Геодезический контроль при монтаже стеновых панелей
При монтаже крупнопанельных бескаркасных зданий особое значение придают установке и выверке несущих стеновых панелей.
Стеновые панели каждого этажа монтируют только после подготовки и выверки горизонта. Геодезический контроль за монтажом панелей разделяют на плановый, высотный и вертикальный.
Для установки панелей в плане разбивают монтажные продольные и поперечные оси по всему периметру здания или захватки (рис. 21, а).
Правильная установка панели 4 по высоте (рис. 21, б) достигается
с помощью маяков 5 из асбоцементных подкладок или раствора, по которым создается выравнивающий горизонт 3. Толщину подкладки определяют по результатам нивелирования верха панелей 2 монтажного горизонта, выравнивая его до горизонтальной плоскости 3 раствором 6.
Вертикальность панели проверяют по двум граням: боковой и открытой торцовой. Для установки панели в вертикальное положение применяют отвес, рейку-отвес или метод бокового нивелирования теодолитом (рис. 21, в). Повышение точности установки панели достигается применением фиксаторов, которые выверяются в плане и по высоте.
Рис. 21. Установка панелей:
а – плановая; б – высотная; в – вертикальная
Панель временно закрепляют с помощью подкосов и горизонтальных трубчатых связей, а затем вращением натяжных устройств приводят в проектное положение. До окончательного закрепления панелей на этаже или захватке выполняют геодезическую съемку и определяют отклонения, которые должны быть не более указанных в табл. 6.1 СП 70.13330.2012; некоторые из них приведены в табл. 4 и показаны на рис. 22 цифрами 1, 2, 3.
Рис. 22. Отклонения при установке панелей
Предельные отклонения от совмещения ориентиров при установке панели
(выписка из 6.1 СП 70.13330.2012)
| Номер на рис. 22 | Параметр | Предельные отклонения, мм | Контроль (метод, объем, вид регистрации) |
| Отклонение от совмещения ориентиров (рисок геометрических осей) в нижнем сечении установленных элементов с рисками разбивочных осей панелей | Измерительный, каждый элемент, геодезическая исполнительная съемка | ||
| Разность отметок верха стеновых панелей в пределах выверяемого участка: при контактной установке (n – число установленных по высоте панелей); при установке по маякам | 12+2n | ||
| Отклонение от вертикали верха плоскостей панелей несущих стен |
3.6. Геодезический контроль
при монтаже металлических и железобетонных колонн
Дата добавления: 2016-12-27 ; просмотров: 3441 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Источник
Вопрос 4. Геодезическое сопровождение при монтаже стеновых панелей.
Монтаж строительных конструкций – это один из основных этапов строительства, от которого зависит будущее эксплуатирующегося здания. От точности установки сборных элементов строительной конструкции в проектное положение зависит долговечность здания и нормальная работа оборудования в процессе эксплуатации сооружения.
В этой связи геодезический контроль за установкой строительных конструкций приобретает особое значение. При проведении геодезических измерений по контролю за установкой конструкций в проектное положение руководствуются допусками, установленными строительными нормами и правилами вместе с техническими условиями конкретного проекта. Геодезические работы при этом должны выполняться с точностью, превышающей точность монтажного допуска. Средняя квадратическая ошибка определения местоположения элемента конструкции должна составлять 1/5 от величины допуска δ, установленного СНиПом, то есть m = 0,20 δ.
Геодезические работы при монтаже строительных конструкций состоят из следующих операций:
1. Контроль геометрических параметров и разметка элементов конструкций;
2. Детальные разбивочные работы;
3 Проверки положения конструкций в плане и по высоте при их монтаже.
Контроль геометрических параметров конструкций состоит в определении фактических размеров этих конструкций перед проведением монтажных работ. Необходимость такого контроля обусловлена возможным несоответствием линейных размеров и формы фактических строительных элементов и их проектных значений. Отклонение фактических размеров от проектных значений не должно превышать установленного допуска, определенного СНиПом. Необходимые измерения проводятся металлическими рулетками с миллиметровыми делениями. При контроле параметров плоских железобетонных конструкций (стен, панелей) измеряют длину l, ширину или высоту h, толщину p, длины диагоналей d. Измерение длины, ширины и толщины необходимо выполнять в трёх разных местах, находящихся от края на расстояниях 0,1; 0,5; 0,9 от длины панели. Результаты проведенных измерений будут характеризовать параллельность граней конструкции, возможных перекосов, которые определяются разностями длин диагоналей.
Рис. Контроль геометрических параметров строительных конструкций: а – стеновых панелей; б – колонн.
К бескаркасным зданиям относятся крупнопанельные, блочные, монолитные и объёмно — блочные здания.
Современные многоэтажные здания монтируют с продольными и поперечными внутренними несущими стенами из крупных панелей. Каждый последующий монтажный горизонт образуется после завершения монтажа панелей и перекрытий очередного этажа.
Для удобства монтажа панелей на монтажных горизонтах разбивают не сами оси, а вспомогательные створы, параллельные осям. При этом сохраняются разбивочные линии.
При монтаже крупных панелей следят за тем, чтобы они были установлены строго по вертикали, а оси панелей совпадали с разбивочными осями здания.
Верхняя плоскость наружных и внутренних несущих панелей этажа должна находиться на одном уровне по всему зданию на заданной отметке. Это достигается регулированием толщины горизонтальных швов и соблюдается монтажный горизонт (проектная отметка положения низа монтируемых стеновых панелей), а панели имеют точные проектные размеры по высоте. Поэтому перед установкой панелей в проектное положение выполняют их контрольные обмеры стальной проверенной рулеткой с миллиметровыми делениями.
Панель нивелируется боковым нивелированием в пяти точках (четыре по периметру и одна в центре). Если суммы диагональных отсчётов будут равны. То пропеллерность (искривление плоскости) панели отсутствует.
Установку панелей в отвесное положение, их временное закрепление и выверку выполняют с помощью специального монтажного оснащения. Оно состоит из металлических упоров, раздвижного подкоса и отвеса. При установке основания панели в проектное положение боковые и торцевые грани их совмещают с щёчками упоров, которые устанавливают по рискам. Действуя раздвижным подкосом, приводят в середину пузырёк круглого уровня жёсткого отвеса.
Особое внимание уделяется правильности установки несущих панелей и укладки плит перекрытия, отметки которых должны соответствовать отметкам лестничных площадок. Для достижения этих целей необходимо с большой точностью выполнять разбивку осей здания по каждому этажу и тщательно проверять положение верха установленных панелей этажа, лежащего ниже.
Вертикальная разбивка панелей состоит в подготовке маяков, обеспечивающих монтаж всего пояса панелей на один горизонт. Для этого нивелируют все опорные поверхности в местах будущего монтажа. По результатам нивелирования определяют наивысшую точку и. приняв в ней толщину раствора минимальной, рассчитывают толщину растворных маячков на расстоянии 20-40 см от концов панели. Только после этого расстилают раствор между маячками под уровень.
После монтажа обязательно выполняют геодезическую съёмку верха смонтированных панелей, по которой составляют исполнительный чертёж, являющийся основным документом при сдаче законченных монтажных работ. На чертеже показывают фактическое и проектное положение оси панели относительно строительной оси, крен панели, фактические и проектные отметки опорных поверхностей по торцам. Предельно допустимые смещения осей и граней панелей в нижнем сечении относительно установочных рисок составляют 5мм. Недопустимые отклонения должны быть исправлены. Исполнительную плановую и высотную съёмку выполняют поэтажно.
Съёмочные оси разбивают теодолитом, отметки определяют техническим нивелированием.
Задача.
Вычислить погрешность вертикального круга
(места нуля МО) и подсчитать величину вертикального угла.
Отсчёты по вертикальному кругу следующие:
МО = (360° + 18°28′ + 161°34′ + 180°) / 2 = 720° / 2 = 360° 16ʹ
Источник
Геодезический контроль при крупнопанельном строительстве
В крупнопанельном строительстве необходимо обеспечить: совпадения осей панелей с разбивочными осями, строго вертикальное положение верха панелей, проектное положение верха панелей, проектные размеры горизонтальных и вертикальных швов.
Стеновые панели каждого этажа монтируют только после подготовки и выверки монтажного горизонта, за который принимается уровень, превышающий наивысшую отметку верха панелей (потолка) предыдущего этажа не более чем на 10 мм. Он определяется из контрольного нивелирования, после чего в местах установки панелей на этот уровень закладываются по два маяка на каждую панель.
Наружные стеновые панели устанавливают на маяки без фиксаторов по рискам, соответствующим наружным граням здания.
Панель подают к месту установки с внешней стороны здания выше подготовленного основания на 0,3 – 0,5 м. Опускают панель на основание строго вертикально. Установку панелей производят на проектную (горизонтальную) опорную поверхность относительно ориентирных и установочных рисок. Геодезический контроль планового положения низа панелей и блоков и их исполнительная съемка выполняется от установочной (монтажной) оси специально изготовленным для этого шаблоном, рейкой или деревянным метром (рис. 5.5.6.).
Рис. 5.5.6. Контроль планового положения низа панелей
Панель временно закрепляют с помощью подкосов после чего ее устанавливают в вертикальное положение с помощью бокового нивелирования, рейки-отвеса (рис. 5.5.7.) или рейки с уровнем по продольным и торцевым граням. Вертикальности панели в случае необходимости добиваются вращением натяжной муфты подкоса.
Наряду с поэтажным контролем планового положения стеновых панелей необходимо обеспечить и правильную их установку по высоте. Для этого верх панелей должен находиться в одной горизонтальной плоскости на проектной отметке, что достигается с помощью выравнивания слоем раствора, а так же подкладыванием под панели металлических или деревянных подкладок-маячков. Контроль высотного положения смонтированных конструкций выполняется геометрическим нивелированием плит перекрытий следующего монтажного горизонта.
Точности установки в плане внутренних панелей добиваются применением фиксаторов-ловителей, которые приваривают к закладным деталям или заделывают в панель перекрытия. Просвет между фиксаторами должен быть больше толщины панели на 3 мм.
Рис. 5.5.7. Контроль вертикальности панелей
5.8.Геодезические работы при строительстве зданий и сооружений в скользящей опалубке и методом подъёма перекрытий
Сущность скользящей (подвижной) опалубки состоит в том, что по мере бетонирования она целиком непрерывно поднимается в вертикальном направлении по всему периметру здания. Опалубка поднимается при помощи винтовых или гидравлических домкратов, опирающихся на вертикальные стержни, заделанные в бетон стены здания или сооружения (рис. 5.6.1.).
Бетонная смесь укладывается слоями 0,2 – 0,25 м непрерывно по периметру. Находясь в опалубке в течение 5 – 6 ч, бетонная смесь затвердевает, ее дальнейшее твердение происходит при выходе из опалубки.
Скорость подъема опалубки и, следовательно, бетонирования составляет 0,15 – 0,20 м/ч.
Перекрытия зданий, возводимых в скользящей опалубке, могут устраиваться по ходу бетонирования стен монолитными или сборно-монолитными, выполняться с отставанием на 2 – 3 этажа или после возведения коробки зданий.
Геодезическому контролю подлежат: фундаментная плита, опалубка, рабочий пол опалубки, домкраты. Контролируют устойчивость опалубки и домкратов. До разбивочных работ по установке скользящей опалубки выполняют исполнительную съёмку подземной части здания. По результатам нивелирования фундаментной плиты находят наивысшую отметку, по отношению к которой нижнюю кромку опалубки устанавливают выше на 2-3 см.
Для обеспечения горизонтальности рабочего пола опалубки его нивелируют до укладки бетонной смеси в опалубку и после бетонирования.

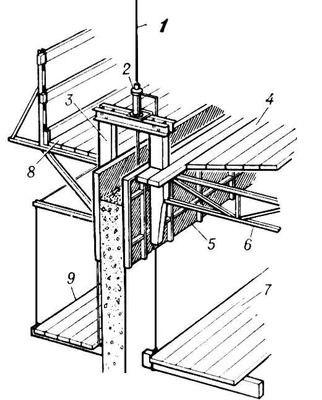

Рис. 5.6.1. Скользящая опалубка (фрагмент): 1 — домкратный стержень; 2 — гидравлический домкрат; 3 — домкратная рама; 4 — рабочий настил; 5 — щит опалубки; 6 — каркас рабочего настила; 7 — внутренние подвесные подмости; 8 — козырёк по наружному периметру опалубки; 9 — наружные подвесные подмости.
В процессе подъёма опалубки проводится комплекс геодезических измерений, в который входят:
· передача отметок на рабочий пол по мере её подъёма;
· контроль движения опалубки по вертикали;
· контроль горизонтальности рабочего пола опалубки;
· вынос проектных отметок под закладные детали;
· контроль вертикальности возведённых стен здания и лифтовых шахт;
· определение кручения опалубки и деформаций её.
Применяют следующие способы задания вертикальной линии: механический (нитяные отвесы); оптический как сечение двух вертикальных плоскостей, задаваемых с помощью теодолита; оптический с использованием зенит-прибора или надир-прибора.
Сущность строительства зданий методом подъёма перекрытий (рис. 5.6.2.) состоит в поочерёдном изготовлении внизу на уровне пола или перекрытия подвала, между ранее установленными колоннами, всех плит перекрытий и покрытия, расположенных в виде пакета одна над другой, с последующим подъёмом их в проектное положение гидравлическими подъёмниками, установленными сверху колонн здания. После подъёма плит на этажах устраиваются внутренние и ограждающие конструкции, выполняются специальные работы.
Рис. 5.6.2. Строительство 15-этажного здания Центрального архива в Москве методом подъёма перекрытий (с помощью электромеханических подъемников, установленных «в обхват» колонн, одновременно поднимаются 2 плиты общей массой 1100 т).
При методе подъёма готовых этажей поднимаются перекрытия с установленными на них всеми ограждающими и внутренними конструкциями этажа.
Установка колонн первого яруса обеспечивает создание планового разбивочного обоснования на монтажных горизонтах. Отверстия в колоннах для закладных стержней служат высотной основой для подъёма и фиксации перекрытий в проектном положении. Поэтому начальное положение всех колонн по высоте тщательно проверяют и возможные отклонения исправляют до бетонирования пакета плит перекрытий.
Геодезические работы на монтажных горизонтах сводятся к детальным разбивочным работам по нанесению установочных рисок на плитах перекрытий, на уровне первого этажа (на пакете плит перекрытий) для монтажа сборных конструкций в случае подъёма готовых этажей и для монтажа ограждающих конструкций на проектных отметках в случае подъёма плит перекрытий.
Так как положение всех колонн на этаже взаимосвязано и определяется объединяющей их цельной плитой, то в процессе подъема контролируется вертикальность одной из колонн. Контроль осуществляется с помощью теодолита методом наклонного проектирования.
Горизонтальность установки плит перекрытий проверяется по достижении окончательного проектного положения методом геометрического нивелирования. При обнаружении отклонений производится корректировка подтягиванием плит или клиньев для фиксации проектного положения.
