Монтаж газобаллонной установки
Индивидуальные баллонные установки состоят из одного или двух баллонов с регуляторами давления и предназначены для потребителей с небольшим расходом газа.
В одном помещении размещают, как правило, один баллон вместимостью не более 55 л или два (один запасной) — не более 27 л каждый. Запрещается устанавливать баллоны с газом в помещениях, имеющих подвалы и погреба с общим входом, в цокольных и подвальных помещениях, в жилых комнатах.
Вне зданий баллоны устанавливают в запирающихся шкафах или под запирающимися кожухами, закрывающими верхнюю часть баллонов и регуляторы давления. Шкафы для баллонов размещают на несгораемых основаниях, исключающих просадку, с креплением к основаниям или стенам зданий. Шкафы и кожухи должны иметь прорези или жалюзийные решетки для проветривания. Металлические шкафы и кожухи для баллонов окрашивают светлыми красками, отражающими солнечные лучи. Баллоны у стен зданий следует устанавливать на расстоянии не менее 0,5 м от дверей и окон первого этажа и не менее 3 м от окон и дверей цокольных и подвальных этажей, а также от колодцев подземных коммуникаций и выгребных ям. Высота основания под шкафами должна быть не менее 0,1 м от уровня земли.
Групповые газобаллонные установки применяют в малоквартирных домах, блокированных, а также для временного газоснабжения. Суммарная вместимость баллонов в групповой установке не должна превышать 600 л при ее расположении у глухой несгораемой стены здания. Требуемое количество баллонов в групповых установках определяют, исходя из расчета часового расхода газа и расчетной производительности по газу одного баллона, определяемой по СНиП.
К преимуществам индивидуальных газобаллонных установок, размещаемых внутри жилых зданий (в кухнях), относятся простота конструкции, экономичность, малый расход металла и высокая производительность.
Плиту устанавливают на расстоянии не менее чем 0,5 м от окна, двери и электророзеток. Покачивание плиты не допускается. Расстояние боковых сторон плиты до мебели — не менее 0,3 м. Горизонтальность стола плиты можно проверить уровнем или положением воды, например, в крупной сковороде.
Если стена деревянная и не облицована керамической плиткой, то за плитой прикрепляют металлический экран. Экран должен перекрывать габариты плиты по высоте на 0,7-0,8 м и по ширине — на 0,1 м. Его делают обычно из двух слоев. Сначала на стену набивают асбестокартон или асбестовую ткань толщиной в 3-6 мм, а поверх крепят кровельный металлический лист. Вместо листов на стену можно набить боковины и тыльные стороны корпусов разобранных плит, бывших в употреблении, тогда стена приобретет более привлекательный вид. Гвозди заколачивают через прорези в боковинах, края крепят теми же гвоздями с шайбами под головкой. Можно изготовить и специальные крючки. Эмалированные части плиты нельзя пробивать, так как некрасиво выкрошится эмаль вокруг отверстия. При отсутствии асбеста примените войлок, пропитанный глиняным раствором, или металлическую сетку, промазанную глиной.
Проход между плитой со стороны горелок и противоположной стеной или стоящей мебелью должен быть не менее 1 м. Зазор между тыльной стороной плиты и экраном выдерживают так, чтобы угольник газопровода плиты не касался ни того, ни другого. То же относится к пробковому натяжному крану, если он монтируется.
От наружного металлического шкафа газопровод к плите обязательно делают из металлической трубы. Предпочтительно для этого применить стальную трубу G 1/2 c Дн=21 мм, ибо резьба входной части распределительного газопровода плиты G 1/2 B (1/2 дюйма). При установке газовых приборов и запорной арматуры на газопроводе разрешаются резьбовые соединения.
Монтаж газопровода в таком случае делают в такой последовательности. Газопровод ведут от угольника, навернутого на выходную часть распределительного газопровода плиты. Угольник должен быть расположен строго горизонтально. Добиваясь горизонтальности, нельзя отвинчивать угольник, так как это приведет к разгерметизации соединения и, в конечном счете, к утечке газа, когда он будет пущен. Поэтому, если при наворачивании угольника не угадывается его положение, то его скручивают, заменяют уплотнение и повторяют процесс, варьируя количество навернутого уплотнения, смазанного масляной краской. Прямую трубу вкручивают в угольник. Пробковый натяжной или шаровый кран наворачивают на другой конец прямой трубы, причем ось крана располагают вертикально. При всех свертываниях руководствуются теми же правилами, что и для монтажа угольника.
Обычно стальную изогнутую трубу бывает сложно вставить в промежуток между регулятором и краном. Поэтому сначала в стене просверливают (или пробивают) отверстие диаметром в 2-4 раза большее, чем диаметр вводимой трубы. Затем в отверстие вставляют металлическую гильзу, а потом уже трубу. Чем больше будет зазор между гильзой и трубой, тем меньше препятствий при подсоединении. Зазор впоследствии закрывают просмоленным уплотнением, а торцы замазывают цементом.
По окончании примерок и подгибок по концам трубы нарезают резьбу G 1/2 В (1/2 дюйма). В кран вворачивают трубу, действуя ею, как громадной рукояткой. Затем второй конец трубы вставляют в отверстие металлического шкафа, который плотно устанавливают на фундаменте, но не крепят. Если отверстие какой-то своей стороной будет «тормозить» «приземление» шкафа, то его увеличивают, так как догибать трубу без подогрева газовой горелкой сложно. Зазор между введенной стальной трубой и отверстием в стенке шкафа проще всего закрыть просмоленной тряпицей, введенной отверткой или конопаткой. Между стенками шкафа и дома на трубу подвешивают обрывок веревки, которая должна отводить воду от зачеканенного тряпицей зазора. Баллоны устанавливают в шкаф.
Регуляторы обычно имеют накидные гайки, которые накручивают на вентили баллонов. Выходной штуцер для одевания резинотканевого рукава каждого регулятора обычно бывает ступенчатым. Но один из вариантов регулятора РДГ-8 имеет выпускной штуцер с резьбой G 1/2 В (1/2 дюйма), который с помощью муфты и контргайки необходимо сочленять с концом изогнутой трубы. Накидную гайку этого же регулятора навинчивают на тройник. Тройник с вентилем или вентилями баллонов соединяют одной или двумя присоединительными трубками. После присоединения регуляторов шкаф прикрепляют к фундаменту и по возможности к стене.
Источник
Интересные и нужные сведения о строительных материалах и технологиях
ПРАВИЛА МОНТАЖА ГАЗОБАЛЛОННЫХ УСТАНОВОК
1. Плиту ставят не менее, чем в 0,5 м от окна, двери и электророзеток. Она должна стоять устойчиво, неподвижно. Расстояние отбоковых сторон плиты до мебели — не менее 0,3 м. Не- горизонтальность (менее 1°) стола плиты проверяют плотницким уровнем (ватерпасом) или положением воды, предположим, в крупной сковороде.
2. Металлический экран крепят за плитой, когда стена деревянная и не облицована керамической плитой. Экран перекрывает габариты плиты по высоте на 0,7—0,8 м и по ширине — на ОД м. Его делают обычно из двух слоев. Асбестокартон или асбестовую ткань толщиной в 3—б мм сначала набивают на стену, а поверх — металлический лист или, например. кровельные листы. Стена приобретает привлекательнее вид, если на стену набить боковины и тыльные стороны корпусов старых, негодных плит. Гвозди заколачивают через прорези в боковинах, края крепят теми же гвоздями с шайбами под головкой. Можно изготовить и специальные крючки. Беда в том, что эмалированные части плиты нельзя пробивать — вокруг отверстия выкрошится эмаль. Экран из частей плиты отлично гармонирует с кухонным оснащением. При отсутствии асбеста применяют войлок, пропитанный глиняным раствором, или металлическую сетку, промазанную глиной.
3. Газопровод от шкафа к плите может быть только металлической трубой. Предпочтительно для этого применить стальную трубу G 1/2—В с наружным диаметром Дн = 21 мм, ибо резьба входной части распределительного газопровода плиты G 1/2—В, что соответствует 1/2″ в «древних» обозначениях. Правда, плита ПБ-4 имеет в этом месте резьбу 3/4″. Резьбовые соединения на газопроводе разрешаются только в месте расположения газовых приборов и запорной арматуры (рис. 1-10-10а). Газопровод ведут от угольника, навернутого горизонтально на выходную часть распределительного газопровода плиты. Добиваются нужной горизонтальности только при навинчивании угольника. Нельзя отворачивать угольник, это приведет в конечном счете к утечке газа, когда он будет пущен. Поэтому, если че получилось, скручивают угольник, заменяют уплотнение и повторяют процесс. Варьируют количество навернутого уплотнения, сдобренного масляной краской.
Прямую трубу вкручивают в угольник. Пробковый натяжной кран наворачивают на другой конец прямой трубы. Ось крана помещают вертикально, рукоятку — горизонтально. Когда делают соединения, руководствуются теми же правилами, что и для монтажа угольника. Стальную изогнутую трубу сложно вставить в промежуток между регулятором и краном.
Поначалу Б стене сверлят или пробивают отверстие, по диаметру в 2—4 раза большее, чем вводимая труба. В отверстие вставляют металлическую гильзу и потом трубу. Чем значительнее будет зазор между гильзой и трубой, тем меньше препятствий для подсоединений. Зазор впоследствии закрывают просмоленным уплотнением, а торцы замазывают цементом. После примерок и подгибок по концам трубы нарезают резьбу G 1/2—В (т. е. 1/2″). Вворачивают трубу в кран, действуя ею как громадной рукояткой. Металлический шкаф предназначенным отверстием надевают на второй конец трубы и плотно устанавливают на фундаменте, не закрепляя. Если отверстие какой- то своей стороной будет тормозить «приземление» шкафа, то увеличивают это отверстие, так как догибать трубу без подогрева газовой горелкой значительно сложнее.
Зазор между введенной стальной трубой и отверстием в стенке шкафа проще всего закрыть просмоленной или прожиренной тряпицей, введенной «под давлением» отвертки или конопатки. А между стенками шкафа и дома на трубу подвешивают обрывок веревки, которая должна отводить воду от зачеканенного тряпицей зазора. Баллоны вставляют в шкаф. Регуляторы преимущественно имеют накидные гайки, которые накручивают на вентили баллонов (рис. 1—10—36). Выходной штуцер каждого регулятора обычно ступенчатый для надевания резинотканевого рукава. Но одно из исполнений регулятора РДГ-8 имеет выпускной штуцер (рис. 1-10-4) с резьбой G 1/2—В (т. е. 1/2″), который через муфту и контргайку сочленяют с концом изогнутой трубы. Накидную гайку этого же регулятора навинчивают на тройник. Одна или две присоединительные трубки свяжут тройник с вентилями баллонов. После заключительной репетиции всех совмещений прикрепляют шкаф к фундаменту и по возможности к стене. Вся газовая магистраль ни в коем случае не должна вызывать натяга газопровода плиты, ибо это вызовет потерю герметичности и сдвиг горелок.
Трудности криволинейной подводки стальными трубами намного упрощаются, если применять сварку. Лучше, чтобы ее проводил дипломированный сварщик треста или конторы газового хозяйства. Имеет значение точность стыковки труб, расположение сварных швов и т. п., кстати, без сварки не обойтись, когда плиту монтируют на втором этаже дома. Проведение самих труб по отношению к стенам должно соответствовать ряду требований: а) выдерживают зазор на просвете пределах 0,5—1 Дн наружного диаметра трубы;
б) фиксируют трубы хомутами или крючками на стене через каждые 1,5—2,5 м, а также у поворотов; в) дважды прокрашивают трубы, особенно сторону, обращенную к стене (проверку качества окраски можно производить зеркалом).
Газопровод по отношению к трубопроводам иного назначения располагают на расстоянии не менее диаметра наибольшей трубы. Запрещается: а) вести газопроводы через дымоходы и вентиляционные каналы; б) монтировать газопроводы так, чтобы о них ударялись открывающиеся окна и двери (применяют ограничители); в) размещать газопроводы у порога, чтобы на них не наступили. Систематические деформации трубопроводов приводят к утечкам в резьбовых соединениях.

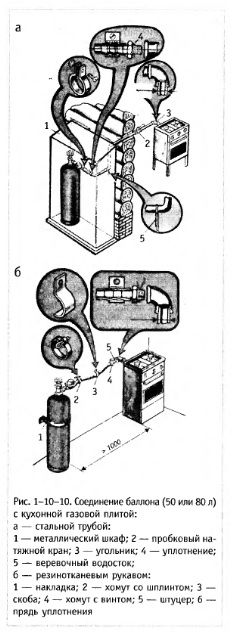

При размещении баллона рядом с плитой внутри помещения их соединяют резинотканевым рукавом (рис. 1—10—10б). Для этого в угольник газопровода плиты заворачивают штуцер, на который натягивают рукав, фиксируемый хомутом. Второй конец рукава надевают на штуцер регулятора и тоже стягивают хомутом. Баллон обязательно прикрепляют к стене накладкой, вырезав ее из металлического листа толщиной не менее 0,8 мм. По концам накладки пробивают отверстия под гвозди или шурупы. Накладка устраняет возможность падения баллона. Если это произойдет, то рукав будет сдернут со штуцера и при открытом вентиле газ хлынет в помещение, искра приведет к взрыву.
