Сигнально-блокировочный кабель
Основное место применения кабеля сигнально — блокировочного или как его ещё называют кабель для сигнализации и блокировки это железная дорога. Ведь именно вышеописанные кабели применяются при строительстве и реконструкции всех видов устройств автоматики и телемеханики (СЦБ) на железнодорожном транспорте. Ниже мы приводим выдержку из ведомственно-строительных норм и правил производства работ по устройству автоматики и телемеханики на железнодорожном транспорте регламентирующие применение данных кабелей.
1.1. При строительстве устройств СЦБ применяются сигнально-блокировочные кабели с медными жилами диаметром 1 мм (сечением 0,785 мм2), с полиэтиленовой изоляцией жил в пластмассовых или металлических оболочках на номинальное напряжение до 380 В переменного тока или до 700 В постоянного тока.
1.2. Марки и конструктивные особенности кабелей с пластмассовыми (полиэтиленовыми и поливинилхлоридными) оболочками приведены в таблице ниже.
| Марка кабеля | Конструктивные особенности |
| СБВГ | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией в поливинилхлоридной оболочке. |
| СБВБГ | Тот же, с броней из двух стальных лент. |
| СБВБ | Тот же, с наружными защитным покровом. |
| СБПБГ | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, в полиэтиленовой оболочке, с броней из двух стальных лент. |
| СБПБ | Тот же, с наружным защитным покровом. |
| СБПу | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, в утолщенной полиэтиленовой оболочке. |
| СББбШв | Кабель сигнально-блокировочный с медными жилами. с полиэтиленовой изоляцией, с броней из двух стальных лент, в поливинилхлоридном защитном шланге. |
| СББбШп | Тот же, но в полиэтиленовом защитном шланге. |
1.3. Кабели с пластмассовыми оболочками выпускаются с числом пар и жил.
| Марка кабеля | Число пар | Число жил |
| СБВГ | 3, 4, 7, 10, 12, 14, 19, 24, 27, 30 | 3, 4, 5, 12 |
| СБВБ, СБВБГ, СБПБ | 3, 4, 7, 10, 12, 14, 19, 24, 27, 30 | 16, 30, 33, 42 |
| СБПБГ, СБПу, СББбШв, СББбШп | 24, 27, 30 |
Примечание. По согласованию с потребителем допускается изготовление кабелей с числом жил 7, 9, 19, 21, 24, 27, 37, 48, 61. В наличии, также есть кабель из пластиката пониженной горючести СБВГнг или СБЗПу — кабель для прокладки в условиях повышенной влажности, агрессивной среды, с изоляцией жил из полиэтилена усиленного, увеличенной толщины и гидрофобным заполнением.
Номинальная толщина изоляции жил 0,45 мм. Для бронированных кабелей с числом жил до 7 включительно допускается номинальная толщина изоляции 0,9 мм.
В кабелях с числом жил менее 7 одна из жил имеет расцветку, отличающую ее от остальных жил.
В кабелях с числом жил 7 и более в каждом повиве две смежные жилы имеют расцветку, отличающую их одну от другой и от остальных жил данного повива.
В кабелях парной скрутки в каждом повиве имеется одна счетная пара, отличающаяся от других пар данного повива цветом изоляции одной из жил.
1.4. Марки и конструктивные особенности кабелей с алюминиевыми оболочками приведены в таблице.
1.5. Кабели с алюминиевыми оболочками марок СБПАШп, СБПАБпШп, СБПАБпГ, СБПАКпШп выпускаются с парной скруткой жил с числом пар 3, 4, 7, 12, 14, 19 и 27.
Номинальная толщина изоляции жил 0,45 мм. Предельное минусовое отклонение от номинальной толщины изоляции минус 0,1 мм. Плюсовой допуск не нормируется. Изолирование жилы в паре отличаются друг от друга цветом изоляции. В кабелях с числом пар 12 и более во внешнем повиве проложена контрольная жила из медной проволоки диаметром 0,5 — 0,7 мм с прерывистой изоляцией толщиной не менее 0,2 мм.
1.6. Марки и конструктивные особенности кабелей со свинцовыми оболочками приведены в таблице.
| Марка кабеля | Конструктивные особенности |
| СБПСБ | Кабель сигнально-блокировочный для систем связи и телекоммуникаций с медными жилами, с полиэтиленовой изоляцией, в свинцовой оболочке, бронированный стальными лентами, с защитным наружным покровом. |
| СБПСБГ | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, в свинцовой оболочке, бронированный двумя стальными лентами, с противокоррозионной защитой. |
| СБПС | кабель сигнально-блокировочный с медными жилами с полиэтеленовой изоляцией, в свинцовой оболочке. |
| СБПСШв | Тот же, с защитным пластмассовым шлангом. |
1.7. Кабели марок СБПСБ, СБПСБГ и СБПС выпускаются с числом жил 14, 16, 19, 21, 24, 27, 30, 33, 37, 42 и 48, кабели марки СБПСШв — с числом жил 3, 4, 5, 7, 9 и 12.
1.8. Строительная длина сигнально-блокировочных кабелей, выпускаемых заводами-изготовителями, должна быть не менее 300 м. Допускаются маломерные отрезки длиной не менее 50 м в количестве не более 5% общей длины сдаваемой партии.
1.9. Область применения, условия прокладки и допускаемая замена сигнально-блокировочных кабелей при строительстве приведены в таблице.
| Марка кабеля | Область применения | Условия прокладки | Допускаемая замена |
| СБПБ | Соединения простых устройств СЦБ с напольными неподвижными установками (стрелочными электроприводами, приборами рельсовых цепей и др.) а также соединение напольных неподвижных установок между собой на железных дорогах, электрифицированных по системе переменного (с ограничением по длине) и постоянного тока, с автономной тягой. | В земле (траншеях), в условиях агрессивной среды, если кабель не подвергается значитальным растягивающим усилиям. | СБПу, СБВБ, СББбШп, СББбШв |
| СБПу | то же | то же | СБПБ, СБВБ, СББбШп, СББбШв |
| СБВБ | то же | то же | СББбШв, СБПБ, СБПу |
| СБВБГ | то же | В помещениях, каналах, туннелях, в местах, где возможны механические воздействия на кабель, в том числе при незначительных растягивающих усилиях. | СБПБГ |
| СБВГ | то же | При растягивающих усилиях, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. | СБВБГ |
| СБПБГ | то же | В каналах, в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия. | СБВБГ |
| СББбШп | то же | В земле (траншеях), в том числе в условиях высокоагрессивной среды, если кабели не подвергаются значительным растягивающим усилиям. | СББбШв |
| СББбШв | В каналах, туннелях, земле (траншеях), в условиях высокоагрессивной среды, если кабель не подвергается значитальным растягивающим усилиям. | СББбШп | |
| СБПАШп | то же | Для прокладки в земле, в условиях агрессивной среды, если кабели не подвергаются значительным растягивающим усилиям. | СБПАБпШп |
| СБПАБпШп | то же | В земле, в условиях высокоагрессивной среды, если кабель не подвергается значитальным растягивающим усилиям. | без замены |
| СБПАБпГ | то же | В помещениях, каналах, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на кабель. | без замены |
| СБПАКпШп | то же | В земле, в условиях высокоагрессивной среды, при значительных растягивающих усилиях. | без замены |
| СБПСБ | то же | в земле или траншее. | СБПАБпШп |
| СБПСБГ | то же | в помещениях, туннелях, каналах. | СБПАБпГ |
| СБПС | то же | В помещениях, каналах. | СБПСБ, СБПАБпГ |
| СБПСШв | то же | В земле, в каналах, в помещениях. | без замены |
| СБВГ | Соединение электрических цепей постовых устройств СЦБ (стативов, пультов, управления, выносных табло и др.) | В помещениях, каналах, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. | СБВБГ |
Применение кабелей в свинцовых оболочках должно быть технически обосновано проектно-сметной документацией.
Под значительными растягивающими усилиями понимаются усилия, возникающие в процессе эксплуатации кабелей, проложенных в болотистых, пучинистых и многолетнемерзлых грунтах, в воде, на вертикальных участках.
Кабели марок СБПу, а также СБПБ, СББбШп, СБПАШп, СБПАБпШп, СБПАКпШп со снятыми наружными защитными покровами допускается прокладывать в помещениях постов электрической централизации до кроссовых кабельных стативов или до релейных стативов (при отсутствии кроссовых кабельных стативов) в одноэтажных постах электрической централизации, релейных будках, маневровых вышках и других помещениях. Многоэтажные посты должны быть дополнены кроссовыми кабельными стативами.
Кабели марок СБВГ, СБПГ допускается укладывать непосредственно в грунт при монтаже временных устройств СЦБ, реконструкции существующих устройств при поэтапном производстве путевых работ и выноске существующего оборудования СЦБ до ввода в постоянную эксплуатацию вновь построенных устройств.
Источник
Классификация, устройство и маркировка кабелей СЦБ и кабельных муфт
Скрутки жил симметричных кабелей в группы
Жилы в кабелях связи скручивают в группы. Это делается с целью защиты от взаимных влияний и от внешнего влияния силовых цепей. Скрутка обеспечивает необходимую гибкость жил.
Существуют следующие способы скрутки.
Парная скрутка – две изолированные жилы скручивают с шагом 70÷300 мм. Взаимное влияние между парами уменьшается, если скрутки у них будут разными (рис. 6);
Звездная или четверочная скрутка – 4 изолированные жилы размещают по углам квадрата и скручивают вместе с шагом 150÷300 мм (рис. 7).
Рисунок 6 — Парная скрутка
Рисунок 7 — Звездная или четверочная скрутка
Цепи образуют из противоположных жил 1-3, 2-4. Взаимное влияние между цепями различных четверок снижается при скрутке их с неодинаковым шагом. Расстояние между цепями в четверке больше, чем в паре, поэтому емкость меньше, следовательно, уменьшается затухание цепи, вызванное взаимной связью проводников.
Парная скрутка применяется в кабелях местной связи. Она предпочтительная также для цифровых систем передачи, как более широкополосная (витая пара для локальных и корпоративных сетей ЭВМ).
Звездная скрутка обеспечивает требуемую защищенность от взаимных полей в диапазоне до 252 кГц. Звездная скрутка используется при изготовлении кабелей как многоканальной, так и местной связи.
Двойная парная скрутка. Две предварительно скрученные пары скручивают вместе и образуют двойную парную скрутку (рис. 8).
Рисунок 8 — Двойная парная скрутка
Двойная звезда. Группируется четыре пары, скрученные с различным шагом (рис. 9).
Рисунок 9 — Двойная звезда

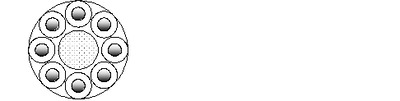

Скрутка восьмеркой. Восемь изолированных жил располагают вокруг сердечника (рис. 10).
Рисунок 10 — Скрутка восьмеркой
Из них образуют две четверки – одна из нечетных жил, другая – из четных.
Для образования сердечника кабеля группы скручивают в общий сердечник повивной или пучковой скруткой.
В повивной скрутке ВЧ и НЧ кабелей магистральной связи группы располагают концентрическими слоями (повивами) вокруг центрального повива, состоящего из 1÷5 групп. Смежные повивы скручивают в противоположные стороны для уменьшения влияния между группами. Счет начинается от центра, а в каждом последующем повиве на шесть групп больше, чем в предыдущем (n+6, n – число групп в предыдущем). Если в первом повиве будет 1 группа, то во втором их будет 5 и далее по закону n+6.
Пучковую скрутку используют только в кабелях местной (городской) связи. Группы сначала скручивают в пучки.
Делают два типа пучков:
- элементарные из 10 пар (или 5 четверок);
- главные, содержащие 50 или 100 пар (25 или 50 четверок).
Кабели связи, применяемые на ж/д транспорте
Эта группа кабелей применяется для организации каналов тональной частоты магистральной, дорожной и отделенческой связи и для цепей АТС. Они содержат, как правило, ВЧ и НЧ четверки.
Эти кабели имеют защитные покровы (оболочку и броню), обеспечивающие требуемое экранирующее действие на участках ж/д, электрифицированных по системе переменного тока.
ВЧ четверки предназначены для работы многоканальной (до 60 каналов) аппаратуры, НЧ четверки – для цепей отделенческой связи, цепей АТ; сигнальные пары (жилы) – для линейных цепей автоблокировки.
Например, кабель МКПАБ – 7х4х1,05+5х2х0,7+1х0,7 имеет 4 ВЧ пары и 3 НЧ пары, 5 сигнальных пар, 1 – контрольная жила.
Кабель емкостью 14х4 имеет 5 ВЧ пар, 9 НЧ пар. Контрольная жила в кабеле имеет прерывистую изоляцию и предназначена для контроля за состоянием изоляции.
Все ВЧ четверки имеют различные шаги скрутки, отличающиеся от шагов скрутки НЧ пар. Кабели выпускают строительной длиной 425, 850 м.

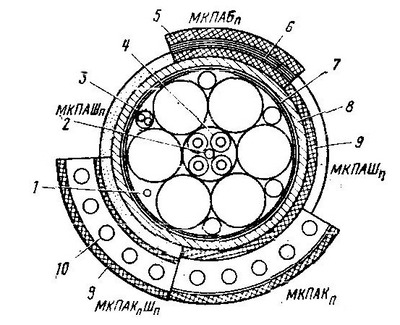

Поперечный разрез кабелей приведен на рис. 11, где 1- контрольная жила; 2 — центрирующий кордель; 3 – сигнальная пара; 4 – изолированная жила четверки; 5 – кабельная пряжа; 6 – ленточная броня; 7 – поясная изоляция; 8 – аллюминиевая оболочка; 9 – ПЭ шланг (оболочка); 10 – броня из стальных проволок.
Рисунок 11 — Поперечный разрез кабелей
Магистральные ж/д кабели имеют алюминиевую оболочку, но иногда выпускают со свинцовой оболочкой без брони типа МКПГ или распространены МКСБ – кабели со свинцовой оболочкой и броней из стальных лент (они используются при организации двухкабельных линий ж/д связи). В настоящее время необходимы кабели для аппаратуры с 120 и 480 каналами связи.
Кроме симметричных ж/д магистральных кабелей связи промышленность выпускает комбинированный кабель связи типа МККПА с балонной полиэтиленовой изоляцией коаксиальных пар, предназначенный для двух- и однокабельных магистралей связи электрофицированных ж/д дорог.
Комбинированный кабель состоит из коаксиальных пар типа 1,2/4,6 двух ВЧ и трех НЧ четверок с диаметром жил 1,05 мм. 5 сигнальных пар и одной контрольной жилы. Затухание в симметричных цепях данных кабелей выше, чем в МКПА, объясняется это потерями в экранах.
