Подкапотная проводка газель 405 евро 2 микас

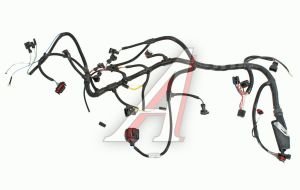

Проводка ГАЗ-3302 дв.ЗМЗ-405 ЕВРО-2 (под МИКАС 7.1) жгут к блоку управления двигателем (без лям.зонд

Артикул: 32213-3761581

Данные обновлены: 18.02.2022 в 13:01

Характеристики

Код для заказа	172592
Артикулы
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.28
Высота, м	0.1
Длина, м	0.27
Вес, кг	1
