Невозможно себе представить построение волоконно-оптических систем без применения оптических пигтейлов.

Что такое оптический пигтейл?

Пигтейл оптический (также известный как монтажный оптический шнур, pigtail — дословно «поросячий хвостик») – получил свое название неслучайно. Внешне это отрезок оптоволоконного кабеля, оснащенного на одном из своих концов коннектором для соединения устройства или узла. Другая часть кабеля остается пустой, то есть без разъема, и предназначена для сращивания с линейным кабелем оптоволоконной сети. В этом и есть основное отличие пигтейла от патч-корда: последний оконцован разъемами с обеих сторон и служит для подключения и соединения сетевых устройств между собой.

Для чего нужен пигтейл?

Сфера использования пигтейлов оптических обширна и разнообразна: это датчики, вычислительные системы связи, терминалы, локальные сети, оборудование на магистральных трассах, строительство и военные нужды. Пигтейлы уверенно вошли в нашу жизнь, как удобный способ монтажа оптоволоконной сети.

Производство пигтейлов оптических – сложный многоступенчатый процесс, который осуществляется высококвалифицированными специалистами в соответствии с техническими условиями и с использованием качественного проверенного сырья. Подобный процесс выполняется на импортном оборудовании в условиях повышенной чистоты. Выпущенный с производства пигтейл оптический тщательно испытывается перед продажей и гарантирует своим покупателям долгий срок службы и безопасность применения.

Классификация пигтейлов

Выбрать пигтейл – задача непростая по причине разнообразия монтажных шнуров. Важно учитывать тип волокна и разъемы и, что немаловажно, условия и задачи применения пигтейлов.

Различают одномодовые (single) пигтейлы и многомодовые (multi) пигтейлы. Различие в диаметре волокна.

SM-пигтейл (одномодовый) – как правило кабель желтого цвета, но может быть и белого. Диаметр такого кабеля 9/125 мкм. Он широко популярен в системах телекоммуникации. Передается всего одна мода за счет меньшего диаметра волокна.

MM-пигтейл (Многомодовый) – как правило кабель оранжевого цвета, но так же бывает синий, аква, маджента. В таких пигтейлах используется многомодовый оптический кабель диаметром 62.5/125 микрон или 50/125 микрон с многомодовыми разъемами на конце. 10-гигабитные многомодовые оптические кабели (OM3 или OM4) также доступны и в виде оптических пигтейлов. Такие пигтейлы нашли свое применение в центрах обработки данных и в локальных сетях. Диаметр волокна позволяет передавать более одной моды излучения.

1. По типу разъемов

Самые популярные разъемы — пигтейл FC, пигтейл SC, пигтейл ST, пигтейл LC

Основное различие между ними – их конструктивные особенности и возможности, и, как следствие, сфера их применения при построении сети. Важно помнить, что если разъем пигтейла и устройства не совпадут, то придется купить пигтейл с другим разъемом.

Пигтейл FC хорошо зарекомендовавший себя тип разъема. Отличное качество соединения и стыковки. FC снабжен металлическим колпачком для защиты, а сам коннектор завинчивается в розетку, поэтому его самопроизвольное выпадение исключено.

Пигтейл SC – используется достаточно часто за счет своей дешевизны и простоты подключения. По надежности SC на уровень ниже, чем FC. Соединение происходит с помощью защелки, которая является удобным, но не всегда надежным вариантом соединения.

Пигтейл ST популярный тип разъема. Нашел свое применение в медицине, производстве и телекоммуникациях. Конструкция наконечника выполнена из керамики или нержавеющей стали.

Пигтейл LC — уменьшенный аналог пигтейла SC , к его преимуществам относятся малые размеры и наличие фиксатора RJ , обеспечивающее более надежное соединение. За счет малого размера часто применяется в кроссовых соединениях в серверных, внутри помещений и тп, там гдн требуется высокая плотность расположения разьемов.

1. По типу полировки

Полировка оптических коннекторов позволяет снизить потери и отражение на разъеме.

Самые популярные типы полировки на сегодняшний день — это UPC (ultra phisical contact) и APC (angle phisical contact).

Очень часто их можно встретить в измерительном оборудование и высокоскоростных оптических сетях за счет отличных показателей отражательной способности. Этот тип полировки значительно лучше, чем PC и SPC, но уступает APC. Выполняется с применением машинных технологий. Чаще всего цвет UPC-коннекторов синий.

Пигтейл с APC полировка

Лучше, чем коннекторы APC пока ничего не произвели. Используют зачастую в сетях кабельного телевидения, где присутствует сигнал большой мощности, чаще всего – это видеопоток. Такая полировка дает самые лучшие результаты. Стоимость APC выше, чем UPC. За счет конструктивных особенностей APC, обеспечивается меньшее количество отраженного в сторону источника сигнала. Чаще всего цвет APC-коннекторов зеленый.

Купить пигтейл оптический

Выбрать оптический пигтейл – ответственное задание, ведь следует учесть все необходимые условия при выполнении монтажных работ.

Не секрет, что оптические сигналы будут проходить по кабелю с минимальными возвратными потерями и низким затуханием только в том случае, если все работает правильно.

Немаловажно отдать предпочтение только проверенным производителям, которые испытывают свою продукцию перед продажей. Поэтому доверьтесь специалистам Касбителеком: мы предлагаем только качественную продукцию, соответствующую необходимым техническим условиям с гарантией надежности и долгого срока службы. Обратившись к нам, вы точно получите грамотную консультацию и ответы на все вопросы по выбору подходящего оптического пигтейла.

Мы оперативно обработаем ваш заказ, организуем доставку по всей России быстро и в срок.

Купить оптический пигтелй от производителя стало еще проще: вам достаточно обратиться к нам и получить гарантированно качественный товар в самые короткие сроки.

Источник

Пигтейл для одномодового кабеля

• Главная
• Каталог
• Компоненты оптической системы
• Пигтейлы оптические

string(2) «14» [«CODE»]=> string(20) «pigteyly-opticheskie» [«DEPTH_LEVEL»]=> string(1) «2» [«UF_HIDE_FILTER»]=> bool(true) [«UF_SHOW_LEFT_MENU»]=> string(1) «1» [«UF_SHOW_ELEMENTS»]=> string(1) «0» > —>

Информация для заказа —>

Партномер	Тип разъемов	Тип оптического волокна	Внешняя оболочка	Цвет кабеля	Длина, м
FPT-B9-62-FC/PR-1M-LSZH-OR	FC	MM 62.5/125 (OM1)	LSZH	оранжевый	1
FPT-B9-50-FC/PR-1M-LSZH-OR	FC	MM 50/125 (ОМ2)	LSZH	оранжевый	1
FPT-B9-9-FC/UR-1M-LSZH-YL	FC	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-9-FC/AR-1M-LSZH-YL	FC	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-503-FC/PR-1M-LSZH-AQ	FC	MM 50/125 (ОМ3)	LSZH	аква	1
FPT-B9-9-FC/UR-1.5M-LSZH-YL	FC	SM 9/125 (OS2)	LSZH	желтый	1.5
FPT-B9-504-FC/PR-1M-LSZH-MG	FC	MM 50/125 (OM4)	LSZH	маджента	1

Информация для заказа —>

Партномер	Тип разъемов	Тип оптического волокна	Внешняя оболочка	Цвет кабеля	Длина, м
FPT-B9-503-LC/PR-1M-LSZH-AQ	LC	MM 50/125 (ОМ3)	LSZH	аква	1
FPT-B9-9-LC/AR-1M-LSZH-YL	LC	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-50-LC/PR-1M-LSZH-OR	LC	MM 50/125 (ОМ2)	LSZH	оранжевый	1
FPT-B9-9-LC/UR-1M-LSZH-YL	LC	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-62-LC/PR-1M-LSZH-OR	LC	MM 62.5/125 (OM1)	LSZH	оранжевый	1
FPT-B9-504-LC/PR-1M-LSZH-MG	LC	MM 50/125 (OM4)	LSZH	маджента	1
FPT-B9-9-LC/UR-1.5M-LSZH-YL	LC	SM 9/125 (OS2)	LSZH	желтый	1.5
FPT-B9-503-LC/PR-1.5M-LSZH-AQ	MM 50/125 (ОМ3)	LSZH	аква	1.5
FPT-B9-504-LC/PR-1.5M-LSZH-MG	MM 50/125 (OM4)	LSZH	маджента	1.5
FPT-B9-62-LC/PR-1.5M-LSZH-OR	LC	MM 62.5/125 (OM1)	LSZH	оранжевый	1.5

Информация для заказа —>

Партномер	Тип разъемов	Тип оптического волокна	Внешняя оболочка	Цвет кабеля	Длина, м
FPT-B9-62-SC/PR-1M-LSZH-OR	SC	MM 62.5/125 (OM1)	LSZH	оранжевый	1
FPT-B9-50-SC/PR-1M-LSZH-OR	SC	MM 50/125 (ОМ2)	LSZH	оранжевый	1
FPT-B9-9-SC/UR-1M-LSZH-YL	SC	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-9-SC/AR-1M-LSZH-YL	SC	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-503-SC/PR-1M-LSZH-AQ	SC	MM 50/125 (ОМ3)	LSZH	аква	1
FPT-B9-9-SC/UR-2M-LSZH-YL	SC	SM 9/125 (OS2)	LSZH	желтый	2
FPT-B9-504-SC/PR-1M-LSZH-MG	SC	MM 50/125 (OM4)	LSZH	маджента	1
FPT-B9-50-SC/PR-1.5M-LSZH-OR	MM 50/125 (ОМ2)	LSZH	оранжевый	1.5
FPT-B9-9-SC/UR-1.5M-LSZH-YL	SC	SM 9/125 (OS2)	LSZH	желтый	1.5

Информация для заказа —>

Оптические коммутационные шнуры (пигтейлы) Hyperline производятся из высококачественных оптоволоконных кабелей и разъемов в соответствии с международными стандартами. Вся продукция проходит многоступенчатый контроль и 100-процентное тестирование качества: под микроскопом визуально проверяется полировка торцов, измеряется уровень вносимых и возвратных потерь. Для заказа доступны пигтейлы практически со всеми типами разъемов, с одномодовым 9/125 (OS2) и многомодовым 50/125, 62,5/125 (OM1, OM2, OM3, OM4) оптическим волокном, одинарные (simplex) и двойные (duplex), с различными материалами внешней оболочки и фиксированными длинами кабелей 1, 2, 3, 5 метров; по заказу доступны также другие длины в диапазоне от 0,5 до 10 метров.

Применение

• Коммутация оборудования и сегментов ВОЛС
• Кабельное телевидение (CATV & CCTV)
• Сети FTTH «оптика до дома»
• Сети передачи данных

Особенности и преимущества

• Высококачественная полировка наконечников и низкие потери
• Различные типы кабелей, разъемов и оптического волокна
• Качество всех изделий тестируется в заводских условиях

Основные типы пигтейлов: ST, SC, FC, LC. Если вам требуются шнуры, оконцованные другими типами разъемов, для нового или нестандартного применения, или же вы не нашли вариант, который бы соответствовал предъявляемым требованиям, обратитесь в службу поддержки Hyperline.

Источник

Что такое оптический пигтейл: определение, типы, применение

Worton

Как Используются Оптический Пигтейл?

При установке оптоволоконного кабеля то, как кабели подсоединены к сети, жизненно важно для успешной работы. Если все сделано правильно, оптические сигналы будут проходить по кабелю с низким затуханием и меньшими возвратными потерями. Оптический пигтейл — это оптимальный способ соединения оптоволокна, который используется в 99% случаев применения одномодового волокна. В этой статье содержится базовая информация о волоконно-оптическом пигтейле, в том числе о типах его разъемов, классификацию пигтейлов и методы его подсоединения.

Что такое оптический пигтейл?

Оптический пигтейл — это волоконно-оптический кабель, имеющий коннектор на одном конце, при этом другой конец остаётся без разъёма. Следовательно, конец с разъёмом можно подсоединить к оборудованию, а другая сторона сращивается с оптоволоконным кабелем. Оптический пигтейл используется для того, чтобы терминировать оптический кабель путем сплавления или механического соединения. Высококачественные оптические пигтейлы вкупе с правильным сплавлением — лучший из возможных способов терминировать оптический кабель. Оптические пигтейлы обычно размещаются в оборудовании для кабельного менеджмента, например ODF, клеммной коробке и коробке распределения.

Чем оптический пигтейл отличается от патч-корда?

Волоконно-оптические системы, которые служат для передачи информации на расстояние, требуют применения таких шнуров. Они являются одним из главных коммутационных средств, обеспечивающих построение сети. Оптические кабели и шнуры располагаются в телекоммуникационных шкафах, которые позволяют защитить размещаемое внутри оборудование от нежелательного к нему доступа и обеспечивают его нормальную работу. Шнуры оптические могут быть:

Главное отличие этих шнуров заключается в односторонней или двусторонней заделке их концов. У патч-кордов на обоих концах присутствуют коннекторы, причем они могут быть одноименными или разноименными. В первом случае коннектор называется соединительным, а во втором – переходным. Используются патч-корды, чтобы выполнять межкроссовые соединения и соединять между собой оптическое оборудование.

То есть, с помощью патч-кордов может осуществляться соединение внутри распределительного устройства (например, в качестве такового может применяться шкаф телекоммуникационный напольный 42U) или распределительное устройство выходить на активное оборудование. Патч-корды могут быть одно- и многомодовыми, каждый из которых обалдает определенным цветом, определяемым соответствующим стандартом. К примеру, шнур одномодовый имеет желтый цвет, а многомодовый – оранжевый.

Пигтейлы оптические обладают коннекторами лишь с одной стороны. При помощи сварки или благодаря механическим сплайсам свободный конец шнура соединяется с линейным кабелем. В зависимости от того, каким типом коннектора отличаются пигтейлы, они могут быть разных видов.

Типы оптических пигтейлов

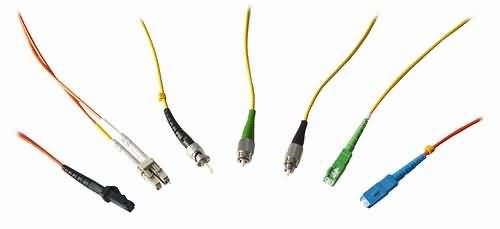

Оптические пигтейлы доступны в различных вариантах. Они разделяются на группы по типу разъема — есть оптические пигтейлы с разъемами типа LC, есть SC, ST и т.д.. По типу волокна — одномодовое оптическое волокно и многомодовое оптическое волокно. И по количеству волокон — на рынке часто используются 6 и 12-волоконные оптические пигтейлы.

По типу волокна

Оптические пигтейлы можно разделить на одномодовые (желтого цвета) и многомодовые (оранжевого цвета). В многомодовых оптических пигтейлах используется многомодовый оптический кабель диаметром 62.5/125 микрон или 50/125 микрон с многомодовыми разъемами на конце. 10-гигабитные многомодовые оптические кабели (OM3 или OM4) также доступны и в виде оптических пигтейлов. Цвет колпачка 10-гигабитных оптических кабелей ОМ3 и ОМ4 обычно голубой. В одномодовых оптических пигтейлах используется одномодовый оптический кабель диаметром 9/125 микрон с одномодовыми разъемами на конце.

По типу разъема

В зависимости от разъема, находящегося на конце, оптические пигтейлы разделяются по следующим типам: SC пигтейл, ST пигтейл, LC пигтейл, FC пигтейл, MTRJ пигтейл, E2000 пигтейл и т.д. В зависимости от конструкции и внешнего вида, каждый из них имеет свои преимущества в различных системах и областях применения. Ниже рассматриваются основные типы коннекторов, широко распространенные среди пользователей.

Пигтейл SC имеет коннектор типа SC цилиндрической формы диаметром 2.5 мкм со скругленным торцом из циркония или нержавеющей стали. Использование оптического пигтейла SC экономично для таких сетей как CATV, LAN, WAN, в тестировочном и измерительном оборудовании.

Пигтейл FC — пигтейл с коннектором такого типа имеет металлический корпус, что является его преимуществом, винтовую структуру и керамический высокоточный наконечник. Такие пигтейлы и смежные ему продукты широко используются в общих случаях.

Пигтейл ST. ST наиболее популярный тип разъема для мультимодового волокна в LAN-сетях. Он имеет длинный наконечник диаметром 2.5 мкм, сделанный из керамики (циркония), нержавеющей стали или пластика. Следовательно, оптические пигтейлы ST часто используются в телекоммуникациях, производстве и медицине.

Как и оптические патч-корды, оптические пигтейлы можно разделить по типу полировки UPC и APC. Наиболее часто используемые пигтейлы — это SC/APC, FC/APC и MU/UPC.

По применению в зависимости от окружающей среды

Пигтейл может быть выполнен из кабеля, имеющего любую оболочку. Однако чтобы работа внутри кросса была более удобной и качественной, требуется использовать кабель, который имеют буферную оболочку в 0,9 мм. Есть оптические пигтейлы, которые специально устанавливаются для того, чтобы выдержать жесткие или экстремальные условия окружающие среды. В таких ситуациях используют бронированные или водонепроницаемые оптические пигтейлы.

Бронированный пигтейл: волокно заключено в трубку из нержавеющей стали или другой прочный металл внутри внешней оболочки. Бронированный пигтейл обеспечивает дополнительную защиту для волокна внутри и добавляет надёжности сети, одновременно уменьшая повреждения от грызунов, строительства или тяжести других кабелей.

Водонепроницаемый пигтейл сделан из нержавеющей стали, усиленной водонепроницаемым колпачком и бронированной оболочкой из PE (Polyethylene). Водонепроницаемый пигтейл хорошо подходит для использования в жестких условиях окружающей среды, например, для башен связи, сетей CATV или военных нужд. Водонепроницаемый пигтейл отличается высокой жесткостью, прочностью при растяжении и надежностью, облегчая его использование в наружных условиях.

По количеству волокон

Оптические пигтейлы могут иметь 1, 2, 4, 6, 8, 12, 24 и 48 оптических волокон. Симплексный пигтейл имеет одно волокно и коннектор на конце. Дуплексный пигтейл имеет два волокна и 2 разъема на конце. Каждое волокно маркируется буквами «А» и «В» или разными цветами колпачков разъема, чтобы указать полярность. Пигтейл, состоящий из 4, 6, 8, 12, 24, 48 или более волокон, имеет сходное строение.

Примечание: Оптические пигтейлы имеют разъемы female и male. Female-коннектор может быть установлен на патч-панели. Так же есть male коннекторы, которые устанавливаются сразу в оптический модуль.

Источник

Партномер	Тип разъемов	Тип оптического волокна	Внешняя оболочка	Цвет кабеля	Длина, м
FPT-B9-62-ST/PR-1M-LSZH-OR	ST	MM 62.5/125 (OM1)	LSZH	оранжевый	1
FPT-B9-50-ST/PR-1M-LSZH-OR	ST	MM 50/125 (ОМ2)	LSZH	оранжевый	1
FPT-B9-9-ST/UR-1M-LSZH-YL	ST	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-9-ST/AR-1M-LSZH-YL	ST	SM 9/125 (OS2)	LSZH	желтый	1
FPT-B9-503-ST/PR-1M-LSZH-AQ	ST	MM 50/125 (ОМ3)	LSZH	аква	1
FPT-B9-50-ST/PR-1.5M-LSZH-OR	ST	MM 50/125 (ОМ2)	LSZH	оранжевый	1.5
FPT-B9-504-ST/PR-1M-LSZH-MG	ST	MM 50/125 (OM4)	LSZH	маджента	1
FPT-B9-9-ST/UR-1.5M-LSZH-YL	ST	SM 9/125 (OS2)	LSZH	желтый	1.5
