При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ — плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля — вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории*, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей — края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты — смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.
Источник
Пересечение кабельных линий с инженерными сетями

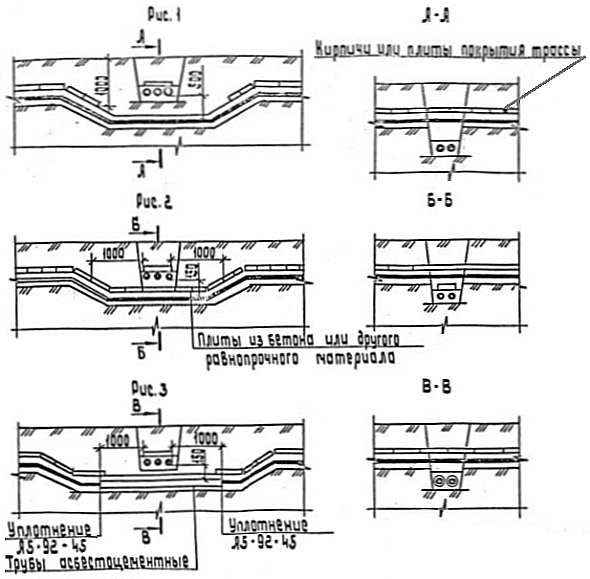

Пересечение двух кабельных линий в земле (А5-92-29)
1. На чертеже указаны минимальные размеры.
2. Кабели связи должны быть расположены выше силовых кабелей.
3. Материал, количество и диаметр труб указывается в конкретном проекте.
Разделение кабелей слоем земли
Разделение кабелей плитами
Защита нижней трассы кабелей

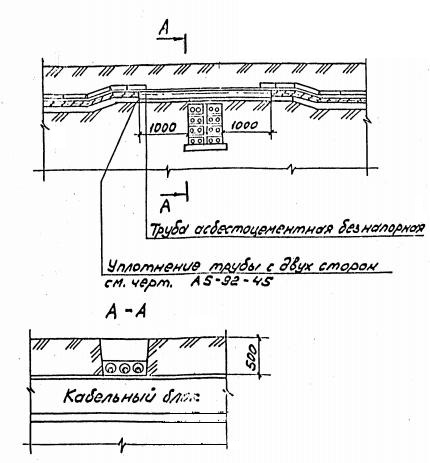

Пересечение кабельной линии с кабельным блоком. Вариант 1 (А5-92-30)
1. На чертеже показаны минимальные размеры.
2. Расстояние по вертикали между блоком и кабельной линией не нормируется.

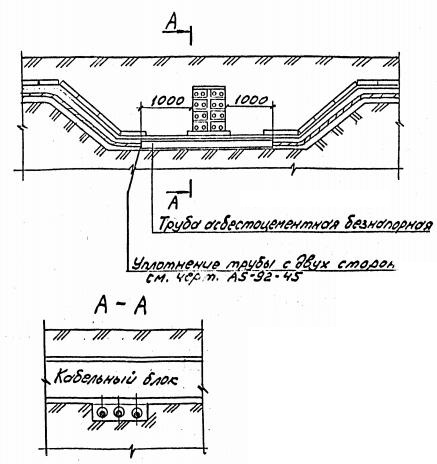

Пересечение кабельной линии с кабельным блоком. Вариант 2 (А5-92-31)
1. На чертеже показаны минимальные размеры.
2. Расстояние по вертикали между блоком и кабельной линией не нормируется.

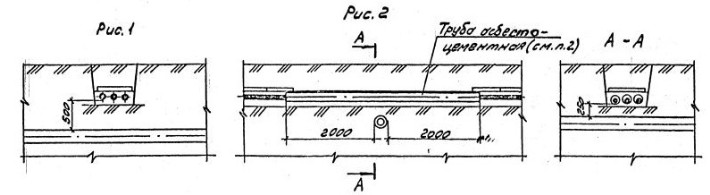

Пересечение кабельной линии с трубопроводом (А5-92-32)
1. На чертеже указаны минимальные размеры.
2. Кабели в концах труб уплотнить по чертежу А5-92-45.
3. Материал, количество и диаметр труб указывается в конкретном проекте.

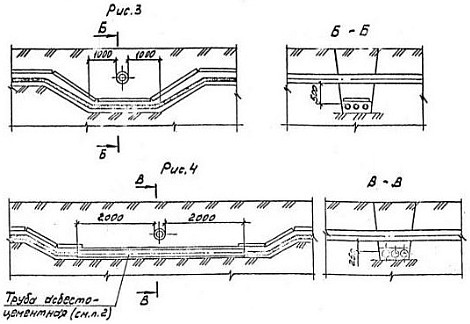

Над трубопроводом в нормальных условиях
Над трубопроводом в стесненных условиях
Под трубопроводом в нормальных условиях
Под трубопроводом в стесненных условиях
Пересечение кабельной линии с теплопроводом (А5-92-33)
1. На чертеже указаны минимальные размеры.
2. Теплоизиляция должна быть такой, стобы температура земли не превышала более чем на 10°С по отношению к высшей летней температуре и на 15°С по отношению к низшей зимней.
3. В стесненных условиях допускается уменьшение расстояния от кабелей до теплоизоляции в свету до 250 мм.
4. Кабели в концах труб уплотнить по чертежу А5-92-45.
5. Прокладка кабелей над теплопроводом (рис.1) не рекомендуется, из-за возможных разрытий теплопровода при эксплуатации и ремонтах.
Источник
Пересечение кабеля с сооружениями
Монтаж подземных кабельных линий (КЛ) выполняется с соблюдением условий и требований, которые изложены в главе 2.3. ПУЭ. Весь комплекс норм и правил монтажа силовых кабелей в земле служит для решения следующих основных задач:
снизить вероятность электротравматизма в ходе ремонта и обслуживания КЛ;
предохранить кабельные линии от случайных повреждений в результате проведения земляных работ, осадки грунта и вследствие других факторов;
исключить возможность взаимного влияния КЛ и других коммуникаций друг на друга.
Зонами повышенной опасности являются места пересечения КЛ между собой, а также с трубопроводами различного назначения, автодорогами и железнодорожными путями, где риск повреждения КЛ значительно возрастает.
Пересечение кабеля с дорогой
Для оборудования пересечений с ж/д путями и автодорогами, для монтажа КЛ используются блоки, защитные трубы или тоннели (пункт 2.3.97.). Эти защитные меры распространяются на всю зону отчуждения пересекаемой дороги. Монтаж кабельной линии осуществляется в указанной зоне с углублением не меньше 1 метра от дорожного полотна и не меньше полуметра от дна канав, служащих для водоотведения.
В тех случаях, когда зона отчуждения для пересекаемой дороги не устанавливалась, описываемые условия монтажа КЛ выполняются на участке, включающем место пересечения и 2-х метровые участки в каждую сторону от дорожного полотна.
Если пересекаемый кабелем железнодорожный путь электрифицирован напряжением постоянного тока, либо такая электрификация предстоит, все защитные приспособления — блоки, трубы, используемые при прокладке КЛ, должны быть изготовлены из изоляционного материала.
В процессе проектирования КЛ, место её пересечения с ж/д полотном выбирается с таким расчётом, чтобы расстояние от него до стрелочных переводов, крестовин и соединений рельс с отсасывающими линиями составляло не менее 10 метров. Угол, под которым КЛ пересекается с железнодорожным полотном, должен находиться в пределах от 75° до 90°.
Окончания труб или блоков, используемых для защиты КЛ, должны располагаться на углублении не меньше 300 мм от земной поверхности. Монтаж кабельной линии, пересекающей слабо загруженные дороги производственного назначения (тупики и т.п.), выполняется непосредственно в грунте.
Если строящаяся неэлектрифицированная железнодорожная трасса или дорога автомобильного назначения пересекает уложенную ранее кабельную линию, переукладка КЛ не требуется. В этом случае вдоль КЛ необходимо проложить трубы или блоки, через которые можно пропустить кабель при ремонте КЛ. Торцы труб и блоков следует надёжно защитить от забивания их грунтом.
Пересечения КЛ с городскими трамвайными путями выполняются не ближе 3 метров от стрелочных переводов и присоединения отсосов. Кабели при этом укладываются в трубах из изоляционного материала.
Пересечение кабеля с трубами
Пересечения КЛ с трубопроводными магистралями и распределительными трубопроводами различного назначения, включая нефтепроводы и газопроводы, должны сооружаться из расчёта наименьшего допустимого расстояния от кабеля до трубы 0,5 метра. Для кабелей с маслонаполненной изоляцией эта величина должна составлять не меньше 1 метра. Уменьшить это расстояние до 0,25 м допускается, если выполнено условие, при котором кабель смонтирован в трубе, которая захватывает зону пересечения и участок протяжённостью не короче 2 метров в обе стороны от неё.
Пересечение КЛ напряжением до 35 кВ с теплотрассами выполняется с минимальным расстоянием между КЛ и перекрытием теплотрассы 0,5 м. Если по какой либо причине это условие трудно выполнить, установленное наименьшее расстояние допускается сократить до 0,25 метра. При этом увеличение температуры грунта в точке пересечения и на 2 метра в каждую сторону от теплотрассы не должно превышать:
10°С по отношению к самой высокой летней температуре;
15°С относительно самой низкой в зимние месяцы.
В случае если ни одно из названных условий не может быть выполнено, допускаются следующие варианты монтажа КЛ:
уменьшение величины заглубления КЛ до 0,5 м вместо 0,7 м, установленных пунктом 2.3.84.;
использование на месте пересечения вставки из кабеля более высокого сечения;
монтаж КЛ под теплопроводом в трубах, расположенных не ближе 0,5 метров к нему.
Дополнительным условием применения последнего пункта является обеспечение возможности замены кабеля без выполнения земляных работ, что может быть достигнуто, например оборудованием камер с обеих сторон теплопровода.
В случае применения маслонаполненных кабелей, они должны располагаться на расстоянии не меньше 1 м от перекрытий теплопроводов, в стеснённой обстановке — не меньше 0,5 м. Последнее допускается при условии, что температура грунта на пересечении и на расстоянии 3-х метров от него в каждую сторону не повышается более чем на 5°С в любое время года.
Пересечение подземных кабелей
Взаимно пересекающиеся линии кабелей изолируются одна от другой слоем грунта, имеющего толщину 0,5 метров и более. В случае если выполнение этого условия вызывает затруднения, обусловленные стеснением пространства, допускается снижение этого расстояния вплоть до 0,15 метров. При этом кабели необходимо отделить друг от друга с помощью бетонных труб или плит. Допускается применение труб или плит из другого материала, по прочности аналогичного бетону. Разделение пересекающихся кабелей должно выполняться на протяжении не меньше 1 метра в каждую сторону от точки их пересечения.
Пересечение кабелей между собой
При пересечении силовых КЛ с кабелями связи, последние должны располагаться над силовыми КЛ. Особенности прокладки силовых и слаботочных кабелей можно изучить в гашей статье «Слаботочге кабели».
Источник
ПУЭ 7. Правила устройства электроустановок. Издание 7
Раздел 2. Канализация электроэнергии
Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ
Пересечение и сближение ВЛ с сооружениями связи, сигнализации и проводного вещания
2.5.231. Пересечение ВЛ напряжением до 35 кВ с ЛС и ЛПВ должно быть выполнено по одному из следующих вариантов:
1) проводами ВЛ и подземным кабелем ЛС* и ЛПВ;
* В данной главе к кабелям связи относятся металлические и оптические кабели с металлическими элементами.
2) проводами ВЛ и воздушным кабелем ЛС и ЛПВ;
3) подземной кабельной вставкой в ВЛ и неизолированными проводами ЛС и ЛПВ;
4) проводами ВЛ и неизолированными проводами ЛС и ЛПВ.
2.5.232. Пересечение ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и ЛПВ может применяться в следующих случаях:
1) если невозможно проложить ни подземный кабель ЛС и ЛПВ, ни кабель ВЛ;
2) если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС;
3) если при применении кабельной вставки в ЛПВ общая длина кабельных вставок в линию превышает допустимые значения;
4) если на ВЛ применены подвесные изоляторы. При этом ВЛ на участке пересечения с неизолированными проводами ЛС и ПВ выполняются с повышенной механической прочностью проводов и опор (см. 2.5.240).
2.5.233. Пересечение ВЛ 110-500 кВ с ЛС и ЛПВ должно быть выполнено по одному из следующих вариантов:
1) проводами ВЛ и подземным кабелем ЛС и ЛПВ;
2) проводами ВЛ и неизолированными проводами ЛС и ЛПВ.
2.5.234. Пересечение ВЛ 750 кВ с ЛС и ЛПВ выполняется подземным кабелем ЛС и ЛПВ. При невозможности прокладки подземного кабеля ЛС и ЛПВ в условиях стесненной, труднопроходимой горной местности допускается выполнять пересечение ЛС и ЛПВ с ВЛ 750 кВ неизолированными проводами, но расстояние в свету от вершин опор ЛС и ЛПВ до неотклоненных проводов ВЛ должно быть не менее 30 м.
2.5.235. При пересечении ВЛ 110-500 кВ с воздушными проводами ЛС и ЛПВ применять кабельные вставки не следует, если:
1) применение кабельной вставки в ЛС приведет к необходимости установки дополнительного усилительного пункта на ЛС, а отказ от применения этой кабельной вставки не приведет к увеличению мешающего влияния ВЛ на ЛС сверх допустимых норм;
2) применение кабельной вставки в ЛПВ приведет к превышению суммарной допустимой длины кабельных вставок в линии, а отказ от этой кабельной вставки не приведет к увеличению мешающего влияния ВЛ на ЛПВ сверх допустимого значения.
2.5.236. В пролете пересечения ЛС и ЛПВ с ВЛ до 750 кВ, на которых предусматриваются каналы высокочастотной связи и телемеханики с аппаратурой, работающей в совпадающем с аппаратурой ЛС и ЛПВ спектре частот и имеющей мощность на один канал:
1) более 10 Вт — ЛС и ЛПВ должны быть выполнены подземными кабельными вставками. Длина кабельной вставки определяется по расчету мешающего влияния, при этом расстояние по горизонтали от основания кабельной опоры ЛС и ЛПВ до проекции крайнего провода ВЛ на горизонтальную плоскость должно быть не менее 100 м;
2) от 5 до 10 Вт — необходимость применения кабельной вставки в ЛС и ЛПВ или принятия других средств защиты определяется по расчету мешающего влияния. При этом, в случае применения кабельной вставки, расстояние в свету от неотклоненных проводов ВЛ до 500 кВ до вершин кабельных опор ЛС и ЛПВ должно быть не менее 20 м, а от неотклоненных проводов ВЛ 750 кВ до вершин кабельных опор ЛС и ЛПВ — не менее 30 м;
3) менее 5 Вт или если высокочастотная аппаратура ВЛ работает в несовпадающем спектре частот, или ЛС и ЛПВ не уплотнена ВЧ аппаратурой — применение кабельной вставки при пересечении с ВЛ до 750 кВ по условиям мешающего влияния не требуется. Если кабельная вставка в ЛС и ЛПВ оборудуется не по условиям мешающего влияния от высокочастотных каналов ВЛ, то расстояние по горизонтали от основания кабельной опоры ЛС и ЛПВ до проекции на горизонтальную плоскость крайнего неотклоненного провода ВЛ до 330 кВ должно быть не менее 15 м. Для ВЛ 500 кВ расстояние в свету от крайних неотклоненных проводов ВЛ до вершины кабельных опор ЛС и ЛПВ должно быть не менее 20 м, а для ВЛ 750 кВ — не менее 30 м.
2.5.237. Пересечения проводов ВЛ с воздушными линиями городской телефонной связи не допускаются; эти линии в пролете пересечения с проводами ВЛ должны выполняться только подземными кабелями.
2.5.238. При пересечении ВЛ с подземным кабелем связи и ПВ (или с подземной кабельной вставкой) должны соблюдаться следующие требования:
1) угол пересечения ВЛ до 500 кВ с ЛС и ЛПВ не нормируется, угол пересечения ВЛ 750 кВ с ЛС и ЛПВ должен быть по возможности близок к 90°, но не менее 45°;
2) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ напряжением до 35 кВ или ее подземной металлической или железобетонной части должно быть не менее:
в населенной местности — 3 м;
в ненаселенной местности — расстояний, приведенных в табл.2.5.26.
Таблица 2.5.26. Наименьшие расстояния от подземных кабелей ЛС (ЛПВ) до ближайшего заземлителя опоры ВЛ и ее подземной части.
