Переходные кабели комплект ксмб 0 5

Комбинированные кабели ККСВ с модификациями для аналогового видеонаблюдения. ТУ 3588-028-39793330-2014

Сертификаты:

Соответствие ТР ТС 004/2011

Назначение:

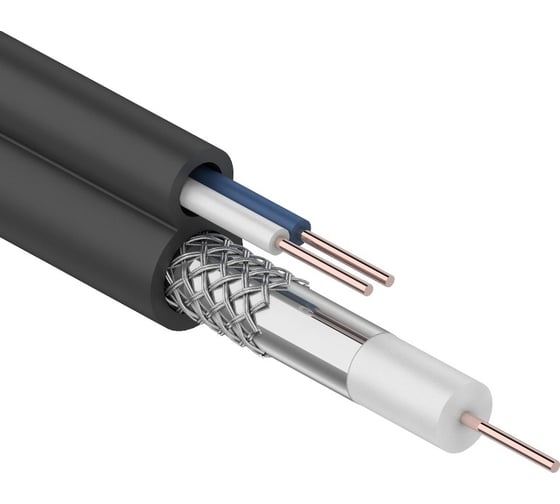

Конструкция

Токопроводящая жила — медная многопроволочная

Изоляция — сплошной или пористый полиэтилен

Экран — оплётка из медных или медных лужёных проволо

Оболочка — ПВХ пластикат

Требования пожарной безопасности

Класс пожарной опасности по классификации ГОСТ 31565-2012 — О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4)

Кабели не распространяют горение при одиночной прокладке

Низкая токсичность продуктов горения и тления кабеля – более 120 г/м 3 .

Низкая коррозионная активность.

Маркоразмер	Число и диаметр проволок	Диаметр по изоляции, мм	Плотность оплетки	РЧ

Данные по массе брутто и объёму справочные и могут отличаться от фактических

л/км Бухтовка, м Тип упаковки ККСЭВГ-3 2х0,50+1эх0,20 7х0,20 3 0,9 РК 75-3-34М 0.5 5,3х11,8 76.217 38.3 200 Бухта ККСЭВГ-3 2х0,75+1эх0,20 7х0,20 3 0,9 РК 75-3-34М 0.75 5,5х12 81.617 39 200 Бухта ККСЭВ-3 2х0,75+1эх0,20 1х0,60 3 0,9 РК 75-3-32 0.75 5,5х12 82.217 39 200 Бухта ККСВГ-3 2х0,75 7х0,20 3 0,9 РК 75-3-34М 0.75 5х11,4 73.368 41.1 200 Бухта

Электрические характеристики комбинированных кабелей
Волновое сопротивления радиочастотного элемента — 75 Ом
Коэффициент затухания радиочастотного элемента на разных частотах

Марка кабеля	6 МГц	10 Мгц	50 МГц	100 МГц	200 МГц
ККСВ-3, ККСЭВ-3	2.74	3.54	8.04	11.51	16.48
ККСВ-3,7, ККСЭВ-3,7	2	2.59	5.94	8.54	12.27
ККСВГ-3, ККСЭВГ-3	3.14	4.05	9.15	13.09	18.70
ККСВГ-3,7, ККСЭВГ-3,7	2.17	2.81	6.44	2.94	13.31

Затухание связи при частоте 30 МГц

Марка кабеля	Затухание связи, мОм/м, не более
ККСВ-3, ККСЭВ-3	110
ККСВ-3,7, ККСЭВ-3,7	110
ККСВГ-3 , ККСЭВГ-3	110
ККСВГ-3,7, ККСЭВГ-3,7	110

Электрическое сопротивление жил питания на 1 км в зависимости от их сечения

Параметр	0,20 мм²	0,50 мм²	0,75 мм²
Электрическое сопротивление жил питания, Ом/км	89.10	40.50	25.50

Электрическое сопротивление изоляции жил питания постоянному току при температуре 20 °С не менее 10 МОмхкм

Условия эксплуатации

• Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4
• Минимальная рабочая температура — минус 50°С
• Максимальная рабочая температура — плюс 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы — 40 лет

Условия монтажа

• Минимальная температура прокладки — минус 15°С
• Минимальный радиус изгиба — 10 наружных диаметров кабеля.

Данные по массе и объёму являются справочными и могут отличаться от фактических

Данные по массе и объёму являются справочными и могут отличаться от фактических

Источник

ККСП-3 2х0,5

Кабель комбинированный для систем охранного телевидения

Кабели предназначены для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и/или передачи сигналов управления.

Радиочастотный кабель с медным внутренним проводником, с изоляцией из вспененного полиэтилена, полученного методом физического вспенивания, с внешним проводником в виде медной оплетки плотностью 90%;
Провода питания сечением 0.50 мм².

Размеры кабеля, мм

Масса кабеля, кг/км

— внутренний проводник, мм

Материал оболочки кабеля

— диаметр изоляции, мм

Вид климатического исполнения по ГОСТ 15150-69

УХЛ; категория размещения 1; 2

Коэффициент затухания при f=6 МГц, дБ/100 м.

Диапазон рабочих температур, °С

Электрическое сопротивление токопроводящих жил питания постоянному току при 20°С и длине 1 км., Ом, не более

— внутренний проводник, мм

— диаметр изоляции, мм

Коэффициент затухания при f=6 МГц, дБ/100 м.

Электрическое сопротивление токопроводящих жил питания постоянному току при 20°С и длине 1 км., Ом, не более

Размеры кабеля, мм

Масса кабеля, кг/км

Материал оболочки кабеля

Вид климатического исполнения по ГОСТ 15150-69

Источник

Комбинированные кабели ККСВ с модификациями для аналогового видеонаблюдения. ТУ 3588-028-39793330-2014

Сертификаты:

Соответствие ТР ТС 004/2011

Назначение:

Конструкция

Токопроводящая жила — медная многопроволочная

Изоляция — сплошной или пористый полиэтилен

Экран — оплётка из медных или медных лужёных проволо

Оболочка — ПВХ пластикат

Требования пожарной безопасности

Класс пожарной опасности по классификации ГОСТ 31565-2012 — О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4)

Кабели не распространяют горение при одиночной прокладке

Низкая токсичность продуктов горения и тления кабеля – более 120 г/м 3 .

Низкая коррозионная активность.

Маркоразмер	Число и диаметр проволок	Диаметр по изоляции, мм	Плотность оплетки	РЧ

Данные по массе брутто и объёму справочные и могут отличаться от фактических

л/км Бухтовка, м Тип упаковки ККСЭВГ-3 2х0,50+1эх0,20 7х0,20 3 0,9 РК 75-3-34М 0.5 5,3х11,8 76.217 38.3 200 Бухта ККСЭВГ-3 2х0,75+1эх0,20 7х0,20 3 0,9 РК 75-3-34М 0.75 5,5х12 81.617 39 200 Бухта ККСЭВ-3 2х0,75+1эх0,20 1х0,60 3 0,9 РК 75-3-32 0.75 5,5х12 82.217 39 200 Бухта ККСВГ-3 2х0,75 7х0,20 3 0,9 РК 75-3-34М 0.75 5х11,4 73.368 41.1 200 Бухта

Электрические характеристики комбинированных кабелей
Волновое сопротивления радиочастотного элемента — 75 Ом
Коэффициент затухания радиочастотного элемента на разных частотах

Марка кабеля	6 МГц	10 Мгц	50 МГц	100 МГц	200 МГц
ККСВ-3, ККСЭВ-3	2.74	3.54	8.04	11.51	16.48
ККСВ-3,7, ККСЭВ-3,7	2	2.59	5.94	8.54	12.27
ККСВГ-3, ККСЭВГ-3	3.14	4.05	9.15	13.09	18.70
ККСВГ-3,7, ККСЭВГ-3,7	2.17	2.81	6.44	2.94	13.31

Затухание связи при частоте 30 МГц

Марка кабеля	Затухание связи, мОм/м, не более
ККСВ-3, ККСЭВ-3	110
ККСВ-3,7, ККСЭВ-3,7	110
ККСВГ-3 , ККСЭВГ-3	110
ККСВГ-3,7, ККСЭВГ-3,7	110

Электрическое сопротивление жил питания на 1 км в зависимости от их сечения

Параметр	0,20 мм²	0,50 мм²	0,75 мм²
Электрическое сопротивление жил питания, Ом/км	89.10	40.50	25.50

Электрическое сопротивление изоляции жил питания постоянному току при температуре 20 °С не менее 10 МОмхкм

Условия эксплуатации

• Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4
• Минимальная рабочая температура — минус 50°С
• Максимальная рабочая температура — плюс 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы — 40 лет

Условия монтажа

• Минимальная температура прокладки — минус 15°С
• Минимальный радиус изгиба — 10 наружных диаметров кабеля.

Данные по массе и объёму являются справочными и могут отличаться от фактических

Данные по массе и объёму являются справочными и могут отличаться от фактических

Источник

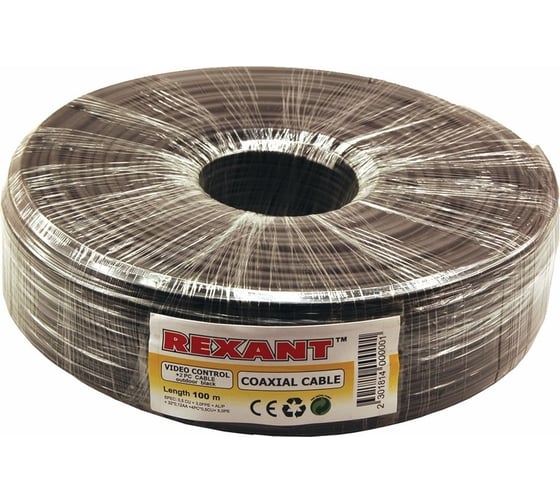

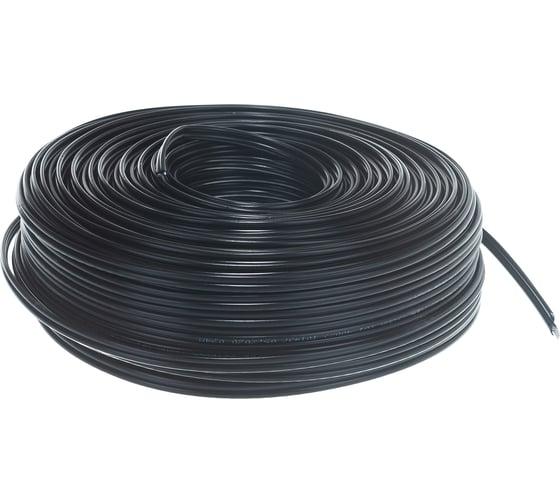

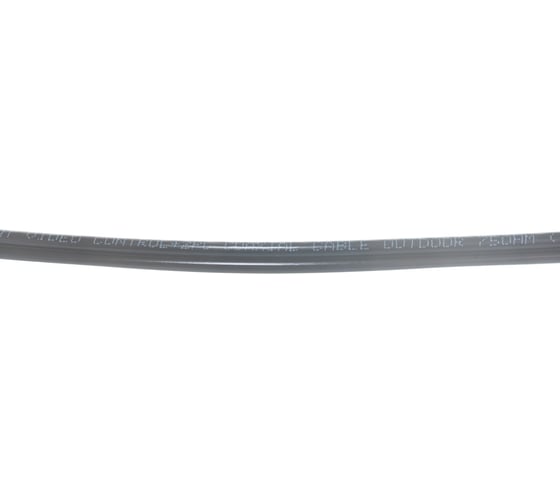

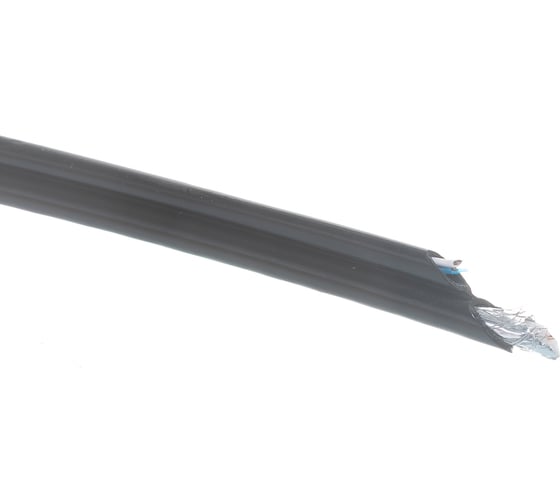

Кабель для видеонаблюдения ККСВ-П + 2х0.5мм, 100м, черный REXANT 01-4002

• Материал: медь
• Упаковка: бухта
• Количество жил: 2 шт
• Сечение жилы кабеля: 0,5 мм²

Все характеристики

Цена за упаковку 2 шт.: 4 406 р.
Цена за ед. товара: 2 203 р. 2259 р.

Спишите до 904 р. бонусами Начислим 22 бонуса

• На складе: 4 шт.
• Самовывоз: 20 февраля, после 09:00, в 44 магазинах
• Курьером: 20 февраля, от 190 р.

Технические характеристики REXANT 2х0.5мм., 100м., черный 01-4002

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Россия — родина бренда
• Китай — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 2,25
• Длина, мм: 260
• Ширина, мм: 260
• Высота, мм: 80
