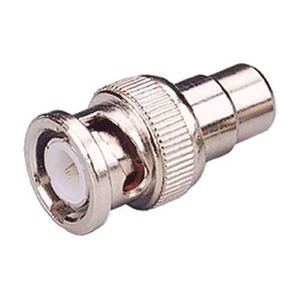

Разъем:Переходник Kramer AD-BM/RF BNC-вилка на RCA-розетку.
Тип: Переходник RCA- BNC.

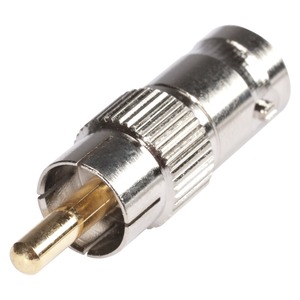

Разъем:Переходник Kramer AD-BF/RM BNC-розетка на RCA-вилку (золотое покрытие)

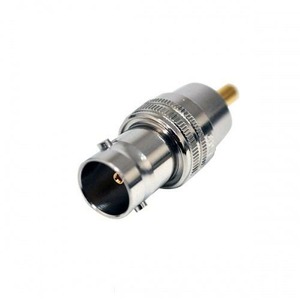

Тип: Переходник RCA — BNC Canare BCJ-RCAP
Разъем: BNCRCA(мама) Адаптер.
Тип: Переходник для монофонического аудио сигнала с разъемами mJack 3.5 мм моно (вилка) — RCA (розетка).
Разъем:Переходник Kramer AD-BM/75 BNC-розетка с терминатором 75 Ом.
Тип: Переходник RCA- BNC.
Тип: Переходник RCA — BNC Canare BCP-RCAJ
Разъем:Переходник Kramer AD-BM/RF BNC-вилка на RCA-розетку.
Тип: Переходник RCA- BNC.
Разъем:Переходник Kramer AD-BF/RM BNC-розетка на RCA-вилку (золотое покрытие)
Тип: Переходник RCA — BNC Canare BCJ-RCAP
Разъем: BNCRCA(мама) Адаптер.
Тип: Переходник для монофонического аудио сигнала с разъемами mJack 3.5 мм моно (вилка) — RCA (розетка).
Разъем:Переходник Kramer AD-BM/75 BNC-розетка с терминатором 75 Ом.
Источник
Переходники BNC-RCA
Данным обзором я продолжаю цикл об использовании осциллографа Hantek 2C42 в автодиагностике. Переходники BNC-RCA — штука довольно полезная в данном применении, и вот почему:
К сожалению, работа под капотом сопряжена с такой неприятностью, как вероятность того, что что-то куда-то намотает. Щупы тестера и осциллографа — ни разу не исключение. При этом осциллограф оснащен стандартными высокочастотными BNC входами. Для диагностики же большинства неисправностей и проверки большинства датчиков не требуются ни качественные щупы, ни качественные разъемы, ни качественные кабели с определенным волновым сопротивлением — вполне хватает экранированного микрофонного кабеля, например, да и то, он нужен скорее ради механической же прочности. Экран при этом несомненно обязателен в условиях помех — а их есть в подкапотном пространстве.
При этом разумно использовать «менее качественные», но более легкосъемные разъемы — и тут отлично подходят именно «тюльпаны» RCA с обозреваемыми переходниками, потому что готовых кабелей с ними полно — на любой вкус, цвет, кошелек, и размер, и если этот кабель куда-то намотает — то его и заменить легко, и вероятность того что покалечит разъем прибора, а то и сам прибор, вырвав его из рук — минимальна. То есть, если намотает на вентилятор качественный щуп с качественным же BNC разъемом — крайне велика вероятность, что осцилл просто улетит знакомиться с этим же вентилятором. А в случае RCA — его скорее выдернет из переходника, а осцилл останется где был на момент возникновения данного конфуза.
Вы, конечно же, заметили что в предыдущем абзаце я написал «менее качественные» в кавычках. Это неспроста. Если разъемы типа «тюльпан» у нас можно купить хоть пары разных видов и качества (особенно «папы», с «мамами» беда), то с BNC всё прям на порядок хуже. То что у нас продаётся — это просто тихий ужас, и работать с этим крайне сложно. Остаются только советские СР-50, но там заделка кабеля тоже не из простых занятий — хотя и позволяет получить в итоге высокое качество всего кабеля. Таким образом, с точки зрения доступности, распространенности, выбора и качества — BNC проигрывает вчистую. При этом НОРМАЛЬНЫЙ BNC конечно же будет гораздо лучше работать в высокочастотных цепях, чем «абы какой» RCA. То есть важно понимать, где допустимо применение таких разъемов и переходников, а где — нет.
Подытоживая можно сказать что вариант «кабель RCA-RCA с переходником на BNC» — доступнее, проще, часто качественнее, безопаснее, и при этом для большинства автодиагностических задач подходит не хуже высокочастотных кабелей с BNC. Вероятно, такие разъемы и недорогие кабели плохо покажут себя при диагностике CAN-шины, но даже тут я не уверен. Для проверки же системы зажигания и датчиков коленвала и распредвала — хватит с головой.
На этом вводную часть, думаю, пора заканчивать 😉
Упаковка:
Внешний вид:
Общая длина 26.5мм, диаметр «тюльпана» 8.2мм, диаметр внутренней части BNC — 7,86мм. И, кстати, оно не разрезное.
Сам переходник сделан более-менее качественно, магнитится по-моему только пружина, ну и шайба обвальцованная. Пластик — понятное дело не фторопласт, паяльником отлично плавится.
Хотелось бы чтобы переходник не так сильно болтался в ответной части разъема BNC. То есть с контактом всё в порядке, но болтанка эта мне не по нраву. При этом внутренний диаметр гнезда BNC — аж 8.25мм, и при размере ответной части 7.86мм причины болтанки вполне понятны. Но может так и должно быть, уж я не знаю. 😉 Хотя комплектный ВЧ щуп совершенно не болтается. Жаль, проверить этот размер у него не представляется возможным. Впрочем, комплектный кабель BNC-крокодилы имеет этот диаметр 8.05мм, что уже гораздо ближе к делу, соответственно и болтается он сильно меньше.
При этом нужно сказать, что у тех BNC разъемов что продаются у нас этот размер еще меньше, хоть оно и разрезное
Резюмируя: переходники полезные, работают. Но хотелось бы чтобы они были более «плотные» в разъеме. Рекомендовать именно этот лот к покупке я не могу, однако перейти на RCA с BNC для простых автомобильных диагностических задач — прямо настоятейльнейшим образом рекомендую. В то же время и обозреваемые переходники вполне исправно справляются со своими задачами, что было опробовано не далее чем сегодня — пару машин нормально проверил.
Кстати, существуют переходники с BNC на винтовую колодку. Такого вот типа:
Это хороший вариант для СТАЦИОНАРНОГО применения. В условиях постоянного подключения-отключения-шевеления и дерготни оно работать НЕ БУДЕТ, можете мне о таких штуках не писать, я о них в курсе, но они категорически не подходят к задаче.
