Колено опорное серия 7.401-2
Серия 7.401-2 «Узлы крепления трубопроводов в вертикальных и наклонных шахтных стволах и протяжных горных выработках» представлена несколькими выпусками, в каждом выпуске содержатся элементы трубопровода определенного диаметра от Ду 100 до Ду 400.
Уральский Завод Стальных Конструкций осуществляет производство опорных колен для нефтедобывающей промышленности следующих выпусков:
Посмотреть и скачать подробные чертежи по серии 7.401 Вы можете кликнув по одной из ссылок указанных выше.
Колено опорное серия 7.401-2 выпуск 1.
В выпуске 1 серии 7.401-2 представлены колена опорные для трубопроводных систем диаметром Ду 100 мм с рабочим давлением от 1,0 до 10 МПа.
Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО100-000 | 215 | 180 | 40 | 18 | 1,5 | 50 |
| 1КО100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 51,5 |
| 1КО100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 54,7 |
| шифр | расшифровка | Ру, МПа | ||||
| КО100-1,0 | Колено опорное Ду 100 Ру 1,0 | 1,0 | ||||
| КО100-1,6 | Колено опорное Ду 100 Ру 1,6 | 1,6 | ||||
| КО100-2,5 | Колено опорное Ду 100 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО100-000 | 230 | 190 | 50 | 23 | 6,0 | 54 |
| 2КО100-000-01 | 250 | 200 | 60 | 25 | 9,6 | 63 |
| шифр | расшифровка | Ру, МПа | ||||
| КО100-4,0 | Колено опорное Ду 100 Ру 4,0 | 4,0 | ||||
| КО100-6,3 | Колено опорное Ду 100 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО100-000 | 265 | 210 | 30 | 10,0 | 63 |
| шифр | расшифровка | ||||
| КО100-10,0 | Колено опорное Ду 100 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 2.
В данном выпуске содержатся колена опорные с условным диаметром Ду 150 мм и рабочим давлением Ру 1,0; Ру1,6; Ру 2,5; Ру 4,0; Ру 6,3; Ру 10 МПа.

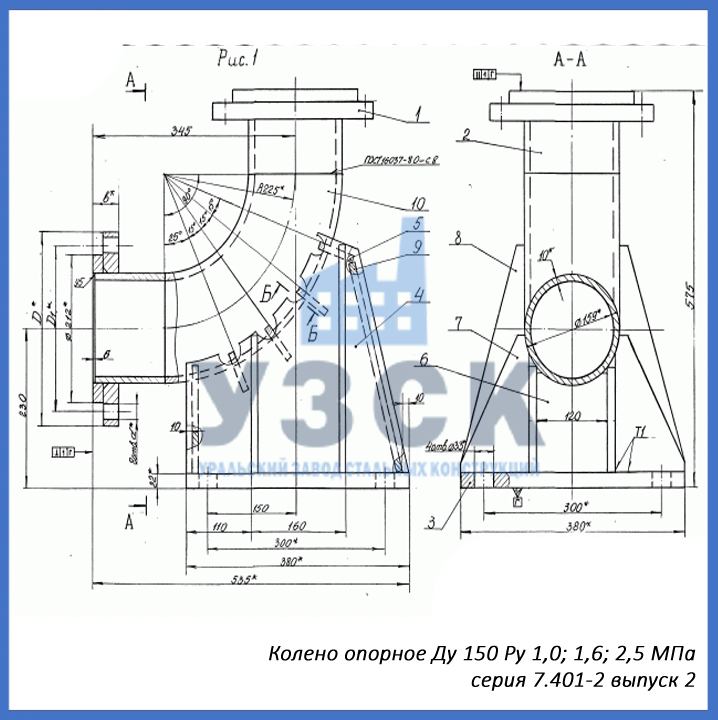

Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО150-000 | 280 | 240 | 44 | 22 | 1,5 | 98 |
| 1КО150-000-01 | 280 | 240 | 50 | 22 | 2,4 | 100 |
| 1КО150-000-02 | 300 | 250 | 54 | 26 | 3,8 | 107 |
| шифр | расшифровка | Ру, МПа | ||||
| КО150-1,0 | Колено опорное Ду 150 Ру 1,0 | 1,0 | ||||
| КО150-1,6 | Колено опорное Ду 150 Ру 1,6 | 1,6 | ||||
| КО150-2,5 | Колено опорное Ду 150 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО150-000 | 300 | 250 | 54 | 25 | 6,0 | 106 |
| 2КО150-000-01 | 340 | 280 | 78 | 34 | 9,6 | 137 |
| шифр | расшифровка | Ру, МПа | ||||
| КО150-4,0 | Колено опорное Ду 150 Ру 4,0 | 4,0 | ||||
| КО150-6,3 | Колено опорное Ду 150 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО150-000 | 350 | 290 | 33 | 10,0 | 136 |
| шифр | расшифровка | ||||
| КО150-10,0 | Колено опорное Ду 150 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 3.
Серия 7.401-2 выпуск 3 представлена коленами опорными, имеющими условный диаметр Ду 200 мм и рабочее давление Ру от 1,0 до 10 МПа.
Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО200-000 | 335 | 295 | 46 | 22 | 1,5 | 143 |
| 1КО200-000-01 | 335 | 295 | 50 | 22 | 2,4 | 145 |
| 1КО200-000-02 | 360 | 310 | 54 | 26 | 3,8 | 153 |
| шифр | расшифровка | Ру, МПа | ||||
| КО200-1,0 | Колено опорное Ду 200 Ру 1,0 | 1,0 | ||||
| КО200-1,6 | Колено опорное Ду 200 Ру 1,6 | 1,6 | ||||
| КО200-2,5 | Колено опорное Ду 200 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО200-000 | 375 | 320 | 62 | 30 | 6,0 | 169 |
| 2КО200-000-01 | 405 | 345 | 94 | 34 | 9,6 | 210 |
| шифр | расшифровка | Ру, МПа | ||||
| КО200-4,0 | Колено опорное Ду 200 Ру 4,0 | 4,0 | ||||
| КО200-6,3 | Колено опорное Ду 200 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО200-000 | 430 | 360 | 39 | 10,0 | 233 |
| шифр | расшифровка | ||||
| КО200-10,0 | Колено опорное Ду 200 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 4.
В данном выпуске Вы можете найти колена опорные для трубопроводов диаметром Ду 250 мм с рабочим давлением от 1,0 до 10 МПа.
Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО250-000 | 390 | 350 | 50 | 22 | 1,5 | 284 |
| 1КО250-000-01 | 405 | 355 | 54 | 26 | 2,4 | 270 |
| 1КО250-000-02 | 425 | 370 | 58 | 30 | 3,8 | 282 |
| шифр | расшифровка | Ру, МПа | ||||
| КО250-1,0 | Колено опорное Ду 250 Ру 1,0 | 1,0 | ||||
| КО250-1,6 | Колено опорное Ду 250 Ру 1,6 | 1,6 | ||||
| КО250-2,5 | Колено опорное Ду 250 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО250-000 | 445 | 385 | 72 | 34 | 6,0 | 314 |
| 2КО250-000-01 | 470 | 400 | 108 | 41 | 9,6 | 368 |
| шифр | расшифровка | Ру, МПа | ||||
| КО250-4,0 | Колено опорное Ду 250 Ру 4,0 | 4,0 | ||||
| КО250-6,3 | Колено опорное Ду 250 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО250-000 | 500 | 430 | 39 | 10,0 | 399 |
| шифр | расшифровка | ||||
| КО250-10,0 | Колено опорное Ду 250 Ру 10,0 | ||||
Колено опорное Ру 16,0 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО250-000 | 500 | 430 | 39 | 16,0 | 483 |
| шифр | расшифровка | ||||
| КО250-16,0 | Колено опорное Ду 250 Ру 16,0 | ||||
Колено опорное серия 7.401-2 выпуск 5.
Серия 7.401-2 выпуск 7 разработана для трубопроводных систем нефтедобывающей промышленности диаметром Ду 300 мм с рабочим давлением от 1,0 до 10 МПа. В выпуске представлены колена опорные Ду 400 Ру 1,0; 1,6; 2,5; 4,0; 6,3; 10 МПа.
Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО300-000 | 440 | 400 | 52 | 22 | 1,5 | 348 |
| 1КО300-000-01 | 460 | 410 | 56 | 26 | 2,4 | 359 |
| 1КО300-000-02 | 485 | 430 | 60 | 30 | 3,8 | 372 |
| шифр | расшифровка | Ру, МПа | ||||
| КО300-1,0 | Колено опорное Ду 300 Ру 1,0 | 1,0 | ||||
| КО300-1,6 | Колено опорное Ду 300 Ру 1,6 | 1,6 | ||||
| КО300-2,5 | Колено опорное Ду 300 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО300-000 | 510 | 450 | 80 | 34 | 6,0 | 425 |
| 2КО300-000-01 | 530 | 460 | 118 | 41 | 9,6 | 484 |
| шифр | расшифровка | Ру, МПа | ||||
| КО300-4,0 | Колено опорное Ду 300 Ру 4,0 | 4,0 | ||||
| КО300-6,3 | Колено опорное Ду 300 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО300-000 | 585 | 500 | 45 | 10,0 | 452 |
| шифр | расшифровка | ||||
| КО300-10,0 | Колено опорное Ду 300 Ру 10,0 | ||||
Колено опорное Ру 16 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО300-000 | 585 | 500 | 45 | 16,0 | 700 |
| шифр | расшифровка | ||||
| КО300-16,0 | Колено опорное Ду 300 Ру 16,0 | ||||
Колено опорное серия 7.401-2 выпуск 6.
Данный выпуск содержит колена опорные диаметром Ду 350 мм с рабочим давлением Ру 1,0 МПа, Ру 1,6 МПа; Ру 2,5 МПа; Ру 4,0 МПа; Ру 6,3 МПа; Ру 10 МПа.
Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО350-000 | 500 | 460 | 56 | 22 | 1,5 | 473 |
| 1КО350-000-01 | 520 | 470 | 60 | 26 | 2,4 | 488 |
| 1КО350-000-02 | 550 | 490 | 66 | 33 | 3,8 | 506 |
| шифр | расшифровка | Ру, МПа | ||||
| КО350-1,0 | Колено опорное Ду 350 Ру 1,0 | 1,0 | ||||
| КО350-1,6 | Колено опорное Ду 350 Ру 1,6 | 1,6 | ||||
| КО350-2,5 | Колено опорное Ду 350 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО350-000 | 570 | 510 | 90 | 34 | 6,0 | 575 |
| 2КО350-000-01 | 595 | 525 | 130 | 41 | 9,6 | 656 |
| шифр | расшифровка | Ру, МПа | ||||
| КО350-4,0 | Колено опорное Ду 350 Ру 4,0 | 4,0 | ||||
| КО350-6,3 | Колено опорное Ду 350 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО350-000 | 655 | 560 | 52 | 10,0 | 853 |
| шифр | расшифровка | ||||
| КО350-10,0 | Колено опорное Ду 350 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 7.
Выпуск 2 серии 7.401-2 представлен опорными коленами с условным диаметром Ду 300 мм, рассчитанными на рабочее давление от Ру 1,0 МПа до Ру 16 МПа.
Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
| 1КО400-000 | 565 | 515 | 60 | 26 | 1,5 | 530 |
| 1КО400-000-01 | 580 | 525 | 64 | 30 | 2,4 | 570 |
| 1КО400-000-02 | 610 | 550 | 72 | 33 | 3,8 | 592 |
| шифр | расшифровка | Ру, МПа | ||||
| КО400-1,0 | Колено опорное Ду 400 Ру 1,0 | 1,0 | ||||
| КО400-1,6 | Колено опорное Ду 400 Ру 1,6 | 1,6 | ||||
| КО400-2,5 | Колено опорное Ду 400 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 3КО400-000 | 655 | 585 | 54 | 39 | 6,0 | 670 |
| 3КО400-000-01 | 670 | 585 | 62 | 45 | 9,6 | 750 |
| шифр | расшифровка | Ру, МПа | ||||
| КО400-4,0 | Колено опорное Ду 400 Ру 4,0 | 4,0 | ||||
| КО400-6,3 | Колено опорное Ду 400 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО400-000 | 715 | 620 | 52 | 10,0 | 1065 |
| шифр | расшифровка | ||||
| КО400-10,0 | Колено опорное Ду 400 Ру 10,0 | ||||
Уральский Завод Стальных Конструкций осуществляет изготовление опорных колен высокого давления по серии 7.401-2 любых диаметров от Ду 100 до Ду 400 мм. Для того чтобы купить колено опорное серии 7.401-2 с максимальной выгодой, свяжитесь с отделом продаж завода «УЗСК» (непосредственный производитель опорных колен) по телефону или электронной почте, указанным в разделе КОНТАКТЫ.
