Огнестойкая кабельная линия «Авангардлайн-IEK»

  • посмотреть сертификат

В состав ОКЛ «Авангардлайн-IEK» входят кабель-канал из поливинилхлорида, огнестойкие металлические кабельные лотки и комплектующие, трубы ПВХ гофрированные, трубы ПВХ гладкие жёсткие, металлорукав, огнестойкая монтажная коробка производства IEK а также огнестойкий кабель производства «Авангард».

В состав Огнестойкой Кабельной Линии «Авангардлайн-IEK» входят:

  • огнестойкий кабель КПСнг(А)-FRLS, КПСЭнг(А)-FRLS,
    КПСнг(А)-FRHF, КПСЭнг(А)-FRHF,
    КПКВнг(А)-FRLS, КПКЭВнг(А)-FRLS,
    КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx,
    ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS,
    ППГнг(А)-FRHF, ППГЭнг(А)-FRHF,
    ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx производства «Авангард»
  • металлические кабельные лотки и комплектующие IEK ® ,
  • кабель-канал ПВХ IEK ® ,
  • трубы ПВХ гофрированные IEK ® ,
  • трубы ПВХ гладкие жёсткие IEK ® ,
  • металлорукав IEK ® ,
  • огнестойкие монтажные коробки IEK ®

Главным условием и основным требованием нормативных документов при проектировании ОКЛ являются совместные испытания всех элементов, входящих в кабельную линию.
Основным критерием работы ОКЛ является время сохранения работоспособности линии в условиях воздействия пламени. Время работоспособности ОКЛ должно быть не менее времени, необходимого для эвакуации людей в безопасную зону, а также времени, необходимого для функционирования таких систем, как:

  • системы противопожарной защиты (СПЗ);
  • системы охранно-пожарной сигнализации (ОПС);
  • системы контроля и управления доступом (СКУД);
  • системы оповещения и управления эвакуацией людей при пожаре (СОУЭ);
  • системы аварийного освещения на путях эвакуации;
  • системы вентиляции и противодымной защиты;
  • а также других систем, требующих сохранения работоспособности в условиях воздействия пламени.
Читайте также:  Розетка одинарная 1м с заземлением vera дуб накладной монтаж viko

При проектировании ОКЛ следует руководствоваться значениями времени работоспособности ОКЛ в условиях воздействия пламени, подтвержденного результатами сертификационных испытаний по ГОСТ Р 53316-2009. Монтаж огнестойкой кабельной линии должен проводиться квалифицированными специалистами, имеющими навыки монтажа, обладающими соответствующей квалификацией для выполнения работ и обученными правилам монтажа ОКЛ в соответствии с инструкцией по монтажу ОКЛ, правилами технической эксплуатации электроустановок потребителей (ПУЭ) и другой нормативной документацией ООО «АВАНГАРД» и производителей кабеленесущих систем.

Оборудование IEK ® успешно выдержало сертификационные испытания по ГОСТ Р составе огнестойких кабельных линий «Авангардлайн-IEK», о чем свидетельствует полученный сертификат соответствия системы добровольной сертификации НСОПБ.

Монтаж огнестойкой кабельной линии должен проводиться квалифицированными специалистами в соответствии с инструкцией по монтажу ОКЛ, правилами технической эксплуатации электроустановок потребителей (ПУЭ) и другой нормативной документацией производителей кабеля и кабеленесущих систем.

Источник

Огнестойкие кабельные линии IEK ®

Огнестойкие кабельные линии способны в жестких условиях обеспечивать бесперебойное электроснабжение противопожарных систем здания на время, необходимое для эвакуации людей, находящихся в здании.

Огнестойкие кабельные линии предназначены для обеспечения работы следующих систем:

  • Аварийное освещение.
  • Светильники, указывающие направление эвакуации.
  • Система оповещения при пожаре.
  • Системы пожаротушения и дымоудаления.
  • Лифты для пожарных подразделений.
  • Электрощиты для подключения пожарной техники, например, в автостоянках.
  • Охранная сигнализация.
  • Щиты операционных и отделений реанимации больниц.

Продукция сертифицирована в составе огнестойких кабельных линий

Преимущества огнестойких кабельных линий

  • Соответствие ГОСТ Р 53316-2009
  • Выгодная цена
  • Сделано в России
  • Продукция сертифицирована в составе ОКЛ

Огнестойкую кабельную линию испытывают в комплексе. В замкнутом пространстве собирают линию: кабель, лоток, крепление в зависимости от поверхности (потолок, стена, пол) – и имитируют условия пожара. Согласно методике проведения испытаний по ГОСТу, температура в камере повышается и по истечении первых 15 минут может достигать 1000 °С.

Каждый кабель имеет свой источник тока и приемник в виде лампочки. Как только лампочка перестает гореть, специалист фиксирует время отключения линии. Таким образом, по итогам испытания элементам, в том числе кабеленесущим системам, присваиваются классы огнестойкости от Е15 до Е90, где Е — факт сохранения сигнала, а число — время, которое выдержала система до момента разрыва сети. Эти данные фиксируются в протоколе испытания.

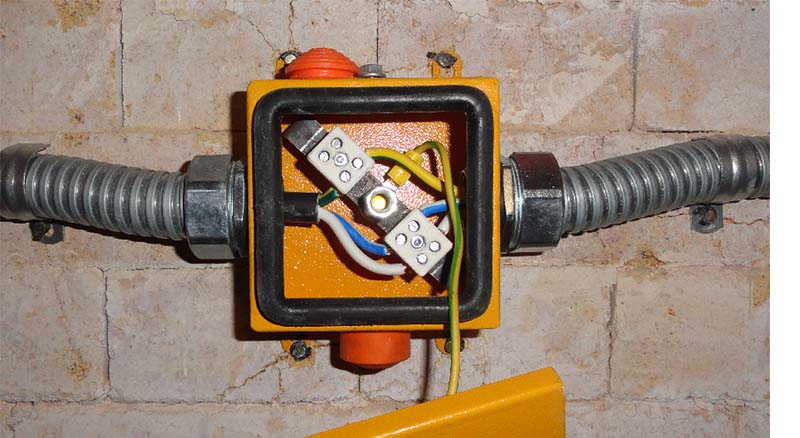

Особенности конструкции огнестойких распаячных коробок IEK ®

При монтаже ОКЛ все соединения кабелей необходимо выполнять только в огнестойких распаячных коробках, обладающих рядом преимуществ.

    1. Надёжный и прочный пластик из специальной композиции термопласта с добавками антипирена
    2. Клеммники: огнестойкая стеатитовая керамика
    3. Предел огнестойкости E15-E90*
    4. Оцинкованные крепёжные элементы в комплекте
    5. Сечение кабеля от 0,5 до 16 мм^2
    6. Установка коробки на металлические кабеленесущие системы осуществляется с помощью специальных оцинкованных монтажных плат

    * Время работоспособности коробки в условиях пожара зависит от марки кабеля и схемы монтажа. Испытывается вся ОКЛ согласно требованиям ГОСТ Р 53316.

    Источник

    ОКЛ Авангардлайн-IEK-DeWALT

    Огнестойкий кабель производства «Авангард» сертифицирован в составе огнестойкой кабельной линии «Авангардлайн-IEK-DeWALT». В состав ОКЛ «Авангардлайн-IEK-DeWALT» входят огнестойкие металлические кабельные лотки и комплектующие, трубы ПВХ гофрированные, трубы ПВХ гладкие жёсткие, металлорукав, огнестойкая монтажная коробка производства IEK, Гефест, МЕТА, кабель производства «Авангард», а также металлический подвес М6 и системы крепежа DeWALT, крепежный инструмен DeWALT и метизы для открытой прокладки кабеля!

    В состав Огнестойкой Кабельной Линии «Авангардлайн-IEK-DeWALT» входят:

    • огнестойкий кабель КПСнг(А)-FRLS, КПСЭнг(А)-FRLS,
      КПСнг(А)-FRHF, КПСЭнг(А)-FRHF,
      КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx,
      ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS,
      ППГнг(А)-FRHF, ППГЭнг(А)-FRHF,
      ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx производства «Авангард»
    • коробки огнестойкие монтажные КОМ серии FB производства ООО «Авангард»
    • металлические кабельные лотки и комплектующие IEK ®
    • лотки лестничные и проволочные, аксессуары IEK ®
    • кабель-канал ПВХ IEK ®
    • трубы ПВХ гофрированные IEK ®
    • трубы ПВХ гладкие жёсткие IEK ®
    • металлорукав IEK ®
    • огнестойкие монтажные коробки IEK ®
    • огнестойкие монтажные коробки производства «Гефест»
    • огнестойкие монтажные коробки производства «МЕТА»
    • металлический подвес М6 и системы крепежа DeWALT
    • крепежный инструмен DeWALT и метизы для открытой прокладки кабеля

    Сайт использует файлы cookies и сервис сбора технических данных его посетителей.
    Продолжая использовать данный ресурс, вы автоматически соглашаетесь с использованием данных технологий. Подробнее.

    Источник

    ОГНЕСТОЙКАЯ КАБЕЛЬНАЯ ЛИНИЯ (ОКЛ)

    ВВГнг(А)-FRLS, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS,

    КПССнг(А)-FRLS, КПСЭСнг(А)-FRLS, КПСнг(А)-FRHF,

    КПСЭнг(А)-FRHF, КПССнг(А)-FRHF, КПСЭСнг(А)-FRHF,

    КПСнг(А)-FRLSLTх, КПСЭнг(А)-FRLSLTx, КПКВнг(А)-FRLS,

    КПКЭВнг(А)-FRLS, КПКВнг(А)-FRHF, КПКЭВнг(А)-FRHF

    КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF,

    КПСЭнг(А)-FRHF, КПКВнг(А)-FRLS, КПКЭВнг(А)-FRLS,

    КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, ВВГнг(А)-FRLS,

    ВВГЭнг(А)-FRLS, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF,

    значок название ОКЛ огнестойкий кабель АВАНГАРД в составе ОКЛ КНС в составе ОКЛ
    ОКЛ «АвангардЛайн»
    • системы кабельных лотков, опорных конструкций, гибких и стальных труб производства «ДКС»;
    • кабель каналы и монтажные коробки «Гефест»;
    • коробки коммутационные огнестойкие МЕТА 7403 производства «МЕТА»;
    • трубы гладкие и гибкие ПВХ и ПНД, рукава металлические «ПРОМРУКАВ»;
    • трубы гладкие и гибкие ПВХ и ПНД, безгалогенные коробки «ЭКОПЛАСТ»;
    • системы крепежа.
    ОКЛ «Авангардлайн-IEK»
    • металлические кабельные лотки и комплектующие IEK®;
    • кабель-канал ПВХ IEK®;
    • трубы ПВХ гофрированные IEK®;
    • трубы ПВХ гладкие жёсткие IEK®;
    • металлорукав IEK®;
    • огнестойкие монтажные коробки IEK®;
    • системы крепежа.

    ОГНЕСТОЙКАЯ КАБЕЛЬНАЯ ЛИНИЯ

    В соответствии с ГОСТ Р 53316-2009 кабельные линии — это линии, предназначенные для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящие из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, топорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенные согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.

    В настоящий момент в Российской Федерации особое внимание уделяется безопасности людей и сооружений, их защите от прямого воздействия пожара. На сегодняшний день в России действует ряд нормативных документов, предъявляющих определенные требования к огнестойкости кабельных систем.

    Время работоспособности ОКЛ должно быть не менее времени, необходимого для эвакуации людей в безопасную зону, а также времени, необходимого для функционирования таких систем, как:

    • системы противопожарной защиты (СПЗ);
    • системы охранно-пожарной сигнализации (ОПС);
    • системы контроля и управления доступом (СКУД);
    • системы оповещения и управления эвакуацией людей при пожаре (СОУЭ);
    • системы аварийного освещения на путях эвакуации;
    • системы вентиляции и противодымной защиты;
    • а также других систем, требующих сохранения работоспособности в условиях воздействия пламени.

    Федеральный закон от 22.07.2008

    N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» статья 82

    (в ред. ФЗ от 10.07.2012 N 117-ФЗ) ввел обязательное требование для кабельных линий.

    Сертификация ОКЛ

    Совместные испытания всех элементов, входящих в состав кабельной линии,
    – это основное требование нормативных документов при проектировании ОКЛ.
    Время работоспособности кабельной линии в условиях воздействия пламени
    подтверждается результатами сертификационных испытаний по ГОСТ Р 53316-2009.

    СОСТАВ ОГНЕСТОЙКОЙ КАБЕЛЬНОЙ ЛИНИИ

    В соответствии с ГОСТ Р 53316-2009 кабельная линия состоит из:

    • одного или нескольких параллельных кабелей (проводов, токопроводов), проложенных в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков, в пустотах строительных конструкций или другим способом;
    • коробок монтажных огнестойких;
    • соединительных, стопорных и конечных муфт (уплотнений);
    • крепежных деталей.

    Главным условием и основным требованием нормативных документов при проектировании ОКЛ являются совместные испытания всех элементов, входящих в кабельную линию.
    Основным критерием работы ОКЛ является время сохранения работоспособности линии в условиях воздействия пламени.

    Огнестойкая кабельная линия (в состав которой входят кабеленесущие системы и кабели) – это кабельная линия, способная сохранять функциональность (передавать электроэнергию или отдельные ее импульсы) в условиях пожара.

    НАШИ ПАРТНЁРЫ

    Огнестойкий кабель производства АВАНГАРД сертифицирован в составе различный огнестойких кабельных линий. Кабельный завод «Авангард» разработал и сертифицировал несколько кабельных линий под торговой маркой «АвангардЛайн» . Завод гарантирует сохранение времени работоспособности ОКЛ в условиях пожара при соблюдении требований к монтажу.

    В состав огнестойкой кабельной линии «АвангардЛайн» входят:

    • огнестойкий кабель ВВГнг(А)-FRLS, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS
      КПССнг(А)-FRLS, КПСЭСнг(А)-FRLS, КПСнг(А)-FRHF,
      КПСЭнг(А)-FRHF, КПССнг(А)-FRHF, КПСЭСнг(А)-FRHF,
      КПСнг(А)-FRLSLTх, КПСЭнг(А)-FRLSLTx, КПКВнг(А)-FRLS,
      КПКЭВнг(А)-FRLS, КПКВнг(А)-FRHF, КПКЭВнг(А)-FRHF производства «Авангард»
    • системы кабельных лотков, опорных конструкций, гибких и стальных труб производства «ДКС»
    • кабель каналы и монтажные коробки «Гефест»
    • коробки коммутационные огнестойкие МЕТА 7403 производства «МЕТА»
    • трубы гладкие и гибкие ПВХ и ПНД, рукава металлические «ПРОМРУКАВ»
    • трубы гладкие и гибкие ПВХ и ПНД, безгалогенные коробки «ЭКОПЛАСТ»

    В состав Огнестойкой Кабельной Линии «Авангардлайн-IEK» входят:

    • огнестойкий кабель КПСнг(А)-FRLS, КПСЭнг(А)-FRLS,
      КПСнг(А)-FRHF, КПСЭнг(А)-FRHF,
      КПКВнг(А)-FRLS, КПКЭВнг(А)-FRLS,
      КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx,
      ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS,
      ППГнг(А)-FRHF, ППГЭнг(А)-FRHF,
      ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx производства «Авангард»
    • металлические кабельные лотки и комплектующие IEK ® ,
    • кабель-канал ПВХ IEK ® ,
    • трубы ПВХ гофрированные IEK ® ,
    • трубы ПВХ гладкие жёсткие IEK ® ,
    • металлорукав IEK ® ,
    • огнестойкие монтажные коробки IEK ®

    ОБРАЗЕЦ СЕРТИФИКАТА

    ОГНЕСТОЙКОЙ КАБЕЛЬНОЙ ЛИНИИ

    Сертификат ОКЛ предоставляется исключительно на системное решение, которое включает набор марок огнестойкого кабеля и соответствующий тип кабеленесущей системы, металлического крепежа, указанные в сертификате ОКЛ.

    Монтаж огнестойкой кабельной линии должен проводиться квалифицированными специалистами в соответствии с инструкцией по монтажу ОКЛ, правилами технической эксплуатации электроуста- новок потребителей (ПУЭ) и другой нормативной документацией производителей кабеля и кабеленесущих систем.

    ООО «Авангард» гарантирует сохранение работоспособности сертифицированной ОКЛ в условиях пожара только при условии соблюдения всех указаний Инструкции по проектированию и монтажу.

    Огнестойкая Кабельная Линия «АвангардЛайн»

    Огнестойкая кабельная линия «Авангардлайн-IEK»
