НКУ — Низковольтное комплектное устройство

Предназначение НКУ

Низковольтное комплектное устройство — это устройство, которое предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ в сетях с глухо-заземленной или изолированной нейтралью.

Кроме защиты потребителей от токов короткого замыкания и перегрузок, Устройство обеспечивает автоматическое переключение потребителей на питание от дизель-генератора при пропадании напряжения на сетевом вводе, включающее в себя:

• Автоматический запуск резервной дизель-генераторной установки.
• Переключение потребителей после прогрева генератора, при стабилизации напряжения подаваемого генератором.
• Автоматический переход на питание от сети при восстановлении основного источника питания.

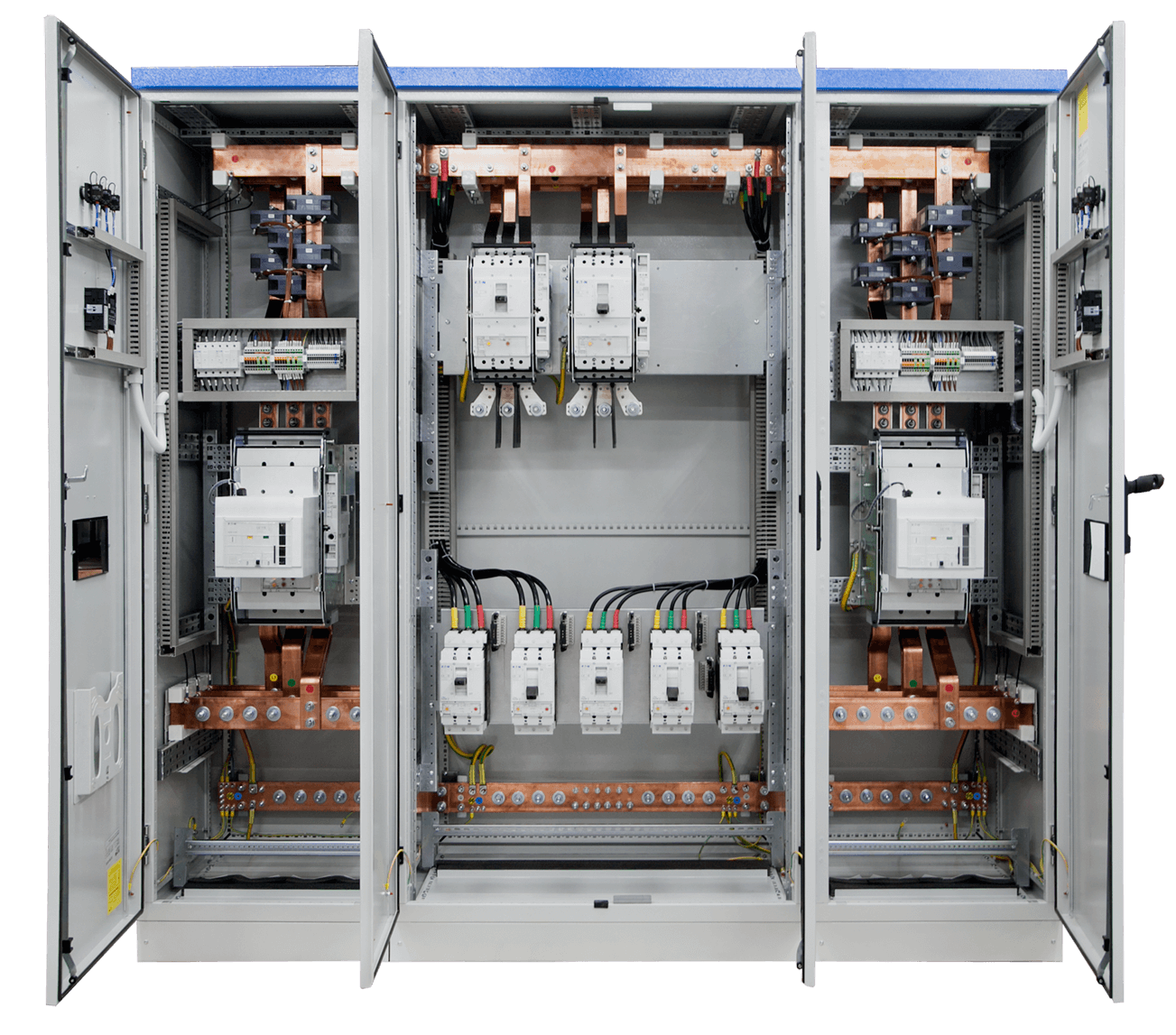

Фотографии НКУ реализованного компанией «МИГ Электро»

При недостаточности мощности сетевого ввода питания, Устройство позволяет использовать оба источника питания (сеть и дизель-генератор) параллельно, обеспечивая контроль фазировки двух источников.

Область применения и размещение

Область применения: любой объект, где необходимо обеспечение электроэнергией ответственных потребителей.

Размещение НКУ: в помещение, либо в контейнере дизель-генераторной установки.

Используемое оборудование, схемы и чертежи

Данное изделие реализовано на оборудовании фирмы Eaton и Janitza.

Защитно-коммутационные приборы типа NZM и другие компоненты:

• Автоматический выключательNZMN4-VE1250
• Выкатной автоматический выключательNZMN3-AE630-AVE
• Втычной автоматический выключательNZMB2-A200-SVE
• Втычной автоматический выключательNZMB2-A160-SVE
• NZM4-XAVS — корзина 3p, для NZM4
• NZM3-XAVS — корзина 3p, для NZM4
• NZM2-XSVS — Цоколь 3p, для NZM2
• Моторный привод NZM4-XR208-240AC
• Независимый расцепитель NZM4-XA-230AC-MNS
• Лампа сигнальная M22-L-G
• Лампа сигнальная M22-LED230-G
• Трансформатор тока 4NC54342CH21
• Разъединитель держатель предохранителей C10-SLS/32/3-L
• Предохранитель плавкий CH 10×38 400V 2A gG/gL

Металлическая оболочка:

• xEnergy

На входных цепях установлены приборы контроля и мониторинга электроэнергии производства фирмы Janitza серии UMG ( Многофункциональное измерительное устройство UMG 96L ). Данные приборы обеспечивают постоянный контроль всех основных показателей качества электроэнергии и осуществляют запись измеренных параметров, событий, происходящих в электрической сети и состояние оборудования.

Благодаря широкому набору интерфейсов встроенных в измерительные приборы серии UMG, Устройство легко интегрируется в систему АСТУЭ или систему диспетчеризации электропитания объекта.

Перечень и расположение основных элементов (pdf)

Схемы (чертежи) НКУ

Компания «МИГ Электро» занимается разработкой и реализацией НКУ (низковольтных комплектных устройств). Стоимость разработки, изготовления и другую дополнительную информацию, вы можете уточнить у наших специалистов в Москве , Санкт-Петербурге , Екатеринбурге , Казани или Ростове-на-Дону .

Источник

Что такое комплектное устройство, нку, принцип работы, достоинства, примеры

Под комплектным устройством понимается часть электроустановки, состоящая из металлоконструкций со смонтированными и соединенными по определенной схеме аппаратами, приборами защиты, управления и измерения. Комплектные устройства поставляются на место установки в собранном виде.

В настоящее время техника характеризуется широким применением подъемно-транспортных средств. Так, в современных способах ведения строительства наблюдается четкое направление: замена строительно-монтажных работ, производимых в цеху, на изготовление и сборку крупных законченных узлов в заводских условиях с последующей их доставкой на место монтажа и минимумом монтажных работ на месте установки.

Изготовление и сборка в условиях заводского массового производства всегда дешевле и обеспечивает более высокое качество изделий по сравнению с заготовкой и сборкой установки на месте.

При применении комплектных устройств для электроустановок монтаж сводится к установке готовых узлов и выполнению внешних соединений между этими узлами. Пределы укрупнения комплектного оборудования при монтажных работах определяются только условиями транспортировки.

Принцип комплектного электрооборудования дал положительные результаты и при эксплуатации. Помимо высокой надежности, за счет выполнения закрытых, малогабаритных устройств ремонтные работы и обслуживание оборудования значительно упростилось и удешевилось.

Вместо ревизии и ремонта оборудования на месте установки в стесненных и неудобных условиях стало возможным отсоединение от схемы целого узла, перенос его в мастерскую или лабораторию и ремонт или проверка в удобных стационарных условиях.

Для тех случаев, когда отсоединение и перенос целого узла электроустановки нецелесообразен, часть узла электроустановки изготавливается в виде выдвижного блока, на котором сосредоточивается основная коммутационная и оперативная аппаратура, требующая наиболее частого обслуживания.

Вопрос отсоединения блоков от установки разрешен применением специальных разъемных штепсельных контактов и рядов зажимов. Последние используются, главным образом, в цепях управления, сигнализации и защиты.

Создание выдвижных блоков коренным образом отразилось на системе эксплуатации и надежности электроустановок: благодаря замене ремонтируемого блока на запасной появилась возможность работать во время ремонта или проверки блока на данном присоединении.

При наличии штепсельных разъемов такая замена производится в течение короткого времени без снятия напряжения с данного узла при полной безопасности обслуживающего персонала при выполнении этой операции.

Однако применение штепсельных контактов имеет и отрицательные стороны: они удорожают и усложняют установку, требуют высокой точности изготовления, а при плохом качестве изготовления и сборки могут даже значительно снизить надежность установки.

Вследствие этого наряду с использованием блоков с разъемными контактами в комплектных устройствах широко применяется и установка аппаратуры с обычным болтовым пли даже сварными соединениями. Такие соединения широко применяются в комплектных устройствах, имеющих простые схемы и небольшие размеры. Критерием целесообразности выполнения устройства в том или другом виде служит минимум расчетных затрат.

Комплектные устройства являются основой индустриализации электромонтажных работ, высокой культуры эксплуатации электроустановок и обеспечивают надежность работы.

Низковольтные комплектные устройства (НКУ)

Комплектные щиты, пункты и ящики служат для распределения электроэнергии отдельным потребителям или группам потребителей но магистральным линиям. Они оборудуются коммутационными и защитными аппаратами: рубильниками, предохранителями, автоматическими выключателями.

Распределительные щиты комплектуются из нескольких панелей, представляющих в свою очередь законченную конструкцию. Щиты выполняются для одностороннего или двустороннего обслуживания.

Щиты двустороннего обслуживания удобнее в эксплуатации, но требуют большей площади по сравнению со щитами одностороннего обслуживания. По этой причине их установка непосредственно в производственных помещениях мало применима и они устанавливаются в специальных электротехнических помещениях.

Расстояние от щитов до стен здания, оборудования и соседних электроконструкций определяется ПУЭ.

Щиты станций управления являются комплектными крупноблочными изделиями. В пределах щитов станций управления устанавливаются пускорегулирующая аппаратура и аппаратура автоматики, при помощи которой производится управление данной группой механизмов. Щиты могут быть открытого и закрытого исполнения.

Первые предназначены для установки в специальных электротехнических помещениях, вторые — для установки в производственных цехах и имеют резиновые или другие уплотнения для предохранения от попадания пыли.

Станция управления — это законченный узел схемы пуска, защиты и управления электроприемником. Станция управления может состоять из нескольких блоков или панелей управления.

Панели управления представляют из себя либо вертикальный каркас с изоляционными плитами, на которых укреплена аппаратура, либо конструкцию с перфорированными рейками для установки аппаратуры.

Монтаж на изоляционных рейках получил в настоящее время широкое распространение. Открытые щиты выпускаются в различных конструктивных исполнениях, учитывающих набор аппаратуры и условия установки шита: размеры, конфигурацию и высоту помещения.

Примеры других комплектных устройств:

Источник

Низковольтные комплектные устройства монтаж

ГОСТ 28668-90
(МЭК 439-1-85)

НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ

Требования к устройствам, испытанным полностью или частично

Low-voltage switchgear and controlgear assemblies. Part 1. Requirements for type-tested and partially type-tested assemblies

МКС 29.240.30
ОКСТУ 3430

Дата введения 1991-01-01

1. РАЗРАБОТАН И ВНЕСЕН

Министерством электротехнической промышленности и приборостроения СССР

Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.09.90 N 2565 введен в действие ГОСТ 28668-90, в качестве которого непосредственно применен международный стандарт МЭК 439-1-85*, с 01.01.91

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

2. Стандарт полностью соответствует СТ СЭВ 6595-89

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

7.4.1.1, 7.4.2.3, 7.4.3.2.1, 7.4.3.2.2

7.2.1.1, 7.2.1.5, 7.4.3.2.2, 8.2.7

5. ИЗДАНИЕ (июль 2005 г.) с Поправкой (ИУС 6-2004)

1. Официальные решения или соглашения МЭК по техническим вопросам, подготовленные техническими комитетами, в которых представлены все заинтересованные национальные комитеты, выражают с определенной точностью международную согласованную точку зрения по рассматриваемым вопросам.

2. Эти решения представляют собой рекомендации для международного применения и в этом смысле принимаются национальными комитетами.

3. В целях содействия международной унификации МЭК выражает пожелание, чтобы все национальные комитеты приняли текст стандартов МЭК в качестве своих национальных стандартов, насколько позволяют условия каждой страны. Любые расхождения между стандартами МЭК и соответствующими национальными стандартами должны быть по возможности четко изложены в последних.

4. МЭК не устанавливает правил обозначения соответствия оборудования рекомендациям МЭК и не несет ответственности, если какое-либо оборудование заявлено как соответствующее им.

ВВЕДЕНИЕ

Настоящий стандарт МЭК подготовлен Подкомитетом 17Д «Низковольтные устройства распределения и управления» Технического комитета МЭК 17 «Распределение и управление».

Настоящее второе издание заменяет первое издание Публикации 439 МЭК (1973) и поправки N 1 (1974) и N 2 (1976).

Текст настоящего стандарта утвержден на основе следующих документов:

Правило шести месяцев

Отчет о согласовании

Процедура двух месяцев

Отчет о согласовании

Подробная информация может быть получена из вышеуказанных отчетов о голосовании.

От прежнего термина «устройства заводского изготовления» в настоящем стандарте отказались, так как по соглашению между Техническим комитетом N 64 «Электрические установки в зданиях» и Подкомитетом 17Д последний также будет иметь дело с устройствами незаводского изготовления (термины «устройства, собираемые изготовителем» или «собираемые заказчиком» также были использованы). В этих условиях Подкомитет 17Д решил, что на практике различиями между видами НКУ являются: полностью испытанные устройства (ПИ НКУ) и частично испытанные (ЧИ НКУ).

В связи с тем, что основная масса требований идентична для обоих видов НКУ и основное различие касается требований по испытаниям (см. табл.7), оба вида НКУ включены в один стандарт.

Настоящий стандарт будет дополняться другими публикациями таких же серий, содержащих специальные требования к специфическим видам НКУ распределения и управления.

В настоящем стандарте имеются ссылки на следующие международные стандарты МЭК:

Цвета сигнализации и кнопок.

Полупроводниковые преобразователи. Часть 2. Полупроводниковые преобразователи с естественной коммутацией.

Низковольтные устройства управления. Часть 2. Полупроводниковые контакторы.

Низковольтные пускатели. Часть 1. Пускатели переменного тока с питанием непосредственно от сети.

Электрические установки зданий. Часть 3. Оценка основных характеристик.

Часть 4. Защита для обеспечения безопасности. Глава 41. Защита от поражения электрическим током.

Часть 5. Выбор и установка электрического оборудования. Глава 53. Устройства распределения и управления. Раздел 537. Устройства для изолирования и включения.

Глава 54. Устройства заземления и защитные проводники.

Низковольтные воздушные выключатели, воздушные разъединители, воздушные выключатели — разъединители, комбинированные выключатели с плавкими предохранителями.

Графические символы для нанесения на оборудование.

Обозначение зажимов аппаратов и общие правила единой системы маркировки зажимов, использующей буквенно-цифровую систему обозначений.

Цветовое обозначение изолированных и голых проводников.

Стандартные направления движения органов управления электрических аппаратов.

Классификация степеней защиты оболочек.

Классификация электрического и электронного оборудования относительно защиты от электрического удара.

Координация изоляции для низковольтных систем, включая зазоры и расстояния путей утечки.

1. ОБЩИЕ СВЕДЕНИЯ

1.1. Область распространения

Настоящий стандарт распространяется на низковольтные комплектные устройства распределения и управления (НКУ), прошедшие типовые испытания (ПИ НКУ) и частично испытанные (ЧИ НКУ), номинальное напряжение которых не превышает 1000 В переменного тока частотой не более 1000 Гц или 1500 В постоянного тока, предназначенные для экспорта.

Примечание. Для более высоких частот может быть необходимо выполнение специальных требований.

Настоящий стандарт также распространяется на НКУ, содержащие управляющие и (или) силовые устройства, работающие при более высоких частотах. В этом случае действуют соответствующие дополнительные требования.

Настоящий стандарт распространяется на стационарные и передвижные НКУ в защищенном или открытом исполнении.

Примечание. Дополнительные требования к специальным видам НКУ указываются в соответствующих стандартах.

Настоящий стандарт распространяется на НКУ управления оборудованием, осуществляющим генерирование, передачу, распределение и преобразование электрической энергии, а также управления оборудованием, потребляющим электрическую энергию.

Стандарт также распространяется на НКУ, предназначенные для эксплуатации в особых условиях, например на судах, железнодорожных подвижных средствах, металлорежущих станках, грузоподъемном оборудовании или во взрывоопасной атмосфере и в бытовых условиях (при обслуживании неквалифицированным персоналом), при условии введения соответствующих специальных дополнительных требований.

Настоящий стандарт не распространяется на комплектующие элементы, такие как пускатели, плавкие предохранители, электронное оборудование и т.д., требования к которым устанавливаются соответствующими стандартами.

Все требования настоящего стандарта являются обязательными.

Назначением настоящего стандарта являются формулирование определений и установление условий эксплуатации, конструктивных требований, технических характеристик, а также видов и методов испытаний НКУ.

2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

2.1. Общие термины и определения

2.1.1. низковольтное устройство распределения и управления НКУ: Комбинация низковольтных аппаратов совместно с устройствами управления, измерения, сигнализации, защиты, регулирования и т.п., смонтированных предприятием — изготовителем НКУ под его ответственность на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями и конструктивными элементами (см. п.2.4).

1. Комплектующие элементы НКУ могут быть электромеханическими или электронными.

2. По различным причинам, например связанным с транспортированием или производственными возможностями, отдельные операции по сборке НКУ могут выполняться вне предприятия — изготовителя НКУ.

2.1.1.1. НКУ распределения и управления, подвергаемые типовым испытаниям (ПИ НКУ): НКУ, технические характеристики которых без значительных отклонений соответствуют техническим характеристикам устройства или системы устройств, полностью испытанных и удовлетворяющих требованиям настоящего стандарта.
