НИЗКОЧАСТОТНЫЕ КАБЕЛИ СВЯЗИ

Низкочастотные однородные кабели дальней связи изготовляют с кордельно-бумажной изоляцией марок ТЗГ, ТЗЭГ, ТЗБ, ТЗЭБ, ТЗБГ, ТЗЭБГ, ТЗК и ТЗЭК и пористой полиэтиленовой изоляцией марок ТЗПАП, ТЗПАПБП, ТЗПАПБПж, ТЗПАПКП. Низкочастот­ные кабели с кордельно-полистирольной изоляцией специально не изготовляют. Кабели высокочастотные марок МКСГ, МКСБ и др., не удовлетворяющие некоторым требованиям ГОСТ и ТУ, переиме­новывают соответственно в марки ТЗСГ, ТЗСБ, ТЗСБГ, ТЗСК и др. Низкочастотные кабели связи предназначены для телефонных и те­леграфных узлов, кабельных вставок и вводов в воздушные линии связи и соединительных линий между АТС и МТС.

Кабели с кордельно-полистирольной и пористо-полиэтиленовой изоляцией изготовляют с медными жилами диаметром 1,2 мм, кабе­ли с кордельно-бумажной изоляцией — с жилами 0,8, 0,9 и 1,2 мм. Жилы кабелей с кордельно-полистирольной изоляцией изолируют полистирольным корделем и лентой, а кабелей с кордельно-бумаж­ной изоляцией — бумажным корделем и лентой; для кабеля с жила­ми диаметром 0,8 и 0,9 мм допускают воздушно-бумажную изоля­цию (без корделя).

Четыре жилы разного цвета скручивают в четверку. Расцветку изоляции в кабелях с кордельно-полистирольной изоляцией осуще­ствляют применением цветного корделя, а в кабелях с кордельно-бумажной изоляцией — цветной бумаги. Расцветку жил применяют одинаковой для всех четверок. Две жилы, расположенные по диаго­нали в четверке, образуют рабочую пару. Первая пара четверки имеет красную и желтую, вторая пара — синюю и зеленую изоляцию. В кабелях с кордельно-бумажной изоляцией вместо желтой бумаги применяют кабельную бумагу без расцветки. Шаги скрутки четверок применяют различные, не превышающие 300 мм. Цвет пряжи и лент применяют различный для четверок, скрученных с различным шагом. В четырехчетверочных кабелях с полистирольной изоляцией приме­няют цвета: красный, зеленый, синий и желтый; в семичетверочных — две смежные четверки красного и зеленого цвета. Цвета пря­жи или лент остальных четверок применяют отличными от указан­ных двух. В 7, 12, 14 и 19-четверочных кабелях в каждом повиве размещают по две счетные четверки, цвет пряжи которых дают отличным от цвета пряжи остальных четверок в повиве (рис. 19-12).

Четверки скручивают в кабель концентрическими повивами. Скрутку смежных повивов производят в противоположные стороны. Смежные четверки в каждом повиве применяют с различным шагом скрутки. Шаг скрутки повива не превышает 30D. Повивы обматы­вают хлопчатобумажной пряжей или бумажной лентой. В экранированных кабелях (марок ТЗЭГ, ТЗЭБ и др.) четверку обматывают лентой металлизированной бумаги или металлической фольги. Экра­нированные четверки размещают в повиве, чередуя с неэкранированными четверками.

Скрученный кабель с полистирольной изоляцией обматывают тремя-четырьмя слоями кабельной бумаги, а кабели с кордельнобумажной изоляцией — не менее чем двумя слоями кабельной бума­ги. Поверх поясного слоя изоляции накладывают оболочку из свинца с присадкой сурьмы 0,4—0,8% (в табл. 17-8) и наружные защитные покровы в зависимости от условий прокладки. Внешний вид кабеля марки ТЗБ изображен на рис. 19-13. Наружные диаметры и масса кабелей ТЗОГ, ТЗОБ, ТЗСБГ и ТЗСК одинаковы с диаметрами и массами высокочастотных кабелей МКСГ, МКСБ, МКСБГ, МКСК

и др., приведенными в табл. 19-14. Диаметр и масса кабелей ТЗГ, ТЗЭГ, ТЗБ, ТЗБв, ТЗЭБ, ТЗЭБв, ТЗБГ, ТЗЭБГ, ТЗК и ТЗЭК при­ведены в табл. 19-30 и 19-31. Строительная длина кабелей с кордельно-бумажной изоляцией 425 м±1% или кратная ей, с кордельно-полистирольной изоляцией — не менее 300 м.

Свинцовую оболочку кабеля проверяют на герметичность путем подачи газа под давлением в 3 ат в течение 3 ч и на растяжение

Наружные диаметры низкочастотных кабелей дальней связи с кордельно-бумажной изоляцией

Источник

Низкочастотные кабели дальней связи

Низкочастотные однородные кабели дальней связи изготовляют с кордельно-полистироловой изоляцией марок ТЗСГ, ТЗСБ, ТЗСБГ, ТЗСК и др. и кордельно-бумажной изоляцией марок ТЗГ, ТЗЭГ, ТЗБ, ТЗЭБ, ТЗБГ, ТЗЭБГ, ТЗК и ТЗЭК (ГОСТ 5008-60). Низкочастотные кабели связи предназначены для телефонных и телеграфных узлов, устройства кабельных вставок, ввода в воздушные линии связи и устройства соединительных линий между АТС и МТС.

Кабели с кордельно-полистироловой изоляцией изготовляют с токопроводящими жилами диаметром 1,2 мм, а кабели с кордельно-бумажной изоляцией — с жилами диаметром 0,8; ОД и 1,2 мм. Жилы кабелей с кордельно-полистироловой изоляцией обматывают полистирольными корделем и лентой, а жилы кабелей с кордельно-бумажной изоляцией — бумажными корделем и лентой; в кабеле с жилами диаметром 0,8 и 0,9 мм допускают воздушно-бумажную изоляцию (без корделя). Четыре жилы разных цветов скручивают в четверку. Расцветку изоляции в кабелях с кордельно-полистироловой изоляцией осуществляют применением цветного корделя, а в кабелях с кордельно-бумажной изоляцией — цветной бумаги или бумаги натурального цвета с цветными продольными или поперечными полосами. Расцветку жил применяют одинаковую во всех четверках. Две жилы, расположенные по диагонали в четверке, образуют рабочую пару. Первая пара четверки имеет изоляцию красного и желтого цветов, вторая пара — синего и зеленого цветов. В кабелях с кордельно-бумажной изоляцией вместо желтой бумаги применяют кабельную бумагу без расцветки. Шаги скрутки четверок применяют различные, но не превышающие 300 мм. Цвета пряжи и лент применяют различные для четверок, скрученных с различным шагом.. В 3-четверочных кабелях с полистироловой изоляцией применяют цвета красный, зеленый и синий, в 4-четверочных- красный, зеленый, синий и желтый, в 7-четверочных — две смежные четверки красного и зеленого цветов. Цвета пряжи или лент остальных четверок принимают отличными от указанных двух. В 7-, 12-, 14- и 19-четверочных кабелях в каждом повиве размещают по две счетные четверки, цвет пряжи которых дают отличным от цвета пряжи остальных четверок в повиве (рис. 20-15).

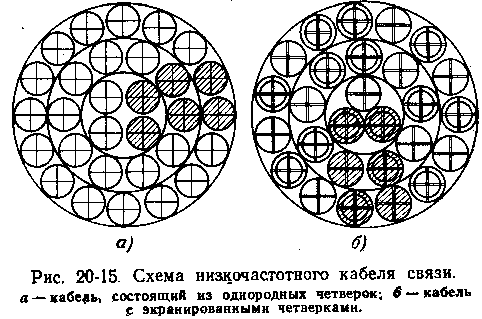

Четверки скручивают в кабель концентрическими повивами. Скрутку смежных повивов производят в противоположные стороны. Смежные четверки в каждом повиве применяют с различным шагом скрутки, непревышающим 30D. Повивы обматывают хлопчатобумажной пряжей или бумажной лентой. В экранированных кабелях (марок ТЗЭГ, ТЗЭБ и др.) четверку обматывают лентой металлизированной бумаги или металлической фольги. Экранированные четверки размещают в повиве между неэкранированными четверками. Скрученный кабель с полистироловой изоляцией обматывают тремя-четырьмя слоями кабельной бумаги, а кабели с кордельно-бумажной изоляцией — не менее чем двумя слоями кабельной бумаги, накладывают свинцовую оболочку (свинец с присадкой сурьмы 0,4-0,8%) толщиной 1,1-2,5 мм и защитные покровы в зависимости от условий прокладки (рис. 20-16).

Небронированные и бронированные стальными лентами кабели марок ТЗГ, ТЗБ и ТЗБГ и жилами диаметром 0,8 и 0,9 мм изготовляют с числом четверок 3-114, а с жилами диаметром 1,2 мм — 3-61 четверок, экранированные кабели марок ТЗЭГ, ТЗЭБ и ТЗЭБГ -с числом четверок 3 — 37, кабели, бронированные стальными проволоками с жилами диаметром 0,8 и 0,9 мм, -с числом четверок 7-37, а с жилами 1,2 мм-3-37 четверок.

Кабели в алюминиевой оболочке толщиной 1,15- 2,20 мм марки ТЗАВБ изготовляют с защитным покровом из поливинилхлоридного пластиката толщиной 1,5 мм и нормальными бронепокровами. Кабель с алюминиевыми жилами диаметром 1,6 мм с кордельно-бумажной изоляцией с числом четверок 3-19 в алюминиевой оболочке с защитными покровами из поливинилхлоридного пластиката и нормальными бронепокровами (марки АТЗАВБ) предназначен для тех же условий, что и кабели ТЗБ.

Строительная длина кабелей с кордельно-бумажной изоляцией 425 м±1% или кратная этому значению. Сопротивление изоляции не менее 10 000 Мом-км; рабочая емкость не более 36±6 нф/км; емкостные связи К ₁ не более 280 пф и Кв ₉ -К ₁₂ не более 200 пф на строительную длину. Емкостные асимметрии между жилами основных цепей и землей e1 я е ₂ не более 1 100 пф.

Низкочастотные кабели связи с изоляцией из пористого полиэтилена в алюминиевой оболочке и различными защитными покровами марок ТЗПАП, ТЗПАБП, ТЗПАКП и ТЗПАПБ изготовляют с медными токоподводящими жилами диаметром 0,9 и 1,2 мм, скрученными в 4, 7, 14 или 19 четверок. Четыре изолированные жилы разный цветов скручивают, в четверку с шагом не более 300 м с заполнением из полиэтиленового корделя в центре. Каждую четверку обматывают хлопчатобумажной пряжей или пряжей из синтетических волокон. Четверки скручивают в кабель с шагом не более 25D (причем скрутку смежных повивов производят в противоположных направлениях) обматывают 8 лентами кабельной бумаги толщиной 0,12 мм или 6 лентами толщиной 0,17 мм и накладывают алюминиевую оболочку толщиной 1,2- 2,5 мм. Поверх алюминиевой оболочки накладывают соответствующие защитные покровы, предохраняющие ее от коррозии.

Кабели марки ТЗПП изготовляют с токоподводящими жилами диаметром 0,9 и 1,2 мм, изолированными пористым полиэтиленом. Поверх скрученных в кабель четверок накладывают герметичную оболочку из полиэтилена толщиной 1,5-2,6 мм (в зависимости от числа четверок в кабеле), четыре алюминиевые ленты толщиной 0,15 мм, одну медную проволоку диаметром 0,3-0,5 мм и вторую герметичную оболочку из поливинилхлоридного пластиката толщиной 1,8-3,1 мм. В кабелях ТЗППБ поверх оболочки накладывают стандартные бронепокровы. Строительная длина кабеля 425±б м; сопротивление изоляции не менее 10000 Момoкм; рабочая емкость кабелей с жилами диаметром 0,9 мм 31±3 нф <км, а диаметром 1,2 мм 33±3 нф/км; средние значение коэффициентов емкостной связи K₁ соответственно 55 и 30 пф и максимальные значения 180 и 100 пф; средние значения коэффициентов К _9-12 30 пф и максимальные значения 100 пф; коэффициенты емкостной асимметрии e ₁ и е ₂ имеют средние значения 150 пф и максимальные 600 пф.

Низкочастотным кабелям с алюминиевыми жилами с пористой полиэтиленовой изоляцией в оболочке из поливинилхлоридного пластиката присвоены марки АТЗПВГ и АТЗПВБ. Токоподводящие жилы этих кабелей изготовляют из алюминиевой проволоки диаметром 1,6 мм с изоляцией из пористого полиэтилена толщиной 1,1 мм. Четыре или семь четверок скручивают в кабель, обматывают хлопчатобумажной пряжей, накладывают поясную изоляцию из сплошного полиэтилена толщиной 1,0 мм, экран из алюминиевой ленты толщиной 0,10- 1,15 мм и оболочку из поливинилхлоридного пластиката или светостабилизированного полиэтилена толщиной 2 мм.

Кабель марки АТЗПВБ изготовляют бронированным двумя стальными лентами с обычными защитными покровами. Строительная длина кабеля 425±5 м.

Самонесущий кабель дальней связи (Япония) изображен на рис. 20-17. Кабель с токоподводящими жилами диаметром 1,2 мм с кордельно-бумажной изоляцией заключен в оболочку из поливинилхлоридного пластиката или полиэтилена с параллельно уложенным стальным тросом сечением 6-60 мм 2 , скрученным из 7-19 оцинкованных проволок общей .разрывной прочностью до 67 кн. Поверх оболочки кабеля и несущего троса накладывают спираль из стренги стальных проволок, защищенных от коррозии слоем поливинилхлоридного пластиката или полиэтилена.

Источник

Кабели связи

Кабели связи предназначаются для того, чтобы осуществлять передачу самой различной информации, электрической энергии и сигналов связи.

Также, с их помощью осуществляется электрическое соединение в самых различных электротехнических устройствах.

Виды кабелей связи

По способу прокладки кабели связи классифицируются на воздушные, подземные, подводные и настенные. А вот согласно спектру передаваемых частот – низкочастотные (до 10 кГц) и высокочастотные (свыше 10 кГц).

В них жилы могут располагаться симметрично и коаксиально. Низкочастотные кабели – это внутрирайонные, городские телефоны и т.д. Высокочастотные – провода дальней связи.

В большинстве случаев жила, по которой проходит ток, изготавливается из мягкой медной проволоки. Но существуют и такие кабели, в которых используется оцинкованная сталь (П-274М и ПТПЖ марки).

Пучковая структура кабелей связи

Сегодня многие кабеля производятся с пучковой конфигурацией. Тут пары скручиваются по 5 либо 10 пучков, которые, в свою очередь, могут свиваться по 50 или 100 пар.

Формирование пучка осуществляется при помощи двух ниток, которые обвивают его по спирали. Для их отличия между собой присутствует цветная нитка.

Повивная структура кабелей связи

Такие кабели связи в нынешнее время уже перестали выпускать, но они ещё активно применяются. Тут пары делятся на специальные слои, которые и называются повивами. В зависимости от ёмкости такого кабеля их количество может быть различным.

Первая пара в повиве имеет красный цвет, а вторая – синяя. Именно она и задаёт направление счёта. Все остальные имеют одинаковый цвет. Из-за того, что пары в таком кабели считать очень тяжело, жилы просто сращиваются попарно.

Сбор жил осуществляется на самой последней стадии монтажа в момент прозвонки. Именно поэтому такая система не стала популярной. Очевидным плюсом такого кабеля является его толщина, ведь пары в нём укладываются очень плотно.

Изоляция кабелей связи

Предназначается она для того, чтобы обеспечить защиту проводов от воздействия самых различных внешних факторов. Оболочка может иметь один либо несколько армирующих слоёв, в качестве которых может применяться: пластмасса, резина, металл, ткань и многое другое.

Кабели, предназначенные для передачи электрического сигнала, могут оснащаться специальным экраном, состоящего из фольги, металлической сетки либо полимерной плёнки с тонким покрытием металла.

Для изоляции токопроводяцих жил в кабелях связи используется полиэтилен. Но почему не ПВХ, который очень часто применяется в проводке? Тут всё очень просто.

Для того чтобы качественно и эффективно осуществлять передачу сигнала, важным параметром является среда, в которой этот сигнал будет протекать. Именно она должна обладать минимальными диэлектрическими потерями.

Полиэтилен является диэлектриком неполярного типа и как раз способен гарантировать необходимые параметры, нужные для эффективной передачи информации.

Такой диэлектрик состоит из нейтральных атомов и молекул, которые не обладают электрическими свойствами, если на них не воздействовать при помощи электрического поля.

ПВХ как раз является полярным диэлектриком, в котором присутствует электрический момент ещё до того, как на него воздействует электрическое поле. Всё это может привести к существенным диэлектрическим потерям.

Также, кабели для связи могут иметь комбинированную изоляцию: воздушно-полиэтиленовой либо полиэтиленово-воздушной.

Оболочка в таких изделиях используются следующих видов: свинцовая, алюминиевая, свинцовая, стальная, металлопластмассовая либо пластмассовая.

Устойчивость кабелей к нагреванию

Нагревостойкость, которой обладает диэлектрик, представляет собой такую способность данного материала, позволяющую выдерживать самые различные воздействия высокой температуры в течение всего установленного времени своей эксплуатации. При этом все характеристики кабеля остаются неизменными.

Огнестойкость определяет способность кабельного изделия продолжать своё функционирования после воздействия на него источника пламени в течение установленного отрезка времени.
