• Расчет сечения по току/мощности. Расчет сечения кабеля исходя из мощности нагрузки или тока с учетом условий прокладки, материала проводника и потерь напряжения, а также подбор кабеля, провода.
• Максимальный ток по сечению. Определение максимального тока и нагрузки на известный проводник.
• Выбор устройства защиты. Расчет автоматических выключателей, УЗО и дифференциальных автоматов, а также их подбор.

Справочная информация, необходимая при работе с кабелем, проводом и электрикой, находится в разделе «Полезная информация».

Калькулятор позволяет производить расчет сечение кабеля по току или мощности, исходя из параметров общей нагрузки и поступающего напряжения. При этом учитываются условия прокладки, материалы изготовления проводов, возможные потери напряжения и критерии выбора проводника. Функционал раздела позволяет также произвести расчет максимального тока и нагрузки на проводник с заданными параметрами и выбрать устройства защиты (автоматические выключатели, дифференциальные автоматы и УЗО).

Как производится расчет сечения кабеля:

• Укажите исходные данные (ток или мощность), напряжение, материал изготовления проводника (медь или алюминий), тип проводки (открытую или закрытую в трубе), количество проводов (при прокладке коммуникации в трубе);
• Отметьте дополнительные условия (длину провода, допустимые потери);
• Нажмите на кнопку «Рассчитать» и сохраните полученные параметры;
• Нажмите кнопку «Подобрать» для подбора товаров у нас в Каталоге по результатм расчета.

Расчет сечения кабеля носит исключительно рекомендательный характер и не может гарантировать 100% верность подсчетов. Однако чем больше достоверных данных вы введете в соответствующие поля, тем выше будет процент соответствия.

Источник

Расчет сечения кабеля по мощности и току – Калькулятор

Расчет сечения кабеля по мощности нагрузки и длине с помощью калькулятора – расчет сечения кабеля по току онлайн, с помощью формул, таблиц.

С помощью нашего калькулятора вы можете выполнить расчет сечения кабеля по мощности (нагрузке) или току с учетом длины линии с минимальной погрешностью. В качестве основных показателей выступает материал проводника (медь, алюминий), напряжение (220 В / 380 В) и нагрузка/сила тока в цепи. Способ укладки кабеля влияет на сечение проводника – для закрытых кабелей требуется большее сечение, поскольку из-за ограниченного теплообмена металл нагревается сильнее. После проведения классического расчета по мощности/току, дополнительно проводится расчет по длине проводника – из получившейся пары значений выбирается наибольшее. Теоретическое обоснование расчета представлено ниже в виде формул и таблиц. Возможно вас заинтересует только калькулятор потерь напряжения.

Смежные нормативные документы:

• ПУЭ-7 «Правила устройства электроустановок»
• СП 76.13330.2016 «Электротехнические устройства»
• ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 «Электроустановки низковольтные. Выбор и монтаж электрооборудования»
• ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»

ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В»

ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок»

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»

ГОСТ 433-73 «Кабели силовые с резиновой изоляцией»

Как рассчитать сечение кабеля по мощности?

Первый шаг. Рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

• P₁, P₂ .. – мощность электроприборов, Вт;
• K_с – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

Второй шаг. Затем определяется номинальная сила тока в цепи:

I = P_сум / (U × cos ϕ)

• P_сум – суммарная мощность электроприборов;
• U – напряжение в сети;
• cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

Третий шаг. На последнем этапе используются таблицы, согласно ПУЭ (Правила устройства электроустановок).

Таблица сечения медного кабеля по току по ПУЭ-7

Сечение проводника, мм 2	Ток, А, для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0.5	11	—	—	—	—	—
0.75	15	—	—	—	—	—
1	17	16	15	14	15	14
1.2	20	18	16	15	16	14.5
1.5	23	19	17	16	18	15
2	26	24	22	20	23	19
2.5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Таблица сечения алюминиевого кабеля по току по ПУЭ-7

Сечение проводника, мм 2	Ток, А, для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одногодвухжильного	одного трехжильного
2	21	19	18	15	17	14
2.5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

В правилах устройства электроустановок 7-го издания нет таблиц сечения кабеля по мощности, имеются только данные по силе тока. Поэтому рассчитывая сечения по таблицам нагрузки в интернете, вы рискуете получить неверные результат.

Выбор сечения кабеля по силе тока

Первый шаг. Расчет проводится абсолютно аналогичным образом, то есть сначала рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

• P₁, P₂ .. – мощность электроприборов, Вт;
• Kс – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

Второй шаг. Затем определяется номинальная сила тока в цепи (для постоянного и переменного тока (1-фазного/3-фазного) соответственно):

I = P_сум / U
I = P_сум / (U × cos ϕ)
I = P_сум / (U × cos ϕ × √3)

• P_сум – суммарная мощность электроприборов;
• U – напряжение в сети;
• cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.95.

Третий шаг. На последнем этапе используются те же таблицы, согласно ПУЭ (Правила устройства электроустановок), которые расположены выше.

Расчет сечения кабеля по длине

Первый шаг. Сначала определяется номинальная сила тока в цепи:

I = P_сум / (U × cos ϕ)

• P_сум – суммарная мощность электроприборов;
• U – напряжение в сети;
• cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.95.

Второй шаг. Затем рассчитываются сопротивление проводника:

• dU – потери напряжения, не менее 1% (0.01) и не более 10% (0.1);
• I – сила тока.

Третий шаг. Выполняется расчет сечения токопроводящей жилы по формуле:

Источник

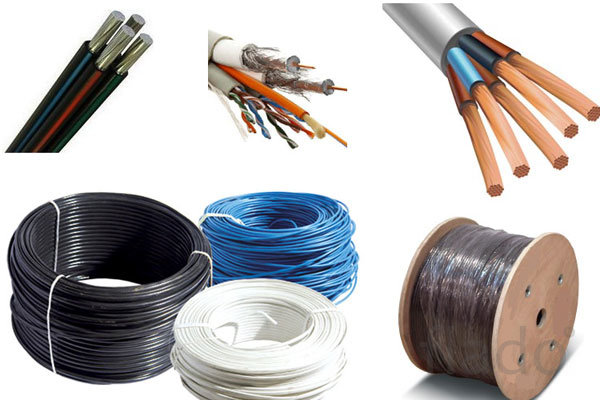

Выбор кабеля.

Выбор кабеля — не такое уж простое дело, как может показаться. Главное, чем нужно руководствоваться — это приобретение товара только от популярного производителя. Второе, не менее важное — это металл, из которого произведён кабель. Конечно, дешевле будет алюминиевый, но при контакте с окружающей средой этот металл быстро окисляется. К тому же, его ограниченная гибкость и относительно небольшая проводимость, если сравнивать с кабелем из качественной меди, также свидетельствуют не в его пользу. Лучший выбор кабеля всё же медь. Он стоит дороже, но служить будет исправней и дольше.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

Ещё важнейшая деталь — это сечение кабеля. Его рассчитывают, опираясь на нагрузку сети. Проводимость алюминиевого провода обычно составляет примерно 60% от проводимости меди, поэтому алюминий нужно выбирать сечением на одну ступень выше. Измеряется сечение квадратными миллиметрами (мм 2 ), основные виды сечений таковы: 0.75; 1; 1.5; 2.5; 4; 6; 10.

В жилых помещениях выбор кабеля падает на определённые виды, в которых используется особо эластичный пластикат в качестве изоляции, вследствие чего повышается безопасность эксплуатации. Популярны для жилых помещений такие виды: ППС бытовой провод, кабель ВВГ или ВВГнг, или NYM. Мело-резиновая изоляция как дополнительный слой в последнем виде NYM помогает избежать трещин в кабеле при работе в непростых условиях.

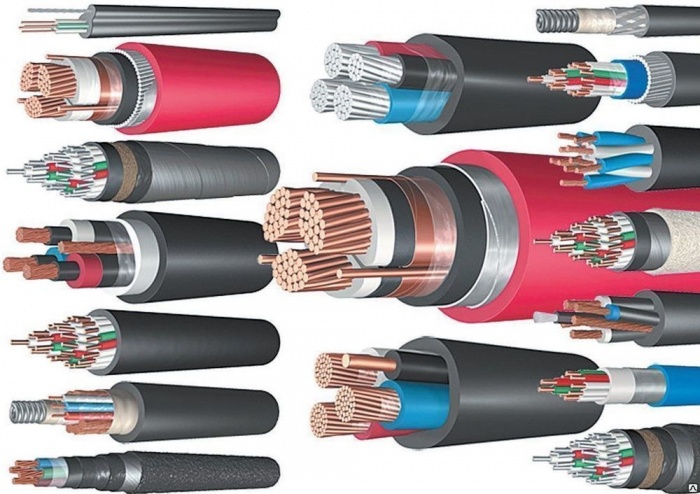

Рассмотрим каждый вид кабеля подробнее.

— ПВС — на медной основе, скрученный, круглого сечения, отличается особой гибкостью. Используется в бытовых электроприборах, системах микроклимата, электроинструментах, садоводческой малой механизации, из него производят удлинители. Монтируется этот вид в температурном диапазоне от -15 до +40 градусов С. Изолирован провод ПВХ-пластикатом, в качестве токопроводящей жилы используется медная отожжённая проволока, имеющая особую гибкость.

— ВВГ — кабель силового назначения, выбор кабеля с такими параметрами подходит для передачи, распределения электричества в стационарных условиях при напряжении 0,66 и 1 кВ, температура окружения при этом желательна от -50 до +50 градусов С. Относительная влажность рекомендуется не менее 98% (если эксплуатация происходит при t около +35 градусов С). Очень хорошо себя зарекомендовал при прокладке в сухих, влажных помещениях на производстве, в блоках и на кабельных эстакадах.

Прокладку такого кабеля можно производить без предварительного прогрева, температура не ниже -15 градусов С. Радиус изгиба такого материала — не менее 6 его диаметров. В качестве токопроводящей жилы здесь одно-, а также многопроволочная жила, изолирован кабель ПВХ пластификатом. Оболочку составляет также пластификат.

— ВВГ кабель с индексом «НГ». Если выбор кабеля осуществляется для зон с повышенной пожароопасностью, то больше подойдёт образец с индексом «НГ», изолированный ПВХ-пластификатом пониженной горючести. Укладка данного вида должна предполагать радиус изгиба от 6 диаметров поперечных его сечений. Жила такого кабеля имеет круглое сечение, проволока медная. Если сечение достигает 16 мм2 и более, содержимое кабеля производят многопроволочным. Используется как в сухих помещениях, так и на воздухе, в зданиях с повышенной влажностью, а также в блоках и на кабельных эстакадах. Для траншей (прокладка в земле) такой вид не подходит.

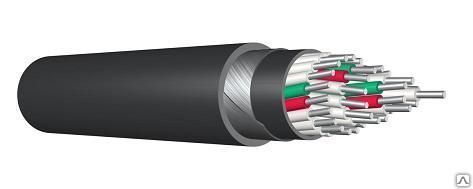

— ВВГнг LS кабель — токопроводящая жила в нём имеет маркировку 1 или 2 класса (параметры ГОСТ), однопроволочная или многопроволочная, по форме круглая, секторная. Изолирован ВВГнгLS поливинилхлоридом с пониженной пожароопасностью. Все изолированные ПВХ жилы в кабеле имеют свою расцветку. Нулевые жилы обычно помечаются голубым цветом, а жилы заземления обычно желто-зеленой расцветки (двухцветные). Изолированные жилы двухжильных, трёх- и четырёхжильных конструкций скручены. Двухжильные, трёхжильные кабели имеют одинаковое сечение. В четырёхжильных обычно все жилы имеют одинаковое сечение, кроме одной меньшего (жила заземления, нулевая).

Кабель ВВГнгLS имеет огнеупорные качества, не способен распространять горение, со слабым газо- и дымовыделением. Передаёт и распределяет энергию на переменном номинальном напряжении 660 В, 1000 В при частоте 50 Гц. Это лучший выбор кабеля для промышленной эксплуатации, применяется для атомных станций. Налажена широкая поставка его на экспорт и внутренний рынок.

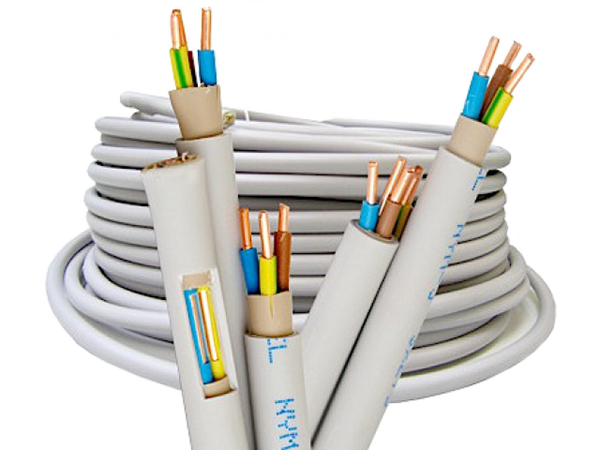

— NYM кабель — для промышленного, бытового монтажа электрических сетей внешнего и внутреннего порядка. Вне помещений его можно применять только если нет прямых лучей солнечного света. Часто прокладывается сверху штукатурки, в ней, под ней, в сухой, влажной, мокрой среде. Довольно часто выбор кабеля такого образца падает на способ прокладки в бетоне, кирпиче. Не следует применять в прямой запрессовке в виброзасыпной, штамповочный бетон — в таких случаях кабель прокладывают только в специальных установочных каналах или трубах.

Жила в таком кабеле однопроволочная медная, изолирована каждая ПВХ пластикатом определенной расцветки:

• двухжильные: чёрная, голубая
• трёхжильные: жёлто-зелёная, голубая, чёрная
• четырёхжильные: коричневая, жёлто-зелёная, голубая, чёрная
• пятижильные: чёрная + чёрная с особой маркировкой, жёлто-зелёная, коричневая, голубая

Промежуточная оболочка сделана из мелонаполненной резины, которая помогает легко расщеплять кабель, если это нужно при монтаже, повышает гибкость, повышает пожарную безопасность. Наружная оболочка — светло-серый ПВХ пластификат.

Если выбор кабеля пал на продукцию с изоляцией из полиэтилена, то хорошо зарекомендовали себя провода из специального самозатухающего полиэтилена (Пс). Ещё один совет: всегда покупайте провод с запасом, ведь в случае нехватки лучше отрезать, чем нарастить.
