- Результаты поиска: оптический кабель 50/125
- 4 волокна Многомодовый 50/125 для внешней прокладки
- Купить кабель 4 волокна Многомодовый 50/125 для внешней прокладки по доступной цене предлагает компания «Альфа-Сети».
- Чем отличаются кабели SingleMode и MultiMode? — Особенности 2 видов оптоволокна
- Особенности оптоволокна разных типов
- Особенности многомодового оптоволокна
- Классификация MultiMode волокон по стандарту ISO/IEC 11801
- Классификация ММ волокон
- Особенности одномодового оптоволокна
- Классификация SingleMode волокон по стандартам ITU-T G.652-657
- Где применяют 2 типа кабелей?
Результаты поиска: оптический кабель 50/125
Наличие в магазине:
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 4 волокна, single loose tube, гелезаполненный, с силовыми элементами, бронированный гофрированной стальной лентой, внешний, PE, -50°С — +70°С, черный?
Сделано в России
Кабель волоконно-оптический DT ОМ2,50/125 мкм,16 волокон в буферном покрытии
Кабель волоконно-оптический DT ОМ2,50/125 мкм,12 волокон в буферном покрытии
Кабель волоконно-оптический DT ОМ2,50/125 мкм,4 волокна в буферном покрытии
Кабель волоконно-оптический 50/125 (OM3) многомодовый, 2 волокна, duplex, zip-cord, плотное буферное покрытие (tight buffer) 3.0 мм, для внутренней прокладки, LSZH, аква
Сделано в России

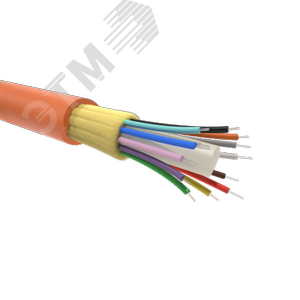

Кабель волоконно-оптический 50/125 (OM2) многомодовый 16 волокон плотное буферное покрытие (tight buffer) для внутренней прокладки LSZH -40°C — +70°C оранжевый (FO-DT-IN-50-16-LSZH-OR)
Кабель волоконно-оптический 50/125 (OM2) многомодовый 8 волокон армированный стекловолокном волокна в оптическом модуле с гидрофобным гелем (loose tube) для внешней прокладки PE черный
Сделано в России
Кабель волоконно-оптический 50/125 (OM3) многомодовый 2 волокна плотное буфер (FO-DT-IN/OUT-503-2-HFLT)
Сделано в России
Кабель волоконно-оптический 50/125 (OM4) многомодовый 2 волокна duplex (FO-D2-IN-504-2-HFLTx-MG)
Сделано в России
Кабель волоконно-оптический 50/125 (OM3) многомодовый 8 волокон
Сделано в России
Кабель волоконно-оптический 50/125 (OM4) многомодовый 4 волокна (FO-FD-IN/OUT-504-4-HFLT)
Сделано в России
Кабель волоконно-оптический 50/125 (OM3) многомодовый 2 волокна плотное буфер (FO-DT-IN/OUT-503-2-FRHF)
Сделано в России
Кабель волоконно-оптический 50/125 (OM2) многомодовый плоский 16 волокон со стеклопласт. прутками волокна в оптическом модуле с гидрофобным гелем (loose tube) для внешней прокладки 3кН PE -50°С — +70°С черный (FO-STF-OUT-50-16-PE-BK)
Кабель волоконно-оптический 50/125 (OM2) многомодовый, 24 волокна, безгелевые микротрубки 1.06 мм (micro bundle) , внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
Кабель волоконно-оптический 50/125 (OM3)многомодовый4 волокнасупергибкийброни (FO-AWS1-IN-503-4-LSZH-A)
Сделано в России
Кабель волоконно-оптический 50/125(OM4) многомодовый 12 волокон (FO-FD-IN/OUT-504-12-HFL)
Сделано в России
Кабель волоконно-оптический 50/125 (OM2) многомодовый, 4 волокна, с металлическим тросом (2.2 мм), волокна в оптическом модуле с гидрофобным гелем (loose tube), для внешней прокладки, PE, -60°С — +70°С, черный
Сделано в России
Кабель волоконно-оптический 50/125 (OM2) многомодовый 16 волокон одномодульный (FO-STFR-IN-50-16-LSZH-O)
Сделано в России
Кабель волоконно-оптический 50/125(OM4) многомодовый 24 волокна (FO-FD-IN/OUT-504-24-HFL)
Сделано в России
Кабель волоконно-оптический 50/125 (OM3) многомодовый 4 волокна плотное буфер (FO-DT-IN/OUT-503-4-FRHF)
Сделано в России
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
4 волокна Многомодовый 50/125 для внешней прокладки
Розница | 142,32 ₽ |
Ваша цена | 118,22 ₽ |
Спец. цена | Узнать цену |
+70), PE, черный, (F50040106B)
+70), PE, черный, (F50040124B)
+70), PE, черный, (F40040125B)
+70), PE, черный Teldor
Розница | 116,24 ₽ |
Ваша цена | 107,53 ₽ |
Спец. цена | Узнать цену |
Розница | 453,00 ₽ |
Ваша цена | 416,00 ₽ |
Спец. цена | Узнать цену |
Розница | 188,00 ₽ |
Ваша цена | 170,00 ₽ |
Спец. цена | Узнать цену |
Розница | 273,00 ₽ |
Ваша цена | 246,00 ₽ |
Спец. цена | Узнать цену |
4 волокна Многомодовый 50/125 для внешней прокладки используется для прокладки оптоволоконных сетей вне зданий: в кабельных лотках, канализации, тоннелях, коллекторах, в грунте, на эстакадах и мостах и т.д.
Свободное пространство заполнено гидрофобным гелем, также имеются водоблокирующая и стальная ленты.
Купить кабель 4 волокна Многомодовый 50/125 для внешней прокладки по доступной цене предлагает компания «Альфа-Сети».
Описание, фото и подробные характеристики моделей размещены в каталоге.
Связаться с нами можно при помощи удобной формы обратной связи или по телефону +7 (495) 223-46-58.
Источник
Чем отличаются кабели SingleMode и MultiMode? — Особенности 2 видов оптоволокна
04 марта 2021 17:31
В статье поговорим об одномодовых и многомодовых волокнах, их классификациях и сферах применения. Читайте, чтобы выбрать подходящий оптоволоконный кабельдля вашей сети.
Особенности оптоволокна разных типов
Оптические волокна имеют две важные составляющие:
- Сердечник — передает световой сигнал. Эту часть еще называют ядром или сердцевиной.
- Наружная оболочка — это граница, которая не дает излучению выйти за пределы сердцевины. Еще называется демпфером.
Волокна делят на одно- или многомодовые по количеству мод — световых лучей, которые способны пройти через ядро. В зависимости от его размера, в оптоволокне распространяется либо одна, либо несколько мод. Если диаметр у сердечника маленький, то он может пропустить только одну моду, если большой — несколько.
Диаметры ядра двух типов волокна таковы:
- одномодовое — до 10 микрон, чаще — 9 мкм;
- многомодовое — до 62,5 микрон, популярнее — 50 мкм.
Толщина же оболочки одинакова у обоих типов. Она составляет 125 микрон.
Дроп кабель или любой другой вид оптического провода может отличаться показателем преломления демпфера и ядра — профилем. Если показатель по сечению равномерен, то профиль называется ступенчатым. Он подходит для волокна типа SM, а вот в ММ типе может ухудшить прохождение сигнала, поскольку появляется дисперсия — искажение формы светового импульса. Она возникает из-за разных маршрутов, по которым распространяются отдельные моды.
Чтобы снизить дисперсию, оптоволокно изготавливают с другим профилем, где оптическая плотность плавно снижается от центра к границе. Он называется градиентным. Благодаря этому маршруты, по которым распространяются боковые моды, корректируются. Такие многомодовые волокна стоят дороже, однако они показывают лучшее качество сигнала.
Особенности многомодового оптоволокна
У многомодового волокна ограничены дальность и скорость сигнала. Также они характеризуются большим затуханием, если сравнивать с SM-волокном. Однако есть и плюс. Он заключается в том, что не требуют слишком точной юстировки, так как ММ волокно толще.
Классификация MultiMode волокон по стандарту ISO/IEC 11801
Всего существует 4 категории ММ. Модели отличаются:
- толщиной сердцевины;
- коэффициентом широкополосности (КШ) — определяет дистанцию, на которую распространяется сигнал на определенных длинах волн;
назначением.
Примечание: показатели затухания для всех классов одинаковы, но зависят от длины волны — для 850 нм значение составляет 3,5 Дб/км, для 1300 нм — 1,5 Дб/км.
Классификация ММ волокон
Класс | Диаметры (мкм) | КШ (МГц*км), Длина волны 850 нм / 1300 нм | Назначение | |
ОМ1 | 62,5/125 | 200 | 500 | В новых системах не используется. Предназначен лишь для расширения старых сетей. |
ОМ2 | 50/125 | 500 | 500 | Для передачи данных до 1 Гбит/с на дистанции 550 м максимум. |
ОМ3 | 50/125 | 1500 | 500 | Может обеспечить пропускную способность до 10 Гбит/с. При этом дистанция передачи данных составляет максимум 300 метров. |
ОМ4 | 50/125 | 3500 | 500 | Обеспечивает ту же скорость, что и предыдущий вариант, но работает на больших расстояниях — до 550 метров. |
Интересно: в 2016 г. утвердили ОМ5. Эти волокна дают возможность использовать технологию уплотнения по коротким длинам волн SWDM. При этом технология может применяться с 4 разными длинами. Это позволяет повысить пропускную способность в четыре раза и при этом сохранить, и даже немного увеличить, максимальную длину линии. Впрочем, в нашей стране волокна 5-го класса почти не используются: чтобы раскрыть их преимущества необходимы трансиверы с поддержкой SWDM: пока о массовом внедрении такого волокна речь не идет.
Особенности одномодового оптоволокна
В SM волокне нет дисперсии, поэтому у него меньше величина затухания и больше расстояние, а также скорость передачи сигнала. Однако такое оптическое волокно требует высокой точности юстировки и ввода излучения. Это делает монтаж и обслуживание сети сложнее, да и оборудование для работы с одномодовыми кабелями в среднем стоит дороже.
Примечание: раньше SM волокно стоило больше, а потому применялось только для дальних дистанций. Сейчас же дроп кабель оптический с одномодовым волокном стали использовать и для сетей с небольшой протяженностью.
Классификация SingleMode волокон по стандартам ITU-T G.652-657
Тип (G.) | Длина волны (нм) | Дисперсия | Примечание |
652 | 1300 | несмещенная | Популярны всеволновые волокна G.652.C и G.652.D. На 1383 нм они характеризуются малым затуханием. По этой причине подходят для CWDM систем. |
654 | 1550 | смещенная длина волны отсечки | Показатель затухания не достигает и 0,18 Дб/км. Используется для наземных и подводных ВОЛС. Такое волокно сложно изготавливать, поэтому стоит оно недешево. |
655 | от 1530 до 1565 | ненулевая смещенная | Не используется с системами DWDM. |
656 | от 1460 до 1625 | ненулевая смещенная | Можно использовать в DWDM и CWDM системах. |
Примечание: существует еще G.657. Особенность такого волокна заключается в том, что оно не является чувствительным к потерям на макроизгибе. Отметим, что у этого типа есть несколько подклассов. Они отличаются радиусом изгиба и значением потерь соответственно. Эти показатели указывают в характеристиках кабелей.
Где применяют 2 типа кабелей?
Исходя из вышенаписанного, можно определить сферы использования одно- и многомодовых кабелей. Так, первый тип подходит для передачи данных на дальние дистанции. Это делает его подходящим вариантом для магистральных, городских линий связи. Для небольших участков сети подойдет многомодовый вариант.
Также при выборе стоит помнить о типе кабеля по способу монтажа. По этому признаку модели тоже делят на два вида:
- Оптический кабель для наружной прокладки — монтажа в грунте, на опорах и столбах (подвесной вариант), в колодцах и коллекторах, водоемах.
- Для монтажа внутри зданий применяется оптический кабель для внутренней прокладки.
Отметим, что внешний оптический кабель обычно оснащается очень плотной оболочкой черного цвета. Она эффективно защищает волокна от механических повреждений и осадков, ультрафиолета и прочих воздействий окружающей среды. Оптический кабель внутренний обычно оснащается белой или цветной оболочкой. Нередко она обладает дополнительными свойствами: является малодымной и/или огнестойкой, не выделяет галогенов при горении. Также существует универсальный в плане монтажа провод. Это ftth кабель.
Зная особенности разных типов оптического волокна, вы сможете правильно спроектировать и построить ВОЛС.
