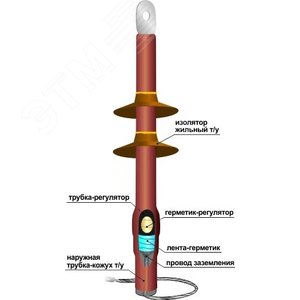

Муфта кабельная концевая 10ПКНтО-1х(70-120)

Сделано в России

Муфта кабельная концевая 10ПКВтО-1х(70-120)

Сделано в России

Муфта кабельная 3КНТп -10- 70/120 -Б- (КВТ)

Сделано в России

Муфта кабельная 1ПКВТ -10- 800 -Б- (КВТ)

Сделано в России

Муфта кабельная 1ПКНТ -10- 800 -Б- (КВТ)

Сделано в России

Муфта кабельная 1ПКНТ -10- 35/50 (КВТ)

Сделано в России

Муфта кабельная 1ПКНТ -10- 150/240 (КВТ)

Сделано в России

Муфта кабельная 1ПКНТ -10- 35/50 -Б- (КВТ)

Сделано в России

Муфта кабельная 1ПКНТ -10- 150/240 -Б- (КВТ)

Сделано в России

Муфта кабельная 1ПКВТ -10- 150/240 -Б- (КВТ)

Сделано в России

Муфта кабельная 1ПКНТ -10- 300/400 -Б- (КВТ)

Сделано в России

Муфта кабельная 3ПКНТп -10- 70/120 -Б- (КВТ)

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Особенности конструкции и монтажа соединительных муфт для кабелей из сшитого полиэтилена на 10кв

Подписка на рассылку

Соединительные муфты – это приспособления, которые служат для связи между собой элементов кабелей и проводки. Такие виды муфт широко используются для того, чтобы предотвратить элементы проводки от повреждений, вызванных механическими воздействиями, для того чтобы предохранить проводку от коррозии и попадания в нее влаги. Соединительные муфты применяются при монтаже различных видов проводов. Соединительные муфты для кабеля из сшитого полиэтилена на 10 кВ имеют свои конструктивные и функциональные особенности, вызванные своеобразием тех видов кабелей, для соединения которых они предназначены.

Изоляция на основе сшитого полиэтилена имеет ряд особенностей. В первую очередь, следует отметить, что такой вид изоляции обладает высокой устойчивостью к температурным воздействиям. Это приводит к тому, что кабели эксплуатируются при температурах, которые выше, чем те, что характерны для работы кабелей с другими типами изоляции. Это накладывает определенные дополнительные требования и на муфты, которые предназначаются для использования вместе с таким типом проводки.

Муфты, используемые при напряжении 10кВ, имеют три контура герметичности, которые обеспечивают надежность соединения:

• герметик, который заполняет межфазное пространство;
• внутренний термоусаживаемый кожух;
• внешний кожух.

Перед тем как проводить монтаж проводки, следует уточнить тип металлического экрана, который применяется на монтируемом кабеле с изоляцией из сшитого полиэтилена. Стандартная комплектация предусматривает наличие проволочного медного экрана. Однако возможны и другие типы экранирования. Выбирать тип муфты для соединения кабелей следует, исходя из этой особенности конструкции проводки.

Когда проводятся монтажные работы, следует большое внимание уделить тому, чтобы экранирование осталось целым – не следует допускать, чтобы происходило обламывание оболочек экрана, так как при его монтаже к муфте может произойти уменьшение площади поперечного сечения провода, что скажется на качестве соединения.

Типичные ошибки, часто возникающие при монтаже соединительных муфт.

Соединительные муфты для кабеля из сшитого полиэтилена на 10 кВ имеют ряд особенностей, которые приводят к тому, что при электромонтаже могут возникнуть недочеты, приводящие к различным дефектам, угрожающим правильной эксплуатации проводки. Наиболее характерными ошибками при монтаже соединительных муфт являются:

1. Несоблюдение правил организации места монтажа. То место, где будет производиться установка муфта, должно быть оборудовано таким образом, чтобы свести к минимуму вероятность попадания в нее грязи и влаги.

2. Некачественное присоединение муфты кабелю. Перед монтажом следует удостовериться, что соединитель и гильза имеют одинаковое сечение и муфта предназначена для того типа жилы, который используется в кабеле.

3. Нарушение герметичности. Когда производится усадка внешнего кожуха, следует использовать дополнительные подмотки. Когда производится закладка муфты в кабельную трассу или траншею, нужно ее еще раз осмотреть на предмет наличия повреждений.

Соединительные муфты для одножильного кабеля из сшитого полиэтилена 1ПСТ010 могут применяться для соединения различных кабелей и отличаются высоким качеством применяемых для их изготовления композиционных материалов. Соединительные муфты для трехжильного кабеля из сшитого полиэтилена 3ПТС-10 имеют трубки для выравнивания напряженности электрического поля, что позволяет обеспечить надежность эксплуатации высоковольтных муфт.

Источник

Кабельные муфты для кабелей с изоляцией из сшитого полиэтилена на 6(10) кВ

Подписка на рассылку

Для объединения в единую линию кабелей с изоляцией из сшитого полиэтилена (СПЭ) невозможно обойтись без использования муфт. Для вышеупомянутых типов кабелей на данный момент производятся две основные разновидности муфт — соединительные и концевые.

Общие характеристики соединительных и концевых муфт для кабелей с СПЭ-изоляцией

Любая муфта предназначена для использования в том или ином диапазоне напряжения. Например, соединительные и концевые кабельные муфты 10 кВ нельзя эксплуатировать в сетях с напряжением более высокого значения.

Муфты для кабелей с изоляцией из сшитого полиэтилена (как, в принципе, и соединительная муфта для бронированного кабеля или любого другого типа) можно дополнительно разделить еще на две категории в зависимости от способа их монтажа — термоусаживаемые и холодной усадки. Первые для установки требуют наличие высокой температуры, подаваемой с бензиновой горелки, промышленного фена или другого источника тепла. При воздействии температуры термоусаживаемые муфты схватываются, плотно скрепляя внутри себя кабельные жилы, не давая возможности влаге проникнуть внутрь соединения.

Муфты холодной усадки не требуют источника тепла для монтажа. Ее достаточно надеть на место стыка двух кабелей и плотно затянуть крепежный механизм. Для большей эффективности внутреннюю часть муфты заливают специальным гелем, препятствующим проникновение влаги.

Соединительные муфты для кабелей с СПЭ-изоляцией

Муфты соединительного типа служат для объединения двух и более кусков кабеля с изоляцией из сшитого полиэтилена в единую токопроводящую линию. Соединительная муфта кабельная для сшитого полиэтилена не только выполняет роль соединителя, но и одновременно служит для защиты стыков кабелей от внешних природных и антропогенных воздействий — осадки, перепады температур, возможные физические воздействия со стороны работников, работающих рядом с кабельными линиями, и т. д.

Соединительные муфты для кабелей с СПЭ-изоляцией также производятся в двух основных разновидностях — термической и холодной усадки.

Концевые кабельные муфты 10 кВ

Концевые муфты — электротехнические устройства, используемые для обработки концов кабелей с СПЭ-изоляцией. Муфты данной разновидности представляют собой конструкцию, состоящую из крепежных механизмов, к которым крепятся жилы (внутри муфты), и наконечников (снаружи), предназначенных для передачи электричества от кабеля к потребителям электроэнергии при помощи болтового соединения.

Как и соединительные, концевые муфты для кабелей с СПЭ-изоляцией могут быть и термоусаживаемыми и холодной усадки. Яркий пример таких конструкций — муфта концевая «Прогресс». Продукция этого производителя пользуется особой популярностью в нашей стране не только из-за качества, но и широкого разнообразия моделей и типов муфт.

Переходные муфты

В случаях, когда требуется объединить в единую сеть кабеля с различающейся конструкцией, используется еще один тип муфт — переходной.

Переходные муфты для кабелей с изоляцией из сшитого полиэтилена предназначены для соединения аналогичных кабелей, но только с изоляцией из маслопропитанной бумаги.
