Каким проводом удлинить датчик температуры

Температурный датчик представляет собой сенсорное устройство, которое используется в схемах измерения и контроля температуры

При нагревании или охлаждении происходит изменение некоторого физического параметра состояния термодатчика, значение которого преобразуется в электрическую величину (ток, напряжение, сопротивление, частота) и сопоставляется с текущим значением температуры.

Существует много разновидностей датчиков температуры, работа которых основана на различных физических эффектах. К наиболее распространённым типам термодатчиков относятся:

1. термопары, использующие эффект Зеебека — появление ЭДС в спайке двух металлов под воздействием температуры;
2. термосопротивления — резистивные элементы с ярко выраженной зависимостью электрического сопротивления от температуры;
3. полупроводниковые датчики, использующие термозависимые свойства p – n переходов;
4. пирометры — бесконтактные датчики, реагирующие на инфракрасное излучение.

Сенсорный элемент датчика может быть интегрирован в схему преобразователя сигнала, который передаётся в аналоговом или цифровом формате. В зависимости от этого датчики подразделяются на аналоговые и цифровые.

Используются термодатчики в приборах для измерения температуры, а также в различных устройствах термоконтроля — термостатах, терморегуляторах, системах автоматического регулирования и управления технологическими процессами.

Выбор кабеля для датчика температуры производится с учётом условий его работы и технических особенностей самого датчика. Сигнальные цепи термодатчиков являются слаботочными, уровень полезного сигнала в которых может быть сопоставим с величиной внешних электромагнитных помех. Уровень наведённых помех наиболее критичен для линий передачи аналоговых сигналов. Дискретная информация в меньшей степени подвержена искажению при воздействии помех.

Общие условия, которые должны быть обеспечены при выборе проводов и кабелей для подключения датчиков температуры заключаются в следующем:

• достаточная степень помехозащищённости, которая обеспечивается применением экранированных кабелей и/или их прокладкой вдали от источников электромагнитного излучения;
• термостойкость изоляции при работе в области высоких температур (как пример — кабель датчика температуры выхлопных газов автомобиля), подключение термодатчиков пожарной сигнализации должно выполняться с применением огнестойких проводов и кабелей;
• соблюдение других требований, связанных с условиями прокладки конкретной кабельной линии — защита от механических повреждений, воздействия ультрафиолета и т.п.

Обзор марок кабеля для датчиков температуры

МКШ – монтажный кабель с медными многопроволочными жилами. Материал изоляции жил и наружной оболочки — поливинилхлоридный пластикат. Количество токопроводящих жил от 2 до 14 сечением 0,35; 0,5 или 0,75мм2. Вариант исполнения МКЭШ имеет экранирующий слой в виде оплётки из медного провода.

Кабель предназначен для монтажа систем сигнализации, видеонаблюдения, измерительных приборов и подключения различных датчиков.

КВВГЭ – контрольный кабель с жильной изоляцией и наружной оболочкой из ПВХ. Жилы медные однопроволочные, их количество может быть от 4 до 61. Сечение от 0,75 до 16 мм2 . Изоляция жил имеет цветовую маркировку, иногда жилы маркируются цифрами. Защитный экран намотан лентой из медной или алюминиевой фольги. Намотка производится с перекрытием, обеспечивающим сплошное экранирование при любых допустимых перегибах кабеля.

Назначение кабеля — неподвижное присоединение различных электрических приборов и аппаратов, в том числе датчиков.

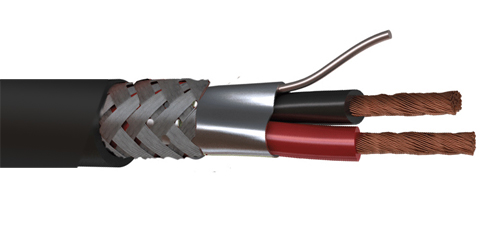

КИПВЭВ – интерфейсный экранированный кабель, содержащий от 1 до 10 пар многопроволочных лужёных медных жил. Каждая жила состоит из семи проволочек диаметром 0,26 мм. Общий диаметр жилы — 0,78 мм. Изоляция выполнена из сплошного вспененного полиэтилена. Экран составлен из двух слоёв — обмотка алюмополимерной лентой с дренажным проводником и медная оплётка.

Кабель используется для обеспечения информационного обмена между различными устройствами по интерфейсу RS – 485, включая датчики, работающие в данном стандарте.

FTP – Foiled Twisted Pair — покрытая фольгой витая пара. Изоляция изготовлена из полиэтилена повышенной плотности (HDPE), жилы медные однопроволочные, диаметром 0,51 мм. Количество пар в зависимости от варианта исполнения — 2 или 4. Материал защитного экрана — лента из алюминиевой фольги размером 0,025 мм х 20 мм.

Кабель предназначен для передачи высокочастотного сигнала в интерфейсном обмене локальных компьютерных сетей. В зависимости от допустимой частоты сигнала, кабель делится на несколько категорий.

KJAAM -кабель для передачи аналоговой и цифровой информации в слаботочных сетях систем автоматизации. Содержит пронумерованные витые пары, каждая из которых защищена индивидуальным экраном из алюминиево – пластмассовой ленты. Кроме этого имеется общий двойной защитный экран из того же материала, снабжённый заземляющим проводником 0,5 мм2. Таким образом, каждая витая пара защищена не только от внешних помех, но также исключено влияние одной пары на другую.

Токопроводящая жила медная многопроволочная, лужёная. Изоляция каждой пары жил имеет цветовую маркировку красного и синего цвета. Количество витых пар в кабеле — от 2 до 24.

KLMA – Кабель для передачи сигналов в аналоговом и цифровом формате. Состоит из двух или четырёх скрученных попарно медных изолированных жил. Жилы лужёные однопроволочные.
Диаметр жилы составляет 0,8 мм. Защитный экран из алюмопластмассовой ленты.

Сечение и длина провода для датчика температуры

Датчики температуры, применяемые в системах измерения и автоматики, различаются принципом действия и техническими характеристиками, которые и определяют требования к параметрам проводов и кабелей для их подключения. Универсального правила выбора проводников, которое подходило бы для всех типов датчиков температуры не существует.

Выбор кабеля производится с учётом требований, изложенных в технической документации конкретного датчика.

Обычно в руководствах по эксплуатации датчиков указывается предельное значение сопротивление подключаемого кабеля в омах. Исходя из этого условия, а также с учётом требуемой длины связи, выбирается сечение жилы кабеля. С увеличением сечения уменьшается удельное сопротивление кабеля и увеличивается его длина, в рамках которой общее сопротивление не превышает допустимой величины.

Хотите купить кабель для датчика? Подберем лучший вариант!

В промышленной сфере, чтобы следить за точностью термической выработки нагревателя и набора температуры определенного узла оборудования обычно используют термопары. Но, случается так, что длины ее проводков недостаточно для того, чтобы в точности провести измерения конкретной зоны. С такой целью прибегают к удлинению термопары за счет термокомпенсационных проводов. Казалось бы, что все так легко, но не каждый материал удлинения в итоге способен выявить точные показатели измерений. Чтобы понимать, как разрешить данную задачу быстро и без проблем предлагаем рассмотреть в качестве наглядного пособия несколько вариантов удлинения термопары.

Каждый контур термопары имеет горячий (на участке замера температуры) и холодный спай (в зоне подключения измерительного устройства). Такая особенность является неизбежной в формовании замкнутого измерительного контура, в котором использованы металлические провода разного состава. Те, кому приходилось сталкиваться с измерением температур за счет термопары, прекрасно понимают, что показатели ее измерений основываются на разнице между напряжениями двух разных сплавов.

Целью большинства инструментов по замеру температуры является ее определение в определенных местоположениях, эффект холодной спайки в таких случаях компенсируется всеми возможными средствами. Например, добавлением в контур некоторого компенсаторного напряжения или прибегая к программным алгоритмам. Чтобы компенсация была максимально эффективной ее механизм должен в точности уметь определять температуру места нахождения. Данный факт настолько очевиден, что и упоминать о нем, наверное, не обязательно. Но, что не является таким же очевидным, этот вопрос должен разрешаться использованием проводов с определенных сплавов в контуре термопары. Чтобы иметь правильное представление об этом, предлагаем рассмотреть простой метод установки термопары типа К с ее непосредственным соединением к термометру за счет собственных длинных проводков:

Как и все современные приборы, изображенный объект имеет помимо термопары специальный термистор для определения термического состояния терминала. К термистору подключены проводки термопары. В соответствии с этим, прибор выдает компенсирующее напряжение для отображения температурных значений именно того участка где идут измерения. Теперь наглядно просмотрим подключение того же типа термопары, но с удлиненным медным кабелем (в составе находятся два провода) к терминалу индикатора:

Несмотря на то, что кроме вида соединительных проводков ничего не было поменяно, месторасположение холодной спайки полностью поменялось. Холодный спай теперь находится на терминале, который установлен в зоне совершенно другой температуры, чем измеряет термистор индикатора. Полученные данные говорят о том, что компенсации холодного спая не произойдет.

Единственным практическим методом ухода от этой проблемы будет удержание холодного спая в том месте, где он должен быть. Если в обязательном порядке для присоединения термопары к объекту измерения, размещенному на далеком от нее расстоянии должны использоваться удлиняющие провода, то они должны относиться к типу, который не образует дополнительные соединения разных по составу металлов в голове термопары, а сформирует лишь одно такое соединение на терминале устройства.

Очевидным будет использование удлиненных проводов из того же материала из которого состоят и сами провода термопары. А конкретней, для термопары типа К должны быть применены удлиняющие провода принадлежащие к типу К:

Единственным минусом данного способа подключения является потенциальный расход кабеля материала термопары. Зачастую это можно заметить у некоторых типов термопары, где применяются несколько экзотические виды материалов. Экономичнее в таком случае использовать проводки из более дешевых составов, но обладающих такими же термическими и электрическими характеристиками в более узком диапазоне температур, в которых применим удлиненный кабель. Таким образом, можно получить очень широкий выбор сплавов из металла, которые будут существенно меньше стоить, чем используемые в термопарах.

Широкий ассортимент различных термопар на основе металлов с высокой проводимостью, таких как железо, никель, медь, хром, алюминий, платина, родий и их сплавы доступен для различных применений. Иногда конкретная термопара выбирается исключительно потому, что она работает точно для определенного температурного диапазона, но условия, при которых она должна четко выдавать информацию о температуре, также могут влиять на выбор (например, материалы в термопаре могут быть немагнитными, неагрессивными или устойчивыми к воздействию определенными химическими веществами). Если вам необходима консультация по подбору самого подходящего типа термопары и удлиняющих проводов под ваши конкретные задачи обращайтесь к специалистам Элемаг ТПК. Мы с удовольствием поможем вам подобрать правильный тип материалов, которые позволят проводить высокоточное измерение температуры в любых точках нагрева. У нас вы можете найти все самое необходимое не только по контролю и измерению температуры, но и для высокоточного и надежного нагрева.

Что выбрать, кабель или мат?

С точки зрения надежности и долговечности мат и кабель абсолютно одинаковы, отличаются они методом монтажа. Термомат укладывается в слой плиточного клея, что же касается кабеля, то он вместе с финишным покрытием поднимается по отношению к уровню пола на 3–5 см, поскольку заливается цементной стяжкой.

Кабель качественно обогревает теплый пол и все помещение в целом, в то время как мат способен обогреть только теплый пол.

Выбираем термомат, 130 Вт или 180 Вт — что лучше?

Термомат TVK 180 более эффективен и универсален. Он характеризуется большей мощностью, за короткое время прогревает плитку, востребован при монтаже в помещениях с повышенной влажностью.

Чем отличаются терморегуляторы TI 900 и TI 950?

Востребован терморегулятор TI 950, поскольку оснащен удобным русифицированным меню, имеется удобная механическая кнопка «вкл/выкл», возможен просмотр расхода электроэнергии в рублях.

Где используется гофра?

Гофра применяется в напольном датчике температуры. Датчик помещен в гофрированную трубку, в случае поломки он легко заменяется новым устройством.

Что делать в случае повреждения нагревательного кабеля или мата?

Не паниковать, а просто обратиться в специализированный сервисный центр, сотрудники которого могут дать бесплатную консультацию в телефонном режиме. Непосредственно на объект может приехать специалист и провести ремонтные работы теплого пола. В случае необходимости можно купить специальный ремонтный комплект.

Почему кабель заливается стяжкой не менее 3 см в высоту?

Таким методом обеспечивается качественный и равномерный обогрев всего напольного покрытия.

Под обогревательный мат не монтируется изоляция, почему?

Изоляция, уложенная под мат, препятствует сцеплению последнего с полом, поскольку термоматы по правилам монтируются в плиточный клей, нанесенный тонким клеем. При наличии изоляции возможно растрескивание плитки. Поэтому изоляция ставится только под кабель.

Можно ли терморегулятор TI 200 устанавливать в отопительную напольную систему?

Теоретически допускается подобное действие, однако лучше воспользоваться регулятором, оснащенным встроенным датчиком воздуха, это может быть TI 900 или TI 950. Регулятор TI 200 представлен температурным датчиком выносного типа, поэтому температуру в помещении регулировать можно будет лишь по ощущениям.

Что собой представляет для TI 950 режим ECO?

Подобный режим дает возможность работать регулятору по специальной программе «экономия энергии».

Возможно ли удлинение напольного датчика температуры и, на сколько?

Да, это возможно, максимальная величина удлинения равняется 100 метрам.

Возможно ли обрезание, укорачивание термомата, кабеля?

Нельзя, поскольку в термокабелях и матах обогрева присутствует определенное сопротивление. При обрезке оно будет нарушаться.

Какую роль играет теплоизоляция?

Она способствует быстрому обогреву всего пола, а также последующему сокращению теплопотерь. Теплоизоляция укладывается под кабель.

Является ли возможным использование одного терморегулятора в нескольких помещениях одновременно?

Да, терморегулятор может применяться в похожих комнатах, это может быть туалет и ванная, коридор и кухня, прихожая и коридор.

Возможно ли удлинение холодного конца мата или кабеля?

Холодный конец — часть кабеля, которая не греется и подключается к сети. Данное мероприятие возможно, максимальный размер удлинения равен 100 метрам.

Экономичен ли теплый пол под ламинат, сколько кВт потребляется ежемесячно?

Затраты можно рассчитать по формуле.

• Для TI 200: Потребляемая мощность×12 часов×30 дней (месяц) = количество кВт за месяц.
• Для TI 950 и TI 900: Потребляемая мощность×6 часов×30 дней (месяц) = количество кВт за месяц.

Укладывается ли кабель Thermo для подогрева бассейнов?

Использование подобного материала возможно лишь в случае обогрева дорожек, окаймляющих бассейны.

Датчик температурных показателей — узел любого терморегулятора, который используют для оптимальной работы электрического отопления.
Основываясь на его сведения, регулятор понижает или повышает мощность, тем самым устанавливая комфортные значения.
Это позволяет также сэкономить затраты на электроэнергию и уберечь облицовочные материалы в доме от порчи вследствие перегрева.

Датчик состоит из двух проводов, которые соединяются термопарой (два проводника из различных материалов). Из них формируют ту часть устройства, которая при помощи термоэлектрического эффекта измеряет температуру).
Этот элемент меняет сопротивление в зависимости от нагрева напольного покрытия (в выносной модели) либо воздуха (во встроенной).

Кабель состоит из токопроводящей жилы из медных лужёных проволок, расположенных параллельно. Изолированы они полипропиленом или блоксополимером, помещены в оболочку из поливинилхлоридного пластиката большой термостойкости. Электропровод должен выдержать испытание переменным напряжением 2000 В, частотой 50 Гц на протяжении 5-6 минут.

Длина провода датчика температуры тёплого пола разная у каждого производителя, чаще всего она составляет 3 метра.
Часто возникает вопрос — можно ли укорачивать датчик температуры тёплого пола. Так как он представляет собою обычный силовой кабель, который используется как электропроводка, то холодный конец греющего кабеля или мата можно обрезать по нужному размеру в том месте, где он соединён с кабелем терморегулятора.

Также провод датчика температуры, по необходимости, подлежит укорачиванию. Температурное сопротивление находится на окончании, при этом длина датчика температуры тёплого пола практически не оказывает влияния на его рабочие качества.

Если длины термодатчика системы электроотопления не хватает для подключения к терморегулятору, то, прежде всего, следует ознакомиться с аннотацией.
Если в ней нет никаких запретов и ограничений, то можно самостоятельно удлинить с помощью провода ПВС и клеммных колодок.

Место соединения желательно заизолировать – сделать более гладким и равномерным, чтобы термодатчик можно было с лёгкостью вытащить из гофры в случае поломки.

Часы на панели приборов мелкие… температур вообще нет.
Купил вот тауую беду

Смотрите также

Комментарии 26

А как ее подключить чтоб не в прикуриватель))?

Этот вопрос меня тоже волнует. В плафоне я нашел постоянные 12 вольт, это значит, что выключаться не будет. Меня это не устраивает. Может кто подскажет? Я оттуда регистратор запитал.

Главное что со читается с другими приборами ))

У него 2 цвета, второй оранжево-желтый

А где такую можно купить)? Сколько стоит?))

Удлинить можно, датчик температуры обычный терморезистор главное в местах соединения сделать хороший контакт ( пропаять или обжать ) иначе может окислиться и врать .

можно только желательно пропаивать и кабель по сечению подобрать плюс минус тоже допускается по сечению

я такой ставил в 8ку на низкую панель там как раз выступ есть в самом верху бороды идеально всает

фото есть? У меня по ходу таких выступов нет…

не нету такого в Chery Tiggo
car188.ru/images/image_7556.jpg вот там где центральный дефлектор

У меня реально только над зеркалом. Но можно ли рвать провод датчика, чтобы удлинить его на 1.4 м? tagaz.ru/on-line/images/+…1-A0CD4C1280FC/bigone.jpg

можно я резал свой и удлинял на 2м (примерно) там идет две жилы

На показаниях это не скажется?

я не заметил разницы

У меня реально только над зеркалом. Но можно ли рвать провод датчика, чтобы удлинить его на 1.4 м? tagaz.ru/on-line/images/+…1-A0CD4C1280FC/bigone.jpg

бери провод с таким же сечением и сопротивлением. он одножильный. врезай спокойно, и будет тебе счастье!
