Монтажные пластины для электрических розеток

Нужна ли подкладка под розетку?

Розетки и выключатели открытой проводки , провода которых идут не внутри стены, а снаружи, обычно ставят в деревянных домах, сараях, банях. Но не только: иногда требуется небольшая доработка проводки, ради которой ломать стену и портить ремонт не хочется. В это случае также провод прокладывается поверху, в коробах (кабель-каналах). И раз за разом у домашних мастеров возникает недоумение: нужна ли подкладка под розетку ? Этот вопрос нас задавали так часто, что мы поняли: без специального разъяснения не обойтись. Итак

Подрозетник — зачем он нужен?

«Подрозетник» это тонкая пластинка из фанеры, дерева, пластика и так далее, которая подкладывается под розетку открытой проводки. Ещё подрозетником ошибочно называют установочную коробку для врезных розеток, но речь сейчас не о них. В старые времена подрозетники служили двум целям:

• ровно поставить розетку на кривой стене;
• защитить горючую поверхность от искр внутри розеточного механизма.

Касательно кривой стены, я думаю, вопрос не электрический, кроме того желающих жить в халупах без отделки тоже немного. А вот насчёт защиты остановимся подробнее. Да, в розетках иногда бывают искры , особенно при включении мощных приборов. Кроме того, нельзя сбрасывать со счетов неисправность: проводка, включая розетки, делается на долгие годы и 100%-й гарантии, что ничего за это время не сломается, никто не даст.

Однако, в отличие от старых розеток, которые делались по принципу «сэкономим деньги, чтобы на ракеты хватило», современные изделия уже имеют всю необходимую защиту. Руководствуйтесь принципом: если у розетки есть задняя стенка , ничего подкладывать под неё не нужно . Пластик, из которого делают розетки не только не горит , но и может какое-то время сдерживать электрическую дугу, не пропуская её наружу. Это нормируется специальным ГОСТом и все розетки должны проходить проверку на стойкость к нагреву и огню.

Вывод и важное замечание

Устанавливать современную розетку с задней стенкой можно на любую поверхность . Но есть один важный нюанс: внутри розетки должно быть достаточно свободного пространства (60%), чтобы пластик мог выполнить свою противопожарную функцию. Не стоит забивать её проводами как чемодан перед отпуском. Это же относится и к кабель-каналам (коробам).

Источник

Купил и испытал огнегасящие пластины для защиты розеток и выключателей от возгораний.

Наверное, каждый из нас видел оплавленную розетку, когда по тем или иным причинам происходило короткое замыкание, и как следствие — возгорание проводки в месте плохого контакта.

Конечно, многие скажут, что нужно следить за целостностью проводки, подтягивать контакты и делать электромонтаж правильно с соблюдением всех требований безопасности, но не всегда в нашей жизни все бывает идеально.

Я тоже не на 100 % уверен в грамотности монтажа своей электропроводки и правильности подбора оборудования в своем щитке, поэтому решил подстраховаться, когда увидел в продаже огнегасящие пластины STEG.

Эти пластины предназначены для подавления возгорания именно на начальном этапе в малых объемах, таких, как — розетка, выключатель или небольшая распределительная коробка — объем пространства не должен превышать 0,3 литра.

Пластины STEG включают в себя микрокапсулы с огнегасящим веществом, которое активизируется при повышении температуры и предотвращает горение в ограниченном пространстве.

Кстати, продукт сертифицирован, соответствует ГОСТ Р 56459-2015, получил Заключение (сертификат) о безопасном использовании для людей и животных, поэтому можно не беспокоиться за выделяемый состав в процессе срабатывания противопожарной пластины.

Монтаж пластин достаточно простой и возможен как на этапе монтажа, так и на этапе готовой электропроводки, при этом каждый сможет установить пластины самостоятельно.

У меня в доме все розетки и выключатели уже смонтированы, поэтому мне пришлось произвести несколько нехитрых действий:

1. Обесточил необходимую розетку и снял лицевую панель и рамку розетки.

2. Вынул сам механизм розетки и убедился, что контакты в порядке и нет повреждения проводов.

3. Очистил место установки пластины от пыли и обязательно обезжирил, так как все подрозетники у меня пыльные, а на пыльную поверхность что-либо наклеить проблематично, в том числе и данные пластины.

4. На пластинах есть клеящий слой с защитной пленкой. Снимаю защитную пленку и устанавливаю пластину в место предполагаемого возгорания, а именно над местом соединения проводов в розетке.

На чистый обезжиренный пластик подрозетника пластина крепится легко и надежно.

Ну а дальше собираю розетку до рабочего состояния — монтаж пластины готов. Последний штрих — установил эмблему «STEG» на лицевую панель розетки: да и белая розетка с таким фирменным логотипом смотрится красиво и стильно.

Ну и как же не проверить эти пластины в действии? Для этого взял пустой подрозетник, наклеил пластину и попробовал поднести горящую спичку к пластине.

Да, конечно эксперимент не совсем корректен, так как нет замкнутого пространства, но все же можно наглядно увидеть принцип работы пластины.

При поднесении открытого пламени к пластине ощущается легкое потрескивание — мелкие частички пластины очень быстро и эффективно гасят еще не разгоревшееся пламя спички.

К слову, данными пластинами можно защитить от возгорания не только розетки, но и выключатели и распределительные коробки небольшого объема.

Так что результатом я доволен.

А если вы также заинтересовались данным инновационным продуктом, то посмотреть подробности и приобрести данные пластины можно в онлайн магазине Озон , но они также продаются на wildberries, яндекс маркете и алиэкспресс.

Друзья , если вы давно читаете мои статьи, но еще не подписаны, то есть отличный повод подписаться на канал Сергей Горбунов в Яндекс.Дзене , чтобы не пропустить новые публикации и поддержать канал подпиской. Спасибо за прочтение!

Как вам продукт? Поделитесь своим мнением в комментариях!

Источник

О монтаже диэлектрических пластин и накладок на бревно для розеток Legrand Quteo.

Первое, что сделаем — это закрепим саму накладку к бревну, все крепежные отверстия и зенковки для этого есть, сейчас они просто закрыты диэлектрической пластиной. Кстити о пластине — зачем она вообще нужна? Здесь очень просто — вы монтируете пластиковую розетку на сгораемую поверхность, а у самой розетки в основании есть еще перфорация, для удобного ввода кабеля и крепежей, таким образом при возникновении искры мы получаем вероятность ее попадания на деревянную поверхность — сейчас это дерево накладки, но в случае монтажа розетки на плоскую поверхность это будет сама стена. Наша диэлектрическая пластина сделана из стеклотекстолита толщиной 1 мм, раскроена по форме, идеально совпадающей с формой розетки и выполнены все необходимые отверстия для крепежа, что видно на фото. Как известно стеклотекстолит считается хорошим диэлектриком и конечно не горит, так что при использовании наших пластин вы добавляете степень пожаробезопасности своей электропроводке.

Дальше мы наживляем саморезы в подготовленные в изделиях отверстия.

Легким усилием, с помощью щуруповерта, крепим механизм розетки.

Так, все готово. И как мы видим диэлектрическая пластина полностью повторяет контур розетки.

Итак мы смонтировали сдвоенную розетку Legrand Quteo с диэлектрической пластиной на поверхность бревна, ничего не стесывая, теперь закрываем крышку. Для презентации основного процесса мы специально не подключали кабели, пусть вас это не смущает )

Вуаля, все собрано! Наслаждайтесь гормоничным видом ваших розеток на бревенчатых стенах и знайте, что с использованием наших продуктов все пожаробезопасно!

Источник

Результаты поиска: Розетка с монтажной пластиной

Наличие в магазине:

BLANCA розетка наружная двойная с заземлением со шторками и монтажной пластиной, 16А, 250В, белый

Сделано в России

ПРИМА Розетка наружная без заземления без шторок 250В 10А белая монтажная пластина

Сделано в России

ПРИМА Розетка наружная с заземлением 250В 16А со шторками белая монтажная пластина

Сделано в России

ПРИМА Розетка наружная с заземлением плинтусная 250В 16А со шторками белая монтажная пластина

Сделано в России

ПРИМА Розетка 4 поста наружная с заземлением 250В 16А со шторками белая монтажная пластина

Сделано в России

Розетка BLANCA наружная без заземления без шторок с монтажной пластиной 16А 250В белый

Сделано в России

Розетка телефонная РОНДО ОУ с монтажной пластиной слоновая кость

Сделано в России

BLANCA Розетка наружная с заземлением со шторкамими с монтажной пластиной 16А, 250В, белый

Сделано в России

Розетка наружная с заземлением с монтажной пластиной со шторками (стакан) золото

Сделано в России

Монтажная пластина для розетки CEE (полиамид,светло-серый) (2393 UP)

ПРИМА Розетка наружная с заземлением с монтажной пластиной со шторками 250В 6А бежевая

Сделано в России

ПРИМА Розетка наружная бежевая монтажная пластина

Сделано в России

ПРИМА Розетка наружная с заземлением с монтажной пластиной бежевая

Сделано в России

ПРИМА Розетка наружная с заземлением 250В 16А со шторками белая монтажная пластина

Сделано в России

ПРИМА Розетка с заземлением плинтусная с монтажной пластиной индивидуальная упаковка

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Результаты поиска: пластина монтажная

Наличие в магазине:

BLANCA розетка наружная двойная с заземлением со шторками и монтажной пластиной, 16А, 250В, белый

Сделано в России

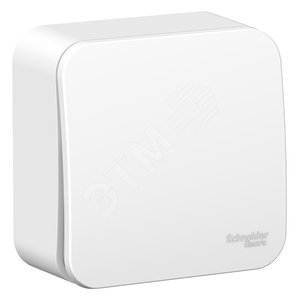

Выключатель BLANCA одноклавишный наружный (схема 1) монтажной пластиной 10A 250B белый

Сделано в России

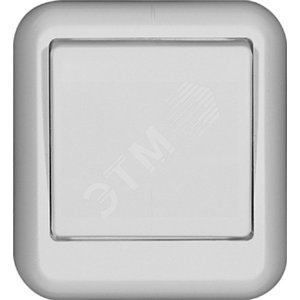

ПРИМА Выключатель одноклавишный наружный 250В 6А белый монтажная пластина

Сделано в России

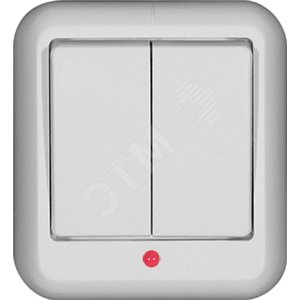

ПРИМА Выключатель двухклавишный наружный 250В 6А белый монтажная пластина

Сделано в России

ПРИМА Выключатель одноклавишный наружный 250В 10А белый монтажная пластина

Сделано в России

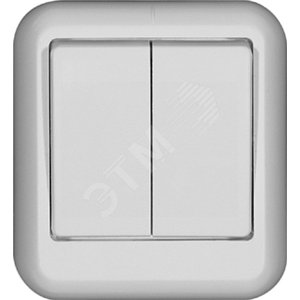

ПРИМА Выключатель двухклавишный наружный 250В 10А белый монтажная пластина

Сделано в России

ПРИМА Розетка наружная без заземления без шторок 250В 10А белая монтажная пластина

Сделано в России

ПРИМА Розетка наружная с заземлением 250В 16А со шторками белая монтажная пластина

Сделано в России

ПРИМА Розетка наружная с заземлением плинтусная 250В 16А со шторками белая монтажная пластина

Сделано в России

ПРИМА Розетка 4 поста наружная с заземлением 250В 16А со шторками белая монтажная пластина

Сделано в России

Выключатель одноклавишный наружный с монтажной пластиной

Сделано в России

Розетка BLANCA наружная без заземления без шторок с монтажной пластиной 16А 250В белый

Сделано в России

ПРИМА Розетка наружная с заземлением с монтажной пластиной со шторками 250В 6А бежевая

Сделано в России

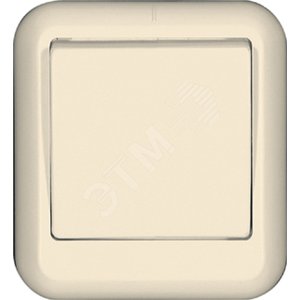

ПРИМА Выключатель наружный одноклавишный с монтажной пластиной бежевый
