ELIKOR Интегра 60П-400-В2Л инструкция по эксплуатации онлайн — страница 5

Инструкция ELIKOR Интегра 60П-400-В2Л для устройства вытяжка содержит страницы на русском языке.

Размер файла: 2.92 MB. Состоит из 6 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

(Г) — глубина вытяжки с максимально выдвинутой панелью.

2.1 Воздухопроизводительность, куб. м /час, max 400, 700***

в режиме рециркуляции 62
в режиме вытяжки 57, 58***
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 170*, 210**, 225**
в том числе ламп, Вт 2х40 или 2х20
2.6 Класс защиты I***(II)по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150

2.2 Уровень шума, дБА, не более

ля вытяжек с галогенными лампами

ля вытяжек с лампами накаливания

*** — для вытяжки «Интегра S2 60Н-700-В2Г»

Интегра Glass 45Н-400-В2Г

Интегра 50П(Н)-400-В2Л
Интегра 50П(Н)-400-В2Г
Интегра Glass 50Н-400-В2Г

Интегра 50П-400-В2Л рейлинг

Интегра 60П(Н)-400-В2Л
Интегра 60П(Н)-400-В2Г
Интегра Glass 60Н-400-В2Г

Интегра 60П-400-В2Л рейлинг

Интегра S2 60Н-700-В2Г

— вытяжку прикрутите самонарезающими винтами 4.2х41мм, входящими в комплект поставки;
— выдвижная панель при движении не должна задевать за переднюю панель полки и царапать ее.

6.4 Для вытяжки “Интегра 50/60П-400-В2Л рейлинг”.

После установки вытяжки, необходимо прикрепить рейлинг рис. 6.

— наденьте трубу с держателем на опоры;
— ключом шестигранником затяните до упора винт, фиксирую-

щий держатель на опоре.

6.5 Режим «рециркуляции«:
— снимите алюминиевый фильтр, для этого нажмите на пружин-

ный замок на фильтре и потяните его вниз и на себя (рис. 7);

— установите два угольных фильтра см. табл.1 и (рис.8), предва-

рительно удалив с них упаковочную пленку;

Угольные фильтры устанавливаются на защитные решетки короба вентилятора, путем легкого нажатия и

поворота их по часовой стрелке (рис. 8).
Фильтрация воздуха осуществляется с помощью двух угольных фильтров, затем очищенный воздух возвра-
щается в помещение.
Очищенный воздух поступает в помещение через переходник или воздуховод.

6.6 Режим «вытяжки»:
— присоедините к изделию полужесткий гофрированный воздуховод диаметром 120 мм. Соединение осу-

ществляется с помощью специального пластикового переходника, который Вы установили ранее.

— выходное отверстие воздуховода при работе в режиме вытяжки подсоедините к вентиляционной решетке.
Для вытяжки Интегра S2 60Н-700-В2Г:
— соедините вентилятор вытяжки с вентиляционной решеткой полужестким гофрированным воздуховодом

ИНТЕГРА • ИНТЕГРА GLASS

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

Источник

Обзор на Кухонная вытяжка Elikor Интегра 60П крем/крем

При заказе новой кухни потребовалось выбрать встраиваемую вытяжку. Начал мониторить рынок на предмет подбора подходящей. Критерии выбора были следующие:

— под цвет кухни (крем);

— аккуратный внешний вид;

Из представленных моделей вытяжек в приемлемом ценовом диапазоне попадались такие фирмы, как Hansa, Elikor, GEFEST и т. д. Более известные (Indesit, Electrolux и др.) отличались ценой в большую сторону.

Решил остановиться на вытяжке Elikor, модель ИНТЕГРА 60П-400-В2Л, цвет крем/крем. Забегая вперед, скажу, что цвет идеально подошел под цвет самого кухонного гарнитура

Общий внешний вид вытяжки.

Вытяжка, как уже говорилось, в цвете крем. Существуют еще модели данной вытяжки в других цветах.

Поставляется вытяжка в обычной картонной коробке.

На торце наклейка с указанием модели и кратких характеристик.

Сама вытяжка обернута в стрейч-пленку.

— непосредственно сама вытяжка – 1 шт.;

— лампа накаливания E14, 40 Вт – 2 шт.

— комплект крепежных деталей — 4 винта 4,2 х 41 мм;

— руководство по эксплуатации;

— переходник (фланец для крепления отводящей трубы).

Шаблон монтажный рассчитан для всей серии вытяжек ElikorИНТЕГРА. Выбираем свою модель и по ней размечаем монтажные отверстия.

В руководстве по эксплуатации подробно расписаны технические характеристики, комплектность, устройство изделия, подготовка к работе и т. д. Также есть рисунки (внешний вид, основные составные части, порядок сборки):

-Содержание. Типу кухонных вытяжек.

— Общие указания. Технические данные.

— Комплектность. Требования безопасности. Гарантийный талон.

— Адреса и телефоны сервисных центров. Устройство. Подготовка к работе.

— Порядок работы. Техническое обслуживание.

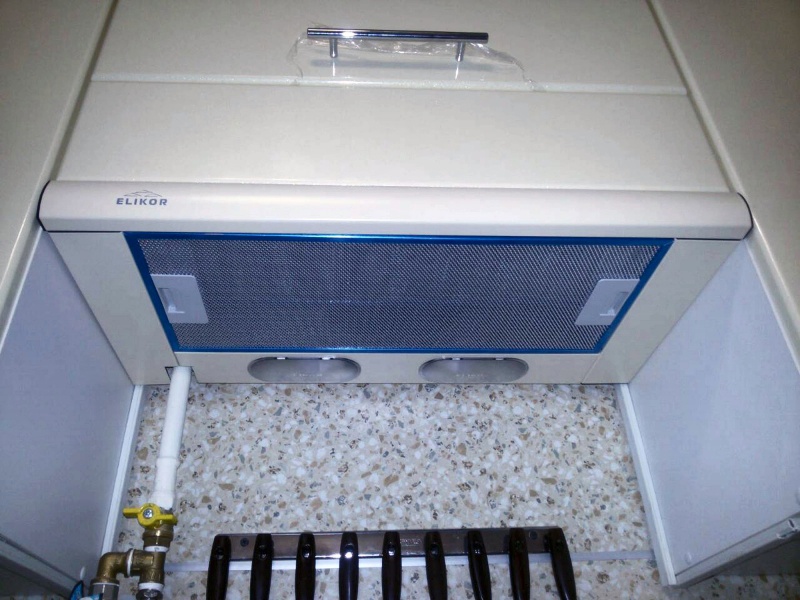

На фото снизу со снятым металлическим рамочным фильтром отчетливо виден вентилятор. Рядом с ним патрон на две лампы.

Вид сверху (крыльчатка вентилятора). В верхней части вытяжки расположено отверстие диаметром 120 мм для отвода всасываемого воздуха. Для присоединения отводящего трубопровода необходимо смонтировать на это отверстие фланец, входящий в комплект поставки.

Вытяжка может и в рециркуляционном режиме. Для этого по обе стороны вентилятора (на защитные решетки корпуса вентилятора) устанавливаются два угольных фильтра (в комплект поставки не входят). Угольные фильтры необходимо менять не реже одного раза в четыре месяца или чаще в случае особенно интенсивного использования. Угольные фильтры нельзя чистить и использовать повторно. В отличие от металлического (алюминиевого) фильтра. Алюминиевый фильтр должен очищаться через каждые 4 недели. Его даже допускается мыть, но перед установкой обратно необходимо тщательно просушить, так как недопустимо попадание воды в электродвигатель, переключатель и патроны ламп.

Вид вытяжки спереди.

За выдвижной панелью расположены две кнопки управления.

Одна двухпозиционная (левая) для включения освещения: положения «ВКЛ/ВЫКЛ».

Вторая трехпозиционная (правая) для регулировки скорости работы вентилятора (положения: «I/0/II»):

Положение I(минимальный): низкая скорость работы вентилятора (воздухопроизводительность 150 +/- 15% куб. м в час).

Положение 0: вентилятор выключен.

Положение I(максимальный): высокая скорость работы вентилятора (воздухопроизводительность 400 +/- 15% куб. м в час).

Выставляем переключатели в требуемые положения (свет и скорость работы вентилятора). Теперь при выдвигании выдвижной панели вытяжка сама включается. Соответственно, при возвращении выдвижной панели в исходное положение вытяжка выключается.

Рекомендуется включать вытяжку перед началом приготовления пищи и выключать через 15 минут после завершения приготовления пищи, чтоб обеспечивалось полное отведение запахов и загрязненного воздуха.

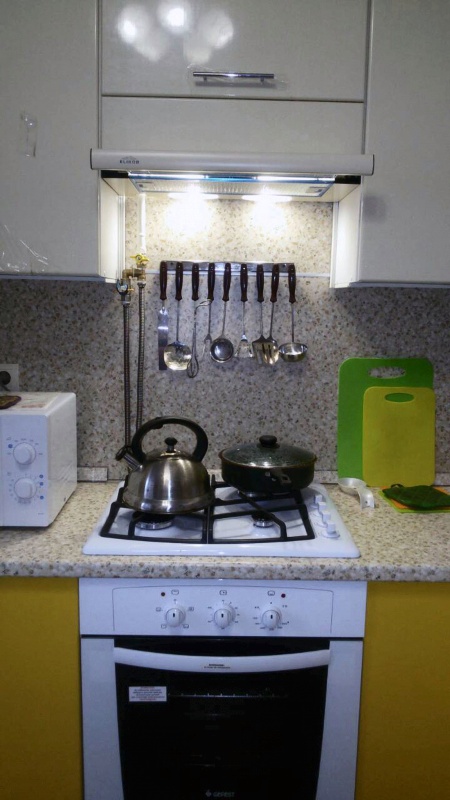

Как я упомянул в начале обзора, вот фото вытяжки в интерьере кухни. Отлично подошла и по цвету, и по размеру. Единственное, что в корпусе вытяжки (как и в шкафу, в который вытяжка встраивается) была вырезана часть под газовую трубу, чтоб вытяжка и шкаф прилегали вплотную к стене.

Непосредственно по работе вытяжки могу сказать следующее. Работает относительно тихо и на I, и на IIрежимах.

В целом покупкой доволен. Получил за приемлемую цену полезный прибор.
