Монтаж системы водоснабжения последовательность

Как осуществляется монтаж систем водоснабжения

При строительстве системы водоснабжения частного дома или дачи необходимо учитывать множество нюансов: скважина и насосное оборудование, трубы и системы контроля, очистка воды. Если нет опыта в такой работе, лучше доверить все строительным компаниям или пригласить консультанта, который поможет выбрать материалы, оборудование, инструменты, составит проект водопроводной системы и даст ценные указания по этапам монтажа.

Водоснабжение частного дома или дачи

В частных домах, как правило, проводят автономную систему водоснабжения из колодца или скважины

Без водоснабжения невозможно представить жизнь в загородном доме. Наличие колодца или скважины еще не означает комфортное существование, потому что воду придется носить ведрами, а бытовая техника не сможет работать. Людям в возрасте тяжело справляться со стиркой, мытьем посуды, уборкой без стационарной системы водоснабжения.

Для начала необходимо выбрать материалы и рассчитать потребление воды в сутки, чтобы купить насос подходящей мощности. Далее нужна схема водопровода на участке, которая кратчайшим путем доставит жидкость в дом. Если вблизи дома нет даже колодца, объем строительных работ увеличивается, так как придется бурить скважину.

Желательно параллельно водопроводу проложить канализацию и установить септик, чтобы сливать отходы. Это можно сделать одновременно – при строительстве дома эти работы совмещают, чтобы сэкономить время и деньги.

Виды систем водоснабжения и их устройство

Существует несколько систем водоснабжения:

• Разветвленная. В этом случае жидкость движется по главной магистрали и направляется в тупиковые участки – к домам.
• Кольцевая. Предполагается, что все участки соединены между собой.
• Комбинированная. Это комплекс из тупиковых участков системы и кольцевой магистрали. Наиболее распространенный вид.

Для водоснабжения частного дома применяется разветвленная система: жидкость из собственной скважины поступает в дом, гараж и другие постройки хозяйственного назначения — тупиковые участки. Такую систему еще называют автономной. К ней может быть подключено несколько участков. В таком случае источник должен иметь большие запасы и быстро обновляться. Артезианские скважины имеют такие характеристики, но требуют больших затрат на бурение. Их выгодно строить общими финансовыми усилиями жильцов.

Для города чаще применяются кольцевые и комбинированные схемы, чтобы один участок не страдал в случае отключения другого.

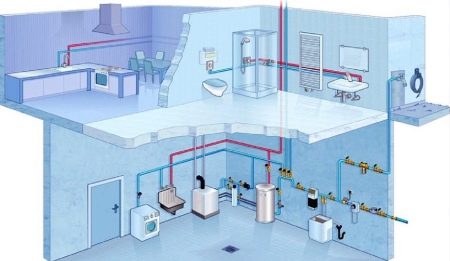

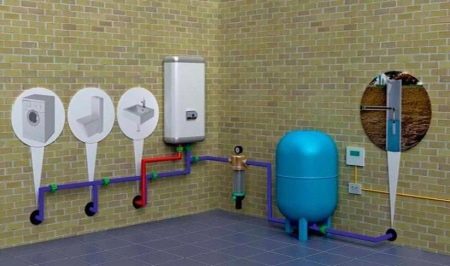

Общая схема водопровода заключается в последовательно подключенных участках:

1. Источник.
2. Насос.
3. Трубопровод.
4. Гидроаккумулятор.
5. Кран в доме.

Главные элементы – насос и гидроаккумулятор, так как они производят и поддерживают давление в системе, без которого жидкость не сможет подняться на поверхность и попасть в дом.

Требования к монтажу

Монтаж водопровода и канализации должен проводиться вместе с общими строительными работами. Его необходимо закончить до начала выполнения отделочных работ. Это снижает затраты, так как сразу делаются канавы для водопроводных и канализационных труб, а также проводится рытье колодца и септика. В этом случае легче соблюдать санитарные нормы по размещению грязных стоков и чистой воды.

Внутренние трубы можно обмотать шумоизолирующими материалами, пока стены находятся на стадии строительства, чтобы потом не возвращаться к этой проблеме. То же самое касается утепления канализационных и водопроводных труб.

Уклон труб важен при обустройстве самотечной канализации. В случае водопроводных труб нужно правильно рассчитать длину магистрали от скважины к дому, учесть высоту подъема воды из источника.

При строительстве водопровода необходимо внести в схему смотровые колодцы, то же самое касается канализационных труб.

Проектирование

Проектирование водоснабжения лучше доверить профессионалу

Проектированием водопроводных систем занимаются лицензированные компании. Только в этом случае он будет отвечать всем нормам – санитарным, техническим. Плюс в том, что фирмы дают гарантию на свою работу и выдают соответствующие документы. В случае каких-либо непредвиденных поломок можно по документации предположить наиболее уязвимое место. Схема магистрали и ее компонентов будет всегда под рукой – на случай монтажа на участке каких-либо еще строений.

• схему размещения в доме бытовых и сантехнических устройств;
• определение всех точек водозабора;
• учет всех обвязок и размещения труб внутри и снаружи дома.

Гидравлический расчет – это определение нужного давления и мощности насосного оборудования, чтобы напора воды хватило для всех точек водозабора.

Холодный и горячий водопровод проектируется одновременно, чтобы после выполнения отделочных работ не столкнуться с ошибками, например, близком расположении труб горячего и холодного контуров.

В процессе проектирования рассчитывается количество основных и дополнительных материалов.

Инструменты и материалы для водоснабжения

Выбор насосного оборудования зависит от источника и объема водопотребления

Обязательно пригодится труборез для пластика, так как большинство частников выбирают полимерные изделия для обустройства водопроводной системы, как внутренней, так и внешней. Для работы с металлопластиковыми трубами нужно иметь трубогиб, который аккуратно сгибает пластик и не создает заломов. Набор ключей, чтобы устанавливать запорные клапаны и другие детали.

Для уличных работ могут понадобиться лопаты, даже если бурить и рыть яму под колодец или септик будет экскаватор. Для замера глубины нужна веревка с грузом или длинная рулетка. При укладке канализационных труб для замера уклона нужен будет строительный уровень.

Заодно в супермаркете необходимо выбрать материалы для изоляции звука, исходящего от водопровода, и утепления труб. Это может быть любая разновидность минеральной ваты – мягкая или каменная – для укладки в почву подходят твердые материалы.

Выбор насоса

После всех расчетов можно сразу купить насосное оборудование необходимой мощности. Выбор в магазинах большой, но важно, для какого источника оно предназначено. Для скважин – одни модели, для колодцев – другие.

• Центробежного типа. Они дороже, но имеют хороший напор и способны доставать жидкость из глубины до 300 метров. Корпус погружного насоса сделан из нержавейки, чугуна или латуни, поэтому выдерживает постоянное воздействие жидкости.
• Вибрационные. Эти агрегаты больше подходят для колодцев, так как не создают волнения и не заиливают дно.
• Вихревые схожи по принципу работы с центробежными, но имеют больший напор.

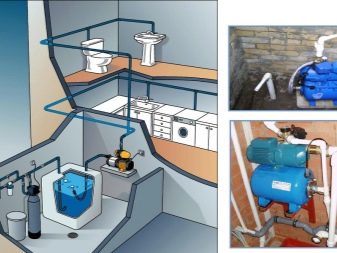

• Насосные станции – глубина ограничивается 8 метрами, но установки укомплектованы гидроаккумулятором, поддерживающим давление.

Критерии выбора насоса – это прежде всего мощность и напор. Если источник находится далеко от дома, высота напора должна учитывать горизонтальную магистраль, а также высоту дома и глубину самой скважины.

Производительность оборудования не должна быть больше дебита скважины, чтобы не срабатывали датчики сухого хода, если насос выкачает всю жидкость.

Учитывается наличие степеней защиты. Это поможет сохранить двигатель в случае снижения уровня жидкости в колодце.

Трубы

Большинство жильцов делают выбор в пользу полимеров – полипропилена, полиэтилена, ПВХ и металлопластика. Редко кто предпочитает металл, чугун, так как монтаж тяжелых труб требует привлечения рабочей силы и техники. Потребуется профессиональный сварочный аппарат и квалифицированные рабочие для соединения участков труб.

Существует множество марок полипропилена и полиэтилена, которые подходят для холодного и горячего водопровода, а также выдерживают низкие температуры зимой. При покупке нужно точно знать, для чего нужны материалы и в каких условиях они будут находиться. Технические характеристики труб можно уточнить у менеджера.

Если соединять пластиковые изделия встык, может понадобиться прибор для сварки. Его предоставляют в аренду строительные компании, так как стоит устройство дорого. Строительство водопровода из полипропиленовых труб своими руками обходится гораздо дешевле и по стоимости материала, и по затраченным усилиям.

Последовательность действий при монтаже

Первым делом проводится рытье ям под колодец и септик. Для этих целей заказывают трактор с ковшом или экскаватор. С его помощью также роют траншеи под трубы с учетом их уклона. Для обсадки используют бетонные кольца или устанавливают специальные пластиковые емкости. Пластик лучше применять для септиков. После герметизации соединений и установки донных фильтров делается глиняный замок – между стенками колодца и кольцами засыпается глина. Это нужно для того, чтобы грунтовые воды не попадали в источник.

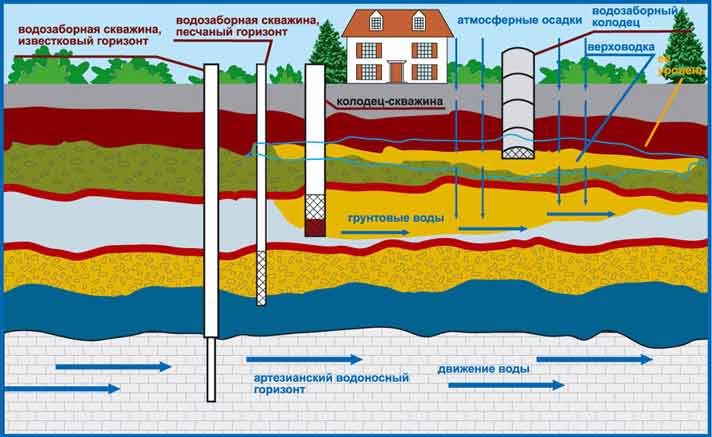

Бурение скважины лучше проводить на песок или известняк, так как верховодки крайне нестабильны в количестве жидкости летом. Для обсадки используют пластиковые или двойные трубы, чтобы шахта не загрязнялась от ржавчины и выдерживала давление почвы.

Далее следует укладка труб и соединение участков между собой. Делается это сварным или муфтовым способом. С помощью фитингов соединение герметизируется паклей и смолой. Полимеры могут сжиматься и расширяться под действием температур, при этом возникают протечки. Устранить их в грунте будет сложно.

Канализационная магистраль укладывается по схеме, соблюдая уклон. Если он не предусмотрен, необходим насос, чтобы нечистоты стекали в септик и не застаивались в трубе. На поворотных участках и разветвлениях ставят смотровые колодцы, так как именно здесь чаще всего происходят аварии.

Одновременно в доме проводятся следующие работы:

• монтаж труб и подключение их к бытовым приборам;
• установка котла или других нагревательных приборов;
• монтаж металлопластиковых труб для систем водоснабжения и подпольного отопления, после чего разводка заливается бетоном.

Последний этап – подключение насоса. Если он не укомплектован гидроаккумулятором, придется сделать это самостоятельно. Нужно купить гидробак подходящего объема, реле давления, манометр и подключить емкость к входной трубе. Если заводские настройки не подходят, их следует изменить, подкручивая нижнюю и верхнюю пружины в датчике давления.

После соединения всех узлов проводят тестирование, но пока не засыпают траншеи землей. Если оборудование работает нормально, протечек нет, можно засыпать магистраль грунтом.

Расценки на установку водоснабжения зависят от количества строительных материалов, их качества. Насосное оборудование в зависимости от выбора марки производителя и технических характеристик также может обойтись дорого. Если заказывать всю работу в специализированных фирмах, можно сэкономить, так как они покупают материалы и оборудование оптом.

Источник

Монтаж водоснабжения

Монтаж водоснабжения по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж водоснабжения, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

При капитальном строительстве дома перед монтажом системы водоснабжения дома и канализации у Вас должна быть смонтирована электросеть и оштукатурены стены.

Штукатурка нужна для того, чтобы сделать ровные штробы, как по ширине, так и по глубине. Это поможет Вам в будущем смонтировать трубы ровно и на одной прогнозируемой глубине. Таким образом, Вы сэкономите на монтаже удлинителей и на лишних стыках.

Последовательность монтажа водоснабжения дома

Монтаж водоснабжения дома начинаем со схемы системы водоснабжения. Сначала рисуем трубопроводы холодного водоснабжения, затем горячего. При этом необходимо четко соблюдать правило правой руки. Это значит, что холодную воду необходимо к раковине, ванне, душу и бойлеру монтировать справа, так как большинство людей правши, а горячую слева.

Исключение для унитаза. Так как вода к нему нужна только холодная, то может в зависимости от модели меняться расположение подключения. То есть, у унитаза подключение может быть справа или слева, вверху или внизу.

Начинаем с монтажа холодного водоснабжения дома по нескольким причинам. Во-первых, точек холодного водоснабжения зачастую больше, чем горячего. Во-вторых, необходимо использовать еще одно правило. Это когда трубы холодного водоснабжения должны быть под трубами горячего водоснабжения.

Это делается для того чтобы, если будет конденсат на холодной трубе, то он не капал на трубу с горячей водой.

И третье, так как тепло от трубы горячего водоснабжения идет вверх, необходимо, чтобы это тепло не грело трубу с холодной водой. Иначе у Вас в обоих трубах какое-то время будет идти горячая вода. Особенно это ощутимо утром при наличии системы рециркуляции горячего водоснабжения.

Начинаем монтаж холодной воды с подключения ее к вводу и дальше идем по принципу тройникового подключения водорозеток к сантех. приборам. Конечно, трубу к вводу подключаем не напрямую, а через фильтр и счетчик холодной воды.

Ведем трубу в санузел до первой по пути точки подключения холодной воды. Прикладываем тройник, отмечаем на трубе. К тройнику припаиваем стоячок для подключения водорозетки. И после тройник со стоячком варим к трубе. И так далее до самой последней точки.

При этом не забываем отрезать стоячки немного большим размером и обязательно их глушить, чтобы в трубу не попал мусор, куски штукатурки, кирпича или чтобы никто в трубу ничего не запихнул.

Но перед этим на трубу одеваем трубную изоляцию. Я настаиваю на ее постоянном использовании. Трубная изоляция представлена несколькими моделями. Самая популярная изоляция серого цвета из вспененного полиэтилена. Толщина стенки изоляции при этом 8 мм.

Единственный недостаток этой изоляции — это то, что она толстая. Вот почему ее не всегда удобно использовать.

Второй вид изоляции — это вспененная резина. Шикарная, тонкая изоляция, которая превосходит вспененный полиэтилен по многим параметрам. Но и цена дороже.

И третий вид изоляции идет сразу на трубах металлопластиковых. То есть трубы идут уже в изоляции. Но об этом поговорим в другой раз.

После монтажа труб холодного водоснабжения дома переходим к монтажу горячего водоснабжения. Ведем трубы так же как и холодную. Не забывая про правила.

При монтаже труб горячего водоснабжения дома есть еще труба рециркуляции. Эту трубу монтируют в основном в квартирах для подогрева полотенцесушителей и в больших домах при использовании для приготовления горячей водоснабжения бойлеров косвенного нагрева. Вот несколько схем монтажа рециркуляции.

Монтаж водорозеток

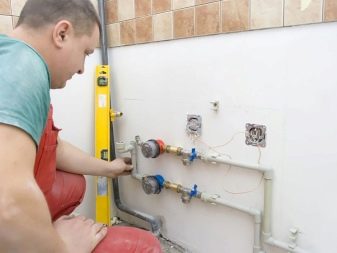

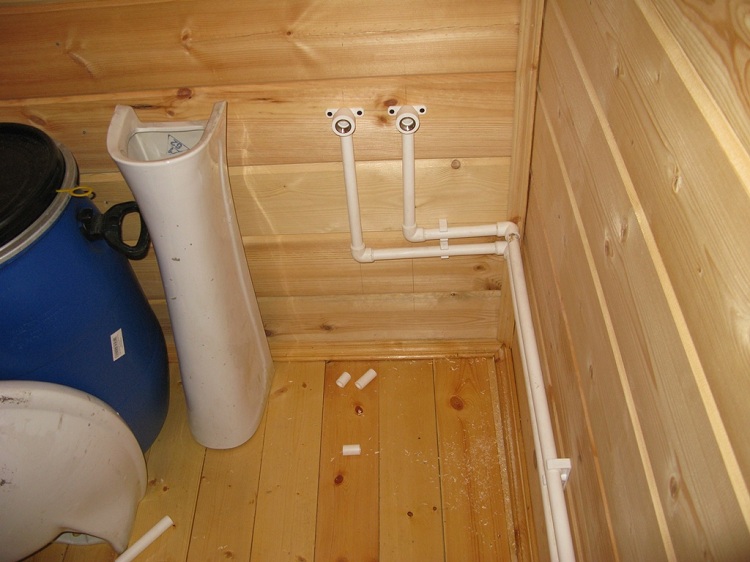

После монтажа труб водоснабжения дома и их закрепления переходим к монтажу самих водорозеток. Вот здесь и понимаем, почему нужны ровные стены и правильная разметка на стене, чтобы водорозетки не утонули или не торчали. Водорозетки монтируем подряд по очереди.

После монтажа водорозеток их необходимо заглушить. Лучше всего для этого подходят специальные пластиковые заглушки красного и синего цвета. Но если таких заглушек у вас в магазинах нет, то подойдут латунные заглушки с резинкой, или без резинки под подмотку льном.

После глушки водоразеток, крепим их на ваших стенах сборных при помощи шурупов, а в штробах крепим с помощью гипса или алебастра. Это необходимо сделать самому и очень точно. Иначе после монтажа кафеля вы ничего не сможете исправить.

Многие оставляют крепление водоразеток на кафельщика или гипсокартонщика, которым по сути пофиг на то, как они должны стоять. В итоге Вы получите криво закрепленные водоразетки и будете тратить силы, нервы и средства на исправление кривизны.

Разводка холодной воды

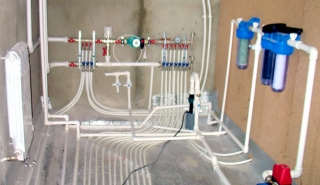

Монтажные работы по установке холодной линии начинаются с установки коллектора, который ставится на кухне, если она расположена рядом с туалетом и ванной комнатой. Если же нет, то коллектор размещают поближе к санитарной зоне. Это работа не тяжелая и ее можно сделать своими руками.

Для этого понадобится коллектор, имеющий отводы, равные количеству источников потребления. Затем его нужно закрепить на стене, используя для этого винтовые хомуты или кронштейны. Далее от центрального вентиля водопровода прокладывается металлопластиковая труба, имеющая диаметр в три четверти дюйма, до впускного патрубка в коллекторе.

Для сопряжения используются цанговые фитинги.

Их же применяют для обустройства отводов, имеющих диаметр в полдюйма от коллектора до точек потребления. При этом трубы укладываются в зоне плинтуса. Между коллектором и трубой обязательно необходимо установить вентиль, который будет запирать каждый отвод.

Когда отвод дошел до раковины или ванны, нужно оформить вертикальный участок. Для этого трубу необходимо поднять на 50 сантиметров над полом. Далее нужно соединить трубу со смесителем или бачком армированным шлангом. В заключение монтируется на раковину кран и подключается слив в канализацию.

Разводка горячей воды

Правила разводки горячей воды практически такие же, что и при установке классического водопровода. Единственное отличие состоит в том, что отправной точкой для горячего трубопровода будет коллектор холодной воды. От него тянется труба диаметром в полдюйма к нагревательному прибору. При этом в точке подключения врезается обратный клапан. Это делается для того, чтобы вода из бойлера не шла обратно.

Методы установки системы водоснабжения очень просты. Если сделать все правильно, то даже при демонтаже не возникнет никаких проблем. Это касается и системы подачи холодной воды, и теплой.

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под водонагревателем, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю крепят трубу диаметром ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят автономные линии подачи горячей воды, объдиняющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Предлагаемый во многих магазинах армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив основную линию к душу или смесителю в ванной и обустроив отвод на кухню. Но в этом случае нужно быть готовым к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Советы

Монтаж системы водоснабжения в частном доме обойдется в разы дешевле, если придерживаться простых рекомендаций:

• Нужно отказаться от покупных фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-см радиусу, вписав в любой поворот.
• Специальные коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, которые монтируются под каждым входом в кран или смеситель.
• Нужно найти подходящее место для разветвителя. Лучше всего, если он будет стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше переместить туда. В этом случае придется потратиться только на один кухонный отвод.
• Если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг нужной длины.
• Делая выбор между металлопластиком и полипропиленом, лучше остановиться на первом варианте.

На самом деле монтаж систем отопления и водоснабжения – процесс, имеющий массу нюансов. В небольшом дачном или одноэтажном жилом доме выполнить его самостоятельно можно. Но для проводки подобных коммуникаций в коттедже лучше будет все же нанять специалистов, хорошо разбирающихся в этом.

Монтаж водоснабжения частного дома

Центральный водопровод в системе водоснабжения дома

Когда нам нужен монтаж системы водоснабжения в загородном доме, центральный водопровод — случай самый простой. Если с давлением и подачей воды все в порядке, просто подключаемся к магистрали. Если же давления и расхода из центральной трубы не хватает, в доме ставится поверхностная станция и промежуточная емкость, мы получаем комфортное городское водоснабжение в частном доме.

Водоснабжение из колодца частного дома

Водоснабжение из колодца – сравнительно недорогой способ получить воду в доме цивилизованным способом.

Есть несколько вариантов организации водоснабжения из колодца: Самый дешевый вариант – эксплуатация только в летний период. В этом случае целесообразно использовать для подачи воды насосную станцию. Затраты на работы минимальные. Кроме этого, нет земляных работ или их объем минимальный. Прокладка магистралей и их консервация на зиму не сложна. Такой вариант идеально подходит для эксплуатации исключительно в теплое время года. Другой вариант – круглогодичное использование. Здесь без земляных работ не обойтись. И, как правило, используется погружной насос. Труба прокладывается ниже глубины промерзания, обычно в гильзе, для возможности ее замены при необходимости. Гильза позволяет произвести такую замену уже без земляных работ. Стоимость работ в этом случае выше.

Водоснабжение из скважины частного дома

​

Водоснабжение дома из скважины — вариант самый затратный. Используется, когда нет возможности получить воду из колодца в достаточном объеме и приемлемого качества. Обычно скважина предполагается к всесезонному использованию, а значит, необходимо разбор воды организовать ниже глубины промерзания. В этом случае требуется монтаж кессона, чтобы исключить попадание грунтовых вод в скважину. Монтаж кессона – высоко технологичный вид работ, связанный с качественной гидроизоляцией и компенсацией нагрузки со стороны грунта.

Любой из перечисленных выше способов ввода воды в дом заканчивается установкой, так называемого вводного крана. Далее от этого крана выполняется разводка труб водоснабжения. Подключается водонагреватель, разводится сеть горячего водоснабжения. Если дом не эксплуатируется зимой, трубы прокладываются с уклоном для возможности опорожнения и защиты от промерзания. Если строение эксплуатируется круглый год – магистрали, обычно, монтируются без уклонов, скрыто в стенах и перекрытиях

Видеообзор

О том, как правильно создать систему водоснабжения, смотрите в следующем видео.
