Монтаж распределительных электрических шкафов

Центральный компонент домашней, офисной, производственной проводки — шкаф распределительный. Внутри его корпуса содержится электротехническое оборудование, напряжением до 1000 В. Основное назначение таких шкафов — распределение напряжения по электрическим цепям. Также оборудование применяется для нечастого включения/отключения линий групповых цепей, защиты проводки при перегрузках, коротких замыканиях.

Определите оптимальное место для монтажа электрошкафа

Устанавливают коммутационные шкафы снаружи и внутри зданий. Для внешнего размещения потребуются ЩР с корпусом повышенной степени защиты. Это щиты навесного исполнения IP65, IP66, IP67. Такое оборудование отличается устойчивостью к пыли, влаге. И всё равно специалисты рекомендуют помещать его под навес или в будку, чтобы защитить от прямого воздействия атмосферных осадков.

Для монтажа внутри здания подойдут устройства с корпусом классов IP20–IP41. Они рассчитаны на зоны с нормальным температурным режимом, умеренной влажностью. Лучше всего располагать ЩР у входа, в прилегающем к выходу коридоре.

У наружного и внутреннего монтажа есть свои преимущества. Внешние щитки используют, чтобы не нарушать интерьер. Они позволяют управлять напряжением на объекте, не заходя внутрь помещения. В случае ЧП так будет проще обесточить здание — к комнате с щитком доступ может оказаться заблокированным.

Внутренний монтаж позволяет уберечь оборудование от внешней среды, действий вандалов. Щиток всегда находится под рукой, что упрощает управление проводкой. Для монтажа внутри зданий не нужно искать оборудование с усиленным корпусом. Кроме того, и стоит такое оборудование меньше.

Для наружного и внутреннего монтажа действуют единые правила. Так, оборудование не размещается: в пожароопасных помещениях:

• котельных, производственных цехах;
• вблизи резервуаров с легковоспламеняющимися веществами;
• в зонах экстремальных температур или с нестабильным температурным режимом;
• рядом с трубопроводами; в плохо вентилируемых помещениях.

К шкафам распределительным электрическим должен обеспечиваться быстрый доступ — это упрощает обслуживание. В зоне также необходимо хорошее освещение — для удобства работы мастера.

Расположить шкафы можно на полу (подставке), повесить на стену. Второй вариант монтажа практичнее. Шкаф монтажный навесной сохраняет полезное пространство.

Наполнение настенных шкафов для автоматики

Удобно купить уже готовый шкаф распределительный, с комплектом установленных электротехнических приборов. Реже приобретается только корпус — компоненты к нему подбираются индивидуально с учётом особенностей проводки и потребностей пользователя.

Стандартный набор автоматики для шкафа включает:

• Вводной автоматический выключатель (автомат). Защищает от короткого замыкания, позволяет обесточить всю сборку.
• Устройство защитного отключения (УЗО). Может использоваться в нескольких экземплярах. Отдельные УЗО ставят на линии с увеличенным потреблением. Задача устройства — предотвратить возгорание, уберечь пользователя от поражения током.
• Счётчик. Контролирует расход электроэнергии.
• Линейные автоматы. Нужны для оперативного разрыва цепи. Ставят устройства на отдельные линии для защиты от перегрузки и КЗ. Допускается использование автоматов для контроля мощных приборов — бойлеров, кондиционеров, насосов.
• Дифавтомат. Применяется в качестве альтернативы автоматам с УЗО.

Установка автоматики осуществляется при помощи монтажного элемента — DIN-рейки. Соединительные провода и распределительные шины обеспечивают коммуникацию и взаимодействие выключателей и других узлов.

Источник

Устройство и монтаж электрических сетей — Монтаж распределительных устройств

Содержание материала

Распределительные устройства предназначены для приема и распределения электрической энергии. Конструктивно распределительные устройства выполняются в виде щитков, сборок, шкафов или однопанельных и многопанельных щитов. В большинстве случаев распределительные устройства снабжены предохранителями или автоматами, защищающими отдельные цепи электроустановки и присоединенное к ним электрооборудование от токов перегрузки и короткого замыкания. При необходимости контроля тока, напряжения, мощности и других параметров на щитах устанавливают соответствующие щитовые приборы и измерительные трансформаторы.

Для учета расходуемой электроэнергии на панелях распределительных устройств монтируют счетчики электрической энергии.
В распределительных устройствах осветительных электроустановок промышленных предприятий щитки, сборки или щиты устанавливают в металлические запираемые ящики.

Рис. 150. Распределительные щитки:
а — ЩГА, б — ЩУЭ-4; 1 — ящик, 2 — автоматы, 3 — пакетный выключатель, 4 — счетчик СО-4
При наличии агрессивной среды применяют герметизированные устройства. Ящики с распределительными щитками устанавливают в нишах или на специальных конструкциях из профильной стали.
В распределительных щитках современных осветительных электроустановок взамен предохранителей применяют автоматические аппараты, а вместо рубильников — пакетные выключатели.
На рис. 150 показаны групповые распределительные щитки ЩГА и ЩУЭ-4 с автоматами типа А для защиты отходящих линий в сетях напряжением до 380 в.

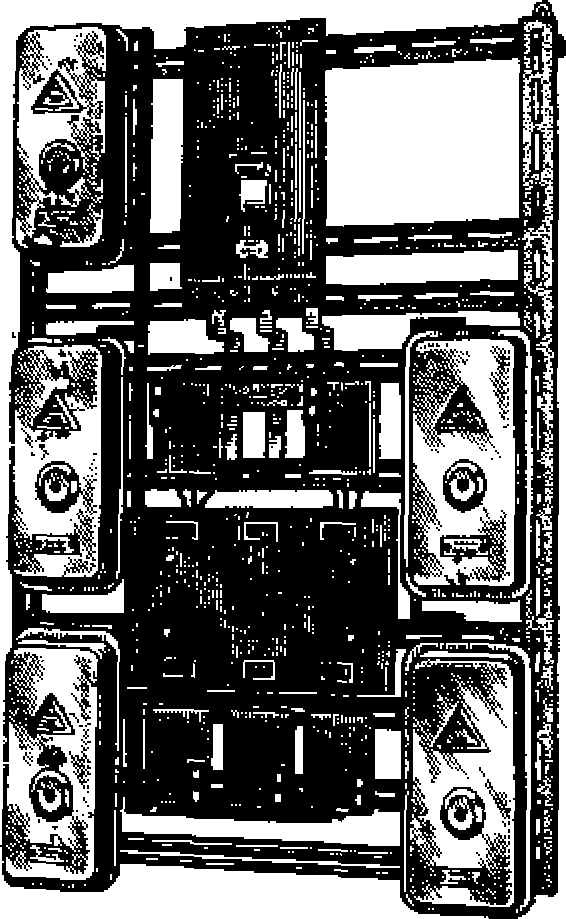

Рис. 151. Общий вид комбинированного щита типа ЩК осветительной электроустановки с аппаратами и распределительными щитками, смонтированными на металлической конструкции
Распределительное устройство осветительной электроустановки предприятия, состоящее из нескольких монтируемых на металлическом каркасе щитков и аппаратов различного назначений, показано на рйс. 151. Это распределительное устройство тика ЩК является комбинированным и удобно тем, что при необходимости легко заменять одни установленные на нем аппараты и щитки другими. Монтаж такого распределительного устройства сводится к установке на полу или на стене металлической конструкции, а затем креплению на ней различных аппаратов и щитков. В целях индустриализации монтажа щиты ЩК собирают в МЗУ и доставляют на объект полностью готовыми для установки.
В осветительных электроустановках применяют также щитки Специального назначения, например, щиток питания цепей вызывной сигнализации (рис. 152).
На щитке смонтированы трансформатор ОСО-0,25, реле автоматического переключения питания от сети рабочего на сеть аварийного освещения и автоматы типа АВ-25. Щиток заключен в металлический ящик и применяется для питания цепей вызывной сигнализации, но может быть использован и для питания цепей сигнализации иного назначения.
Многие ящики распределительных щитков снабжены блокирующими устройствами, которые позволяют открывать дверцы ящика только после того, как будет отключено электропитание установленных в нем шин и приборов. При монтаже распределительных щитков с блокирующими устройствами должны быть проверены их исправность и безотказность блокирующего устройства.
По окончании монтажа распределительного устройства следует проверить мегомметром изоляцию автоматических приборов и проводов.
В силовых электроустановках для коммутации электрических цепей и распределения электроэнергии между токоприемниками применяют блоки «предохранитель—выключатель», блочные пункты и распределительные щиты и шкафы, наиболее распространенные конструкции которых показаны на рис. 153, 154 и 155.

Блок «предохранитель—выключатель» БПВ (рис. 153) является аппаратом, в котором предохранители типа ПН-2 выполняют как коммутационные, так и защитные функции.
Из блоков БПВ, выпускаемых на токи 100, 250, 400, 600 и 1000 а, комплектуются распределительные блочные пункты (рис. 154).

Рис. 152. Щиток вызывной сигнализации:
а — общий вид, б —схема; 1 — реле автоматического переключения питания, 2 — понижающий трансформатор мощностью 250 вт, 3 — автоматы АВ
Силовой распределительный щит с рубильниками (рис. 155, а) имеет термически устойчивую ошиновку и измерительные приборы. Силовой щит предназначен для электроснабжения группы силовых токоприемников.
Силовой распределительный шкаф (рис. 155, б) применяют в качестве цехового распределительного устройства силовой электроустановки. В шкафу размещены трехполюсный рубильник 1, рукоятка которого выведена сбоку за пределы шкафа. Защита отходящих линий осуществляется предохранителями 2 типа ПН.
Ошиновка выполнена плоскими алюминиевыми шинами 3. Предохранители смонтированы на изоляционной панели. Кабели и трубы с проложенными в них проводами отходящих линий крепятся на металлической конструкции 5 из угловой стали 25X25X4 мм или полосовой стали 25×6 мм.
Распределительные устройства силовых электроустановок выполняются в виде прислонных или свободностоящих конструкций. Прислонные РУ устанавливают вплотную к стенке («прислоняются»), для них не нужен специальный коридор обслуживания, а свободностоящие РУ устанавливают так, чтобы за ними сохранилось свободное пространство, достаточное для нормального обслуживания смонтированного на нем электрооборудования.

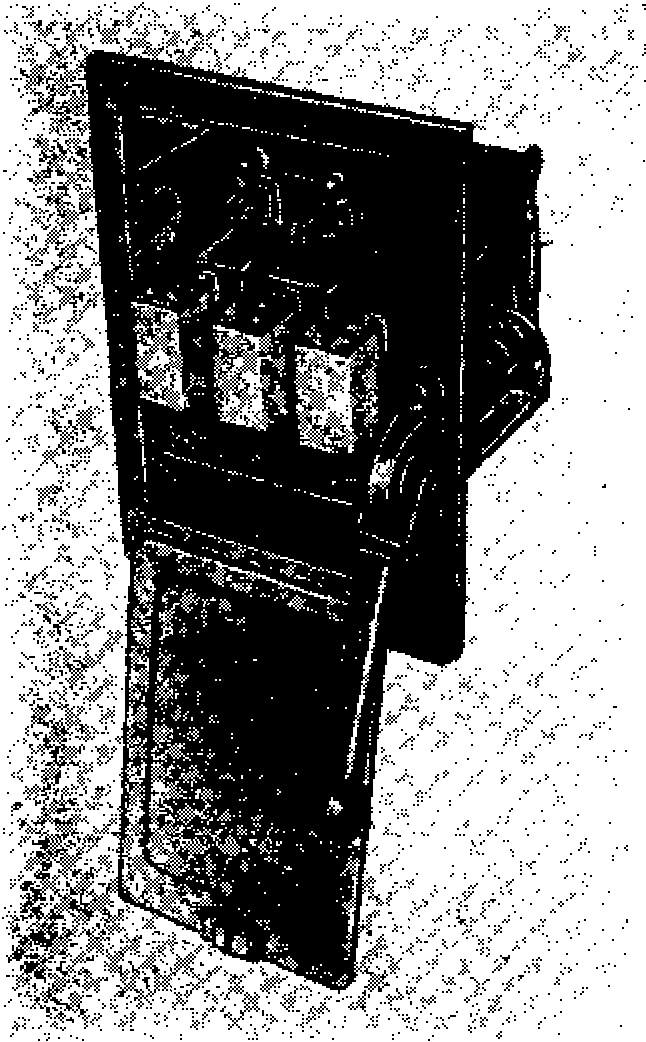

Рис. 153. Блок «предохранитель-выключатель» БПВ

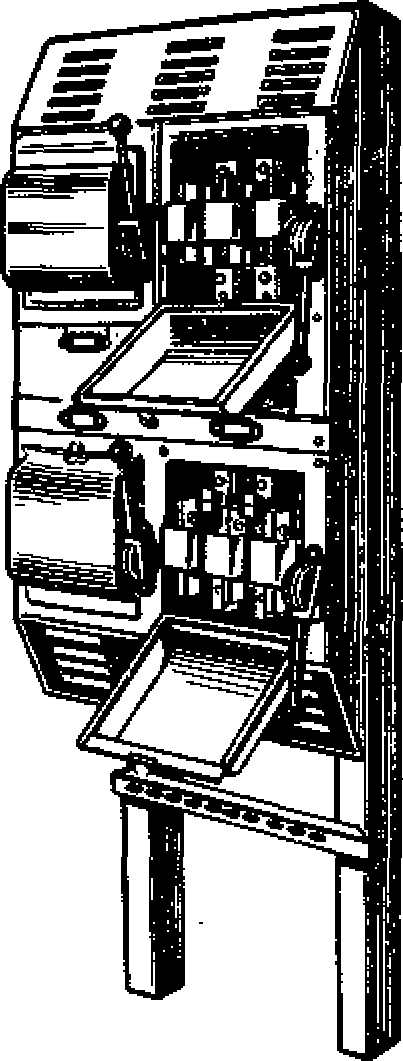

Рис. 154. Распределительный блочный пункт

При монтаже основания щитов устанавливают по отметке чистого пола и выверяют по уровню. При этом в качестве прокладок должны применяться отрезки полосовой стали. Использовать для этих целей деревянные доски, листовую резину и тому подобные материалы запрещается. Болты, крепящие каркасы РУ к основанию, заливают раствором только после установки и выверки щита.
Для выводов отходящих линий под щитом должен быть сделан канал глубиной 200—500 мм. Ширина канала зависит от числа прокладываемых в нем проводов или кабелей. Воронки отходящих линий крепят к каркасу щита так, чтобы они были легко доступны для осмотра.

На фасадной части щита располагают контрольно-измерительные приборы, рукоятки и кнопки приборов управления, а также рукоятки рычажных приводов к рубильникам и автоматам, размещенным сзади панели. Все прочие аппараты (предохранители, рубильники, автоматы, трансформаторы тока, трансформаторы напряжения и др.), а также шины и кабельные воронки размещают сзади щита.

Рис. 155. Распределительные устройства:
а — силовой щит, б — шкаф; 1 — трехполюсный рубильник на вводе, 2 — предохранители отходящих линий, 3 — шины, 4 — изоляционная панель, 5 — конструкция для крепления кабелей и труб, 6 — специальная рукоятка для установки и съема предохранителей, 7 — запасной комплект предохранителей
В распределительных устройствах напряжением до 220 в допускается устанавливать рубильники на фасадной стороне щита при условии, что рабочие токи их не превышают 300 а.
Оборудование отходящих линий в зависимости от мощности, размеров и числа устанавливаемых приборов может монтироваться, на одной панели в два или три ряда.

При установке на щите автоматов и предохранителей другие аппараты и токоведущие части непосредственно над ними не располагают.
Открытые предохранители размещают так, чтобы горячие газы ή пары расплавленного металла плавкой вставки при ее перегорании не могли попасть на близлежащие элементы распределительного щита; это относится и к дугогасительным камерам автоматов. Рекомендуется удалять их от других элементов цепи на расстояние не менее 200 мм в горизонтальном направлении и не менее 400 мм в вертикальном.
Рубильники и автоматы присоединяют к шинам так, чтобы при отключенном состоянии их ножи не находились под напряжением.
Автомат должен быть установлен так, чтобы к нему был обеспечен доступ для осмотра и ремонта. Монтаж автомата следует производить при снятых дугогасительных камерах. При этом должно быть обращено внимание на то, чтобы подвижные контакты автомата не касались стенок камеры.
Верхние выводы автомата должны быть использованы для присоединения к ним проводов от источника питания, а нижние — для присоединения проводов, идущих к токоприемнику.
Основание, к которому крепится автомат, выравнивают, чтобы при привинчивании доски или каркаса автомата в них не возникли изгибающие напряжения. Сам автомат должен быть смонтирован так, чтобы его каркас или доска находилась в вертикальном положении.
При установке рычажного привода необходимо следить за тем, чтобы расстояние между плитой рычажного привода на щите и основанием автомата было не меньше 250 мм.
После окончания монтажа автомата устанавливают на место камеры.
Трансформаторы тока крепят непосредственно на деталях стального каркаса. Сборные шины размещают в верхней части каркаса и устанавливают на фарфоровых изоляторах. Расстояние между разноименными фазами сборных шин обычно равно 150 — 200 мм, а между шинами ответвлений — 100—150 мм.
Концы алюминиевых шин, присоединяемых к аппаратам и приборам, тщательно зачищают, а медных и стальных — облуживают оловом на всей площади контакта.
Контрольно-измерительные приборы устанавливают на щите в последнюю очередь, чтобы не повредить их в процессе монтажа.
При монтаже аппаратов и комплектных РУ необходимо руководствоваться заводскими указаниями и Инструкциями.
В силовых электроустановках на панелях распределительных устройств устанавливают контрольно-измерительные приборы, служащие для контроля величины тока, напряжения или мощности. Применяют преимущественно приборы утопленного типа, лицевая часть которых немного выдается над панелью, а корпус «утоплен» в панель.

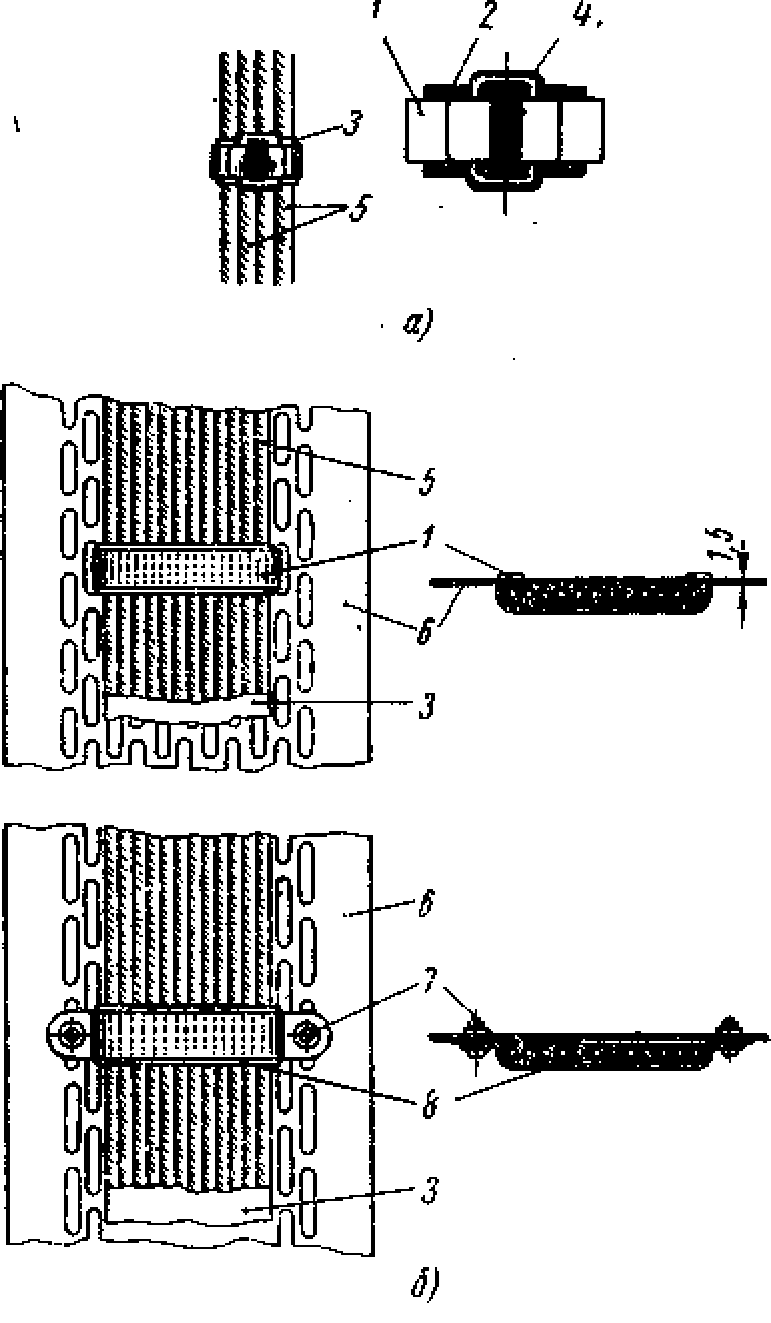

Рис. 156. Способы прокладки и крепления проводов вторичной коммутация: а — при помощи пряжки и скобы, приваренной к панели, б — пакетами по перфорированной дорожке с креплением проводов при помощи скоб и скоб с винтами; 1 — стальная скоба (пластинка), 2 — стальная панель, 3 — прокладка из электрокартона, 4 — стальная пряжка, 5 — провода, 6 — перфорированная полоса, 7 — винт крепления, 8 — прокладка из лакоткани.
Учет расходуемой электроэнергии осуществляется счетчиками электрической энергии, которые устанавливаются на панели щита, за щитом в отдельном ящике вместе с трансформаторами тока.
Подлежащие монтажу приборы учета и контроля подвергают ревизии, при которой проверяют: сохранность заводской упаковки, а также наличие и целость пломб на приборах, отсутствие на корпусе прибора вмятин, трещин, целость стекол, указателей, комплектность монтажных и крепежных деталей.
Мегомметром проверяют целость электрических цепей и состояние изоляции между металлическим корпусом и токоведущим зажимом.
Проверенные приборы до момента установки рекомендуется хранить в заводской упаковке на стеллажах, в сухом и закрытом помещении при температуре от 5 до 25°С.
Нельзя приборы, внесенные с мороза в теплое помещение, сразу же вскрывать для осмотра, ревизии или установки. До вскрытия упаковки прибор во избежание отпотевания и коррозии должен приобрести температуру помещения.
Разметка отверстий для установки приборов ведется относительно главных осей с применением шаблонов. Отверстия в панелях заготовляют с таким расчетом, чтобы расстояние от токоведущих частей до края панели было не менее 5 мм. При установке приборов с передним присоединением в местах прохода проводов просверливают отверстия, в которые вставляют изоляционные втулки.
Все работы, связанные с кернением, сверловкой и прокладкой проводов, должны быть закончены к моменту установки приборов.

Рис. 157. Виды разводки проводов цепей вторичной коммутации:
а — однослойной, б — многослойной, в — способом «воздушных пакетов»; 1 — скоба крепления проводов, 2 — провода вторичной коммутации, 3 — маркировочные бирки, 4 — сборка зажимов, 5 — панель, 6 — прибор, установленный на панели
Способы прокладки, крепления и разводки проводов на панелях распределительных устройств показаны на рис. 156 и 157. В пределах панелей щитов, шкафов и т. п., установленных в сухих помещениях, допускается прокладывать незащищенные изолированные провода непосредственно по защищенным (окрашенным) от коррозии поверхностям; провода следует крепить с применением прокладки из электрокартона, подкладываемой под крепежные детали (скобы, пряжки и др.) в месте их соприкосновения с проводами.
Разводка проводов должна обеспечивать доступность их для замены, а также наглядность, позволяющую проследить за направлением любого провода. Провода должны иметь проектную маркировку.
Переход с провода на кабель осуществляется при помощи промежуточных (переходных) кабельных зажимов.
По окончании монтажа проводов вторичной коммутации проверяют путем прозвонки соответствие выполненных соединений имеющейся монтажной схеме.

1. Расскажите об устройстве асинхронного электродвигателя с фазным ротором.
2. В какой последовательности разбирают электродвигатель?
3. Перечислите операции посадки подшипников на вал электродвигателя.
4. Дайте характеристику способов центровки валов.
5. Как устроен автомат серии А-3100?
6. Укажите основные требования, соблюдаемые при монтаже электрических аппаратов.
7. Какие способы монтажа контакторов и магнитных пускателей вы знаете какова их сущность?
