Монтаж насоса grundfos comfort pm

Grundfos Comfort 15-14 B PM

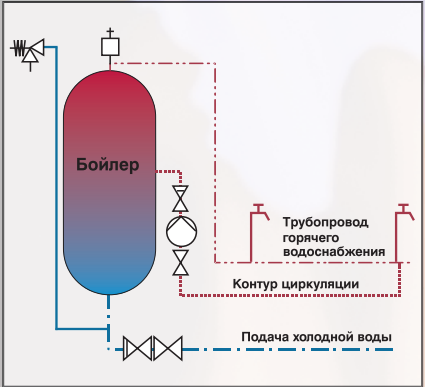

Циркуляционный насос Grundfos COMFORT 15-14 B PM для ГВС

необходим для обеспечения циркуляции горячей питьевой воды через бойлер в домах и коттеджах. Вода в системе всегда будет горячей. Теперь вы не будете тратить время и воду, ожидая, когда из крана пойдет горячая вода. В исполнении PM применен электродвигатель на постоянных магнитах, обеспечивающий непревзойденную экономию электроэнергии

! Оптимальное решение для проблем с полотенцесушителем в квартирах

Особенности и преимущества

• Низкий уровень потребляемой электроэнергии.
• Низкий уровень шума.
• Эффективная конструкция двигателя с постоянными магнитами.
• Простое техническое обслуживания благодаря съёмной конструкции электродвигателя. Насос обслуживаемый !
• Длительный срок службы.
• Корпус насосов выполнен из коррозионностойкого материала – латуни.
• Рабочее колесо, выполнено из нержавеющей стали, EPDM, PPO, PTFE и графита.
• Насосы изготовлены из материалов, разрешённых для использования с питьевой водой.
• Защита от «сухого хода»

При необходимости используйте доступные на рынке таймеры-розетки для программирования включения/выключения COMFORT 15-14 B PM и COMFORT 15-14 BX PM для дополнительного сокращения затрат на электроэнергию.

ВНИМАНИЕ !
Насос всегда должен устанавливаться так, чтобы вал электродвигателя находился в горизонтальном положении .
Другими словами, торец насоса с надписью Grundfos НЕ должен смотреть ни в пол ни в потолок. 🙂

Для того чтобы ввести насосы COMFORT в эксплуатацию, необходимо перевести сетевой выключатель в положение «Включено»

Световой индикатор на панели управления или на верхней стороне головной части насоса показывает, что питание включено

Для удаления воздуха из системы необходимо:

1) Включить насос, затем открыть кран
2) Выключить насос, закрыть кран
3) Повторить п п 1, 2 пять раз

Защита от «сухого» хода

Во все насосах серии COMFORT предусмотрена защита от «сухого» хода. Её принцип работы основан на смещении сферического ротора при работе без воды. Когда улитка насоса заполнена жидкостью, вода прижимает ротор, фиксируя его положение в пространстве. Если насос работает без воды, улитка насоса заполняется воздухом, в котором ротор теряет своё фиксированное положение. В результате создаваемое ротором магнитное поле тоже смещается в пространстве и в измеряемой точке меняет своё значение намагниченности. Двигатель насоса это распознаёт и останавливается. Как только ротор возвращается в своё исходное положение, двигатель снова запускается и снова отключится, если воды в насосе всё ещё нет. В условиях отсутствия воды в системе, насос будет работать в частых циклах включения-выключения, пока в системе не появится вода , либо насос вручную не будет отключен от сети электропитания. Такой режим работы не приведёт к перегреву двигателя насоса, ввиду его малой мощности и отсутствия нагрузки. За счёт такой периодической работы значительно снижается трение и износ подшипника ротора, таким образом обеспечивается защита насоса от критических повреждений из-за работы без воды.

Предлагаем Вам купить Grundfos Comfort 15-14 B PM по выгодной цене 8 980 р.

Grundfos Comfort 15-14 B PM отличается высоким качеством и оптимальной ценой. Производитель известен во всем мире и предоставляет гарантию на свою продукцию.

Чтобы купить Grundfos Comfort 15-14 B PM в нашем интернет магазине вам достаточно оформить заказ онлайн на сайте

Технические характеристики Grundfos COMFORT 15-14 B PM:

• Номер модели: 99302358 / 97916771
• Материал корпуса: Латунь
• Тип изделия: Циркуляционный
• Максимальный расход, м3/ч: 0,5
• Высота, мм: 80
• Ширина, мм: 84
• Максимальный напор, м: 1,4
• Вес, кг: 1
• Длинна, мм: 144
• Режим работы: постоянный
• Степень(класс) защиты: IP 42
• Номинальное напряжение, В: 230
• Максимальная потребляемая мощность Р1, Вт: 7
• Уровень шума, дБ: до 43
• Температура окружающей среды, °C: от 0 до 40
• Качество воды: Раствор воды и гликоля
• Упаковка длинна, мм: 198
• Температура перекачиваемой жидкости, °C: от 2 до 95
• Тип ротора: Мокрый
• Диаметр всасывающего патрубка, дюйм: Rp 1/2″
• Установка насоса: Горизонтальная
• Номинальный расход, м3/ч: 0,45
• Упаковка ширина, мм: 131
• Вид насоса: Поверхностный
• Номинальный потребляемый ток, А: 0,07
• Применение: Предназначен для рециркуляции бытовой горячей воды в домах
• Упаковка высота, мм: 99
• Упаковка вес, кг: 1,2
• Номинальный напор, м: 0,8
• Диаметр напорного патрубка, дюйм: Rp 1/2″
• Страна производства: Германия
• Опция послепродажной поддержки «Сервис 24»: Да
• Гарантийный период, мес: 24
• Монтажная длинна, мм: 80
• EAN код: 5713826879211
• Максимальное рабочее давление в системе, бар: 10
• Максимальный расход, л/мин: 8,33
• Номинальный расход, л/мин: 7,5
• Область применения: Отопление/Кондиционирование
• Количество фаз: 1
• Частота сети, Гц: 50
• Частота вращения, об/мин: 2900
• Материал рабочего колеса: Нержавеющая сталь
• Материал вала: Керамика
• Материал подшипника: Керамика

Паспорт, Руководство GRUNDFOS COMFORT PM

Иструкция по монтажу GRUNDFOS COMFORT PM

Источник

Grundfos COMFORT 15-14 BA PM

Grundfos COMFORT 15-14 BA PM

Циркуляционный насос Grundfos COMFORT 15-14 BA PM

необходим для обеспечения циркуляции горячей питьевой воды через бойлер в домах и коттеджах. Вода в системе всегда будет горячей. Теперь вы не будете тратить время и воду, ожидая, когда из крана пойдет горячая вода. В исполнении PM применен электродвигатель на постоянных магнитах, обеспечивающий непревзойденную экономию электроэнергии. Насос использует 2 температурных датчика – внутренний и внешний, устанавливаемый на трубе подачи горячей воды.
У насоса 3 режима работы : постоянный, контроль температуры и AUTOadapt.

ОСОБЕННОСТИ РЕЖИМОВ РАБОТЫ:

Постоянный режим: насос работает постоянно.

Температурный режим: насос включается, когда температура падает ниже значения 36°C + 1/4 x (максимально зарегистрированное значение температуры — 36°C) и выключается, когда температура поднимается выше 36°C + 1/2 x (максимально зарегистрированное значение температуры — 36°C).

Режим AUTO_adapt: насос регистрирует в течение последних 2-х недель, когда включается горячая вода и заносит это в календарь включений крана. За 15 минут до того, как кран может быть открыт, насос включается и проводит циркуляцию горячей воды в системе горячего водоснабжения. 1 раз в неделю насос включает рециркуляцию в системе на 15 минут до максимальной температуры, если в течение недели эта максимальная температура не была достигнута. Если насос не включался более 8-ми часов, то он автоматически включается на 15 минут для промывки системы для дезинфекции и удаления бактерий.

Если горит красный индикатор SENSOR в режиме AUTO_adapt и температурном режиме — не работает внутренний датчик температуры, если только в режиме AUTO_adapt — не работает внешний датчик температуры.

Паспорт, Руководство по монтажу и эксплуатации Grundfos Comfort

Технические характеристики Grundfos COMFORT 15-14 BA PM:

• Номер модели: 97916757
• Тип насоса: Циркуляционный
• Вид насоса: Поверхностный
• Страна-производитель: Германия
• Гарантия: 24 мес.
• Максимальный напор: 1.2 м
• Высота: 8 см
• Ширина: 8.4 см
• Длина: 14.4 см
• Вес: 1.12 кг
• Материал корпуса: Латунь
• Пропускная способность: 0.5 куб. м/час
• Класс защиты: IP 42
• Напряжение сети: 1 х 230 В
• Потребляемая мощность: 7 Вт
• Допустимая температура перекачиваемой жидкости: от 2°C до 95°C
• Тип ротора: “мокрый”
• Диаметр разъема соединения: 1/2″
• Установка насоса: Горизонтальная
• Монтажная длина: 80 мм

Преимущества: В режиме AUTOadapt насос регистрирует в течение последних 2х недель, когда включается горячая вода и заносит это в календарь включений крана. За 15 минут до того, как кран может быть открыт, насос включается и проводит циркуляцию горячей воды в системе ГВС. 1 раз в неделю насос включает рециркуляцию в системе ГВС на 15 минут до максимальной температуры, если в течение недели эта максимальная температура не была достигнута. Если насос не включался более 8 часов, то он автоматически включится на 15 минут дл

Предлагаем Вам купить Grundfos COMFORT 15-14 BA PM по выгодной цене 15 246 р.

Grundfos COMFORT 15-14 BA PM отличается высоким качеством и оптимальной ценой. Производитель известен во всем мире и предоставляет гарантию на свою продукцию.

Чтобы купить Grundfos COMFORT 15-14 BA PM в нашем интернет магазине вам достаточно оформить заказ онлайн на сайте

Технические характеристики Grundfos COMFORT 15-14 BA PM:

• Номер модели: 97916757
• Тип насоса: Циркуляционный
• Вид насоса: Поверхностный
• Страна-производитель: Германия
• Сервис за 24 часа: да
• Гарантия: 24 мес.
• Максимальный напор: 1.2 м
• Высота: 8 см
• Ширина: 8.4 см
• Длина: 14.4 см
• Вес: 1.12 кг
• Материал корпуса: Латунь
• Пропускная способность: 0.5 куб. м/час
• Максимальное рабочее давление: 10 бар
• Режим работы: постоянный
• Класс защиты: IP 42
• Напряжение сети: 1 х 230 В
• Потребляемая мощность: 7 Вт
• Допустимая температура перекачиваемой жидкости: от 2°C до 95°C
• Тип ротора: “мокрый”
• Диаметр разъема соединения: 1/2″
• Установка насоса: Горизонтальная
• Монтажная длина: 80 мм

Преимущества: В режиме AUTOadapt насос регистрирует в течение последних 2х недель, когда включается горячая вода и заносит это в календарь включений крана. За 15 минут до того, как кран может быть открыт, насос включается и проводит циркуляцию горячей воды в системе ГВС. 1 раз в неделю насос включает рециркуляцию в системе ГВС на 15 минут до максимальной температуры, если в течение недели эта максимальная температура не была достигнута

Паспорт, Руководство по монтажу и эксплуатации Grundfos Comfort

Источник

Grundfos COMFORT PM — циркуляционные насосы, для рециркуляции ГВС

Циркуляционные насосы Grundfos COMFORT предназначены для обеспечения циркуляции горячей санитарной воды через бойлер косвенного или комбинированного нагрева вашей системы ГВС. Вода в системе всегда будет горячей. Теперь вы не будете тратить время и воду, ожидая, когда из крана пойдет горячая вода.

PM — электродвигатель на постоянных магнитах, обеспечивающий непревзойденную экономию электроэнергии

A — наличие функции AUTOADAPT

X — со встроенными обратным и отсечным клапаном

Пропускная способность: 0.3 м 3 /ч, Максимальный напор: 1.0 м, Вес: 1.12 кг., Габаритные размеры (ВхШхГ): 0 ,

Пропускная способность: 0.6 м 3 /ч, Максимальный напор: 1.2 м, Вес: 1.12 кг., Габаритные размеры (ВхШхГ): 0 ,

Пропускная способность: 0.5 м 3 /ч, Максимальный напор: 1.4 м, Габаритные размеры (ВхШхГ): 119x84x84 ,

Пропускная способность: 0.5 м 3 /ч, Максимальный напор: 1.4 м, Габаритные размеры (ВхШхГ): 80x84x144 ,

Пропускная способность: 1.4 м 3 /ч, Максимальный напор: 1.4 м, Габаритные размеры (ВхШхГ): 110x84x144 ,

Пропускная способность: 1.4 м 3 /ч, Максимальный напор: 1.4 м, Габаритные размеры (ВхШхГ): 110x84x144 ,

Пропускная способность: 0.7 м 3 /ч, Максимальный напор: 1.2 м, Вес: 1.50 кг., Габаритные размеры (ВхШхГ): 0 ,

Режим AUTOadapt: насос регистрирует в течение последних 2-х недель, когда включается горячая вода и заносит это в календарь включений крана. За 15 минут до того, как кран может быть открыт, насос включается и проводит циркуляцию горячей воды в системе горячего водоснабжения. 1 раз в неделю насос включает рециркуляцию в системе на 15 минут до максимальной температуры, если в течение недели эта максимальная температура не была достигнута. Если насос не включался более 8-ми часов, то он автоматически включается на 15 минут для промывки системы для дезинфекции и удаления бактерий.

Видео к оборудованию серии Grundfos COMFORT PM

Источник

Документы и инструкции для Циркуляционный насос Grundfos (Грундфос) COMFORT 15-14 B PM RU арт. 99302358

Кратко о товаре:

Новейший двигатель с постоянным магнитом, установленный в насос COMFORT PM, снижает затраты энергии до 5 — 8,5 Вт и обладает низким уровнем шума. В совокупности с интеллектуальной функцией AUTOADAPT, эти нововведения задают новые стандарты энергоэффективной рециркуляции теплоносителей в частных домах.
