Сращивание жил кабеля при помощи одножильных соединителей UY-2
СБОРНИК
ЛАБОРАТОРНЫХ И ПРАКТИЧЕСКИХ РАБОТ
по МДК.05.01 Технология монтажа и эксплуатации волоконно-оптических, медножиль-ных кабельных и воздушных линий
наименование учебной дисциплины (ПМ, МДК)
номера занятий с 1 по 19 .
по программе утвержденной зам. директора по УВР А.В. Логвиновым
« 3 » октября2013 г. ФИО
для специальности 210709 Многоканальные телекоммуникационные системы
шифр и наименование специальности
рассчитаны на 38 часов (часа).
Составил преподаватель И.Н. Алехин
на заседании цикловой комиссии «Телекоммуникационные системы и сети связи»
Председатель _____________/О.В. Сироткина/
Протокол __2__ от «_14_»_____10_____ 2013 г.
Перечень лабораторных и практических работ
по МДК.05.01 Технология монтажа и эксплуатации волоконно-оптических, медножильных кабельных и воздушных линий
Лабораторная работа № 1. Монтаж кабеля ТПП по технологии 3М………….3
Лабораторная работа № 2. Монтаж кабеля МКС по технологии 3М ………. 9
Лабораторная работа № 3. Подготовка ОК к монтажу, монтаж
оптических муфт…………. 14
Лабораторная работа № 4. Подготовка оптического волокна к
Практическая работа № 1. Расчет параметров ОВ…………………………….26
Лабораторная работа № 5. Монтаж оптических кроссов……………………..33
Практическая работа № 2. Измерения при технической эксплуатации
Практическая работа № 3. Измерения шланговых покровов ОК…………….43
Лабораторная работа № 6. Аварийно-восстановительные работы на
Практическая работа № 4. Измерения при проведении АВР на
Практическая работа № 5. Схема размещения строительных длин
и смонтированных муфт на участках регенерации между оконечными
Практическая работа № 6. Составление схемы распределения
оптических волокон на регенерационном участке…………………………….65
Практическая работа № 7. Составление схемы организации связи на
Лабораторная работа № 1
Наименование работы:Монтаж кабеля ТПП по технологии 3М
1. Цель работы:
1.1 Ознакомиться с монтажом кабеля ТПП по технологии 3М.
2. Подготовка к работе:
2.1 Изучить последовательность операций по монтажу кабеля ТПП.
3. Литература:
3.1 Алехин И.Н. «Технология монтажа и эксплуатации волоконно-оптических, медножильных кабельных линий». Учебное пособие для СПО. – Самара, 2013.
3.2 Алехин И.Н. «Технология монтажа и обслуживания направляющих систем». Учебное пособие для СПО. – Самара, 2013.
3.3 Андреев В.А., Бурдин А.В., Кочановский Л.Н., Портнов Э.Л., Попов В.Б. «Направляющие системы электросвязи»: Учебник для вузов. В 2-х томах. Том 2 – Проектирование, строительство и техническая эксплуата-ция / – 7-е изд., перераб. и доп. – М.: Горячая линия-Телеком, 2010. – 424 с.
4. Основное оборудование:
4.1 Кабель ТПП, муфта соответствующего материала и размера.
4.2 Соединитель UY-2, пресс-клещи E-9Y.
4.4 Стенды лаборатории НСЭ.
5. Задание:
5.1 Подготовка рабочего места.
5.2 Подготовка кабеля ТПП к монтажу.
5.3 Монтаж кабеля ТПП.
6. Порядок выполнения работы:
6.1 Разделка кабеля (подготовка к монтажу).
6.2 Сращивание жил.
6.3 Восстановление защитных покрытий.
7. Содержание отчета:
7.1 Наименование работы.
7.3 Монтаж кабеля ТПП по технологии 3М.
7.4 Зарисовать рисунок 1.
7.5 Ответить на контрольные вопросы.
8. Контрольные вопросы:
8.1 Этапы монтажа кабеля ТПП.
8.2 Способы сращивания жил кабеля ТПП.
8.3 Что входит в состав комплекта МВССК.
8.4 Назначение UY-2 и MS 2 .
8.5 Для какой емкости кабеля применяют соединители UY-2 и модули MS 2 .
8.6 Что включает в себя комплект инструментов RB-4036.
8.7 Состав и назначение модулей 4000D, 4000С, 4008D, 4005DPM.
8.8 Для чего применяется сращивающая головка.
8.9 Для чего применяется адаптер.
8.10 Для чего применяется опресовывающее устройство.
Работу составил преподаватель: /Алехин И.Н./
ПРИЛОЖЕНИЕ
Монтаж кабеля ТПП
Монтаж кабелей ГТС состоит из 3 этапов:
1. Разделка кабеля (подготовка кабеля к монтажу):
— подбор муфты с учетом емкости кабеля (по диаметру жил, по типу кабеля);
— определяется место среза оболочки;
— снимается оболочка, разборка кабельного сердечника по пучкам.
2. Сращивание жил:
Основные цвета (белый, красный) соединяются с дополнительными цветами (зеленый, синий, оранжевый, коричневый, серый).
3. Восстановление защитных покрытий:
— поясная изоляция восстанавливается с использованием лент компании 3М, опоясывает кабельный сердечник и защищает изоляцию проводников от случайных повреждений.
— экран восстанавливается экранной проволокой, которая используется для уменьшения помех.
— оболочка восстанавливается муфтой, которая надвигается на сросток.
Сращивание жил кабеля при помощи одножильных соединителей UY-2
Более 40 лет назад компания 3М первой в мире выпустила соединитель с U-образным контактным элементом – соединитель Scotchlok ТМ , они обладают многими преимуществами:
— возможность соединения жил различного диаметра;
— не требует зачистки изоляции, таким образом, процесс сращивания
значительно ускоряется и упрощается;
— обеспечивает высококачественный контакт на весь срок службы кабеля (45 лет).
Одножильные соединители UY-2 применяется для сращивания жил кабелей малой емкости (от 10 до 100 пар) с гидрофобным заполнителем и без заполнителя, а также для сращивания запасных жил в кабелях большой емкости. Соединитель предназначен для соединения медных проводников с диаметром жил 0,4-0,7 мм с бумажной, полиэтиленовой или поливинилхло-
ридной изоляцией без предварительной их зачистки. Состоит из следующих частей: корпуса, крышки и контактного элемента(рисунок 1). Корпус соеди-нителя выполнен из полипропилена прозрачного цвета и заполнен гидрофоб-ной массой, предотвращающей воздействие влаги в месте соединения про-водников. Крышка выполнена также из полипропилена, в нее вмонтирован контактный элемент из фосфористой бронзы, обеспечивающий качественное и надежное соединение (5-ая категория контакта). Срок службы UY-2-45 лет.
Монтаж кабелей с использованием одножильного соединителя осуществляется при помощи пресс-клещей Е-9Y, обеспечивающих обкусывание и запрессовку проводников (рисунок 2).
 |  |
| Рисунок 1. Общий вид соединителя UY-2 | Рисунок 2. Пресс-клещи E-9Y |
При монтаже используются комплекты ВССК и МВССК, позволяющие монтировать как прямые, так и разветвительные муфты.
Сращивание жил кабеля при помощи модульных соединителей серии MS 2
Монтаж сердечника многопарных кабелей производят в такой же последовательности,при которой вначале сращивают наиболее удаленные от кабельщика пучки.
25-парные модули серии MS 2 рекомендуется использовать при сращивании кабелей емкостью 100 и более пар, содержащихся под избыточным давлением. Модули серии MS 2 предназначены для одновременного сращивания 25 пар медных или алюминиевых жил телефонного кабеля без предварительного снятия изоляции, позволяют соединить жилы с диаметром от 0,32 до 0,7 мм с полиэтиленовой или бумажной изоляцией.
Комплект инструментов RB-4036 представлен на рисунке 3.
Модуль MS 2 4000D предназначен для одновременного прямого соединения 25 пар жил. Модуль состоит из трех частей: основания, корпуса и крышки (рисунок 4).
 |  |
| Рисунок 3. Комплект инструментов RB-4036 | Рисунок 4. Модуль MS 2 4000-D |
Жилы, идущие с телефонной станции крепятся в основании модуля, проводники абонентской линии со стороны крышки. Модули серии MS 2 для закрытых помещений поставляются в сухом исполнении (4000D), на открытом воздухе с гидрофобным заполнением (4000С). Капсула с гидрофобным заполнением типа MS 2 4075S используется для защиты кабеля от проникновения влаги, рекомендована для применения на кабелях большой емкости, не содержащихся под давлением.
Модуль MS 2 4008D предназначен для подпараллеливания пар при переключении и ремонте кабелей без перерыва связи и позволяет подключаться непосредственно к жилам кабеля в любом месте кроме сростка. Отличие состоит в том, что в нижней части корпуса модуля нет ножей, поэтому жилы, заведенные в основание модуля, при опрессовке не обрезаются.
Модуль MS 2 4005DPM предназначен для переключения кабелей и позволяет подключаться к муфте в любом месте кроме сростка, к смонтированным модулям серии MS 2 . Модуль состоит из трех частей: изолятора, корпуса и крышки. Основание модуля окрашено в голубой цвет, контакты развернуты на 90 0 и смещены от центра.
В упаковку с модулями MS 2 4000D и MS 2 4008D входит адаптер, который предназначен для правильной фиксации частей модуля в сращивающий головке.
Смонтированный сросток с использованием модульных соединителей MS 2 представлен на рисунке 5.
Рисунок 5. Смонтированный сросток с использованием модульных соединителей MS 2
Источник
78 Новые способы монтажа медножильных кабелей
Любая кабельная линия связи имеет три основные составляющие: кабель, оконечные устройства и муфты. При эксплуатации отказы кабеля или оконечных устройств крайне редки. В основном они возникают из-за некачественного монтажа муфт. В связи с этим работоспособность линии связи напрямую зависит от качества и надежности смонтированных на линии муфт.
А.А. ПОКАТИЛОВ, технический директор ООО «КСС-КОНТАКТ»
Зачастую монтажные работы выполняются в неблагоприятных условиях, например, в котлованах, колодцах, тоннелях. Кроме этого, кабельщикам приходится работать в любую погоду и в ночное время. К тому же монтажные бригады недостаточно оснащены специализированным инструментом, приспособлениями и материалами. Новые технологии монтажа муфт на кабелях связи внедряются достаточно медленно.
Качество и надежность монтажа муфт во многом зависят от квалификации и добросовестности кабельщиков-спайщиков, т. е. велико влияние человеческого фактора. Они должны быть обеспечены монтажными комплектами для различных типов муфт под конкретные типы кабеля. Это позволяет соблюдать технологию работ, обеспечивать качество и надежность монтажа, сокращать продолжительность монтажных работ, повышать культуру производства.
Таким образом, работоспособность линии связи напрямую зависит от качества и надежности смонтированных на линии муфт.
Российская компания ООО «КСС-КОНТАКТ» уже десять лет занимается разработкой, совершенствованием технологий монтажа и производством монтажных комплектов для муфт на медножильных кабелях различных марок и емкостей
— голых, бронированных, имеющих парную и четверочную скрутки жил, различную изоляцию, водоблокирующие элементы. В комплектах для монтажа различных типов кабелей используются современные материалы.

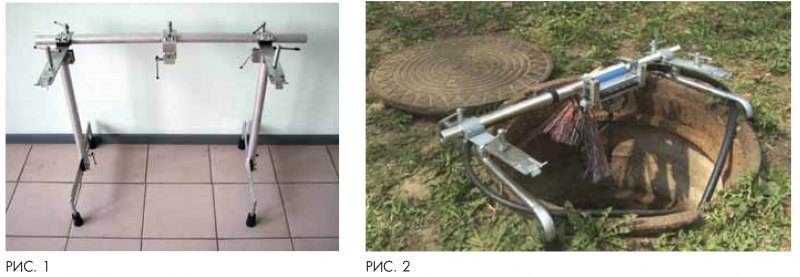

Предприятие разработало и освоило производство сборно-разборного монтажного станка СМК (рис. 1, 2). Он используется при монтаже муфт вне колодца. Время его сборки-разборки составляет 5-7 мин, при этом не требуется каких-либо дополнительных монтажных приспособлений. Для удобства транспортировки станок в разобранном виде помещается в чехол.
Для монтажа кабеля в колодцах используется набор из пяти штанг, двух винтовых наконечников и распорного винта. С помощью этих комплектующих можно собрать штангу для любого колодца от ККС-2 до ККС-5. Штанги изготовлены из алюминиевых труб, на концы которых напрессованы резьбовые наконечники. Между собой они соединяются по принципу кабельных палок. При вращении распорного винта штанга жестко закрепляется, упираясь в торцевые стенки колодца. Предварительно на штангу надевается входящая в комплект станка каретка, на которую под любым углом крепится монтажная головка емкостью 10 или 25 пар. При установке высоту каретки можно регулировать. Концы монтируемого кабеля крепятся к штанге с помощью специальных хомутов или обрезков жил кабеля. После сращивания кабеля штанга демонтируется.
Такая конструкция позволяет установить монтажную головку в любой точке пространства колодца.

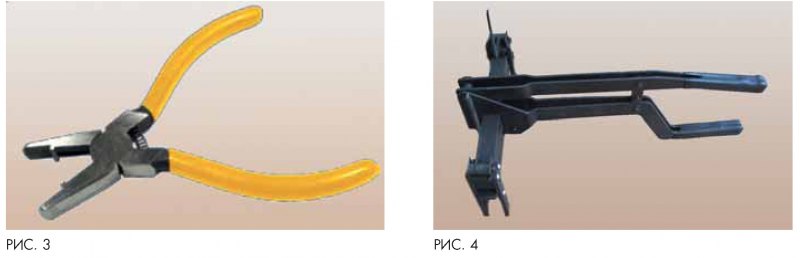

Для сращивания жил кабелей типов ТПП, ТППэп, КЦППэп, ТШпфПв диаметром от 0,32 до 0,64 мм используются одножильные соединители КСО 2 с гелевым заполнением. Эти соединители позволяют сращивать кабели емкостью до 50 пар. Операция сращивания выполняется с помощью ручных пресс-клещей-бокорезов КС ПКО (рис. 3).
Кабели большей емкости сращиваются с использованием 25-парных модулей КСМ 25 с механическим ручным прессом КС ПМ 25 (рис. 4).

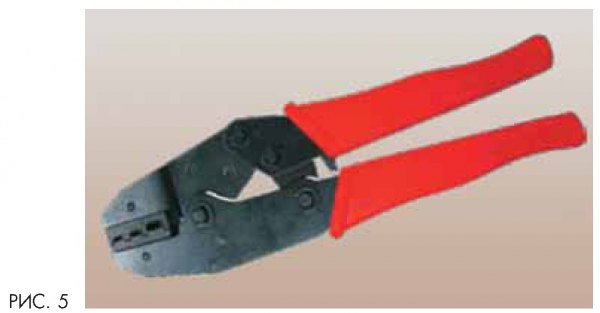

При сращивании жил диаметров от 0,64 до 1,29 мм применяются изолированные медные гильзы. Они изготовлены из медного сплава (с последующим лужением). В центре гильзы имеется ограничительный барьер (перемычка) для проводников. Для обеспечения качественного контакта ее внутренняя поверхность имеет зубчатую форму. Гильзы позволяют сращивать жилы кабеля с любой изоляцией. Предварительно зачищенные жилы вставляют в гильзу и обжимают специальными ручными пресс-клещами КС ПКИ (рис. 5).
В результате обеспечивается качественный, превосходящий по надежности пайку электрический контакт, а также надежное механическое соединение с фиксацией изоляции жил. Благодаря исполь-
зованию этой технологии повышается надежность сростка жил, их изоляция в муфте, уменьшается омическое сопротивление сростка и асимметрия.
Экранирование сростка жил в многопарных кабелях выполняется путем его оборачивания кожухом из фольгированного электрокартона. Этот кожух позволяет при необходимости закачать в муфту гидрофоб. Экраны сращиваемых кабелей соединяются экранной шиной из медной проволоки сечением не менее 2,5 мм2 и соединителями экранов.
В четверочных кабелях (КСПП, ЗКП, МКС, МКСА, ТЗ) сросток жил также оборачивается кожухом из фольгированного картона. Этот материал защищает изоляцию кабеля (особенно кордельно-стирофлек-сную) от перегрева. На кожух надевается экранная сетка из медной луженой проволоки сечением 25, 35 или 50 мм2 в зависимости от емкости кабеля, которая фиксируется на оболочке кабеля роликовыми пружинами. Сетка электрически соединяет оболочки кабелей и экранирует его сердечник (сросток жил) в муфте.
Надежно герметизировать муфты позволяют среднестенные и толстостенные термоусаживаемые трубки (ТУТ) разных размеров. При изготовлении на внутреннюю поверхность трубки наносится подклеивающий слой (термоклей). Для монтажа обычного кабеля применяются две трубки, а для бронированного — трубка и термоусаживаемая манжета (ТУМ). Эти изделия можно использовать при герметизации муфт на кабелях с любыми оболочками и в разных комбинациях: алюминий-свинец, алюминий-полиэтилен, полиэтилен-свинец, свинец-сталь. Перепайка брони в муфте жилами кабеля достаточно трудоемкая операция. К тому же перемычка из жил кабеля ненадежна и часто перегорает от блуждающих токов.
Броневые ленты в муфте электрически соединяются изолированным медным многожильным проводом сечением не менее 6 мм2 с помощью роликовых пружин постоянного давления соответствующих размеров. Узел подсоединения провода к броне оборачивается 1-2 слоями мастичной ленты. Муфты, загерметизированные ТУТ или ТУМ, способны выдержать внутреннее давление не менее 5 атм.
Компания ООО «КСС-КОНТАКТ» также изготавливает и поставляет на рынок монтажные комплекты для монтажа голых и бронированных, прямых и развет-вительных муфт с любым числом ответвлений. Они пригодны для кабелей емкостью от 10х2 до 1200х2 и от 1х4 до 54х4 с различными оболочками и в любой их комбинации. Кроме этого, предприятие выпускает монтажные комплекты для малопарных цифровых и специальных кабелей. В составе монтажных комплектов используются материалы и изделия отечественных производителей. Это позволяет значительно уменьшить их стоимость.
