После покупки шкафа ЩРН-П фирмы IEK необходимо его собрать, смонтировать на стену и потом наполнить модульными устройствами (УЗО, автоматическими выключателями и т.д.). Ниже представлена небольшая, но подробная инструкция по монтажу распределительного щитка на примере корпуса ЩРПН-П-12. Она также подойдет и для других типоразмеров шкафов данного производителя.

Монтаж распределительного щитка ЩРН-П

Пластиковый модульный корпус продается в коробке, на которой указана вся необходимая информация об этом изделии.

Открываем коробку и достаем сам корпус.

Для монтажа шкафа на стену, установки шин «N» и «PE», наполнения его автоматическими выключателями и для подключения проводов необходимо снять переднюю панель. Для этого крестообразной отверткой откручиваем два болта, находящиеся под крышкой.

Внутри уже установлена DIN-рейка для установки модульных устройств. В комплекте идут дюбеля с саморезами для крепления основания на стену. Также в пакетике есть шины «N» и «PE», которые необходимо закрепить на черной планке.

Черная планка с шинами крепится в основании шкафа в пазы снизу или сверху.

Перед креплением на стену ЩРН-П-12 продумайте как будут заходить в него подходящие и отходящие провода. В основании корпуса есть разметка отверстий для ввода проводников. Они находятся сверху, снизу и на задней стенке основания. Аккуратно острым ножом вырежьте необходимые отверстия.

Затем на стене разметьте места для сверления отверстий под дюбеля. Для ЩРН-П-12 их два — в центре сверху и снизу. Сверлим отверстия победитовым сверлом диаметром 6 мм, вставляем в них дюбеля, идущие в комплекте, прикладываем основание шкафа к стене и крепим его двумя саморезами.

Остается только установить автоматы и другую модульную аппаратуру, выполнить все внутренние электрические соединения согласно однофазной схемы распределительного щита, подключить подходящие и отходящие провода.

Должно получиться как-то так или на подобие.

Также вам может будет интересно прочитать статьи:

Не забываем улыбаться:

Каждому с детства известно: вещь, обмотанная синей изолентой, будет служить вечно.

Источник

Отзыв: Корпус модульный пластиковый навесной IP41 ЩРН-П-12 — Чистенько и уютненько.

Приветствую Вас, уважаемые читатели отзовика!
Правильно говорится, что жизнь полна неожиданностями.
Так и у нас на этот раз…
Спустилась в подвал, чтобы запустить стирку и покормить кролика.

Вдруг почувствовала запах, нет ни кролика, плавления изоляции и пластика, увидела легкий голубоватый туман, растекающийся по помещению…

Посмотрела и потрогала все розетки и выключатели – холодненькие.
Взглянула на электро щиток, все нормально, провела рукой по его верхней части, чтобы проверить его теплоту… и ой, обожгла пальцы.

Небольшая часть пластмассовой коробки сверху расплавилась и была очень горячей.
Конечно, у меня паника и не до съемок фото.
Так как на щитке, в окошечко, видны только автоматы выключатели, пришлось открутить верхнюю панель основания корпуса, чтобы посмотреть ситуацию внутри и что же там.

Я увидела раскаленные докрасна два провода, их изоляция расплавились, превратились в черные капли, соседние провода подплавились, так как все соединены на одной планке.
Пластик корпуса съёжился, но не загорелся.
Отключила тумблера. Сразу два.

Расплавленный угол бокса при снятии со стены сломался.

Об автоматах напишу в следующем отзыве…
Ремонт начался с покупки Бокса для установки и подключения автоматов для электропроводки.

Купила щиток на 12 одинарных автоматов, старый был рассчитан на аналогичных — 8.

Инструкция напечатана мелко и очень блекло.
Информации в ней много.
Это – область применения.
Технические характеристики.
Техника безопасности.
Комплектность.
Монтаж.
Условия транспортировки, хранения и утилизации.
Гарантийные обязательства.
В приведенных таблицах указана характеристика, комплектность, состав и количество устанавливаемых модулей, которых может быть от 4 до 36.

А вот сама коробка со всех сторон.

Информация назначения и использования содержимого продукта на ней легко читается и понятна.
Характеристики пластика.
Комплектация.
Корпус электрически безопасен, не горит, гарантия 5 лет.
На схеме отмечены места для организации отверстий для подключения проводов и для увеличения размера окошка.

Их можно просверлить или вырезать ножом.
Так как моих сил оказалось мало, мне пришлось нагреть нож над огнем и прорезать отверстия.
Действительно, пластик не горит, но хорошо плавится.

В корпусе прикручена специальная DIN рейка (профиль), на которую крепятся модули.

Вот такие шины для подключения соединений. В увеличенном виде.

Собрали комплект.
Разделили подвальное помещение на контуры обслуживания.
После подключения линий планировалось снять нагрузку с автоматов, и чтобы не нужно было отключать всю электрическую сеть для ремонта или установки какого-либо прибора.

6 модулей — одинарных, два модуля — двойных и плюс два модуля — шин, для подключения контактов.

Всего 12 мест.
Вот так наглядно видно, где сделали отверстия для подведения проводов.
Красным кружком обозначены места крепления корпуса к стене.

Передняя часть с окошечком крепится на два самореза.
Вот какой красивый домик для автоматов.

Чистенько и уютненько.

Пленочку еще с окошечка не сняла.
В комплекте корпуса есть маркировочная лента, которая наклеивается под автоматами, чтобы указать место его обслуживания в помещении.
Пока она, где то лежит без дела, вдруг придется перекинуть контакты.
А вот с крестиком – это новый, но не работающий автомат – надо его заменить.

Об автоматах и установке в следующем отзыве.

Корпус удобный, все понятно и собирается быстро.
Все, что ни делается — все к лучшему…
Рекомендую к использованию.
Всем желаю чистоты, тепла, света и удачи.

Источник

Отзыв: Корпус модульный пластиковый навесной IP41 ЩРН-П-12 — Пластиковый корпус IEK ЩРН(В)-П для организации распределительного щитка.

Модульный пластиковый корпус для распределительных щитков IEK ЩРН(В)-П, именно так называет его производитель, предназначен для организации электрического распределительного щитка в жилом или нежилом помещении. Корпус щитка можно как утопить в стену, так и просто закрепить на стене. Подобный модульный пластиковый корпус удобен тем, что позволяет быстро и аккуратно организовать распределительный щиток и нужную схему электроснабжения с общим током потребления не более 63 ампер. В нашем случае такой щиток был использован для организации системы электроснабжения в одном из блоков помещений частного дома. Напряжение электрической сети подвели к щитку двумя отдельными медными многожильными проводами общим сечением каждого 5 кв. мм, и подали их на двухполюсный электрический выключатель (рубильник) с рабочим током на 20 ампер.

После электрического автомата, который должен срабатывать на отключение после превышения через него рабочего тока в 20 ампер, напряжение электрической сети было подано на ещё один электрический автоматический выключатель защиты от перенапряжения сети под названием Gangbei VPD1-60. Это устройство в свою очередь рассчитано на максимальный проходящий ток до 40 ампер, и в данной электрической цепи оно работает с запасом по мощности. Gangbei VPD1-60 разрывает электрическую сеть как при критичном понижении напряжения электрической сети до значения 270V. Таким образом, подобное устройство обезопасит подключенные через него потребители как при выраженной просадке напряжения электрической бытовой сети ниже номинального значения, так и при его скачках, к примеру, при аварийных ситуациях в уличной системе электрической подачи напряжения в дом или квартиру.

Ведь иногда случается и так, что, к примеру, при нахлестах уличного «0» провода на фазный при сильных порывах ветра, или обрыве какого-либо из уличных электрических проводов, напряжение в электрической сети может скакнуть с номинальных 230 вольт до значения в 380 — 400 вольт. Для практически любой бытовой техники, работающей от электричества, такой скачок напряжения вызывает как мгновенный или очень быстрый выход из строя, так и в некоторых устройствах может вызвать их возгорание. Это очень опасно, особенно когда электроприборы работают без присмотра в отсутствие дома хозяев. А также скачок сетевого напряжения может привести к выходу из строя такой дорогостоящей бытовой техники, как телевизоры, холодильники, стиральные машины и прочее. Автор уже сталкивался с этим очень неприятным явлением. Различной бытовой техники, а также трансформаторных и импульсных блоков питания при том скачке сетевого напряжения вышло из строя немало.

Для локальной защиты от возможного перенапряжения таких важных бытовых приборов, как холодильника, стиральной машины, посудомоечной машины, микроволновой печи, телевизора годится стабилизатор напряжения, подобный модели Sven AVR-500 LCD или аналогичный ему. Однако для мощных потребителей в качестве защиты лучше установить мощное по допустимому рабочему току устройство типа автоматического электрического устройства защиты от перенапряжения сети Gangbei VPD1-60 или аналогичное ему. Для удобного монтажа подобного девайса на стандартную DIN рейку нам и понадобился модульный пластиковый корпус для организации распределительных щитков ЩРН(В)-П производства хорошо известной в этой сфере российской компании IEK.

Такие корпуса выпускаются различной размерности и цены. Самый маленький рассчитан на 4 модуля, самый крупный рассчитан на 36 модулей. Притом что тот же самый Gangbei VPD1-60 по своей ширине в щитке занимает место двух модулей.
Коробка, в которой продавался корпус IEK ЩРН-П-12:

Этот вариант корпуса рассчитан на 12 модулей, чего должно хватить во многих случаях организации распределительного щитка практически в любой обычной квартире или в не очень большом частном доме. Дизайн щитка позволяет ему успешно вписаться в интерьер помещения, а откидывающаяся крышка защищает содержимое щитка от лишней грязи и пыли. В то же самое время такая крышка обеспечивает удобный доступ к электрическим выключателям и электротехническим устройствам, расположенным внутри щитка, а также сохраняет обзорность их передних панелей.
Измеренные габариты устройства:

Откидная крышка из тонированного плексигласа с завода защищена от царапин полиэтиленовой пленкой, которую после монтажа щитка нужно удалить:

На задней стенке имеются два штатных отверстия для крепления к стене:

Чтобы такой щиток кривизной своего крепления по горизонтальному уровню не раздражал глаза, крепить его оптимальнее всего с использованием вот такого линейного пузырькового уровня или подобного ему. Тогда всё получится ровно и красиво.

Комплект поставки включал в себя два дюбеля и самореза к ним для крепления самого щитка, а также медные токоведущие шины с медными же винтами, пластмассовую рейку крепления для них, и наклейку для маркировки рубильников по месту:

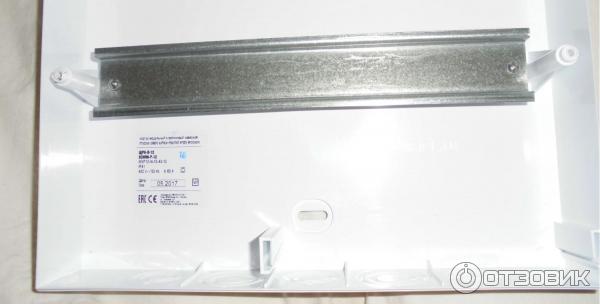

DIN рейка для крепления модульных устройств выполнена из металла:

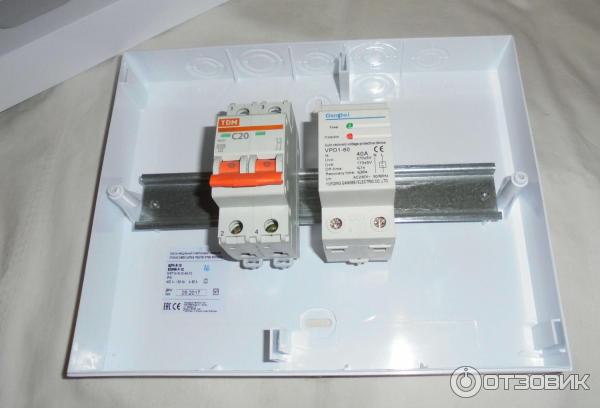

Так как рейка стандартная, то стандартные по креплению модули крепятся на ней легко и удобно, фиксируясь на рейке с помощью собственных защёлок:

Крепящаяся к задней стенке на двух собственных винтах передняя стенка имеет окно, рассчитанное по размерам под подобные модули:

Комплектные клеммные колодки при монтаже не использовались. Провод был применён медный многожильный достаточного сечения. Также для увеличения сечения два провода одного кабеля типа ПВС 2×2,5 скручивались вместе, образуя один, и для прочности облуживались свинцово-оловянным припоем:

Ток в 20 ампер для проводов такого сечения — нормальное дело, его они выдержат легко. Облуживание свинцово-оловянным припоем увеличивает жесткость таких проводов, не позволяя им расплющиться и перебить свои медные жилы при тугом затягивании наконечников винтами в токовых клеммах модулей.
Для ввода кабелей в корпус щитка отверстия не выламывались, а аккуратно сверлились достаточно толстым сверлом. На практике всё это дело выглядит следующим образом:

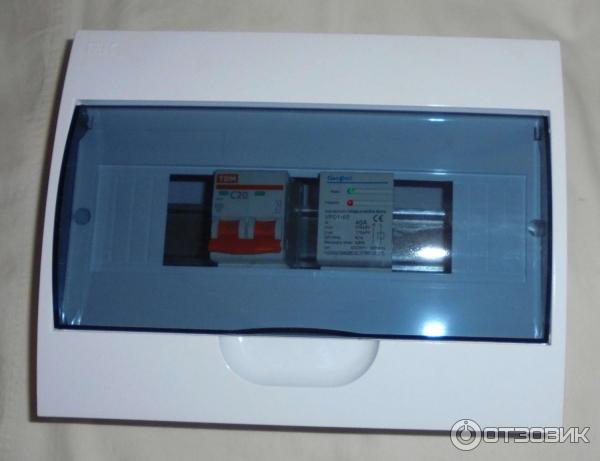

Щиток в собранном виде:

Комплектная документация к изделию не очень внятная:

Что-либо полезного здесь почерпнуть трудно:

Указана комплектация для различных моделей таких щитков:

Монтаж и подключение данного щитка заняли не так уж и много времени. В итоге всё получилось красиво, качественно и надёжно. Главное при подобных работах — не экономить на сечении подводящих и отводящих от электрических модулей электрический ток проводах.
