ИО 101-2 (КНФ-1М) Извещатель тревожный ручной с фиксацией

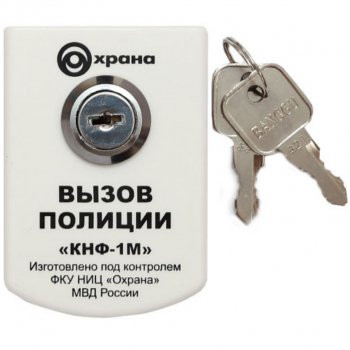

Извещатель охранный ручной точечный электроконтактный ИО 101-2 «КНФ-1М»
Извещатель охранный ручной точечный электроконтактный
Тревожная кнопка ИО 101-2 «КНФ-1М»
ИО 101-2 «КНФ-1М» Кнопка тревожная
ИО101-2 (КНФ-1М) Тревожные кнопки и педали в Москве
Руслан StMuerte (Москва)
Юра Ч. (Москва)
Begimai S. (Москва)
Полина И. (Москва)
Сергей Нетесов (Москва)
Сергей Нетесов (Москва)

ИО 101-2 (КНФ-1М) Извещатель тревожный ручной с фиксацией

Купить по клубной цене

Безналичная оплата по счету
Оплата картой по счету

Описание
Доставка
Документация
Отзывы
Консультация

Ручной точечный электроконтактный с ключом для возврат.в исх.состояние, тампер, контакты на переключение, U-комм.72В (max), I-комм.250мА (max), степень защиты оболочкой IP40, t-раб.-35…+55°C, габаритные размеры 78х55х31 мм

Извещатель охранный ручной точечный электроконтактный ИО 101-2 «КНФ-1М» предназначен для использования в составе систем охранной сигнализации для формирования ручным способом извещения о тревоге при возникновении тревожной ситуации.

Извещатель формирует извещение о тревоге переключением выходных контактов исполнительного переключателя при нажатии на управляющую кнопку. Одновременно с этим извещатель осуществляет механическую фиксацию управляющей кнопки в нажатом состоянии.
Восстановление нормального состояния извещателя производится поворотом ключа в замке извещателя.
При несанкционированном вскрытии корпуса извещатель формирует извещение о вскрытии размыканием контактов специального переключателя (ТМР).

Основные особенности:

обладает пониженным уровнем шума переключателя
предусмотрено устройство защиты от вскрытия корпуса
имеется защита от ложных срабатываний
улучшен монтаж извещателя на объекте (предусмотрен винтовой клеммник для подключения шлейфа, отсутствует «возвратная» пружина, установка корпуса на основание производится без винтов с помощью защелок).

Технические характеристики:

Максимальное число коммутационных циклов, не менее 106
Диапазон коммутируемых токов, мА от 0,1 до 250
Диапазон коммутируемых напряжений, В от 1 до 72
Максимальная мощность, Вт 10
Диапазон температур, °С от минус 30 до плюс 50
Относительная влажность воздуха, % до 95 при 25° без конденсации влаги
Габаритные размеры, мм, не более 77x57x30
Масса извещателя, кг, не более 0,11
Степень защиты оболочки по ГОСТ 14254 IP40
Средний срок службы извещателя, лет 8
Извещатель рассчитан на непрерывную круглосуточную работу

Задайте вопрос специалисту о ИО 101-2 Извещатель тревожный ручной с фиксацией

Источник

Извещатель охранный ручной точечный электроконтактный ИО 101-2 «КНФ-1М»

Конструкция извещателя обеспечивает возможность установки в любом скрытом месте помещения, доступном для быстрого и незаметного его использования в качестве тревожной кнопки.

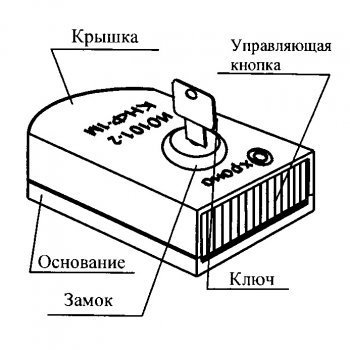

Извещатель конструктивно состоит из основания и крышки, в которой установлены управляющая кнопка, замок и ключ. На основании с помощью защелок закреплена печатная плата, на которой установлены ТМР переключатель, исполнительный переключатель, клеммник винтовой и нанесена схема подключения. На основании предусмотрены монтажные отверстия для крепления извещателя на объекте и отверстие для вывода проводов.

В комплект поставки извещателя входит:

— извещатель охранный ручной точечный

электроконтактный ИО 101-2 «КНФ-1М»

— винт (саморез) — 2 шт.

УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

6.1 Извещатель предназначен для эксплуатации в закрытых помещениях с естественной вентиляцией, отсутствием агрессивной среды, при этом должно быть исключено прямое воздействие солнечных лучей, атмосферных осадков, песка, пыли.

6.2 Установка и подготовка извещателя к работе.

6.2.1 Снять крышку с основания. Для этого:

— вставить ключ в замок и повернуть его против часовой стрелки до упора. Ключ должен находиться в положении, приведенном на Рис. 2;

— вставить лезвие отвертки в паз на овальной стенке основания (Рис. 2);

— удерживая основание, нажать на крышку до щелчка (Рис.2);

— отсоединить крышку от основания.

6.2.2 Сформировать с помощью бокорезов отверстие для проводов (Рис.2).

6.2.3 Пропустить провода через отверстия в основании извещателя (Рис.1,2) и подключить их к контактам клеммника винтового в соответствии со схемой подключения (Рис.1).

6.2.4 Закрепить основание на выбранном месте с помощью 2-х винтов (саморезов) из комплекта поставки через монтажные отверстия (Рис.1).

6.2.5 Установить крышку с управляющей кнопкой на основание в соответствии с Рис.3. При этом управляющая кнопка и ключ в замке должны находиться в положении, показанном на Рис.3, а движок исполнительного переключателя – в положении, показанном на Рис.1. Далее нажать на крышку до щелчка в направлении, показанном стрелкой. Повернуть ключ по часовой стрелки до упора и вынуть его из замка.

6.2.6 Проверить работоспособность извещателя. Для этого нажать на управляющую кнопку до упора и проконтролировать формирование извещения о тревоге (срабатывание извещателя).

Далее вставить ключ в замок и повернуть его против часовой стрелки до упора. При этом управляющая кнопка должна установиться в положение, приведенное на Рис.3. Повернуть ключ по часовой стрелки до упора и вынуть его из замка.

Извещатель готов к эксплуатации.

Извещатель изготовлен под контролем ФКУ НИЦ «Охрана» МВД России.

Изготовитель гарантирует соответствие извещателя требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации извещателя – 5 лет со дня ввода его в эксплуатацию, но не более 5,5 лет со дня отгрузки извещателя с предприятия-изготовителя.

Извещатели, у которых во время гарантийного срока при условии соблюдения правил эксплуатации будет выявлено несоответствие требованиям технических условий, безвозмездно заменяются предприятием-изготовителем.

8. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

8.1 Извещатель в упаковке изготовителя допускается транспортировать любым видом транспорта в крытых транспортных средствах на любые расстояния в соответствии с правилами перевозки грузов, действующих на соответствующем виде транспорта. При этом условия транспортирования извещателя должны соответствовать условиям хранения 5 по ГОСТ15150-69.

8.2 Хранение извещателя на складе потребителя должно соответствовать условиям хранения 1 по ГОСТ 15150-69. При этом в помещении для хранения извещателя не должно быть токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Извещатель ИО 101-2 «КНФ-1М» изготовлен в соответствии с действующей документацией и признан годным для эксплуатации.

Подпись ________________ Дата выпуска_____________

Россия, 390023, пр. Яблочкова, 5, корпус 1

Телефон: (4912) 24-92-15 Факс: (4912) 45-66-48

Извещатель охранный ручной точечный электроконтактный

Извещатель разработан ФКУ НИЦ «Охрана» МВД России г. Москва, изготовлен

«Комплектстройсервис» г. Рязань.

Восстановление нормального состояния извещателя производится поворотом ключа в замке извещателя.

При несанкционированном вскрытии корпуса извещатель формирует извещение о вскрытии размыканием контактов специального переключателя (ТМР).

Максимальное число коммутационных циклов, не менее 106

Диапазон коммутируемых токов, мА от 0,1 до 250

Диапазон коммутируемых напряжений, В от 1 до 72

Максимальная мощность, Вт 10

Диапазон температур, єС от минус 30 до плюс 50

Относительная влажность воздуха, % до 95 при 25є без конденсации влаги

Габаритные размеры, мм, не более 77х57х30

Масса извещателя, кг, не более 0,11

Степень защиты оболочки по ГОСТ 14254 IP40

Средний срок службы извещателя, лет 8

Извещатель рассчитан на непрерывную круглосуточную работу

Источник

Тревожная кнопка
ИО 101-2 «КНФ-1М»

ИО 101-2 «КНФ-1М» Извещатель охранный ручной точечный электроконтактный с ключем для возврат.в исходное состояние

Основные характеристики извещателя охранного ручного электроконтактного ИО 101-2 «КНФ-1М»:
— Ток, коммутируемый контактами извещателя, 0.001…0.250 А
— Напряжение, коммутируемое контактами извещателя, 1…72 В
— Диапазон рабочих температур, -30…+50 °С
— Габаритные размеры, 77х57х30 мм
— Масса, не более, 0.11 кг

Особенности:
— обладает пониженным уровнем шума переключателя
— предусмотрено устройство защиты от вскрытия корпуса
— имеется защита от ложных срабатываний
— улучшен монтаж извещателя на объекте (предусмотрен винтовой клеммник для подключения шлейфа, отсутствует «возвратная» пружина, установка корпуса на — основание производится без винтов с помощью защелок).

Тревожная кнопка ИО 101-2 «КНФ-1М» производства компании Комплектстройсервис по цене 268,00 RUB с быстрой доставкой по Москве и в любой город России от интернет-магазина Сатро-Паладин. У нас вы можете прочитать подробное описание, посмотреть технические характеристики и найти сертификаты и ознакомиться с реальными отзывами покупателей. Не нашли подходящую модель, отправьте заявку на подбор похожих товаров. Мы производим не только поставку, но и монтаж, разработку проекта и сервисное обслуживание.

Вы можете произвести примерный расчёт доставки на данный товар для розничного магазина (количество принимается равным 1шт.), для более точного расчёта добавьте товар в корзину, расчёт стоимости будет произведён при переходе на страницу корзины. Для клиентов B2B-портала доставка расчитывается менеджером.

Источник

ИО 101-2 «КНФ-1М» Кнопка тревожная

Особенности
— удобство и простота монтажа на объекте (отсутствует пружина);
— контроль вскрытия корпуса;
— пониженный уровень шума при нажатии на управляющую кнопку;
— использование замка повышенной секретности;
— отсутствие винтовых соединений при креплении крышки извещателя к основанию;
— расположение кнопки с фиксацией на торце извещателя, что повышает удобство его использования, обеспечивает возможность установки в стесненных местах и снижает количество ложных вызовов групп вневедомственной охраны.

Источник

ИО101-2 (КНФ-1М) Тревожные кнопки и педали в Москве

Производитель: Альфатех-Центр

Удаленный склад: 2-3 дня.

Интернет-магазин «Техноком Групп» осуществляет доставку данного товара в Москве. Для Москвы и области возможен самовывоз из офиса компании.

Наша компания более 10 лет на рынке, имеем огромный опыт. Проконсультируем по любым вопросам, подберем аналог, комплектуем системы под ключ.

Производитель (справочник) КомплектСтройСервис (КСС) Тип подключения (Охранные датчики) 2х проводной Защита от животных (Охранные датчики) нет Напряжение питания (Охранные датчики) 8. 30 В Рабочая температура (Охранные датчики) -30 . +50°С Тип устройства (Охранные датчик)

Нажимной

Другие хар-ки (Охранные датчик)

тампер

Артикул 7675
