Установка дымохода для твердотопливного котла

Установка дымохода для твердотопливного котла, монтаж дымоходной трубы

Отопительная система состоит из множества важных элементов. Конечно же, на первом месте находится котел. Сегодня наибольшим спросом и хорошими показателями в работе отличаются твердотопливные котлы . Однако для их эффективности и правильной эксплуатации необходимо подключить дымоход соответствующего диаметра . Дымоходов представлено несколько вариантов и очень важно установить его с учетом всех рекомендаций от производителя котла, а также правил пожарной безопасности. Какие есть особенности монтажа дымоходной трубы, исходя из ее вида и материала?

Что такое дымоход для твердотопливного котла

Как устроен дымоход и какие функции на него возложены? Что будет, если монтаж дымохода выполнен неправильно? Внимательно ознакомьтесь с характеристиками дымовой трубы и ее назначением.

Назначение

Назначение дымохода заключается в выведении в атмосферу продуктов сгорания топлива и защите жильцов дома от попадания угарного газа в помещение. Дымоход для твердотопливных котлов представляет собой трубу, которая путем подключения к отопительному оборудованию выводит вредные химические вещества на улицу – дым, сажу , копоть, угарный газ. Кроме того, соединение дымоходной трубы с котлом позволяет с обратного конца трубы поступать внутрь воздуху и создавать тягу. Тяга задает скорость выхода вредных газов, а также позволяет работать котлу с большей эффективностью.

Устройство дымохода

Как устроен дымоход? Дымоход производится из разных материалов – керамика, кирпич, металл, асбоцемент, стекло. Также дымоходы для твердотопливных котлов отличаются типом конструкции – формой, высотой и диаметром. В зависимости от выбранного материала и типа конструкции могут изменяться эксплуатационные особенности дымохода. Наиболее прочными и функциональными считаются керамические каналы и сэндвич-трубы из нержавеющей стали с утеплителем. Они стойкие к высоким температурам, препятствуют образованию конденсата и могут прослужить несколько десятков лет.

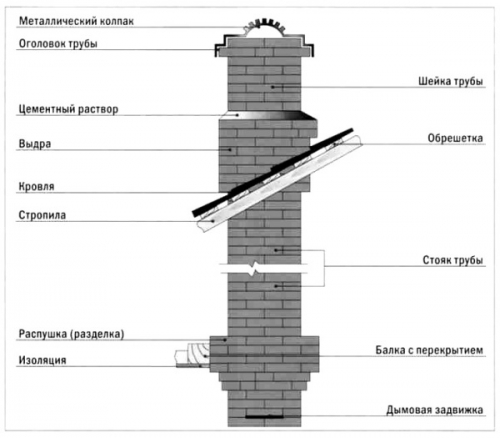

Теперь более подробно об устройстве самого дымохода. Из каких частей он состоит?

• шейка;
• оголовье;
• стояк;
• колпак;
• задвижка;
• вкладыш;
• отверстие для ревизии;
• сборник для конденсата.

Перечисленные составляющие дымоходной трубы могут меняться в зависимости от типа конструкции и материала. Выше приведена схема кирпичного дымохода. Металлические дополнительно оснащены утеплителем и предполагают быструю сборку из одинаковых готовых частей.

Установка дымоходной трубы является одним из важных этапов при проектировании отопительной системы. К ее выбору выставляется большое количество требований, не только по СНиПу, но и от производителя отопительного оборудования с целью правильной и эффективной работы. Если не соблюдать установленные правила при монтаже дымовой трубы, то подобное халатное отношение приведет не только к снижению КПД котла, но и к таким серьезным последствиям, как пожар или попадание угарного газа в дом. Поэтому не стоит проводить эксперименты или экономить на хорошем дымоходе и его конструкции. Соблюдайте все прописанные инструкции и детально ознакомьтесь с технической документацией твердотопливного котла.

Особенности монтажных работ

Монтаж твердотопливных котлов должен производиться по четко установленным правилам. Если вы внимательно ознакомитесь со всеми требованиями, то установка не составит для вас труда. Главное – это соблюсти все правила пожарной безопасности.

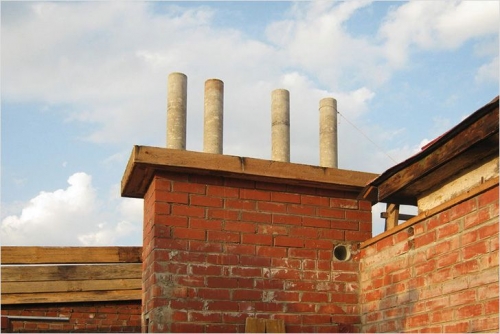

Для кирпичного дымохода

Начнем с того, что кирпичный дымоход в отличие от других видов не устанавливается, а выкладывается. Он включает в себя большое количество составных элементов, которые мы рассмотрели при описании устройства дымохода. Итак, согласно правилам установки нужно выполнить следующие действия:

1. Дымоотводный канал от котла сводится к насадной трубе.
2. Обязательно нужно установить задвижку, с помощью которой можно регулировать уровень тяги в дымоходе.
3. После задвижки выкладывается перевязка, согласно нормам она не должна доходить до потолка на 5 рядов из кирпича, а сверху кладется распушка. Распушка – это специальная защита от возгорания дымохода.
4. Теперь переходите к выкладыванию стояка.
5. После нужно расширить дымоход на половину кирпича. Расширение продолжается около 8 кирпичей. Такой переход называется выдрой. Выдра – это защитная постройка в кирпичном дымоходе, которая предотвращает попадание воды на чердак через отверстие трубы.
6. Выдру в конце требуется отделать цементом, устранить все щели.
7. Завершающим этапом является выкладка шейки дымохода твердотопливного котла. Она имеет высоту около 6 рядов в толщину кирпича. Сверху закрывают ее колпаком, чтобы при осадках вода не попадала внутрь дымохода.

Перед выкладыванием дымохода для твердотопливного котла из кирпича заранее позаботьтесь об укреплении фундамента ввиду тяжелой конструкции трубы.

Для металлической трубы

Металлические трубы для твердотопливных котлов считаются самыми подходящими. Во-первых, они отличаются доступной ценой, а во-вторых, не уступают по качеству, надежности и по легкости в установке. Чаще всего их устанавливают на улице. Если вы еще не определились с типом конструкции дымохода, то лучше всего отдавать предпочтение сэндвич-трубам. Они отличаются простым способом монтажа, с которым справится любой владелец котла, потому что дымоход состоит из готовых одинаковых металлических частей длиною в 1-2 метра, которые вставляются друг в друга по принципу конструктора.

Преимуществом нержавеющей металлической трубы является также несложность системы, и при необходимости вы сможете заменить любой элемент. У сэндвич-конструкций внутри вставлен теплоизоляционный материал, который снижает образование конденсата и защищает от агрессивного воздействия температур. Поэтому при установке аккуратно вставляйте друг в друга части трубы, чтобы не повредить внутреннюю изоляцию. Когда дымоход будет собран, все стыки нужно обработать герметиком и обязательно проверить тягу после подключения к котлу. И не забудьте установить вверху колпак для предотвращения попадания воды внутрь при выпадении осадок.

Для керамики или стекла

Сначала разберемся с монтажом керамических дымоходов. Они имеют сложную конструкцию из трех слоев: первый – внутренний, второй – средний, термоизоляция, третий – внешний, стойкий огнеупорный материал. Несмотря на несколько слоев, они все цельные, поэтому собрать трубу очень просто, руководствуясь инструкцией. Вы просто подгоняете части друг под друга и подключаете к котлу. В конце обязательно колпак и проверка тяги.

Что касается дымоходов из стекла, то для твердотопливных котлов они практически не применяются. Несмотря на их хорошие эксплуатационные характеристики – прочность, качество и функциональность, ввиду высокой стоимости спрос на них отсутствует на отечественном рынке. Кроме того, их монтаж достаточно сложный и подразумевает привлечение только специалистов. Самостоятельно проделать монтаж не удастся. С огнеупорным стеклом при установке нужно быть очень осторожным и знать все особенности данного материала. Чаще всего такие дымоотводы устанавливаются для работы камина, а также если того требует стилистика интерьера.

Для дымохода из асбоцемента

Дымоход для твердотопливного котла из асбоцемента не совсем предпочтителен, так как обладает не слишком высокими характеристиками термоустойчивости. Но если под ваши бытовые условия он подходит, тогда монтировать трубу можно как снаружи, так и внутри. Если вы решили провести дымоход на улице, тогда асбоцементную конструкцию обязательно нужно надежно закрепить при помощи растяжек. Можно использовать дополнительные способы крепления, так как асбест при сильном накаливании теряет свою прочность, а погодные условия и сильный порывистый ветер могут только ухудшить ситуацию и привести к потере целостности стенок. Не забудьте выполнить герметизацию, чтобы предотвратить протечки.

Если установка трубы будет подразумевать отдельно стоящий дымоход, тогда крепление к стене производится при помощи хомутов. Они должны быть высокой прочности и размещаться через каждые полметра. Для крепления на крыше используется специальное основание (надкровельное). Если асбестовая труба будет размещаться внутри кирпичного канала, то фиксация выполняется распорной арматурой. В конце требуется установить плиту, которая будет закрывать канал и защищать от проникновения осадков. В случае многоканального дымохода для твердотопливного котла расстояние между трубами должно быть не менее 10 см.

Общие правила и нормы монтажа

Помимо общих приведенных рекомендаций по установке дымовой трубы и подключению ее к котлу в зависимости от выбранного материала следует ознакомиться с нюансами монтажа, которые позволят исключить наиболее распространенные ошибки.

• Дымоходный канал должен устанавливаться вертикально, и желательно, если он будет прямым, без изгибов, наклонов, углов, которые снижают силу тяги и могут поменять ее направление. Все это скажется напрямую на работе твердотопливного котла и безопасности жильцов.
• Диаметр дымохода должен быть таким же, как и диаметр патрубка. Если будут отклонения, то пропускная способность выходящих газов будет меньше.
• В зависимости от конструкции котла и дымоходной трубы участок от вертикальной шахты до подключения к оборудованию не должен превышать 45 градусов. Он может быть 15º, 30º или 45º. В большинстве случаев подходит именно прямой угол.
• Длина выходной части трубы должна равняться минимум двум диаметрам.
• Если дымоход отличается по форме от вертикальной шахты, то единственно верным решением будет сопоставить их между собой по диаметру в месте проходного сечения.

Если вы раньше не сталкивалась с подобной задачей, то лучше всего доверить установку дымоотводной трубы профессионалам. Так как даже незначительные погрешности могут привести к серьезным последствиям.

Самостоятельный монтаж дымохода, независимо от того, где он размещается, требует особых знаний, опыта и предварительного изучения всех технических норм. Выше мы описали главные рекомендации инженеров, однако в процессе установки могут возникать дополнительные вопросы и сложности, так как нельзя описать все ситуации, с которыми вы можете столкнуться на практике. Они зависят от сложности конструкции, места расположения, способа монтажа и прочих факторов.

Источник

Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы

Как сделать дымоход для твердотопливного котла самостоятельно: пошаговая инструкция

• В первую очередь подготавливают все составляющие элементы: отводы, переходы, удлинители и крепёж.
• Вырезают отверстие в крыше и перекрытии потолка с помощью болгарки и устанавливают крепёжный хомут в нижней части кровельного покрытия и под потолком.
• Верхнюю трубу дымохода крепят в проектируемом месте, предварительно установив на ней защитный зонтик и водоотражатель.
• Собирают необходимое количество метровых (стандартная длина для отдельных элементов) труб от поверхности кровли до перекрытия. Соединяют с верхним элементом и закрепляют под потолком. При выполнении монтажа вблизи стены, каждый метровый отрезок дымохода крепят с помощью хомута.
• После этого собирают трубы с тройником, который предназначен для соединения с котлом или удлинителем. Затем вставляют верхнюю часть в соединительный раструб дымоходного канала под потолком и стыкуют горизонтальный раструб котла с собранной конструкцией. Используя деревянные проставки, плотно сбивают места соединений дымоотводящей системы. Убедившись в жёсткости посадки отдельных элементов, хомутами фиксируют собранную конструкцию.

Расстояние горизонтальных участков не должна быть более 1 метра. Если длина соединяемых участков трубы больше, то используют наклонные элементы монтажа.

Полости вокруг труб, в местах пересечения с кровлей и перекрытием, для герметичности, задувают пеной.

После выполнения работ проверяют герметичность перекрытия, а особенно кровли. Вода не должна затекать под водоотражатель и просачиваться через поры монтажного отверстия.

Дымоотводящая труба готова к эксплуатации. С уверенностью можно сказать, что применение жаропрочной нержавеющей стали является оптимальным решением для возведения дымоходной системы. Соответствие всем требованиям, в том числе и пожаробезопасным, позволит использовать собранную конструкцию на протяжении длительного периода времени.

Устройство дымохода

Все дымовые трубы вне зависимости от применяемого материала, места расположения и конструкции имеют схожее устройство.

В их составе всегда присутствуют следующие компоненты:

1. Дымоход — вертикальный или частично наклонный канал (трубопровод) прямоугольного, квадратного или круглого сечения для отвода продуктов горения. Изготавливается из прочного огнестойкого материала.
2. Конденсатосборник – расположен в нижней части дымовой трубы после врезки газохода котла и служит для сбора сконденсировавшихся паров, содержащихся в дымовых газах. Оснащается краном для сброса. Отсутствует в насадных дымоходах, выполняемых двустенными с теплоизолирующим слоем.
3. Устройство регулировки тяги – поворотная или выдвижная заслонка.

Расчет параметров дымохода

Правильно подобранная высота и площадь сечения дымовой трубы — залог ее надежной работы. Практически все котлоагрегаты промышленного производства имеют рекомендации в отношении этих величин.

Для оборудования тепловой мощностью до 90 КВт рекомендуются принять следующие значения:

Производительность котла, КВт	Диаметр дымовой трубы, см	Площадь сечения трубы, см2	Высота трубы, м
20	13	196	7
30	15	196	8
45	18	378	9
65	20	540	10
90	25	729	12

Изготовление дымохода своими руками

Многие владельцы частных домов изготавливают газоудаляющие устройства самостоятельно. Сделать их несложно, но этой работе должна предшествовать соответствующая подготовка. Неправильно рассчитанный самодельный дымоотвод не только будет иметь плохую тягу, но и может стать причиной отравления угарным газом. Часто возникают пожары из-за неправильно изготовленного устройства. Если нет уверенности в том, что расчеты будут выполнены верно, а конструкция изготовлена и установлена правильно, лучше обратиться к специалистам или купить конструкцию в магазине.

Выбор материала труб и расчет основных параметров

Самым распространенным материалом для изготовления дымоходов является нержавеющая сталь, однако в домашних условиях из листового материала сложно изготовить трубу, т.к. для этого нужна специальная сварка. Диаметр трубы должен обеспечивать стабильную тягу. Этого можно достичь, если площадь сечения дымохода будет не ниже сечения выходного патрубка источника тепла.

У котлов на твердом топливе устройство дымоудаления должно быть выше, чем у газового прибора. Для расчета высоты дымохода существуют специальные формулы, однако на практике они используются крайне редко. Тяга в отопительном приборе будет устойчивой, если оголовок дымового устройства будет возвышаться относительно горизонтального участка на 5-9 м.

Необходимые инструменты

Для изготовления дымохода потребуются:

• сварочный аппарат;
• набор слесарных инструментов;
• электродрель и болгарка;
• крепеж.

Для герметизации места выхода неизолированной трубы через кровлю используют герметики, рассчитанные на температуру выходящих газов. Выходы коаксиальных и утепленных дымоходов герметизируют монтажной пеной.

Изготовление труб

Для изготовления частей дымохода используется шаблон соответствующего диаметра. По нему сгибают металлические листы и сваривают сплошным продольным швом. Для удобства монтажа диаметр нижней части делают немного больше.

Утепление

В качестве утеплителя используют базальтовую вату или другой термостойкий материал. Толщина слоя должна быть не менее 5-10 см. Поверх него устанавливается окожушка.

Сборка дымохода

Конструкция собирается из отдельных модулей снизу вверх. Через каждые 1,5-2 м дымоход крепится кронштейнами к стене. Места стыков герметизируют, а на оголовок устанавливают искрогаситель.

Стальной дымоход

Стальной дымоход: разборная конструкция

Вам на выбор предоставляется дымоход из обычной или нержавеющей стали. Как вы понимаете, последняя пользуется все большей популярностью, так как срок службы дымохода из обычной стали – не более 3-5 лет.

высокая термоустойчивость – они могут выдерживать температуру от 500ºС до 700ºС.

стойкость к образованию конденсата – а это, в свою очередь, обеспечивает надежность и долговечность самой системы

316, 316L, 321 – марки нержавеющей стали, которая подходит в качестве материала для дымохода твердотопливного котла.

доступная цена – еще один немаловажный плюс, который привлекает к себе внимание.

возможность корректировки конструкции дымохода – в отличие от стеклянного или кирпичного, в устройство этого вы вполне можете добавить нужные детали, например, шибер, если забыли про него при первоначальном варианте.. Подробнее о сооружении дымохода из стали читайте в нашей статье

Подробнее о сооружении дымохода из стали читайте в нашей статье .

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год

Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть

Чтобы удалить сажу из металлической трубы, можно:

• сжечь осиновые дрова;
• обработать сжигаемые поленья специальным химическим составом, который несложно купить;
• изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя

Важно внимательно прочесть рекомендации и четко их выполнить. В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

• Как проводится чистка дымохода от сажи: как грамотно почистить дымовой канал
• Средства для чистки дымоходов: чем лучше всего прочистить дымоход от сажи
• Полено «Трубочист» для чистки дымоходов: состав средства и правила применения + отзывы владельцев

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Схема установки пристенного дымохода (слева) и внутреннего канала, проходящего через крышу (справа)

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Запеканка из манки с тыквой и сухофруктами

Если дети не желают кушать полезную тыкву, её можно спрятать во вкусной манной запеканке. Сухофрукты в рецепте являются не только «изюминкой», но и дополнительными витаминами. При желании их можно заменить кусочками свежих фруктов. Например, подойдёт груша и яблоко, слива и персик. Любое сочетание фруктов в манном тесте будет кстати.

• 200 г манной крупы;
• половина стакана молока;
• 50 мл фильтрованной воды;
• 25 г сливочного масла;
• 60 г тыквы;
• 1 ст. л. сахара;
• щепотка соли;
• 100 г любых сухофруктов без косточек (курага, чернослив, изюм, кизил);
• два сырых куриных яйца;
• 50 г муки пшеничной высшего сорта;
• 11 г разрыхлителя для теста.

1. Промыть в тёплой воде и замочить сухофрукты. Нарезать их на небольшие кусочки (кроме изюма, его не нарезать).

2. В кастрюле сварить манную кашу. Для этого смешать воду с молоком (взять холодное), добавить манку и сливочное масло. Засыпать сахар и соль. Перемешать и пока оставить.

3. Тыкву почистить и натереть на мелкой терке или, используя блендер, перемолоть её в пюре. Добавить к каше.

4. Поставить кастрюлю на огонь и, постоянно мешая венчиком или столовой ложкой, довести кашу до кипения. Снять с огня и остудить несколько минут, помешивая венчиком.

5. Добавить в кашу яйца, муку и разрыхлитель. Перемешать до однородности и ввести сухофрукты. Снова перемешать.

7. Выложить тесто для запеканки из манной каши в застеленный бумагой или фольгой противень. При желании его дополнительно смазать маслом.

8. Поставить блюдо запекаться до готовности.

Подать запеканку из манки с тыквой и сухофруктами можно со стаканом молока или чашкой чая. Запеканки, приготовленные по указанным рецептам, станут вашим любимым завтраком. Радовать новым рецептом запеканки близких и родных каждый день легко и просто. Только запишите рецепты и создавайте удивительные десерты из обычной манной крупы!

Правильный дымоход для твердотопливного котла своими руками

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

• Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
• Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
• Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы — чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

• Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
• Стенки не должны быть уже 10 см, включая изоляцию.
• Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
• Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
• Максимальная длина горизонтальных участков в системе – 1 м.
• Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Правильный дымоход для твердотопливного котла своими руками Как сделать дымоход для твердотопливного котла своими руками. Виды дымоходов для твердотопливного котла. Устройство дымохода и особенности монтажа.

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Среди материалов наиболее распространены следующие:

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Рекомендуем вам также ознакомиться с более полной информацией по выбору трубы для дымохода.

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Установка дымохода

Система дымоудаления устанавливается в такой последовательности:

1. Твердотопливный котёл устанавливается в помещении котельной таким образом, чтобы патрубок был обращён в сторону внешней стены котельной.
2. Приобретается дымоход для твердотопливных котлов. Существуют различные модели, которые могут отличаться по мощности, от которой зависит диаметр выходного патрубка. Следует правильно подобрать диаметр трубы, которая будет использована в системе удаления отработанных газов, чтобы она полностью совпадала с выходным патрубком котла.
3. Отбойным молотком или другим подходящим инструментом делается в стене отверстие, превышающее по размерам диаметр трубы.
4. С обратной стороны стены устанавливается кронштейн непосредственно под отверстием в стене. Кронштейн должен быть надёжно закреплён в стене с помощью резьбовых креплений. Масса дымохода довольно значительна, к тому же при сильном ветре даже круглая труба обладает парусностью, поэтому в нижней части дымоход должен быть закреплён очень надёжно.
5. Второй кронштейн устанавливается на расстоянии 3 метров выше нижнего кронштейна и также надёжно фиксируется к стене. Если домовладение имеет более одно этажа, то необходимо установить ещё один кронштейн непосредственно под крышей дома.
6. В отверстие стены устанавливается часть трубы, которая специально предназначена для этой цели. Обычно этот сегмент состоит из двух слоёв стальной трубы и утеплителя между ними. На этот отрезок устанавливаются декоративные накладки с двух сторон, которые с помощью шурупов закрепляются на стене. Таким образом, отверстие в стене получится абсолютно герметичным – только в середине дымохода будут проходить дым и другие продукты горения.
7. Со стороны котельной эта часть системы дымоудаления надёжно соединяется с котлом с помощью специального однослойного металлического переходника.
8. С обратной стороны к части трубы, которая была проведена сквозь стену устанавливается тройник, таким образом, чтобы одна часть тройника была обращена вниз, другая вверх, а третья помещается в полость отрезка трубы проходящий через стену. Нижняя часть такого тройника устанавливается на кронштейн и надёжно фиксируется специальным хомутом.
9. Две-три секции системы дымоудаления соединяются между собой, такая сборка устанавливается на верхний выход тройника, и фиксируется в верхнем кронштейне хомутом.
10. Оставшаяся часть системы дымоудаления собирается на земле, затем устанавливается на уже зафиксированный отрезок дымохода. Если длина этой третьей части значительна, то в обязательном порядке делается растяжка, которая закрепляется к самой верхней части трубы. Дымоход установлен, можно проверять работоспособность котла. Если установка дымохода была осуществлена правильно и сечение, длина трубы соответствуют мощности отопительного устройства, то тяга будет всегда хорошая и топливо будет сгорать, интенсивно выделяя максимальное количество тепловой энергии.

Система дымоудаления для твердотопливных отопительных устройств, которая изготавливается из огнеупорного кирпича, возводится также параллельно стене. При этом патрубок от котла направляется через отверстие в стене во внутреннюю полость системы дымоудаления такой конструкции.

Система такой конструкции уступает системам, состоящим из нержавеющих труб. В таких конструкциях тяга будет при равной высоте заметно ниже. Это обусловлено слишком рельефной внутренней поверхностью трубы, а также прямоугольной формой такой конструкции. Существенным минусом кирпичных конструкций является высокое временные затраты на возведение такой системы дымоудаления.

Керамический дымоход

Керамический дымоход: внутреннее устройство

Благодаря особенностям конструкции он является идеальным вариантом для котлов длительного горения.

Состоит из 3 слоев:

— внутренний – это непосредственно сама труба из керамики;

— средний – утеплитель (минеральная вата). Этот слой отличается стойкостью к возгоранию.

— внешний – это облицовочный каркас, который выкладывается з огнестойкого кирпича.

• Устойчив к высоким температурам до 850-900 ˚С.
• Сажа не оседает на внутренней поверхности дымохода из-за зеркальной гладкости.
• Конденсат не будет образовываться и оседать на стенках.
• Невосприимчив к воздействию влаги – значит никакой ржавчины не будет образовываться.
• Подойдет для котла на любом топливе .
• Простой монтаж .
• Хорошая герметичность – это обусловлено тем, что составные детали имеют мало швов.
• Высокая прочность материала – газ не сможет проникнуть за пределы трубы.
• Долгий срок службы – он составляет порядка 30 с лишним лет.

Источник
