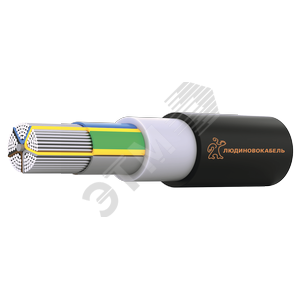

Кабель силовой АВВГнг(А)-LS 5х120 (N.PE)-1 многопроволочный барабан

Сделано в России

Кабель-канал 12х12 ECOLINE (120 м) (CKK11-012-012-1-K01)

Сделано в России

Кабель-канал 12×12мм сосна ЭЛЕКОР (120м) (CKK10-012-012-1-K34)

Сделано в России

Кабель-канал 12×12мм белый ЭЛЕКОР (120м) (CKK10-012-012-1-K01)

Сделано в России

Кабель силовой АВБШв 4х120 (мс) (N)-1 многопроволочный

Сделано в России

Кабель силовой АВБШв 4х120ос(N)-1 ТРТС однопроволочный

Сделано в России

Кабель силовой АВБШв 4х50 (N)-0.66 однопроволочный барабан

Сделано в России

Кабель силовой АВВГ 4х120ос(N)-1 ТРТС

Сделано в России

Кабель АВВГнг(А)-LS 5Х120мс(N, PE)-1

Сделано в России

Кабель силовой АВВГнг(А)-LS 1Х120мк-1Бел ТРТС

Сделано в России

Кабель силовой АВВГ 4х50 (ок)(N)-0.660 однопроволочный

Сделано в России

Кабель силовой КГтп-ХЛ 5х35-0.660 ТРТС

Сделано в России

Кабель силовой КГтп-ХЛ 4х35-0.660 ТРТС

Сделано в России

Кабель силовой КГ-ХЛ 5х35-380

Сделано в России

Кабель силовой КГтп-ХЛ 3х35+1х10-0.660 ТРТС

Сделано в России

Кабель силовой АВБШвнг(А) 4Х120 мс(N)-1 ТРТС

Сделано в России

Кабель силовой АВБбШв 4х120,0 мс (N)-1 ТРТС

Сделано в России

Кабель АВБШв 4х120.0 1кВ МС

Сделано в России

Кабель силовой АВВГ нг(А)-LS 1х120 — мк 1 ТРТС

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабель ВВГ 1х120

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 1 жила
Сечение размер 120 мм 2

Ваша заявка на кабель ВВГ 1х120 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГ 1*120

Вес кабеля ВВГ 1х120

Теоретический вес 1 километра ВВГ 1х120: 1329,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГ 1х120 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22
Длина (м) 100 150 200 450 750 1050 1450 2350 2400 2700 4400 —

Диаметр кабеля ВВГ 1х120

Наружный диаметр кабеля ВВГ 1х120: 19,5 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГ 1х120

Токовая нагрузка ВВГ 1х120

Длительно-допустимые токовые нагрузки

Мощность ВВГ 1х120

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГ 1х120

Допустимый ток односекундного короткого замыкания ВВГ 1х120: 13,21 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГ 1х120

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВВГ 1х120

площадь поперечного сечения силовой жилы (мм 2 ).

ВВГ-ХЛ 1х120 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т 1х120 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВВГ 1х120

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил: Серый * Белый Коричневый Красный Черный Синий Зеленый-Желтый

(** — по согласованию с заказчиком)

Конструкция ВВГ 1х120

  1. 1. Одна медная токопроводящая жила с площадью поперечного сечения 120 мм 2

Минимальное число проволок (круглая) жила 18 шт

Диаметр жилы (макс.) 13,5 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,153 Ом

Масса меди в 1 метре жилы 1,042 кг

Номинальная толщина изоляции 1,6 мм

Минимальная толщина изоляции 1,34 мм

Сопротивление изоляции 3,7 МОм

  • 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  • 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

    Номинальная толщина внутренней оболочки 1 мм

    Минимальная толщина внутренней оболочки 0,5 мм

    5. Оболочка из ПВХ пластиката

    Толщина наружной оболочки 1,7 мм

    Минимальная толщина наружной оболочки 1,345 мм

    Применение ВВГ 1х120

    • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
    • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
    • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
    • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
    • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

    ГОСТ ВВГ 1х120

    Ниже представлены государственные стандарты для ВВГ 1х120, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.
