Машина для гибки кабеля

Оборудование для производства РЭА

Оборудование для производства РЭА представлено линейкой машин для обработки полужесткого коаксиального кабеля:

Машина гибки и резки полужесткого кабеля «МГРК-1.2»

Машина предназначена для гибки (формовки) с последующей отрезкой полужестких коаксиальных кабелей с оболочкой на основе медной или алюминиевой цельнотянутой трубки и кабелей с пропаянной оплеткой. Гибка и отрезка осуществляется в автоматическом режиме по заданной программе.

Область применения: Производство кабельных сборок.

• Сохранение круглой формы оболочки кабеля в месте гиба, что в свою очередь позволяет достигнуть предельно возможных параметров кабельной сборки
• 4 электрические оси, ЧПУ, клавиатура для управления машиной в реальном времени
• Использование двух радиусов гибки на одной заготовке
• Компенсация упругой деформации кабеля
• Отрезка сформованной заготовки
• Компактный настольный дизайн
• Программное обеспечение «MGRK Designer» для подготовки управляющей программы, обеспечивающей работу машины гибки и резки полужесткого кабеля «МГРК 1.2»:
  • ручной ввод геометрии кабеля;
  • импорт геометрии кабеля из CAD-форматов;
  • 3D-визуализация модели кабеля для минимизации ошибок при переносе модели с бумажных носителей;
  • 3D-симуляция процесса гибки с проверкой возможности изготовления;
  • коррекция геометрии кабеля;
  • программное обеспечение и руководство пользователя на русском языке.

Обрабатываемый кабель (базовая комплектация):

• полужесткие кабели с экраном из медной и алюминиевой трубки (EZ86, ЕZ141 и подобные);
• кабели с пропаянной оплеткой (SUC0F0RM_86, SUC0F0RM_141 и подобные).

По согласованию с Заказчиком возможно изменение конфигурации машины и изготовление сменных инструментов для обработки кабелей других диаметров.

Технические характеристики
Диаметр обрабатываемых кабелей, мм Исполнение А Исполнение В Исполнение С	0,45…2,5 1,5…4,0 3,5…6,5
Возможные радиусы гибки, мм 1)	3…30
Количество радиусов гибки 1)	2
Угол загиба кабеля, макс., °	200
Погрешность линейного перемещения кабеля, мм	±0,15
Погрешность позиционирования гибочного рычага, °	±0,15
Погрешность поворота кабеля вокруг своей оси, °	±0,10
Внутренняя память	99 программ
Производительность 2) , деталей в час	80
Напряжение питания от сети переменного тока частотой 50 Гц, В	Однофазная, 198…242
Потребляемая мощность, не более, кВт	0,3
Пневматический вход	Очищенный сжатый воздух
Давление сжатого воздуха, МПа	0,7
Расход сжатого воздуха, не более, м 3 /час	0,015
Размеры (Д x Ш x В), мм	800 x 350 x 380
Масса, кг	48
1) — Диаметры обрабатываемых кабелей и радиусы гибки определяются при заказе. 2) — Производительность указана для кабеля длиной 250 мм с 3-я загибами 90 ° .

Машина правки кабеля «МПК-1.1»

Машина правки кабеля МПК-1.1 предназначена для выпрямления кабелей с оболочкой на основе медной или алюминиевой цельнотянутой трубки.

Область применения: Производство кабельных сборок.

• Компактный, настольный дизайн
• Электронная регулировка скорости подачи кабеля
• 9 выпрямляющих роликов в вертикальной плоскости
• Регулируемые верхние ролики с индикацией положения для быстрой настройки
• Приспособления для защиты оператора от травм при работе с машиной

Технические характеристики
Диаметр обрабатываемого кабеля, мм	0,45…6,5
Количество роликов	9
Количество регулируемых роликов	3
Индикация положения регулируемых роликов	Да
Максимальная скорость подачи кабеля, мм/с	200
Ступеней электронной регулировки скорости подачи кабеля	10
Напряжение питания от сети переменного тока частотой 50 Гц, В	Однофазная, 198…242
Потребляемая мощность, не более, кВт	0,1
Размеры (Д x Ш x В), мм	330 x 300 x 230
Масса, кг	15

Машина правки и резки кабеля МПРК-1.2

Машина предназначена для правки и мерной нарезки полужестких коаксиальных кабелей с оболочкой на основе медной или алюминиевой цельнотянутой трубки и кабелей с пропаянной оплеткой.
Применение машины МПРК-1.2 для производства кабельных сборок позволяет значительно уменьшить время необходимое для правки кабеля, поставляемого производителем в бухтах, и минимизировать отходы производства за счет мерной нарезки заготовок.

Область применения: Производство кабельных сборок.

Особенности:

• Компактный, настольный дизайн
• Электронная регулировка скорости подачи кабеля и пилы
• Программируемая длина и количество отрезков
• Регулируемые верхние ролики с индикацией положения для быстрой настройки
• Роликовый привод с обратной связью обеспечивает точную длину резки
• Приспособления для защиты оператора от травм при работе с машиной
• Поддержка кабеля во время резки

Источник

Машина гибки и резки полужесткого кабеля

Машина предназначена для гибки и резки полужестких кабелей с оболочкой из медной и алюминиевой цельнотянутой трубки. Позволяет по заданной программе произвести гибку кабеля в трех плоскостях. Применяется для мелкосерийного и среднесерийного производства кабельных сборок.

Особенности и преимущества

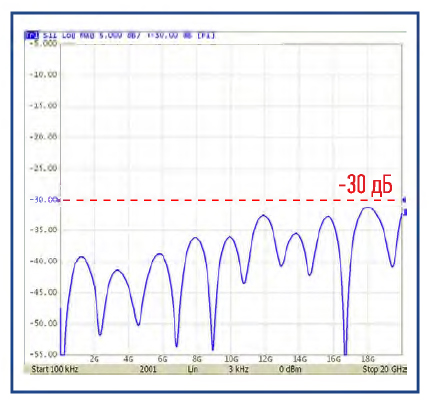

• Обеспечивается сохранение круглой формы оболочки кабеля в месте гиба, что в свою очередь позволяет достигнуть предельно возможных параметров кабельной сборки. Например, получить значение коэффициента отражения не хуже -30 дБ на частоте 20 ГГц.
• 4 электрические оси, ЧПУ, клавиатура для управления машиной в реальном времени.
• Использование двух радиусов гибки на одной заготовке.
• Компенсация упругой деформации кабеля.
• Неограниченная длина кабеля.
• Конвертер IGS-файлов.
• Компактный настольный дизайн.

Обрабатываемый кабель (базовая комплектация)

• полужесткие кабели с экраном из медной и алюминиевой трубки (EZ86, ЕZ141 и подобные);
• кабели с пропаянной оплеткой (SUC0F0RM_86, SUC0F0RM_141 и подобные).

По согласованию с Заказчиком возможно изменение конфигурации машины и изготовление сменных инструментов для обработки кабелей других диаметров.

Источник

Машина гибки полужесткого и жесткого кабеля Orbita B50

Данная машина предназначена для гибки (формовки) полужестких и жестких кабелей с оболочкой на основе медной и алюминиевой цельнотянутой трубки. Позволяет по заданной программе произвести формовку кабеля в трех плоскостях. При этом обеспечивается сохранение круглой формы оболочки кабеля, что в свою очередь обеспечивает постоянство передаточных характеристик ВЧ и СВЧ сигналов.

•

Данная машина предназначена для гибки (формовки) полужестких и жестких кабелей с оболочкой на основе медной и алюминиевой цельнотянутой трубки. Позволяет по заданной программе произвести формовку кабеля в трех плоскостях. При этом обеспечивается сохранение круглой формы оболочки кабеля, что в свою очередь обеспечивает постоянство передаточных характеристик ВЧ и СВЧ сигналов.

• Три электрические оси, ЧПУ, сенсорный дисплей для управления машиной в реальном времени.
• Возможность гибки с разъемами или без разъемов, устройство подачи и зажим.
• ПК для автономного программирования, редактирования и хранения программ.
• Программируемые скорости на L (длины), R (повороты) и А (углы изгиба).
• Компенсация упругой деформации кабеля.
• Компактный настольный дизайн.
• Пневматический зажим и пневматические захваты кабеля.
• Встроенная диагностика для технического обслуживания.

Гарантия 12 месяцев

Возможные радиусы гибки

Ход гибочной системы роликов

Точность позиционирования кабеля

Точность позиционирования гибочной системы роликов

Точность позиционирования поворота кабеля

Размеры (Д x Ш x В)

1000 х 540 х 450 мм

Требования по подключению

электропитание 220 В;
сжатый воздух 6 атм.

Компания «МАСС — Инновационные технологии» постоянно предлагает заказчикам новые методы повышения производительности — комплексные решения, когда персонал и оборудование объединены в единую информационную среду для управления и мониторинга прохождения технологического процесса. Такой подход позволяет значительно повысить культуру производства и качество выпускаемой продукции.

Источник
