Максимально допустимая длина usb кабеля для модема
Модем 4G и комп. Длина провода
Какой длины должен быть USB кабель

Виды и технические характеристики активного USB удлинителья для 3G/4G модема

Удлинитель для модема 4G стандарта — очень полезная вещь в домашних условиях или во время отъезда, когда приходится пользоваться мобильным Интернетом. Представляет собой портативный внешний усилитель, который достаточно просто собрать своими руками.

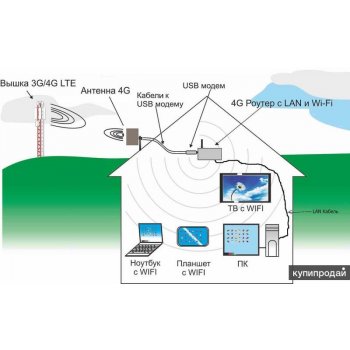

Стандартный удлинитель для модема используется для того, чтобы вынести устройство на большое расстояние от ноутбука или ПК. При этом применяется провод или шнур на основе обычной витой пары с «ЮСБ» выходом на конце. Длина выноса модема может достигать шестидесяти метров, что позволяет подобрать место с максимальным качеством принимаемого сигнала.

Как сделать

Самостоятельно изготовить стандартный USB удлинитель 10 метров, для 4G модема можно достаточно легко. Для этого подойдут подручные средства. Алгоритм изготовления такой:

для основы устройства подойдет обычный фонарик с выходом usb, его наконечник с лампой необходимо снять;
далее следует разрезать ножом штекер разъема и открыть контакты. При помощи паяльника требуется удалить провода от разъема, после чего достать их и проволоку жесткости из разъема;
требуется укоротить трубку фонарика до длины в пятнадцать сантиметров, после чего приготовить четыре проводника с длиной в 25 сантиметров;
в трубку вставить проводники и создать изгиб на конце проволоки для того, чтобы модем имел хорошую поддержку;
в трубку вмонтировать проволоку для жесткости;
в том случае, когда проводники сложно затягиваются, возможен их обрыв через некоторое время. Поэтому необходимо выбрать трубку с большим диметром, чтобы все элементы в ней находились свободно;
далее необходимо припаять к разъему проводники и соединить экраны при помощи проволоки жесткости, прикрутив к концам куски меди;
гнездо для крепления модема можно соорудить из переходника старой мыши PS/2 — USB, для этого одна сторона корпуса должна быть разрезана и из нее извлечены разъемы и детали гнезда;
потом требуется припаять к разъему проводники;
после припаивания необходимо проверить работоспособность удлинителя при помощи обычной флешки;
если персональный компьютер может увидеть флешку, следует приступать к сборке устройства;
штекер к ПК или ноутбуку необходимо собрать и приклеить или прилепить скотчем;
проводники и проволоку жесткости осторожно выложить чтобы не было взаимных замыканий.

Обратите внимание! В качестве основы можно использовать и обычную пластиковую бутылку.

Характеристики

Применение удлинителей в пределах городской застройки намного более эффективно по сравнению с использованием активных усилителей или дополнительных MIMO антенн. Если пользователь проживает в квартире, то достаточно будет выставить модем возле окна или закрепить снаружи. Усилители рекомендуется использовать в сельской местности, где все зависит от расстояния. Именно на работу повышенной дальности направлены антенны.

Основные характеристики удлинителей:

стандарт, который использует порт и USB кабель для модема 4G;
расстояние применяемого удлинения. От длины провода зависит скорость соединения, чем короче провод, тем она выше;
скорость передачи информации;
тип питания. Это может быть внешний блок или питание от USB-выхода;
потребляемая устройством мощность;
применяемые разъемы. RJ45 и обычные USB-разъемы;
категория кабеля.

Приобретаемые в торговых точках удлинители могут делиться по месту эксплуатации. Они могут быть выносные и внутренние. Первые будут хорошо изолированы и защищены от попадания влаги и пыли. Во втором случае будет простой корпус.

Важно! Если устройство создается своими руками и планируется применять его на улице, то следует предпринять меры для качественной изоляции мест контактов и разъемов.

Применение в других областях

Удлинители USB применяются не только для выноса модема до места с наилучшим сигналом. Есть множество других сфер, в которых представленное оборудование себя активно зарекомендовало. Распространено использование удлинителей в следующих сферах деятельности:

в охранных системах для монтажа камер видеонаблюдения или обычных веб-камер;
в мобильной связи для установки модемов, которые функционируют в стандарте gsm;
для сканеров и принтеров, к которым применяется совместный доступ по локальной сети;
при проведении различных конференций и презентаций удлинители используются для подключения мыши или клавиатуры;
всевозможное диагностическое и измерительное оборудование;
интерактивные автоматы, терминалы и считыватели штрих-кодов.

Комплектность

Зачастую поставляемый комплект минимален и имеет в наличии:

непосредственно USB-устройство по витой паре (должны быть Host-блок и Dev-блок);
второй в комплекте идет инструкция.

Зачастую в комплекте не поставляется непосредственно блок питания. Кроме этого необходимо большое внимание обратить на применяемые провода. В том случае, если они тонкие, оборудованию может быть недостаточно питания. Также они имеют недостаточную экранировку. Это чревато тем, что напряжение будет понижаться достаточно резко и может падать до пяти Вольт.

Кроме этого при большой длине самого провода и малом диаметре передаваемые электрические импульсы будут слабыми и достаточно искаженными различными помехами. В этом случае ПК или ноутбук будет испытывать проблемы с тем, чтобы отличить получаемые единички от ноликов. Это чревато частыми потерями соединения в результате отсутствия передаваемых данных.

Как определить степень качества приобретенного устройства

Сам удлинитель имеет одну наиболее важную часть в своем составе — это провод. Именно по нему можно определить, насколько качественный продукт был приобретен.

Провод с повышенным диаметром имеет максимально малую величину сопротивления, поэтому и проводимость у него повышенная. Большую роль играет и материал, из которого он выполнен.

Обратите внимание! Наиболее качественные провода делаются из меди, поскольку этот материал дает минимальное сопротивление. Далее идут обмедненные и луженые провода.

Следует обратить внимание на качество сборки разъемов. В случае с дешевыми китайскими устройствами достаточно часто используется не требуемая позолота, а напыление дешевой краски, которая быстро слазит. В результате это приводит к быстрому окислению места контакта и повышению сопротивления.

Правильная покупка заключается в подборе наилучшего провода. Для этого не помешает знать его маркировку. Здесь показана зависимость толщины проводника от длины шнура:

28 AWG = 0.81 метр;
26 AWG = 1.31 метр;
24 AWG = 2.08 метра;
22 AWG = 3.33 метра;
20 AWG = 5.00 метров.

AWG представляет собой калибр шнура. С уменьшением цифры перед ним повышается диаметр кабеля. В качестве примера получается, что максимальная длина провода в пять метров должна производиться из наиболее толстого кабеля в 20 AWG.

Удлинители для модемов, которые работают в стандарте 4G, можно собрать самостоятельно или приобрести готовые. Необходимо знать основные характеристики устройств и моменты, касающиеся правильности выбора.

Источник

Максимально допустимая длина usb кабеля для модема

Нормальный USB удлинитель должен быть с толстыми проводами(просадка по питанию)

ага для питания модема при потребление тока где то 500ма наверно применять надо кабель от сварки

Нормальный USB удлинитель должен быть с толстыми проводами(просадка по питанию)

ага для питания модема при потребление тока где то 500ма наверно применять надо кабель от сварки

1. Ну зачем же так сразу, Уважаемый ? 😉 Для НЕ городских очень интересный вопрос!
2. Согласен. Но Советской власти нет — бомжи всю медь посдавали. «цветняк» дифцит ))
3. «обговаривать просто нечего.» ай как я тут не согласен!
Вот если зона неуверенного приема, то как интересней заполучить сигнал?
С навороченной антенны и свирепым затуханием на каждом метре даже непотребно дорогущего УВЧ кабеля на наших частотах (2100МГц и выше) ?
Или попытаться «тихо и аккуратно» спустить вниз в цифровом виде?
Мне больше приятен второй вариант.
По теме : я видел (сейчас потеряна) много суеты на форумах о использовании для этих целей сетевой витой пары. Некоторые добивались 10-15 и более метров стабильной связи с WIFI адаптерами (например).
Здесь есть один важный моментик провод надо подобрать не простой , а тот который предназначен для наружных работ. В них должен присутствовать настоящий экран и МЕДНЫЕ(а не обмедненный сурогат) жилы. И что интестно: «лишние» проводочки кидаем на амбразуру питания! 😀
Сам я сейчас «балуюсь» с китайскими активными кабелями типа такого, пока получатся (вроде) .
Правда сейчас холодно. Но есть варианты: подать на усилитель (там платка в калабашке мамы разьема даж с разьемчиком) доп питалово.
(Keenetik 4G ll , TP-Link 842ND на модемы E3372h (HiLink) и E3131 к компу. Пока все работает стабильно месяц)

Гуглите и Яндексите типа такого «usb удлинитель по витой паре» 😉

Сообщение отредактировал UDODEZ — 05.01.17, 14:04
