Лестничные лотки для кабеля что это

Применение лестничных лотков

Кабельные лотки лестничного типа представляют собой несущую (опорную) металлоконструкцию из оцинкованной (реже нержавеющей стали) и предназначены для открытой укладки на них изолированных проводов и кабельных линий напряжением до 1000 В. Применяются для горизонтальной, вертикальной (кабельросты) и наклонной укладки кабелей и проводов на объектах гражданского и промышленного строительства.

Конструктивные особенности

Лестничные лотки относятся к наиболее нагруженным кабеленесущим системам, что обуславливает их значительное отличие от листовых и проволочных кабельных лотков в конструктивном отношении.

Основными элементами лестничного лотка являются продольные профилированные направляющие и поперечные перемычки «П»-образного сечения из холоднокатаной низкоуглеродистой стали, соединенные собой по типу лестницы (отсюда и название). В качестве вспомогательных элементов, соединяющих лестничные лотки в общую трассу, применяют дополнительные аксессуары (повороты, соединители, разветвители, тройники и т.д.) и крепежные элементы. Вес кабельной трассы ограничивается несущей способностью поперечных перекладин, а габариты – высотой бокового профиля лестничного лотка. Между собой элементы кабеленесущей системы собираются с помощью соединений «шип-паз», болтового или винтового соединения (реже – саморезными шурупами). В качестве опции с лестничными лотками могут поставляться крышки для предохранения кабелей от атмосферных осадков (при установке снаружи здания) и случайных механических воздействий.

Конструкция лестничных лотков и способы их крепления к перекрытиям зданий и сооружений позволяют размещать на них наиболее мощные, тяжелые кабели и провода. Крепление кабелей и проводов производится с шагом не более 500 мм. Конструктивно лотки лестничные могут быть рассчитаны на дополнительную прочность с учетом использования на них устройств механизированной прокладки электрокабелей.

Угловые секции при проектировании и монтаже кабеленесущей трассы выбираются исходя из минимального радиуса изгиба кабелей и проводов, имеющих максимальное сечение. Данные параметры выбираются из ГОСТов и ТУ производителей кабелей и проводов конкретного типа.

Кабельные лестничные лотки монтируются в соответствии с инструкциями изготовителя и должны обеспечивать надежную опору для размещения в них проводов и кабелей, исключая угрозу их повреждения. Поверхности компонентов кабеленесущей системы после монтажа не должны иметь острых кромок, заусенцев и прочих механических дефектов, способных повредить кабель или провод.

Лотки лестничного типа могут быть использованы для заземления. В этом случае они имеют собственную электрическую проводимость, обеспечивающую надежное уравнивание электрических потенциалов, и соединяются с заземляющим проводником (используются в качестве цепей защиты). Лестничные лотки и прочие элементы кабеленесущей системы не могут быть использованы для заземления, если их удельное поверхностное сопротивление равно или превышает 100 МОм.

Системы кабельных лестниц и лотков при нормальных условиях эксплуатации являются пассивными к воздействию электромагнитных полей и в отношении эмиссии.

Защитные покрытия

Для того чтобы защитить металл от коррозии и преждевременного разрушения, отдельные элементы кабеленесущей системы подвергаются оцинкованию на заводах-изготовителях.

В стандартном исполнении лестничные лотки оцинковываются по Методу Сендзимира, при этом толщина цинкового покрытия составляет от 19 до 23 мкм. По согласованию с потребителем сталь может быть вскрыта методом горячего оцинкования погружением, в этом случае толщина покрытия составляет от 70 до 80 мкм. Дополнительно лестничные лотки и комплектующие к ним могут подвергаться окраске порошковым методом. Порошковая окраска не только усиливает стойкость изделий к воздействию внешних разрушающих факторов, но и выполняет эстетическую функцию, — современные технологии позволяют окрасить металл в любые цвета палитры RAL.

При выборе цинкового покрытия необходимо учитывать такой параметр, как потеря слоя цинка, который в свою очередь зависит от климатической зоны места эксплуатации, уровня влажности и наличия в рабочей среде агрессивных компонентов.

Если лестничные лотки изготавливаются из нержавеющей стали, дополнительных защитных покрытий не требуется.

Нормативные документы

Лестничные лотки на территории РФ должны изготавливаться в соответствии с ГОСТ Р 52868-2007 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей». Данный Государственный Стандарт является модификацией Международного Стандарта с учетом потребностей национальной экономики РФ.

Проектирование и производство систем кабельных лотков и лестниц производятся с учетом требований ГОСТ Р 15.201. Климатические исполнения к категориям размещения кабельных лотков и лестниц диктуются ГОСТ 15150. Климатическая стойкость определяется такими характеристиками среды, как диапазон рабочих температур, относительная влажность воздуха и коэффициент увеличения температуры (актуально для кабеленесущих систем, которые эксплуатируются под открытым небом).

Гарантийные и нормативные сроки эксплуатации

В соответствии с ГОСТ Р 52868-2007 минимальный гарантийный срок эксплуатации кабельных лотков и лестниц составляет 36 месяцев со дня их ввода в эксплуатацию, но не более 42 месяцев со дня их поставки потребителю.

Минимальный нормативный срок (срок службы до замены) – не менее 20 лет.

Если кабельные лотки и лестницы используются в агрессивной среде или при прочих особых условиях, гарантийные и нормативные сроки устанавливаются индивидуально по согласованию между потребителем и изготовителем.

Источник

Лестничный лоток: характеристики, применение. Сетчатые, прокатные, пластиковые лотки и короба, гофротрубы

Несмотря на название, кабельные лестничные лотки напоминают лестницу лишь внешне.

О том, что они представляют собой, какими бывают и какие альтернативы им можно найти в продаже — эта статья.

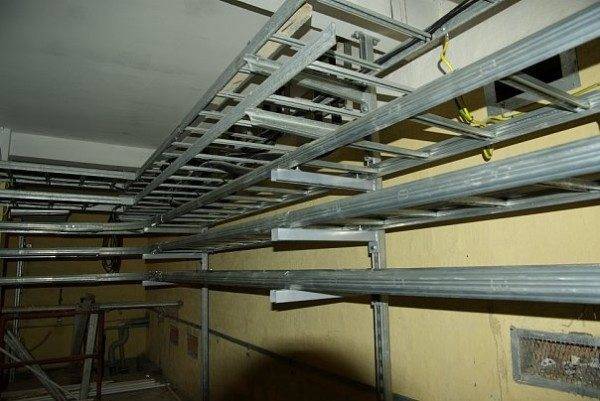

Эти лестницы не предназначены для передвижения по ним.

Что это такое

Лестничный кабельный лоток (кабельрост) — это открытый кабель-канал для прокладки в одном направлении (вертикальном или горизонтальном) большого количества или, точнее, большой массы проводов.

Типичный (но не единственный) материал — оцинкованная сталь. Цинковое покрытие призвано защитить стальной профиль от коррозии. Альтернативное решение — сталь с полимерным покрытием. По методу производства профиль, как правило, холоднокатаный; для соединения продольных и поперечных элементов используется точечная сварка.

Полезно: в большинстве случаев и продольные, и поперечные элементы перфорируются.
Отверстия облегчают и удешевляют конструкцию с минимальной потерей прочности; кроме того, они служат для крепления кабелей хомутами.

Как прокладывается кабель? Очень просто: он укладывается на перекладины или крепится к ним в вертикальном (или наклонном) положении; при этом продольные направляющие обеспечивают жесткость конструкции.

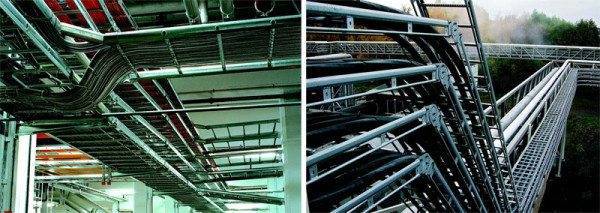

Кабельросты в системе энергоснабжения предприятия.

Характеристики

Какие технические характеристики влияют на выбор лотка?

• Длина отдельного элемента конструкции. Обычно она равна 3 метрам: при большей длине и монтаж, и транспортировка лотка в помещении затруднены.
• Ширина, высота направляющего профиля и толщина его металла. Эти параметры взаимосвязаны: чем шире лоток, тем больше на нем пространства для кабеля, а значит — тем больше нагрузка на него. Стало быть, увеличиваются и требования к прочности.
  В качестве образца модельного ряда рассмотрим продукцию итальянского бренда DKC. Покупателю предлагаются изделия шириной от 200 до 600 миллиметров при высоте направляющего профиля 50, 80 и 100 мм. Толщина направляющей (лонжерона) — 1,2 миллиметра у младших моделей и 1,5 — у старших.
  Цена изделий пропорциональна расходу материалов на их производство — примерно от 500 до 1000 рублей.

Лоток ДКС 200х50 миллиметров.

Стоит уточнить: приведенные размеры не являются каким-либо стандартом.
В продаже можно найти лотки шириной до метра и длиной до 6 метров.

• Равномерно распределенная по площади нагрузка на лоток может достигать 300 килограммов на погонный метр. При достаточной прочности изделия стоит помнить про дополнительный ограничивающий фактор — несущую способность конструкции, на которой закреплен лоток.
• Все лестничные лотки по определению имеют степень защиты IP 00 — просто потому, что они представляют собой открытые конструкции.
• Диапазон рабочих температур для всех металлических лестничных каналов — от -60 до +90 градусов. Нижняя граница обусловлена хрупкостью металла при экстремально низких температурах (прежде всего по отношению к ударной нагрузке). Верхняя — возможностями применяемых для крепления кабеля пластиковых хомутов и самой изоляции.

Применение

Основы монтажа

Вполне внятная инструкция по монтажу кабельного лотка своими руками содержится в ГОСТ 20783 — 81, который, впрочем, в РФ уже не применяется.

Какую информацию можно обнаружить в тексте стандарта?

1. Соединение отдельных элементов лотка должно быть разборным. Его крепление к опорам любого типа — тоже. Исключение — лотки без цинкового, полимерного или лакокрасочного покрытия (грунтовка допустима). Цель, которую преследует это требование — исключить коррозию сварных соединений, о чем явно говорит следующий пункт.

Соединение горизонтальных лотков.

1. Элементы, покрытые только грунтом, при монтаже должны быть защищены лакокрасочным покрытием.
   Кроме того, стандарт устанавливает не очень-то интересные нам требования к испытаниям, приемке партий и транспортировке готовых изделий. Добавим от себя некоторое количество дополнительной информации, содержащейся в документах, ссылки на которых содержатся в ГОСТ.

• Кабель-канал любого типа, в том числе и лестничный, заполняется лишь на 30-60 процентов сечения. Точный процент заполнения зависит от того, планируется ли дозакладка, радиуса изгиба кабелей, способа монтажа соединений и ряда других факторов.

Полезно: обычно лоток подбирается в расчете на 50-процентное заполнение.

• Кабели выкладываются в лотке с максимально равномерным распределением по площади. Цель — не только создать равномерную механическую нагрузку, но и оптимизировать теплоотвод: при больших токах на проводке может выделяться определенное количество тепла. Впрочем, если проводка рассчитана исходя из пикового тока в 8-10 ампер на квадратный миллиметр сечения, перегрев ей не грозит.

Варианты прокладки кабеля.

Соединительные элементы

Каким образом, с помощью чего лотки могут соединяться с опорами и друг с другом?

В качестве образца мы возьмем все те же лестничные лотки ДКС и рассмотрим фирменные соединительные элементы, предлагаемые их производителем.

• Горизонтальный угол — довольно сложная конструкция, позволяющая лотку выполнить поворот в горизонтальной плоскости на 45 или 90 градусов. В ассортименте производителя присутствуют углы под все основные типоразмеры лотков.
• Вертикальные шарнирные углы — многофункциональные элементы, позволяющие реализовать переход между разными уровнями лотка (разумеется, при перепаде уровня не больше собственной длины) или соединить относительно плавным изгибом горизонтальный и вертикальный участки. Шарниры позволяют сделать угол соединения произвольным.
• Вертикальные и горизонтальные монтажные пластины служат для стыковки, соответственно, вертикальных и горизонтальных элементов. Разница между ними в том, что в первом случае конструкция соединителя предотвращает взаимное смещение элементов под действием собственной тяжести и веса кабеля.

Любопытно: производитель предлагает отдельными позициями усиленные, регулируемые и довольно дорогостоящие горячеоцинкованные горизонтальные монтажные пластины.
При этом для всех без исключения элементов в качестве антикоррозийного покрытия указан цинковый слой толщиной 55-120 мкм, нанесенный горячим цинкованием согласно ГОСТ 9.307.

• Стеновые крепления, как несложно догадаться, предназначены для фиксации лотка на вертикальных поверхностях.
• Т- и Х-ответвители позволяют объединить лотки в Т-образную или крестовую конструкцию с переходом кабелей между направлениями.
• Упрощенные редукции — конструктивно несложные элементы, позволяющие соединить лотки с небольшим смещением в параллельной поверхности лотка плоскости.
• Наконец, пластиковые торцевые заглушки всех основных типоразмеров нужны лишь для того, чтобы защитить монтажников, обслуживающий персонал и изоляцию кабелей от порезов и повреждений.

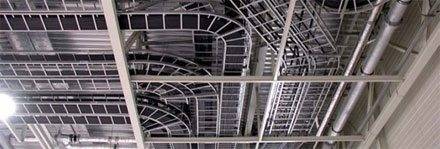

На фото хорошо видны повороты лотков под углами 45 и 90 градусов.

Альтернативы

Кабельросты достаточно универсальны и могут применяться в помещении, в том числе для прокладки скрытых коммуникаций, и (при соответствующем качестве изоляции самих кабелей) на улице. Однако в целом и внешний вид лотка с кабелем, и степень обеспечиваемой им защиты оставляют желать лучшего. Какие альтернативы ему можно найти в продаже?

Сетчатый лоток

Он выглядит как открытый канал из проволочной сетки с антикоррозионным покрытием. Толщина проволоки колеблется от 3 до 5 миллиметров в зависимости от требований к механической прочности конструкции. В качестве крепежного элемента используются зажимы и хомуты.

От кабельростов такой канал отличается относительной дешевизной и меньшей несущей способностью.

Прокатные лотки и короба

Материал для производства прокатных коробов и лотков — холоднодеформированный стальной лист; зачастую для увеличения несущей способности дно и боковые стенки снабжаются дополнительными ребрами жесткости. Лист может быть цельным или перфорированным; он снабжается антикоррозионным покрытием в виде слоя цинка, полимера или порошковой краски.

Капитан Очевидность подсказывает: разница между лотком и коробом в наличии крышки.
Короб обеспечивает куда большую степень защиты от любых неблагоприятных воздействий внешней среды.

Пластиковый короб

Закрытые каналы из поливинилхлорида прокладывают, как правило, внутри помещений. Эту конструкцию читатель наверняка неоднократно видел в офисных зданиях: пластиковый лоток накрыт крышкой с продольной защелкой.

Лоток короба может быть П-образным или иметь внутренние перегородки для разделения групп кабеля. Выпускается чаще всего без перфорации; крепится хомутами, саморезами, клеем и т.д.

Розетки и выключатели могут монтироваться прямо в коробе.

Гофротруба

Она сочетает гибкость с достаточно высокой механической прочностью и эффективностью защиты от воды. Внутрь часто помещается стальная проволока, препятствующая растяжению и разрыву трубы. Материал — ПВХ или полиэтилен низкого давления; область применения — скрытая проводка под декоративными покрытиями стен или в стяжке.

Вывод

Как легко заметить, провесить и защитить кабель можно большим количеством способов. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов!
