Лента для ремонта оболочки кабеля

Восстановление внешней оболочки кабеля при помощи профессиональных электроизоляционных лент 3М

Нарушение целостности внешней оболочки кабеля является одним из самых распространенных типов повреждений, приводящих к ухудшению параметров основной изоляции и последующему отказу всей кабельной линии.

При обнаружении повреждения внешней оболочки кабеля необходимо ее восстановить. Сделать это можно различными способами, в том числе и с применением набора профессиональных электротехнических лент 3М. Для этого понадобится всего 3 типа лент:

• электроизоляционная мастика 3М™ Scotchfil™;
• самослипающаяся резиновая лента Scotch® 23;
• стойкая к истиранию ПВХ-лента Scotch® 22.

Для осуществления качественного ремонта необходимо проделать следующие действия:

1. Удалить повреждённый участок оболочки кабеля. Затем зачистить и обезжирить место ремонта с помощью салфеток или других обезжиривающих средств.

2. Далее необходимо выровнять место повреждения и загерметизировать его. Для этой задачи потребуется мастика 3М™ Scotchfil™. Отрежьте небольшой кусок мастики, достаточный, чтобы закрыть отверстие в оболочке. Наложите его на повреждение и распределите по всей площади задира. Мастика имеет консистенцию, похожую на жевательную резинку, и легко распределяется и приклеивается по всей поверхности повреждения, эффективно заполняя пустоты в оболочке кабеля.

3. Затем поверх мастики необходимо намотать в 2 слоя самослипающуюся резиновую ленту Scotch® 23. Принцип действия этой ленты – холодная вулканизация. После намотки все слои Scotch® 23 слипаются между собой на молекулярном уровне, образуя монолитную оболочку, закрывающую повреждение.

4. Финальным слоем наматываем в 2 слоя стойкую к истиранию ПВХ-ленту Scotch® 22. Данная лента защитит место ремонта от воздействий механического характера, ультрафиолета и агрессивных сред.


Сам ремонт занимает не более 5-7 минут и не требует применения огня. В итоге место ремонта оказывается надежно заизолировано и герметизировано, что позволяет осуществлять дальнейшую эксплуатацию кабеля без ухудшения его изоляционных характеристик.

Ленты могут быть приобретены как отдельно по ссылкам в начале новости, так и в составе специального ремонтного комплекта 3М 3102. В зависимости от размера повреждения, одного комплекта лент 3М 3102 хватает на 5-10 ремонтов.

Источник

Ленточные комплекты для ремонта силового кабеля на 1-35 кВ

Ленточные комплекты — это единственный возможный вариант ремонта кабеля без разрезания фазной изоляции в случае его механического повреждения.

Преимущества решений:
• Универсальность комплектов
• Возможность выполнять ремонт непосредственно на месте эксплуатации кабеля
• Высокая износостойкость отремонтированного соединения
• Экономичность и быстрота монтажа
• Технология монтажа без применения огня/нагрева
• Высокая устойчивость к старению и воздействию химикатов
• Место ремонта имеет незначительный перепад диаметра относительно оболочки кабеля
• Метод имеет разрешение Ростехнадзора для применения в горнодобывающей отрасли

В ассортименте представлены ремкомплекты для ремонта и соединения кабеля с ПВХ, СПЭ и резиновой изоляцией:

Наименование комплекта	Виды ремонтов	Марки силового кабеля
3101	для соединения, оконцевания и ремонта кабеля ( комплекта хватает на 5-10 ремонтов)	для неэкранированного кабеля с СПЭ изоляцией типа КГ или аналогов
3105	для соединения и ремонта кабеля от устранения задира до сращивания жил (комплекта хватает на 3-5 ремонтов)	для гибкого экранированного кабеля с резиновой изоляцией типа КГЭ, КГЭШ или аналогов
3102	для ремонта оболочки кабеля, небольших вырывов и задиров ( комплекта хватает на 3-5 ремонтов)	для гибкого экранированного кабеля с СПЭ изоляцией типа КГЭ, КГЭШ или аналогов

Ремонт поврежденной свинцовой оболочки кабеля, устранение течи масла в концевых и соединительных муфтах типа СЭФ, СС или термоусаживаемых муфтах на кабелях с бумажно-пропитанной изоляцией типов АСБ, СБ, СБГ, ЦСБ и их аналогов.
Технология принудительного нагнетания компаунда (RPM – Resin Pressure Method) очень хорошо зарекомендовала себя в электросетях подземных шахт в горнодобывающей промышленности. Метод нагнетания компаунда позволяет сохранить необходимое сопротивление бумажно-пропитанной изоляции кабельной линии в течение всего срока ее эксплуатации и предотвращает появление течи масла из-под восстановленной оболочки.
Созданные на базе технологии RPM комплекты серии 92-ОТ RK применяются для ремонта поврежденной свинцовой оболочки трехжильных кабелей с бумажной изоляцией, работающих под напряжением до 10 кВ, а также для ремонта текущих концевых и соединительных муфт на этих кабелях.

92-ОТ RK 1 является универсальным решением для ремонта мест течи масла из-под поврежденных свинцовых оболочек кабелей с бумажно-пропитанной изоляцией, а также из-под «перчаток» ранее установленных концевых термоусаживаемых муфт.

Комплекты 92-ОТ RK 2 и 92-ОТ RK 3 предназначены для ремонта мест течи масла из-под оболочек ранее установленных соединительных муфт.

Источник

3M 3102 — ленточный комплект для ремонта оболочки кабеля на 35 кВ

Цена: 5 363 ₽
Цена актуальна на 18.02.2022

• Кабель до 35 кВ
• Служит для ремонта оболочки кабеля со сплошной изоляцией
• Применяется для соединения и ремонта кабеля

Комплект применяется для ремонта оболочки кабеля при наличии небольших порезов, вырывов и задиров оболочки.

Состав комплекта:

№	Наименование	Описание	Количество
1	Лента резиновая Скотч 23	19 мм х 9,15 м	1
2	Скотчфил, электроизоляционная мастика	38 мм х 1,5 м	1
3	Лента ПВХ Скотч 22	25 мм x 33 м	1
4	Комплект для очистки кабеля CC-3	СС-3	1
5	Защитные перчатки с полиуретановым покрытием, размер 10	Пара	1
6	Инструкция по монтажу	1
7	Перечень материалов	1

Преимущества:

• Ремонт выполняется на месте эксплуатации кабеля без вы воза в ремонтный цех.
• Долговечность соединения после ремонта.
• Экономичность и быстрота монтажа без огня и нагрева.
• Постоянное радиальное прижимное давление благодаря эластичности лент.
• Устойчивость к старению и химикатам.

Вы можете купить 3M 3102 — ленточный комплект для ремонта оболочки кабеля на 35 кВ в компании «СвязьКомплект» по выгодной цене. 3M 7100065056: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги 7100065056 в категории: Медный кабель и материалы, Кабельные муфты холодной усадки 3M, Кабельные муфты холодной усадки для предприятий горнодобывающей отрасли, Ленточные комплекты для ремонта силового кабеля на 1-35 кВ

Служит для ремонта оболочки кабеля со сплошной изоляцией

Источник

Специальные изоляционные ленты и материалы

Наличие в магазине:

Мастика 38мм 1.5м электроизоляционная Scotchfil

Лента изоляционная Scotch 23 самослипающаяся резиновая

Удалитель следов клея в аэрозольной упаковке, 210мл/12 (MS210R)

Удалитель следов клея в аэрозольной упаковке, 210мл/12 (MS210R)

Изолента резиновая черная 19мм 9.1м сырая резина самовулканирирующаяся Scotch 23 (7000007286)

Изолента резина мастика 50мм 3м Scotch 2228

Самоспекающаяся изол. лента СИЛ-20 (3м)(КВТ)

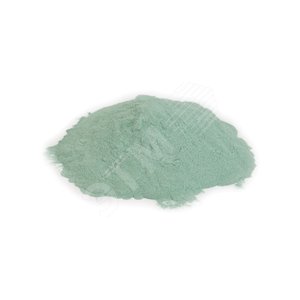

Покрытие эпоксидное порошковое Scotchcast 6233E (1кг)

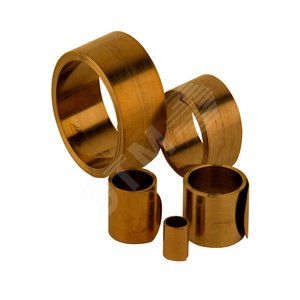

Кольцо пружинное CFS P 65
