Обзор на Тестер кабеля 5BITES LY-CT007

Для домашнего пользования решил приобрести недорогой и примитивный по функциям тестер кабеля. Выбор пал на тестер кабеля 5BITES LY-CT007.

— 2 кабеля-переходника RG-45 — BNC мама;

— разъем BNC папа — BNC папа;

— батарейка типа «Крона»;

— руководство пользователя (только на английском языке).

Кабельный тестер поступает в продажу в блистерной упаковке. Разогнув фиксирующую степлерную скобу можно достать устройство не разрушая упаковку и тем самым использовать ее потом в качестве футляра для хранения тестера.

Кабельный тестер состоит из двух частей: основного прибора и удаленного отражателя. На лицевой панели основного прибора расположены светодиодная индикация и все элементы управления устройством: выключатель питания, кнопка изменения режима сканирования (доступен ручной и автоматический режим) и кнопка переключения теста при ручном режиме сканирования. На верхнем торце основного прибора расположены основной порт RG-45 и петлевой порт RG-45. На лицевой панели удаленного отражателя расположены светодиодная индикация, а на верхнем торце порт RG-45.

Для питание применяется батарейка типа «Крона», которая входит в комплект поставки. Батарейный отсек расположен на обратной стороне основного прибора. Элемент питания при помещении в батарейный отсек никак в нем не закрепляется и свободно болтается на клемме, этим самым создает впечатление незавершенности конструкции.

Кабельный тестер предназначен для тестирования кабелей на основе витых пар и коаксиальных кабелей. Устройство тестирует правильность обжима, выявляет обрыв и проверяет целостность экрана для экранированной витой пары. Максимальная длина тестируемого кабеля по заявлению производителя составляет 305 м. Тестер не имеет возможности использоваться в активной сети

Устройство понравилось, но только в работе. Разочаровало качество изготовления, применяемые материалы лицевых панелей, недочеты в конструкции, но для непрофессионального и не очень частого применения на мой взгляд неплохой выбор до 1000 рублей.

Источник

Тестер 5bites LY-CT007

Коротко о товаре: кабеля UTP,STP,BNC,TEL

• Водный стадион — 0 шт.
• Долгопрудный — 1 шт.
• Санкт-Петербург — 0 шт.
• Тверь — 187 шт.

• Описание
• Характеристики
• Отзывы

Основные характеристики

Предназначен для тестирования телефонных, коаксиальных и кабелей на основе витых пар. Содержит в себе два блока и выполняет тестирование локальной сети и соединительных шнуров типа патч-корд (RJ45/11/12, FTP и BNC). Тестирует правильность соединения каждого провода в кабеле. Проверяет правильность обжима, обрыв и короткое замыкание. Проверяет целостность экрана для экранированной витой пары.

Характеристики 5bites LY-CT007

Основные характеристики

Дисплей

Режимы и функции

Характеристики питания

Дополнительные характеристики

Отзывы

• Описание
• Характеристики
• Отзывы

5bites LY-CT007 сертифицирован для продажи в России.

Тестер 5bites LY-CT007 – фото, технические характеристики, условия доставки по Москве и России. Для того, чтобы купить тестер 5bites LY-CT007 в интернет-магазине Xcom-shop.ru, достаточно заполнить форму онлайн заказа или позвонить по телефонам: +7 (495) 799-96-69, +7 (800) 200-00-69.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание и количество товара не является публичной офертой.

Источник

Тестеры кабеля 5BITES LY-CT007 в Санкт-Петербурге

Тестер кабеля 5BITES LY-CT007

Тестер Тестер 5bites LY-CT007

Тестер 5bites LY-CT007

5bites LY-CT007 Тестер кабеля для UTP STP RJ45, BNC, RJ11 12

Тестер кабельный 5bites LY-CT005, RJ-45/12/11

Тестер 5bites LY-CT007 кабеля UTP,STP,BNC,TEL

Тестер кабеля LY-CT007 5Bites LAN телефон, BNC, FTP

LAN тестер 5bites LY-CT007

Тестер 5 bites LY-CT007 (для BNC, RJ-45/12/11)

5bites LY-CT014 Тестер кабеля и его длины для UTP STP RJ45, BNC, RJ11 12

Тестер 5bites LY-CT014 кабеля, UTP, STP, BNC, TEL, length

Тестер 5bites LY-CT005

Тестер Тестер 5bites LY-CT007

Тестер кабеля 5BITES LY-CT007

Тестер кабеля 5BITES LY-CT007

Тестер Тестер 5bites LY-CT007

5bites Набор инструментов 5bites TK031 клещи LY-T2007C универсальные LY-T2021 Krone нож LY-501B тестер кабеля LY-CT007 коннекторы RJ11x20шт+RJ45x20шт

5bites LY-CT013 Кабельный тестер LAN тестер для BNC, RJ-45 12 11

Тестер 5bites LY-CT005

Тестер-трассоискатель кабеля 5BITES LY-CT025

Тестер кабеля 5BITES LY-CT011

5bites LY-CT007 Тестер кабеля для UTP/STP RJ45, BNC, RJ11/12

Тестер кабеля 5BITES LY-CT005

Монтажный инструмент 5bites ly-ct007 тестер кабеля для utp/stp rj45, bnc, rj11/12

Адаптер проходной 5BITES LY-US022 RJ-45 8P8C -> 8P8C

Тестер кабеля 5BITES LY-CT011

Тестер для UTP/STP RJ45, BNC, RJ11/12 5bites LY-CT007

Тестер 5bites LY-CT013 для кабеля RJ45/11/12, FTP и BNC

Тестер кабеля многофункциональный 5bites LY-CT014 для UTP/STP RJ45, BNC, RJ11/12

Тестер 5bites LY-CT005 кабеля для UTP/STP RJ45, RJ11/12

Набор инструментов 5bites TK031 LY-T2007C, LY-T2021, LY-501B, LY-CT007, RJ11+RJ45 PLUGS

5bites LY-CT005 Тестер кабеля для UTP STP RJ45, RJ11 12

Набор инструментов 5bites TK032 LY-T2008R, LY-T2020B, LY-T352, LY-CT011, RJ11+RJ45 PLUGS

5bites LY-501B Универсальный зачистной Нождля UTP STP и тел.кабеля, регулировка лезвия шайба

LAN тестер 5bites LY-CT005

Тестер 5bites LY-CT011 кабеля, UTP, STP, TEL, USB

Тестер 5 Bites LY-CT011

Тестер кабеля 5BITES LY-CT014

кабельный тестер 5bites LY-CT014

Индукционный щуп «5bites» EXPRESS LY-CT017 тестер-трассоискатель для бесконтактного обнаружения провода/кабеля RJ11/12/45/BNC

Щуп 5bites LY-CT017 индукционный для поиска трассы в RJ11/12/45/BNC кабельных системах

Источник

Обзор на Тестер кабеля 5BITES LY-CT030 PRO

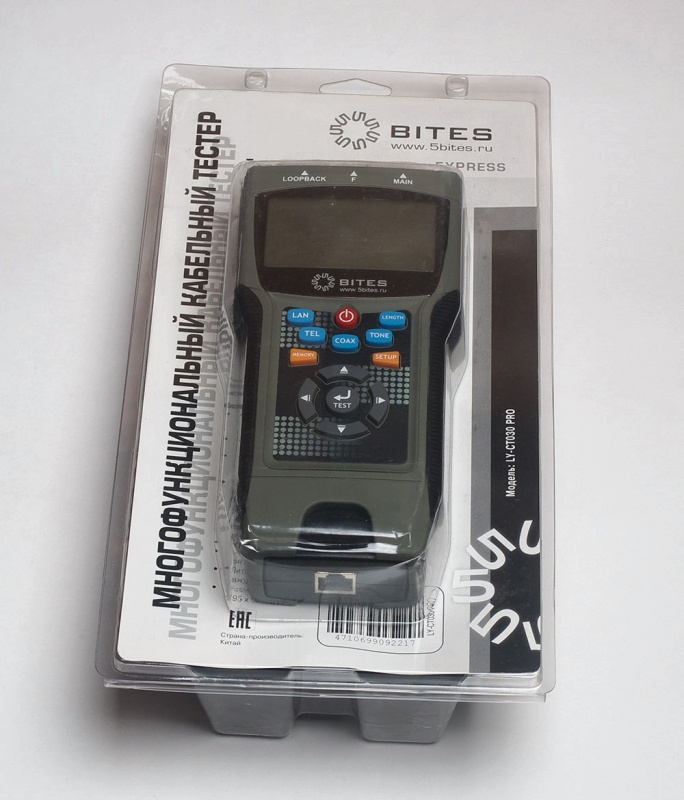

По роду деятельности приходится периодически прокладывать кабель «витая пара» и обжимать разъемы, как для телефонии, так и для компьютерной сети. Поскольку разъемы не отличаются отменным качеством, а иногда просто проводки не так вставились в разъем, как это требовалась, то в результате получалось не рабочее соединение. Иногда требовалось определить куда какой из кабелей приходит. Поскольку прежний кабельный тестер, однажды, отказался что-либо показывать, пришлось искать новый. Тестер кабеля 5Bites LY-CT030 PRO заинтересовал тем, что в нем были предусмотрены специальные режимы прозвонки телефонных соединений, при чем с участием различного количества проводов: 1 пара RJ-11 (2 провода) , 2 пары RJ-14 (4 провода) и третья разновидность RJ-12 соответственно 3 пары (6 проводов). В ранее используемом кабельном тестере не было такого режима, но прозвонить телефонное соединение можно было, только отображаемые номера проводников не соответствовали принятым для тестируемого вида разъемов. Итак кабельный тестер 5Bites LY-CT030 PRO был благополучно приобретен в ООО «ОнЛайн Трейд». Тестер был упакован в блистер.

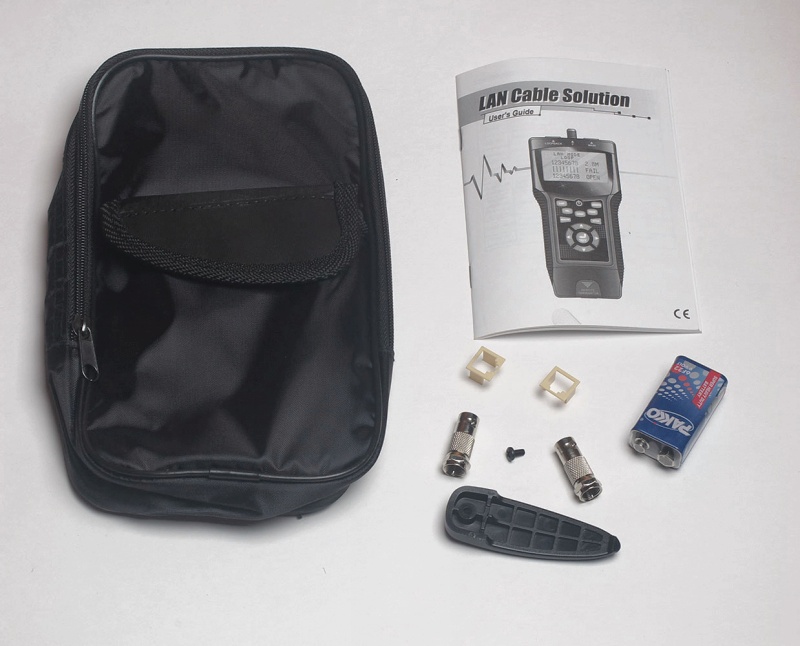

В комплекте с основным измерительным прибором идет батарейка для его питания с напряжением 9 вольт, поясное крепление с шурупчиком для установки на прибор, чехол для прибора, переходники для тестирования коаксиальных кабелей и две пластмассовые обрамляющие рамки для разъемов RJ (непонятно, когда может потребоваться замена металлических рамок на пластмассовые).

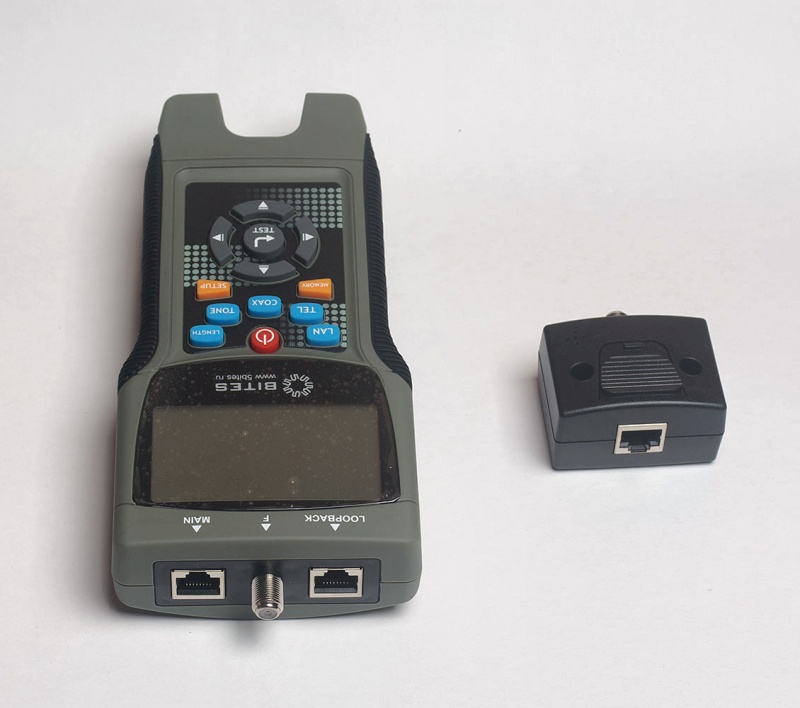

Сам тестер состоит из двух частей: основной блок и ответная часть. Ответная часть вставляется в углубление основного блока и закрепляется защелкой. Тестер с трудом помещается в ладони, но большие размеры позволяют ему иметь большой жидкокристаллический экран 64 мм на 33 мм с подсветкой. Подсветка белая и равномерная. Экран понравился. Сам корпус выполнен из противоударного материала, при падении слабым местом будет жидкокристаллический экран.

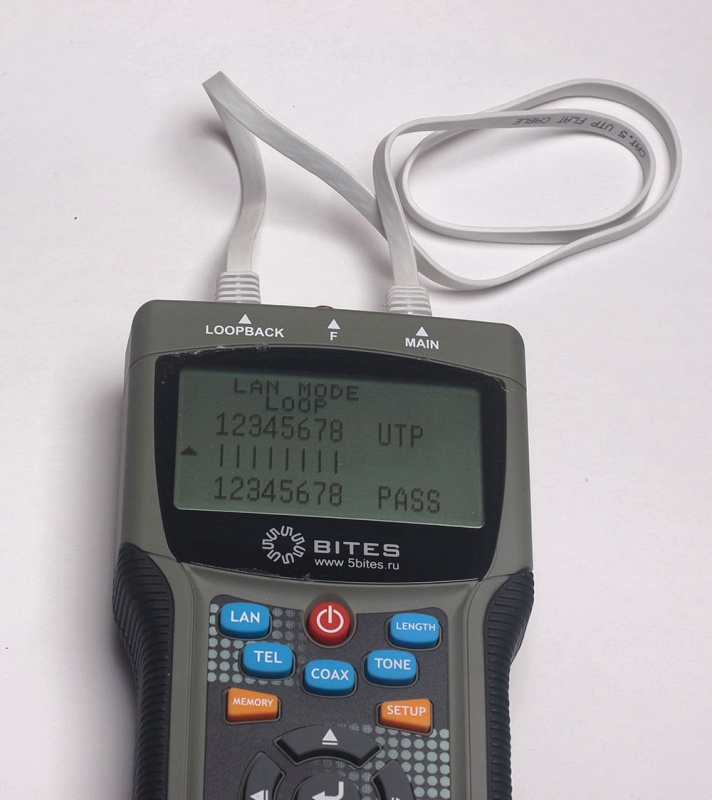

Проверить патчкорд с RJ-разъемами можно и без использования ответной части, для этого на корпусе имеется два разъема RJ, один измерительный и еще один служащий заглушкой на кабеле. Вставив оба конца пачкорда в тестер мы можем проверить наличие цепей между двумя его разъемами и проконтролировать отсутствие коротких замыканий.

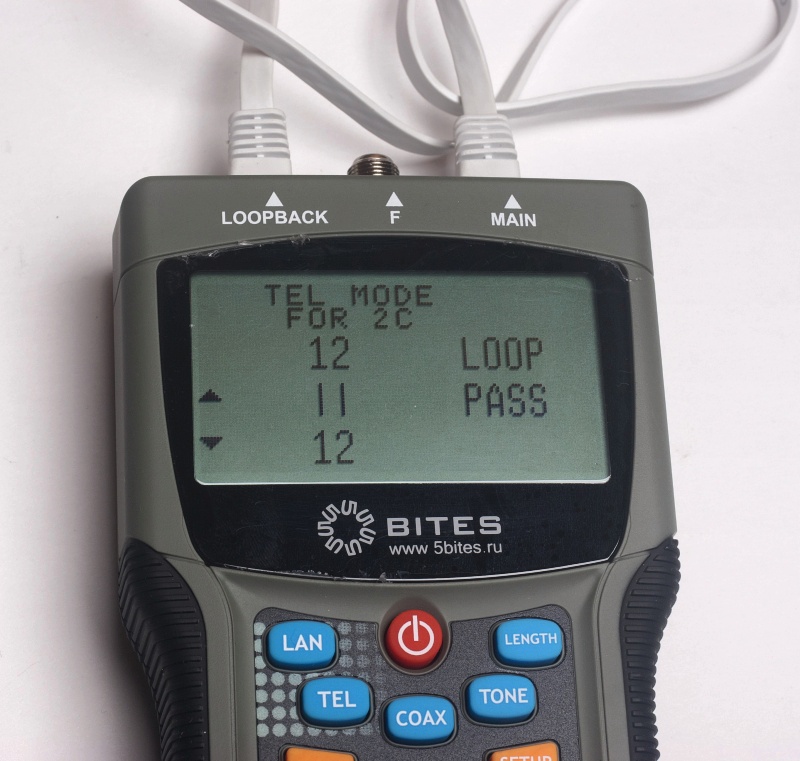

Рассмотрим вначале как тестируются телефонные соединения. Войти в режим тестирования телевизионных соединений можно двумя способами. После включения тестера выбрать соответствующий пункт меню «TEL MODE» или нажать кнопку с обозначением «TEL». Затем позиционными клавишами «вверх» и «вниз» можно выбрать сколько пар используется в телефонном соединении: одна — надпись на экране «FOR 2C», две — «FOR 4C», три — «FOR 6C».

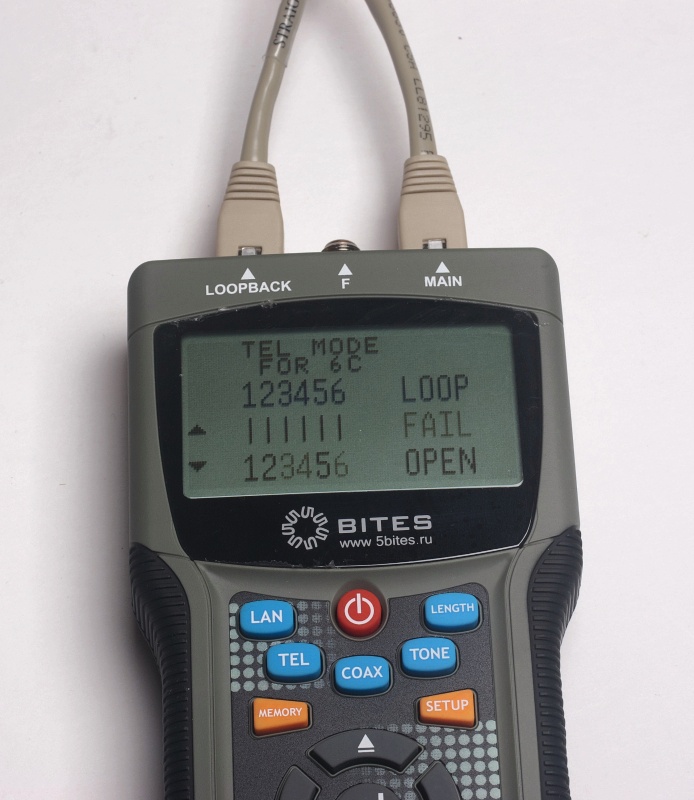

Если с кабелем все нормально, то мы получим справа на экране надпись «PASS». В случае если отсутствует соединение между какими-то контактами разъемов, появится слово «OPEN» и мигающая надпись «FAIL» и будут мигать номера контактов на втором разъеме к которым сигнал от первого разъема не поступает. На фото мигающие символы получились менее черными. Если проводники подсоединены не на своем месте появится надпись «CROSS», а в случае замыкания проводников друг с другом будет надпись «SHORT».

Тестер позволяет найти на каком расстоянии произошел обрыв соединения или просто длину соединительного провода. Для этого служит режим «LENGTH MODE» (кнопка «LENGTH»). Определение происходит с погрешностью 5%, длина кабеля должна быть в пределах от 1 до 350 метров. Измерение происходит для каждой пары, переключение между парами управляется клавишами горизонтального позиционирования. Улучшить точность определения длины можно за счет подстройки с помощью отмереного по длине отрезка кабеля в режиме настройки прибора (клавиша «SETUP»). Измерение длины возможно и для коаксиального кабеля.

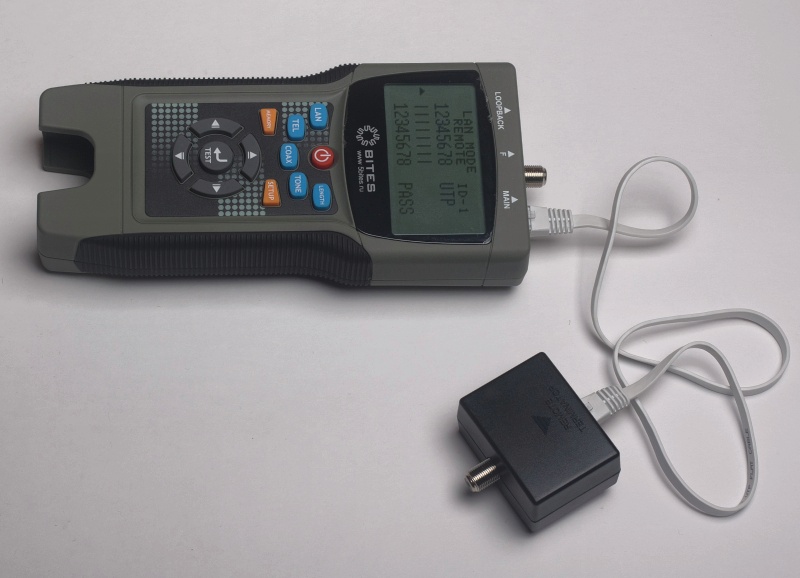

Тестирование соединений RJ-45 не отличается принципиально от телефонных. Вход опять таки, или через меню, или нажатием кнопки «LAN». При подключении внешней заглушки на экране появляться надпись «REMOTE ID-1». И если соединение исправно, то заглушка будет издавать попискивания и отключить это не возможно. Впрочем нет, можно нажать клавишу «вверх», но одновременно отключится и отображение теста. И одна особенность, которая не понравилась. Если для телефонии мы имели целых три разновидности соединений, то для компьютерной сети только полный кабель и если используются только контакты 1,2,3,6 и все прекрасно работает в сети, для рассматриваемого тестера такой кабель будет не исправным. Под рукой не было коаксиального кабеля, но для него каких либо отличий нет, все как для телефонного с одной парой.

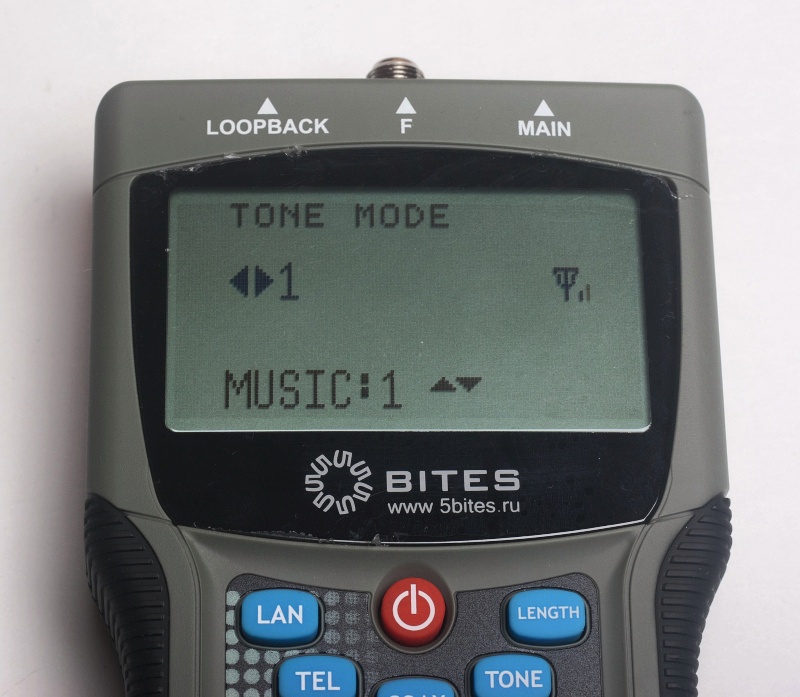

И еще один режим «TONE MODE». Только, чтобы его полноценно использовать, нужен дополнительно еще один прибор — индуктивный щуп. Принцип работы в этом режиме: трансляция тонального сигнала в выбранной паре и поиск по уровню сигнала в приемнике щупа этой пары на другом конце кабеля или связки кабелей. Имеется две тональности сигнала.

Еще несколько моментов о особенностях этого тестера. Результаты теста кабелей можно сохранять в памяти. Всего можно сохранить 8 результатов. Подсветка экрана и звук нажатия клавиш включающийся/выключаются через меню настройки. Жаль, что для подсветки не предусмотрели отдельной клавиши, места то для нее хватает. Тестер, на мой взгляд, сделан слишком большой. И еще одна особенность — тестирование проводов происходит только при нажатии на клавишу «Test», что тоже не очень удобно, хотя и экономно по питанию. С другой стороны, большой размер придает и некоторые достоинства. Крупный хорошо читаемый экран с подсведкой, большие удобно расположенные клавиши. Вполне хороший тестер, да еще и с чехлом для хранения.
