Лак для защиты монтажа

Защищаем печатную плату

Радиоэлектронная аппаратура работает не всегда в комфортных условиях. Температура и влажность воздуха в зависимости от времени суток, времени года и месторасположения изменяются в широком диапазоне. Увеличение влажности воздуха, а в предельных случаях и конденсация влаги, приводят к ухудшению диэлектрических свойств изоляционных материалов и в первую очередь подложки печатных плат. Как правило, печатные платы подвержены влиянию окружающей среды (имеется в виду пыль, грязь, влага, микрофлора и многое другое). Кроме того, печатные проводники на наружных слоях оказываются просто без электрической изоляции, что может стать причиной различных отказов в работе аппаратуры. Все эти проблемы решаются при помощи защитных изоляционных покрытий. Нанесение дополнительного полимерного покрытия на печатный узел является одним из наиболее распространенных методов влагозащиты. В простейшем случае печатная плата после монтажа всех элементов и промывки покрывается лаком (одним или несколькими слоями). Лак наносится методами погружения, полива или распыления, и под ним оказываются не только все проводники, но и элементы. Многие специалисты понимают под словом «влагозащита» покрытие печатного узла лаком. Что же такое лак?

Битумные лаки для покрытия печатных плат

Для получения битумных лаков применяют битумы специальных марок с высокой температурой размягчения. С целью улучшения свойств лаков при их изготовлении к битумам добавляют различные смолы, масла. Битумные лаки при высыхании образуют черные пленки, обладающие водостойкостью и стойкостью к ряду химических реагентов, однако их антикоррозионные свойства в атмосферных условиях недостаточно высоки. Вместе с тем эти недостатки не помешали использованию битумных лаков в эпоху освоения космоса. Вплоть до начала девяностых годов они использовались предприятиями оборонной промышленности. Насегодняшний день наиболее широко битумные материалы применяются для временной защиты металла, так как они значительно дешевле других защитных материалов.

Алкидные лаки для покрытия печатных плат

Представляют собой растворы в органических растворителях синтетических алкидных (пентафталевых или глифталевых) смол. Пленки алкидных лаков твердые, прозрачные, слабо окрашенные; обладают хорошей адгезией к самым различным поверхностям, водостойки. В обиходе алкидные лаки часто называют масляными. Это неправильно, так как хотя при изготовлении алкидных смол применяются растительные масла, оказывающие значительное влияние на свойства конечного продукта, но по химическому составу и строению, а также посвойствам алкидные лаки отличаются от масляных. По свойствам алкидные лаки существенно превосходят масляные.

Полиуретановые и алкидноуретановые лаки для покрытия печатных плат

Особенностью пленок полиуретановых лаков являются их исключительно высокие механическая прочность и износостойкость. Применение этих лаков требует тщательного соблюдения требований, указанных в инструкциях. Полиуретановые лаки — довольно дорогостоящие материалы, но высокие эксплуатационные свойства и длительный срок службы изделий компенсируют их высокую стоимость.

Эпоксидные лаки для покрытия печатных плат

Эпоксидные лаки представляют собой растворы эпоксидных смол в органических растворителях. Обычно перед употреблением к ним добавляют отвердитель, количество которого зависит от типа смолы и отвердителя, условий отверждения и приводится в инструкциях по применению. Получаемые пленки обладают высокими водо- и щелочестойкостью, механической прочностью, адгезией к различным материалам, однако недостаточно атмосферостойки.

Силиконовые лаки для покрытия печатных плат

Органические лаки не могут работать при повышенных температурах, они разлагаются или становятся электропроводными. Справиться с этой задачей помогают силиконовые лаки, изготовленные на основе силиконовых смол. Они могут использоваться при рабочей температуре до 300 °С. Эти лаки находят применение для пропитки стеклянной оплетки проводов и кабелей, лакировки обмоток электрических машин постоянного ипеременного тока. Также они используются для теплоизоляции печатных плат, корпусов, кожухов, блоков обработки данных, в морском деле, в энергетике и тяжелой промышленности.

До недавнего времени для влагозащиты техники в России широко применялся эпоксидно-уретановый лак УР-231. Массовое практическое использование этого лака, по-видимому, объясняется тем, что по совокупности свойств он, вероятно, превосходит другие лаки аналогичного назначения, предлагаемые отечественными производителями. УР-231 — это двухкомпонентная система, состоящая из раствора алкидноэпоксидной смолы Э-30, изготовленной насмеси тунгового и льняного масел, и отвердителя (70% раствора уретана ДГУ в циклогексаноне). Однако общий фон портили жалобы производственников на «капризность» этого лака, выражающуюся в нестабильности свойств получаемых из него покрытий. Анализируя химический состав лака, можно предположить несколько возможных причин этого явления. Использование в рецептуре полуфабриката лака экзотического тунгового масла всилу объективных и субъективных причин постоянно провоцирует предприятие-изготовитель на уменьшение количества этого компонента, а в идеале на отказ от его использования. Технические характеристики лака, изготовленного только на основе льняного масла, значительно хуже. Кроме того, получить продукт со стабильными свойствами на основе исходных продуктов растительного происхождения, отличающихся нестабильным химическим составом, очень сложно. Также проблемы могут возникнуть из-за другой составляющей — уретана ДГУ. Это связано с ограниченным сроком и особыми условиями хранения, обусловленными его высокой чувствительностью к влаге воздуха и повышенной температуре. Кроме того, лак УР-231 по своему определению является полиуретановым лаком с ограниченной атмосферостойкостью.

В настоящее время на российском рынке представлены высококачественные специальные аэрозольные препараты различного назначения для производства, эксплуатации и сервисного обслуживания электронного оборудования. Это очистители, смазки, лаки и другие эффективные препараты, поставляемые целым рядом зарубежных фирм под торговыми марками: Cramolin, Contact Chemie, Chemtronic и др. Среди многообразия препаратов есть и лаки, предназначенные для влагозащиты печатных узлов. В нашем случае особое внимание следует уделить современному аналогу УР-231 — полиуретановому лаку URETHAN clear. Этот лак специально разработан для печатных плат, электронных компонентов и электротехники. Используется как прочное защитное покрытие в электродвигателях, трансформаторах, других приборах и компонентах. Лак URETHAN clear получил широкое признание среди ведущих зарубежных и российских производителей. Это однокомпонентный лак, полностью готовый к употреблению. Поставляется в аэрозольном (аэрозольный баллон) и жидком виде. Наносится методом окунания, полива, кистью, пневматическим распылением из аэрозольного баллона и через лакокрасочный пульверизатор. Не требует сушки в камере.

Простота и эффективность применения, сроки и условия хранения, а также стабильность свойств URETHAN clear существенно сокращает материальные, производственные издержки и временные затраты на технологические операции.

Более подробные сравнительные характеристики лаков УР-231 и URETHAN clear приведены в таблице.

На данном этапе развития электронной промышленности предприятия вынуждены проводить дополнительные мероприятия поповышению влагостойкости изготавливаемой аппаратуры. Здесь каждый придерживается своего пути: оставаться верным налаженной за долгие годы технологии производства, тем самым привычно бороться с неизлечимыми недостатками используемых материалов, либо внедрять в производство новые технологии и использовать передовые разработки в области электронной промышленности.

Источник

Использование лаков для защиты электроники.

В моей практике основное положение занимают два лака для покрытия печатных плат: Humiseal 1a33 и российский АК-113.

Между ними, на мой взгляд, разница лишь в том, что АК-113 после высыхания достаточно хрупкий. То есть низкая эластичность. Подвержен растрескиванию при динамических ударах. В остальном не плох.

Обсуждать цены нет никакого смысла, потому что у предприятий могут быть разные требования и возможности.

Второй же лак — Humiseal 1а33 гораздо эластичнее оппонента, но и существенно дороже.

Как применяются лаки?

Первая оговорка — наличие пузырьков воздуха в слое нанесенного лака считается браком. Устраняется дефект либо вакуумной камерой или камерой с меньшим, чем атмосферное, давлением. Либо нанесением лака методом погружения в достаточно жидкий лак с хорошей текучестью. Лак должен быть, как вода. Для каждого типа лаков есть свои растворители. Подробности о растворителях узнайте у производителя или поставщика своего лака.

Вторая оговорка — больше 2х слоев лака смысла наносить нет. Из-за большой толщины лак сильно теряет в прочности при быстрых переходах температур из отрицательной зоны в положительную. Даже самый качественный лак имеет коэффициент температурного расширения, что приводит к трещинам в слоях.

Третья оговорка — даже 1 правильный слой лака может дать трещинки при минус 65 С°. Поэтому если вы изготавливаете ответственную электронику, то необходимо провести испытания покрытия в термокамере.

Четвертая оговорка — лак не наносят на платы, которые не были отмыты в профеcсиональных системах с соответствующими отмывочными жидкостями. Это обусловлено тем, что остатки флюсов и другой химии на платах не позволят достичь хорошего уровня адгезии. Существуют наборы для проверки остатков флюсов после отмывки.

Безусловно вы можете нанести лак не смотря на эту оговорку, но тогда эту плату нельзя считать платой для ответственного применения.

Пятая оговорка — всегда используйте вытяжки. Не фильтры, а именно вытяжки.

Шестая оговорка — если ваша плата будет работать в зоне сильно отрицательных температур, то метод погружения(ниже) лучше не использовать, так как сжатие лака может сорвать места пайки. Ровно также в зонах высоких температур — лак может потечь и необходимо это учитывать. Возможно вместо лака применять другие изолирующие материалы.

Методы нанесения лаков.

Метод 1. Кисть. Самое низкое качество. Кисть — генератор пузырьков. Сложно залить лак под микросхемы. Задачу по защите выполняет при всех минусах.

Метод 2. Погружение платы в ёмкость с лаком на 1 минуту. Метод долгий, но относительно дешевый и очень качественный. За минуту жидкий лак проникает под компоненты и вытесняет воздух. Лаки в общей своей массе нейтральны к металлам и химии.

Метод 3. Нанесение в установках методом распыления. Способ очень быстрый. Равномерное и точное нанесение, но без проникновения под микросхемы или случайное. Используется в большинстве случаев.

Метод 4. Распыление лака через краскопульт или из покупного баллончика. Быстро и для маленьких партий.

Вроде всё, что хотел написать. Создавайте качественную электронику☺

Поставьте лайк статье, подпишитесь на канал и оставьте комментарий)

Источник

Как выбрать прозрачный лак для металла?

Виды лаков

Чтобы выбрать наиболее подходящий лак для металла, нужно подробно изучить состав и действие каждого вида. Рассмотрим краткую характеристику некоторых из них.

Битумный лак

Как следует из названия, он содержит в себе битум и полимерные смолы. После высыхания средство придает покрытию черный оттенок, похожий на тонировку. Им можно покрывать не только металл, но и деревянные, и каменные поверхности. Продукт является термостойким, прочным и безопасным для здоровья человека. На данный момент он очень популярен на рынке, так как помимо всех перечисленных преимуществ, отличается еще и невысокой ценой.

Полиуретановый лак

В его состав входят полимеры, которые при нанесении создают прочное сцепление с поверхностью. Он обладает антикоррозийным свойством, поэтому используется для обработки металлических изделий, а чаще всего – для металлической посуды. Этот лак может быть незаметным (бесцветным), глянцевым и даже матовым. Покрытие может иметь разный оттенок, может использоваться в качестве защитного слоя перед нанесением краски на металл.

Акриловый лак

Он образует весьма стойкую пленку, хорошо переносящую постоянную влажность и перепады температуры. Лак выпускается в виде аэрозолей и обычной жидкости, которая наносится с помощью кисти. В современном мире он чаще всего используется при обработке поверхности деталей автомобилей. Продукт легко переносит воздействия химических веществ и даже может продлить срок службы различных металлов.

Алкидный лак

В отличие от предыдущих видов, после высыхания он придает поверхности металла глянцевый блеск. Продается средство в форме спрея и в жидком виде.

Сфера использования

Лаковые спреи любых производителей (Kudo Ku, Cramolin и др.) имеют обширную область использования

Лаковые спреи любых производителей (Kudo Ku, Cramolin и др.) имеют обширную область использования. Самым большим спросом пользуется универсальный лак-спрей. Они незаменимы там, где нужна точная работа на небольших площадях. При этом можно выделить три основных сферы использования лака:

• В автомобильной отрасли спреи Plastik 200 марки Cramolin и других производителей используются после ремонта кузова.
• Универсальный состав может применяться для кухонной утвари, аксессуаров в ванной комнате, игрушек, произведений искусства, мебели и других предметов интерьера.
• Матовый и глянцевый лак в аэрозолях используется в строительной отрасли.
• Незаменимы такие составы и в электротехнической сфере, например, большим спросом в этой отрасли пользуется состав Plastik от Cramolin.

Разновидности

Лак-спрей может служить для разных целей в зависимости от его вида

Лак-спрей может служить для разных целей в зависимости от его вида:

1. Тонировочные лаковые составы подходят для обработки автомобильных кузовов, отдельных узлов и деталей. Например, такая смесь подойдёт для тонировки фар или других деталей из стекла или пластика. Как правило, лак для тонировки способствует защите деталей от погодных факторов, механических воздействий и агрессивной химии. Кроме этого он повышает эстетические качества авто, создаёт эффект новизны и блеска. Также тонировочный спрей отлично защищает деревянные поверхности после реставрации.
2. Светоотражающие составы в баллонах имеют в своём составе особые частицы, которые помимо глянцевого блеска позволяют поверхности отражать свет в темноте. Именно поэтому такие составы обычно используются для покрытия деталей на авто, дорожных знаков и других аксессуаров велосипедов, шлемов и т.п. Такие лаки подходят для поверхностей из стали, стекла, пластика, дерева. В свою очередь эти смеси делятся на несколько подвидов в зависимости от спецэффектов, которые они могут создавать:
   • блеск алмазов. Такие составы придают поверхности невероятный блеск, объём и глубину;
   • хамелеон. Это покрытие при разном угле обзора и освещении способно менять свой оттенок;
   • эффект звёздного неба. В этом составе есть разноцветные микрочастицы, которые создают на поверхности рассеянное сияние.

1. Полиуретановые лаковые составы. Эти смеси, как и акриловые лаки Plastik от Cramolin, предназначены для защиты поверхностей от механических воздействий, влаги, царапин, плесени, высоких температур. Они применяются для изделий из пластика, дерева, металла. Для повышения защитного эффекта рекомендуется наносить состав в несколько слоёв (3-4). При этом каждый предыдущий слой должен полностью высохнуть, поэтому учитывайте, сколько сохнет выбранный вами лак. На деревянных поверхностях такой лак только подчёркивает текстуру дерева и придаёт изделию блеск.

Особенности и виды

Прозрачный лак, предназначенный для покрытия металлических поверхностей, может быть самым разным. Несмотря на это, все подобные средства способны защищать изделия. Благодаря им на поверхности металла не будет появляться ржавчина, перепады температур не будут пагубно влиять на него, а это поможет значительно продлить срок службы изделия. Кроме того, такое средство помогает защитить металл от влаги, предотвратить появление плесени. Чаще всего используют прозрачный лак, о видах которого более подробно будет рассказано в данной статье.

Если выбирать среди бесцветных лаков, то стоит обратить внимание на полиуретановое средство, которое может быть матовым или глянцевым. Оно имеет водостойкий эффект, благодаря чему широко применяется как в наружных, так и во внутренних работах

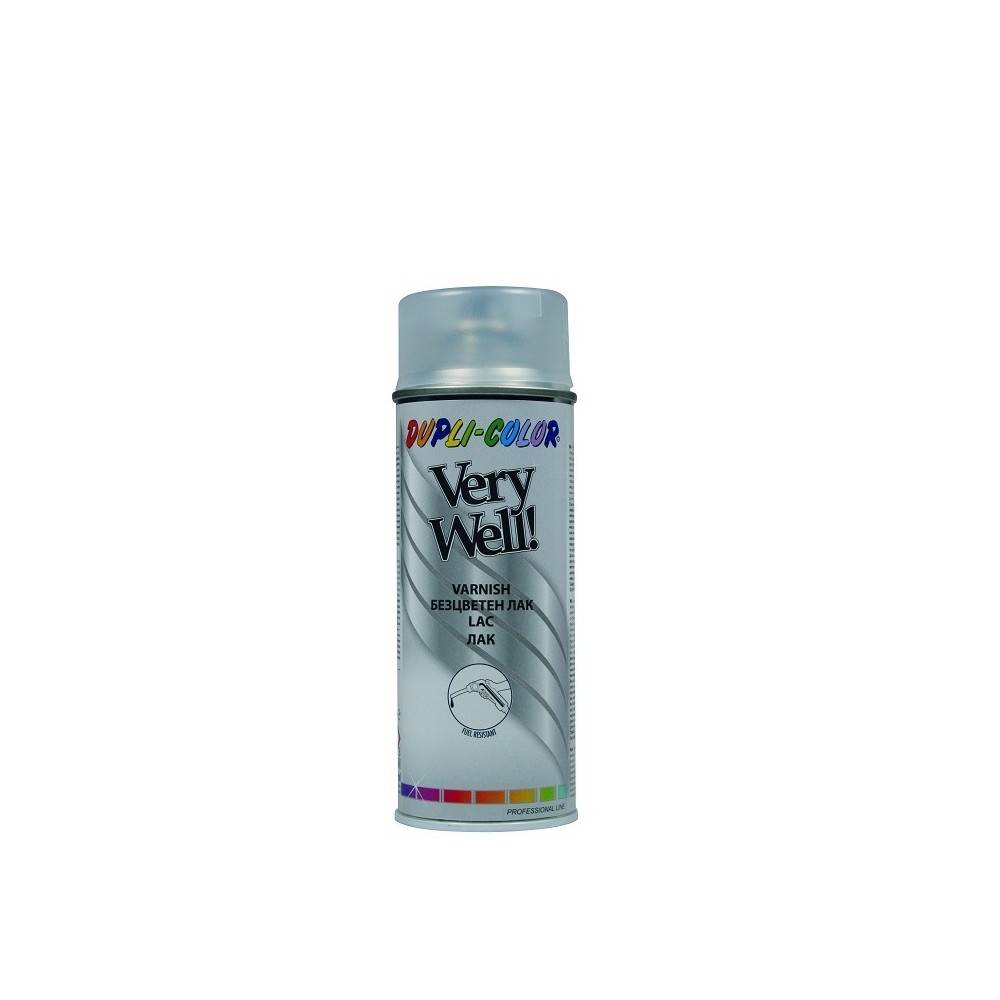

Чаще всего выпускается прозрачный лак в виде аэрозоля

Аэрозоль легко наносится на любую поверхность, не оставляя подтеков, что весьма важно. Кроме того, такой вид лака, как спрей, быстро высыхает

Полиуретановое средство – это водостойкий лак, который надежно защитит металл от повреждений и повысит его износостойкость.

Часто во время работы с металлом используют так называемые «НЦ» лаки (нитроцеллюлозные). Одно из главных преимуществ данного средства состоит в том, что оно очень быстро сохнет. С ним можно будет значительно ускорить строительные или ремонтные работы. Специалисты рекомендуют использовать его преимущественно для внутренних работ.

К этой же категории лаков можно отнести средство на основе акрила. Оно легко наносится на металлическую поверхность, а после высыхания образует незаметную прозрачную пленку, которая будет надежно защищать изделие. Акриловый лак отличается особой стойкостью и способен выдержать даже механические повреждения. Кроме того, такая поверхность долго не утратит свой идеальный вид, несмотря на воздействие солнечных лучей или сильного мороза. Также акриловый лак практически не имеет запаха, что позволяет его использовать и во время работ внутри дома.

Алкидный лак тоже идеально подходит для работ внутри и снаружи дома. Чаще всего продается он в виде аэрозоля.

PAINTER’S TOUCH ULTRA COVER 2X CLEAR SPRAY

ЗАЩИТНЫЙ ПРОЗРАЧНЫЙ ЛАК – акриловое прозрачное покрытие с оксидом кремния для защиты окрашенных поверхностей.

ХАРАКТЕРИСТИКИ МАТЕРИАЛА

• УФ-стойкий, защитит поверхность от выцветания;
• обладает непревзойденной кроющей способностью, благодаря высокому содержанию связующегго;
• обеспечивает долговременную защиту и износостойкость;
• создает гладкое долговечное прозрачное покрытие;
• новая, уникальная система кнопки-спрея позволяет комфортно окрашивать поверхность под любым углом, даже вверх дном, сводя к минимуму усталость пальца;
• быстросохнущий;
• легкий в нанесении;
• для внутренних и наружных работ.

АДГЕЗИЯ: отличная адгезия к новым или ранее окрашенным дереву, металлу, неглазурованной керамике, бетону, штукатурке, кирпичной кладке и др.

Ограничения: не наносить на поверхности, нагревающиеся свыше 93°C и на гальванизированные металлические поверхности.

ВОЗМОЖНОЕ ПРИМЕНЕНИЕ: служит как для защиты поверхностей, окрашенных эмалями, декоративными красками и др., и как самостоятельное покрытие.

ВИЗУАЛЬНЫЙ ЭФФЕКТ: плотное гладкое прозрачное покрытие (матовое или глянцевое).

СОСТАВ: акрил, аморфный оксид кремния + орг. растворители

УПАКОВКА: спрей, масса нетто — 340 г

ПОДГОТОВКА ПОВЕРХНОСТИ

Удалите отслаивающуюся краску и ржавчину жесткой щеткой или наждачной бумагой №80-150.

Удалите всю шлифовальную пыль пылесосом, затем протрите влажной безворсовой тряпкой и тщательно просушите поверхность.

НАНЕСЕНИЕ

Наносите защитный лак снаружи помещений или в хорошо вентилируемых помещениях. Наносите при температуре воздуха и поверхности от 10°C до 32°C и относительной влажности ниже 65%, чтобы обеспечить правильное высыхание. Не распылять при сильном ветре и большой запыленности. Накройте все окружающие предметы для защиты от красочного тумана.

Энергично встряхивайте баллон в течение 1 минуты после того, как станет слышен перекатывающийся внутри шарик для смешивания. Если звук шарика для смешивания внутри не слышен – не приступайте к работе со спреем! Часто встряхивайте баллон во время нанесения.

При температуре 21°C и относительной влажности 50%

• до отлипа – 20 минут;
• легкое использование – 1 час;
• повторное нанесение – в течение 30 минут или после 48 часов;
• полное высыхание – 24 часа.

ПРИМЕЧАНИЕ: На пластике максимальная адгезия и долговечность краски достигается через 5-7 дней.
Очистка:
Меры предосторожности: не вставляйте булавку или другие предметы в канал. Баллон под давлением

Предохранять от попадания прямых солнечных лучей и нагревания свыше 50°С. Не прокалывать и не сжигать даже после использования. Не распылять вблизи открытого огня и раскаленных предметов. Не курить во время работы. Баллоны разрешается выбрасывать только в специально отведенные места.

ОГНЕОПАСНО!
Держите подальше от детей!

Преимущества лаков в аэрозолях

Такие составы сразу готовы к использованию

Неважно, лак какого производителя вы будете использовать, Plastik от Cramolin, составы Kudo Ku или других марок, все они имеют следующие преимущества:

1. Такие составы сразу готовы к использованию. Их не нужно разводить, смешивать. Также вам не понадобятся валики, кисти и другие вспомогательные инструменты, которые придётся очищать после использования. Таким образом, лак-спрей обладает высокой мобильностью. Вы сэкономите деньги на покупке дополнительных инструментов и растворителей. А благодаря удобному объёму 200-400 мл лак можно использовать даже в полевых условиях.
2. Как правило, на баллончике указано, сколько сохнет лак. Обычно это время составляет несколько минут. Благодаря тому, что состав так быстро сохнет, на поверхности из пластика, стали или дерева не успевают образоваться подтёки.
3. Такие составы можно использовать не только на изделиях из разных материалов (пластика, дерева, стали), но и на плоскостях разной формы. Поверхность может быть ровной, изогнутой, открытой или труднодоступной.
4. Лак-спрей Plastik или другой разновидности могут использовать даже новички. Особые знания и опыт не нужны. Если вас интересует, сколько лака вам понадобится, то с уверенностью можно сказать, что его расход будет минимальным. При этом у вас получится равномерный, сплошной слой без подтёков.
5. Любой лак в аэрозоли (универсальный, матовый или глянцевый) обладает отличными физико-химическими характеристиками. Все они устойчивы к воздействию пара, влаги, высоких температур, различных агрессивных веществ и моющих средств. Кроме этого поверхности из стали, пластика, керамики или дерева будут надёжно защищены от механического воздействия, выгорания на солнце, температурных скачков. При этом в зависимости от вида лака вы получите матовый или глянцевый эффект.
6. Благодаря прозрачности лака вы сохраните первоначальный цвет поверхности из древесины, пластика, стекла, картона или стали.
7. Приемлемая цена за небольшой объём (200 мл или 400 мл). Как правило, жидкие лаки продаются в больших ёмкостях, поэтому для небольших площадей экономней будет покупать составы в аэрозолях.

Советы и рекомендации

Можно дать несколько полезных советов для тех, кто в скором времени планирует работать с лаком для металлических изделий^

При покупке аэрозоля обязательно обращайте внимание на дату изготовления и срок хранения. Если средство долго хранили в ненадлежащих условиях, то покрытая им поверхность вскоре утратит свой вид, появятся трещины.
Во время работы с любым видом лака защищайте руки и надевайте резиновые перчатки

Также стоит позаботиться о защите дыхательных путей и надеть респиратор.
Обычные средства (не спреи) можно наносить на поверхность при помощи кисти. Но специалисты рекомендуют использовать валик, что позволит добиться равномерного нанесения.

• Поверхность, которая будет покрываться средством, должна быть ровной и чистой, при необходимости нужно будет провести шлифовку.
• Перед использованием аэрозоля изучите инструкцию. Зачастую такое средство рекомендуют предварительно подогреть на специальной водяной бане.
• Если средство наносится в несколько слоев, то следует обязательно дождаться полного высыхания предыдущего слоя.

Как пользоваться бесцветным лаком-аэрозолем смотрите далее.
