Монтажные коробки и их назначение при монтаже систем видеонаблюдения
При установке современных систем видеонаблюдения, очень важно обеспечить качественные соединения кабелей и проводов для последующего их распределения к функциональным элементам. При этом нельзя обойтись без защиты самих соединительных участков. В таких случаях эффективным приспособлением, обеспечивающим безопасность соединений, становится монтажная коробка.
Фото: active-eye.ru
Также, кроме защитных функций соединений, подобные боксы используются для компактного расположения в них дополнительных приспособлений и устройств, таких как:
- фильтры питания;
- стабилизаторы;
- приемопередатчики сигнала и пр.
Особенности монтажных коробок
Видеонаблюдение представляет собой важную составляющую системы безопасности. Этим и объясняется необходимость в надежном монтаже камер слежения вместе с кабелями и соединительными разъемами и достижение максимальной недоступности от возможных умышленных повреждений. Если правильно подобрать и купить коробку монтажную, то удастся провести установку всех элементов системы без провисающих проводов. Такие боксы надежно маскируют рабочие компоненты системы.
Фото: tehznatok.com
Приспособления предназначены для защиты от пылевых загрязнений, влажности. Как показывает практика, именно вода, поступающая каким-либо способом в сетевой разъем, чаще всего влечет выход из строя камеры видеонаблюдения, ее полную поломку. Качественные и прочные монтажные коробки спасают элементы систем слежения от возможной порчи.
Критерии по выбору монтажных коробок
Описываемые устройства изготавливаются разных размеров, габаритов, отличаются по количеству выходов и входов. Такие критерии и степень защиты от пылевых скоплений и влажности определяют конечную стоимость продукта. Что касается сырьевой базы, она стандартно представлена металлическими сплавами, упрочненным пластиком.
Фото: youtube.com
Монтажные коробки для камер видеонаблюдения, в зависимости от способа установки, разделяются на накладные и врезные варианты. Что касается последних изделий, они предназначены для обустройства под навесными потолками, облицовочными стеновыми материалами, но еще на этапе ремонта с предварительной планировкой. В результате сохраняется дизайн обустраиваемого помещения. Когда же камеры слежения монтируются уже по завершению ремонта, целесообразнее использовать накладные конструкции. В случае необходимости они обеспечивают быстрый и беспрепятственный доступ к собранным контактам, иным функциональным элементам.
Для уличного размещения предусмотрены коробки из морозостойкого сырья, они характеризуются повышенной пыле- и влагозащитой.
Источник
Установка камер видеонаблюдения — 10 популярных ошибок.
При монтаже систем видеонаблюдения и установке видеокамер, даже опытные монтажники частенько совершают ошибки, о которых изначально и не догадываются.
При этом искренне считая, что все делают правильно и профессионально.
Видеонаблюдение — это всегда дорогостоящее удовольствие, даже когда вам обещают готовый относительно недорогой комплект. Первоначальные затраты, всего лишь видимая часть айсберга.
Никогда не выбрасывайте и не отправляйте в мусорку в целости и сохранности коробки из-под камер с напечатанным QR кодом. Через него, знакомый с системами видеонаблюдения специалист, зачастую может получить доступ к вашим данным.
Что делать в этом случае? Лучший вариант, не закрашивать или заклеивать, а вырезать ножницами этот QR код и хранить его совместно с документацией по гарантийному обслуживанию.
Не будьте, как Гарик 🙂
Если вам необходима четкая идентификация посетителя перед входной дверью, то вертикальный подъем камеры на максимальную высоту не всегда способствует лучшему обзору.
Камера даже очень хорошего разрешения, но смотрящая на человека сверху-вниз, не видит его лицо. Особенно, если он в головном уборе (кепка или бейсболка).
Это актуально, когда при помощи видеонаблюдения вы хотите защититься от воров и других криминальных элементов. Можно потратить 1000$ на камеры, но неправильно их разместив, в итоге так и не получить желаемого.
Чтобы видеть лицо человека в любой ситуации, камеру придется опустить чуть ниже.
При этом для охвата как можно большей площади, а также для защиты от вандализма, ее придется сдвинуть подальше от двери.
Либо спрятать и замаскировать, оставляя при этом свободным углы обзора.
Компенсация удаленной картинки нивелируется оптикой с большим фокусным расстоянием. Только так видеонаблюдение будет выполнять свою заложенную функцию.
Всегда используйте какой-либо диэлектрик в качестве прокладки между камерой и металлической поверхностью опоры или стены здания. Только не применяйте деревяшку (дерево гниет), а лучше возьмите листовой полипропилен, из которого делают пищевые емкости.
Если молния попадет рядом с этим объектом, диэлектрик должен защитить устройство от немедленного выхода из строя. В противном случае потенциал запросто окажется на оборудовании и спалит его.
Для этого даже не понадобится повышенного напряжения в сети. Хотя и такая «прокладка», от грозы спасает далеко не всегда.
Однако она однозначно спасет от всякого рода наводок. Для подобной защиты даже есть специальные камеры на пластмассовой ножке. Вот для них уже не нужно никаких изолирующих прокладок.
В обязательном порядке записывайте пароль от входа в систему на каком-нибудь бумажном носителе или в заметках на смартфоне.
Иначе в последствии придется вызывать профессионалов для сброса забытого пароля или еще хуже, отключать видеорегистратор или камеру и везти их в специализированный центр. А это всегда потерянное время и лишние затраты.
Также не используйте для пароля стандартные и самые элементарные наборы цифр или словосочетаний, если не хотите, чтобы хакеры получили доступ к вашим камерам и записям от них.
Кстати, сброс при помощи кнопочки Reset не всегда помогает.
Да и не на всех устройствах она присутствует.
Многие “умельцы”, дабы не заморачиваться или стараясь сэкономить, пускают питание и передачу видеосигнала для камер по одному и тому же кабелю витая пара.
Они разбивают жилки на так называемые “штаны”. Дело в том, что в витой паре идет обычно 8 жил.
Все восемь нужны только в гигабитном стандарте. В 100 мегабитных сетях используется только четыре – бело-оранжевая и бело-зеленая пара (1-2-3-6).
Бело-синюю и бело-коричневую пару (4-5-7-8) вычленяют и скручивают по два проводка, доводя тем самым сечение до 1,0мм2. Через них то и подается 12V.
Конечно, на небольших участках и в идеальных условиях все будет исправно работать. Однако на расстояниях более 30м, такая система начинает ловить разные наводки от металлических поверхностей, соседних проводов и т.п.
В итоге это приводит к помехам и даже раздвоению картинки. Иногда оборудование из-за такой эксплуатации “умирает”.
То есть, для систем AHD, CVI, TVI, CVBS старайтесь использовать коаксиальный или комбинированный кабель (КВК). Каким бы неудобным в разделке он не казался.
А вот для IP уже смело применяйте витую пару.
На больших площадях и удаленных расстояниях придется переходить на оптоволокно.
Не следует покупать кабель на рынках или в других не специализированных местах. Может там и будут правильные марки, но люди ими торгующие, зачастую далеки от специфики монтажа видеонаблюдения. В итоге “правильный” кабель не вытянет вашей длины или установленного количества камер.
При выборе ориентируйтесь на следующие параметры:
Источник
Результаты поиска: коробка монтажная для видеокамеры
Наличие в магазине:
Коробка монтажная универсальная МК-1 для видеокамер
Сделано в России
Коробка монтажная универсальная МК-1 PRO для видеокамер
Сделано в России
Коробка монтажная для уличных видеокамер серии HFWxxS (DH-PFA134)
Коробка монтажная алюминиевая для купольных видеокамер (DH-PFA136)
Коробка монтажная алюминиевая для купольных видеокамер (DH-PFA136)
Коробка монтажная круг алюминий (DH-PFA135)
Коробка монтажная круг алюминий (DH-PFA135)

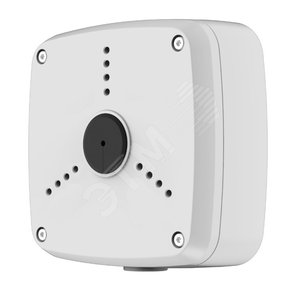

Коробка монтажная квадрат алюминий IP66 (DH-PFA121)
Коробка монтажная для видеокамер JB-03 (JB-03)

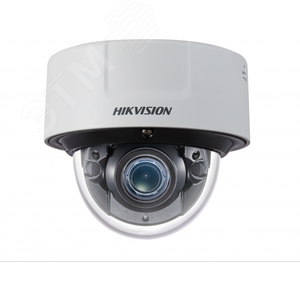

Видеокамера 4Мп Smart купольная IP-камера с ИК-подсветкой до 30м (со встренной монтажной коробкой) (DS-2CD5146G0-IZS)
_belaja_ot_slt.png)
Коробка монтажная универсальная МК-2 для видеокамер (МК-2-SLT)
Сделано в России
Коробка монтажная универсальная МК-2 PRO для видеокамер (МК-2PRO-SLT)
Сделано в России
_chjornaja_ot_slt.png)
Коробка монтажная универсальная МК-1 (чёрная) для видеокамер (МК-1(чёрн)-SLT)
Сделано в России
Коробка монтажная универсальная МК-1 PRO (чёрная) для видеокамер (МК-1PRO(чёрн)-SLT)
Сделано в России
Коробка монтажная (DH-PFA120)
Коробка монтажная DH-PFA122 (DH-PFA122)
Коробка монтажная (DH-PFA137)
Адаптер для кронштейна (DH-PFA139)
Коробка монтажная для видеокамер JB-02 (JB-02)
Коробка монтажная для видеокамер JB-01 (JB-01)
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
10 Распространённых ошибок при монтаже видеокамер
1. Ввод кабеля или гофры сверху в распределительную коробку.
Проверяется просто — полейте коробку сверху водой из бутылки в течении хотя бы 20-30 секунд и посмотрите сколько воды будет внутри. А теперь представьте продолжительный дождь. Мягкие сальники коробки не обеспечивают достаточную герметизацию сверху, а с учётом того что многие не умеют их правильно резать, то отверстия будут значительны.
Ввод кабеля в гермокоробку в условиях улицы осуществляется только снизу. Допускается ввод сбоку при условии дополнительной герметизации и положения кабеля не допускающее стекание воды по нему в коробку.
2. Отсутствие герметичной коробки при монтаже камер на улице.
Дождь, снег, мороз могут вызвать короткое замыкание в линии питания камеры или в линии видеосигнала. Минимум — неработающая камера и гниющие разъёмы, максимум выход их строя всей системы видеонаблюдения.
3. Обрезание разъёмов на камере и скрутка
Обрезание разъёмов на камере это потеря гарантии, если конечно у она у вас есть. Неявные причины: сложность замены камеры, т.к. ответных разъёмов у вас нет, скрутка уменьшит надёжность соединения. т.к. в «хвосте» камеры как правило очень тонкие жилы проводов.
Скажете чепуха? Ваше право, у меня в практике до 30% случаев проблем в видеонаблюдением именно по этим причинам.
4. Расположение видеокамеры слишком высоко.
Оптимальная высота установки как уличных, так и внутренних камер — это 2.5-4 м от уровня пола/земли. При любых качествах картинки и объективах. Исключение составляют панорамные камеры, те которые дают общий обзор какой-то площади или территории, или камеры специального назначения, вроде тех что стоят на перекрёстках.
5. 1 камера = 1 коробочка
Обратите внимание на степень изгиба. нет излома разъёмов и кабеля в нижнем правом углу. По началу это всё будет работать, да, а вот спустя время из-за постоянного механического напряжения жилы в кабеле могут переломится. Плавающий контакт очень неприятная вещь и самое главное его сложно найти, ведь излом может быть не только в коробке или у видеорегистратора, но и на любом участке линии. Оптимальные размеры распределительных коробок в зависимости от кабеля и разъёмов это 80х80, 100х100 и 100х150.
6. Выходное отверстие кабеля на стене должно закрываться коробкой.
В особо запущенных случаях канал сверления имеет наклон вниз в сторону помещения, через который может не хило протекать вода.
А также коробка закроет выходное отверстие, если нерадивый монтажник торопился с бурением отверстия и выбил пласт штукатурки.
7. Купольные камеры монтируются только на потолок
Процесс настройки зоны видимости камеры прост: сначала крутим горизонтальную наводку на 360 градусов, затем вертикальную вверх/вниз, опционально настраиваем объектив. Когда камера на потолке это просто, когда на стене угол наводки по горизонтали автоматически снижается до 90-120 градусов, более мешает кронштейн и его ограничения, а также основание камеры. По вертикали наклонить камеру становится практически невозможно, картинка сразу будет сбиваться.
Небольшое упражнение на воображение: повесим камеру на стену белым основанием. Влево/вправо по вертикальной оси (винт сбоку) поворачиваем, а теперь наклоните камеру вниз. Получается? Думаю нет.
На худой конец есть кронштейны для монтажа купольных камер на стену, на фото пример двойной ошибки. Настенный кронштейн на потолке и камера на нём как на стене.
8. Уличная камера монтируется внутри помещений.
Естественно она дороже. Не беру в расчёт помещения схожие с улицей вроде автомоек или неотапливаемых складов.
9. Слишком длинный выпуск кабеля
Обычно ни на что не влияет кроме внешнего вида, но по нему хоть оценивай уровень мастера по принципу, что в идеале кабеля должны быть не видны.
10. Чёрные камеры на белом потолке.
Вызывают у меня искреннее недоумение, с другой стороны большинство камер имеют вот такой вид:
