Первичная настройка коммутатора Eltex

Настройка коммутаторов марки Eltex для работы в сети какого-либо провайдера в целом и «ЛинкИнтел» в частности не представляет сложности. Рассмотрим общие моменты подготовки устройства к работе.
Подключаемся к коммутатору консолью, выставив Baud rate на 115200.
Welcome.
Говорим коммутатору enable, разрешая себе действия рутового юзера, а после conf, чтобы попасть в режим конфигурирования.
Настраиваем интерфейс управления.
interface vlan 1
Задаем ему IP-адрес и маску подсети.
ip address 172.16.201.18 255.255.128.0
Выходим из интерфейса — exit.

Теперь создадим VLAN-ы на коммутаторе.
Также в режиме конфигурирования conf заходим в базу вланов командой vlan database.
Допустим, нужен 206 и 231 VLAN.
vlan 206 name 206
vlan 231 name 206
Сохраняем конфигурацию — wr.

Настраиваем аплинки на коммутаторе.
Указываем Элтеху диапазон транковых (аплинк) портов, на которых будут тегированные вланы.
console(config)#int range GigabitEthernet 0/25-28
Говорим, что эти порты будут в транке.
switchport mode trunk
Добавляем вланы.
switchport trunk allowed vlan add 206,231
Сохраняемся — wr.

По тому же принципу настраиваем пользовательские порты. Они будут с 1 по 24.
console(config)#int range GigabitEthernet 0/1-24
В режиме «access»
switchport mode access
switchport access vlan 206
В данном случае мы добавили порты 1-24 в 206 влан, но в случае необходимости можно добавить некоторые/все порты и в другой.
Сейвимся wr.

Как ни странно, настройка практически завершена. Настраиваем мультикаст.

Теперь проверим настройки на пользовательском порту.
console#show run interfaces gi1/0/2

На секунду отвлечемся от скучных строчек кода и разберемся, зачем нужна данная функция. Служит она очень важной цели — доставлять многоадресный трафик из одного отдельно взятого влана клиентам в этот влан не входящим. В случае, например, с IPTV в сети провайдера Multicast-TV VLAN существенно снизит нагрузку на сетку, т.к. мультикаст не будет дублироваться во все VLAN-ы.
Принцип работы тут такой. Клиентские порты должны работать в режиме access/customer и могут входить в любой влан за исключением самого multicast-tv VLAN. Юзеры могут только получать трафик из multicast-tv VLAN, но вещать в него не могут. Также на коммутаторе должен быть поднят интерфейс, играющий роль источника данного трафика и входящий в этот самый multicast-tv VLAN. В целом всё. Рассмотрим как это выглядит в живую в CLI свича.
Для начала включим фильтрацию многоадресного трафика.

Создадим нужные вланы — управляющий (1001), мультикастовый (101) и клиентские (202-254).

Отлично, теперь настраиваем порты пользователей. В нашем примере будет использоваться Eltex линейки 2124 с гигабитными портами, поэтому интерфейсы будут GigabitEthernet (gi), в случае с более младшими моделями типа 1124 порты клиентов FastEthernet (fa):

Теперь перейдем к транку, т.е. настроим интерфейс Uplink. Тут нам надо разрешить мультикастовый трафик, клиентский и управление. Поехали.

Теперь настроим ip IMP snooping в общем виде и в требуемых клиентских вланах:

Во вланах, где не требуется вещание многоадресного трафика просто не включаем IGMP.
Ну, остается настроить управление свичом и дело сделано:

Начнем со сбора статистики, которая позволит проверить, функционирует ли на данный момент IGMP.
Посмотреть счетчики:

Посмотреть подписки на группы:

А теперь перейдем к конфигурированию.
В глобальном конфиге говорим:

А ниже общий пример настройки:

В общем и целом, это все. Осталось настроить работу loop detect и port-security, но об этом в следующий раз.скачать dle 12.0

Источник

Версия ПО 1.11.4. Справочник CLI для WOP-12ac

Беспроводная точка доступа
WOP-12ac
Приложение к руководству по эксплуатации
Руководство по настройке точки доступа с помощью CLI
версия ПО 1.11.4 (12.2017)

IP-адрес: http://192.168.1.10
User Name: admin
Password: password

Comala Metadata License Details

Invalid commercial evaluation license with a expired error. Please click here to purchase a commercial license.

Введение

Аннотация

В настоящем руководстве приведено описание команд CLI для администратора точки доступа (в дальнейшем именуемой устройством).
Интерфейс командной строки (Command Line Interface, CLI) – интерфейс, предназначенный для управления, просмотра состояния и мониторинга устройства. Для работы потребуется любая установленная на ПК программа, поддерживающая работу по протоколу Telnet/SSH или прямое подключение через консольный порт (например, HyperTerminal).

Целевая аудитория

Данное руководство предназначено для технического персонала, выполняющего настройку, мониторинг, а также процедуру по обновлению ПО точки доступа посредством интерфейса командной строки (CLI). Квалификация технического персонала предполагает знание основ технологий Ethernet и IEEE 802.11.

Необходимое оборудование для подключения

точка доступа WOP-12ac;

сетевой кабель RJ 45;

POE инжектор с сетевым кабелем RJ-45.

Условные обозначения

Обозначение	Описание
Полужирный шрифт	Полужирным шрифтом выделены примечания и предупреждения, название глав, заголовков, заголовков таблиц.
Курсивом	Курсивом указывается информация, требующая особого внимания.
Шрифтом Courier New в рамке записаны примеры ввода команд, результат их выполнения, вывод программ.

Примечания и предупреждения

Примечания содержат важную информацию, советы или рекомендации по использованию и настройке устройства.

Предупреждения информируют пользователя о ситуациях, которые могут нанести вред устройству или человеку, привести к некорректной работе устройства или потере данных.

Подключение к CLI точки доступа

Введение

В данной главе описаны различные способы подключения к интерфейсу командной строки точки доступа.
Для подключения к точке доступа используется три способа:

• Serial port: последовательный порт или COM-порт;
• Telnet, небезопасное подключение;
• SSH, безопасное подключение.

Подключение к CLI через COM-порт

Для использования этого типа подключения персональный компьютер либо должен иметь встроенный COM-порт, либо должен комплектоваться кабелем-переходником USB-to-COM. На компьютере также должна быть установлена терминальная программа, например, Hyperterminal, PuTTY, SecureCRT.
Точка доступа (порт «Console») напрямую соединяется с компьютером с помощью консольного кабеля. Для доступа к командой консоли устройства используется терминальная программа.

Шаг 1. При помощи консольного кабеля соедините порт СONSOLE точки доступа с COM-портом компьютера. Для работы консольного кабеля могут потребоваться драйвера в зависимости от операционной системы компьютера.

Шаг 2. Запустите терминальную программу и создайте новое подключение. В выпадающем списке «Подключаться через» выберите нужный COM-порт. COM-порт (номер порта) определяется диспетчером устройств, например, COM4. Задайте параметры порта согласно таблице 1. Нажмите кнопку OK.

Таблица 1 – Параметры COM-порта

Параметры	Значение
Скорость COM-порта (Baud rate)	115200
Биты данных (Data bits)	8
Четность (Parity)	нет
Стоповые биты (Stop bits)	1
Управление потоком (Flow control)	отсутствует

Шаг 3. Нажмите кнопку «Соединение». Произведите вход в CLI устройства.
Данные для входа по умолчанию:

• User Name: admin
• Password: password

После успешной авторизации на экране будет отображаться (Имя точки доступа)#, например, WEP 12ac# или Eltex WLAN AP# – это означает, что включен режим конфигурирования настроек точки доступа.

По умолчанию скорость COM-порта точки доступа равна 115200 бод. С помощью WEB-интерфейса можно изменить скорость на 9600, 19200, 38400 и 57600 бод. В интерфейсе CLI для изменения скорости используется команда: set serial baud-rate (например, set serial baud-rate 115200). После этого нужно будет изменить скорость в настройках подключения терминальной программы.

Подключение по протоколу Telnet

Подключение по протоколу Telnet является более универсальным по сравнению с подключением через COM-порт. Недостаток такого подключения по сравнению с подключением через COM-порт заключается в отсутствии сообщений инициализации точки доступа. Подключение к CLI можно выполнить как непосредственно в месте установки устройства, так и с удаленного рабочего места через IP-сеть.
Для подключения к узлу доступа персональный компьютер должен иметь сетевую карту. Дополнительно потребуется сетевой кабель (Patching Cord RJ-45) необходимой длины (не входит в комплект поставки устройства).
При подключении по Telnet можно использовать такие программы, как PuTTY, HyperTerminal, SecureCRT.

Шаг 1. Подключите сетевой кабель от PoE-порта инжектора к ethernet-порту точки доступа (порт Port0 (PoE)), а сетевой кабель от Data-порта инжектора — к сетевой карте компьютера.

Шаг 2. Запустите, например, программу PuTTY. Выберите подключение «Telnet». Введите IP-адрес точки доступа. На рисунке 1 в качестве примера указан 192.168.10.10. По умолчанию используется порт 23.

По умолчанию IP-адрес устройства 192.168.1.10.

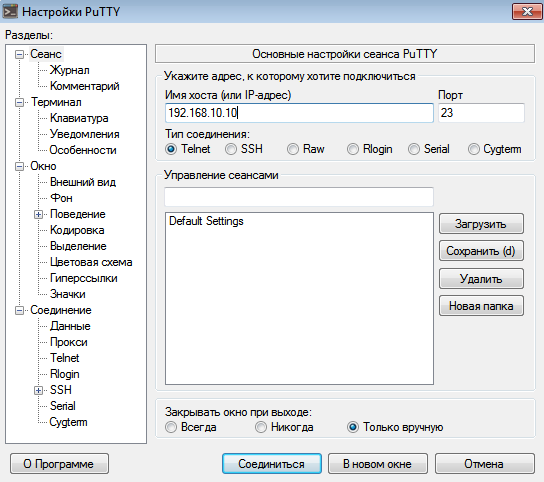

Рисунок 1 – Telnet-подключение в программе PuTTY

Шаг 3. Произведите вход в CLI устройства. Нажмите «Соединиться».
Данные для входа по умолчанию:

• login: admin
• password: password

После успешной авторизации на экране будет отображаться (Имя точки доступа)#, например, WEP 12ac# или Eltex WLAN AP# – это означает, что включен режим конфигурирования настроек точки доступа.

Подключение по проколу Secure Shell

Подключение по протоколу Secure Shell (SSH) схоже по функциональности с подключением по протоколу Telnet. В отличие от Telnet, Secure Shell шифрует весь трафик, включая пароли. Таким образом обеспечивается возможность безопасного удаленного подключения по публичным IP-сетям.
Для подключения к узлу доступа персональный компьютер должен иметь сетевую карту. На компьютере должна быть установлена программа SSH-клиент, например, PuTTY, HyperTerminal, SecureCRT. Дополнительно потребуется сетевой кабель (Patch Cord RJ-45) необходимой длины (не входит в комплект поставки устройства).
Шаг 1. Подключите сетевой кабель от PoE-порта инжектора к ethernet-порту точки доступа (порт Port0 (PoE)), а сетевой кабель от Data-порта инжектора — к сетевой карте компьютера.

Шаг 2. Запустите, например, PuTTY. Укажите IP-адрес узла доступа. На рисунке 2 в качестве примера указан 192.168.10.10.

• IP-адрес точки доступа, по умолчанию установлен – 192.168.1.10;
• Порт, по умолчанию – 22;
• Тип протокола – SSH.

Нажмите кнопку « Соединиться».

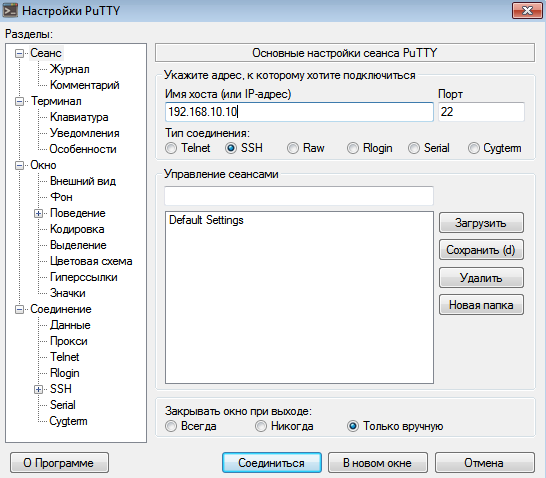

Рисунок 2 – Запуск SSH-клиента

Шаг 3. Произведите вход в CLI точки доступа.
Данные для входа по умолчанию:

• login: admin
• password: password

После успешной авторизации на экране будет отображаться (Имя точки доступа)#, например, WEP 12ac# или Eltex WLAN AP# – это означает, что включен режим конфигурирования настроек точки доступа.

Начало работы в CLI точки доступа

Введение

CLI является дополнительным к Web-конфигуратору способом взаимодействия специалиста с устройством. В этом разделе рассматриваются общие правила работы в CLI.
Конфигурация точки доступа представлена набором классов (продолжение команды) и объектов (начало команды).
Консоль точки доступа предоставляет доступ к использованию таких объектов:

При использовании команд get, set, add и remove изменяется текущая конфигурация точки доступа, а не загрузочная. Для сохранения текущей конфигурации в загрузочную нужно использовать команду save-running.

Правила пользования командной строкой

Для упрощения использования командной строки интерфейс поддерживает функцию автоматического дополнения команд. Эта функция активизируется при неполно набранной команде и вводе клавиши .
Другая функция, помогающая пользоваться командной строкой – контекстная подсказка. На любом этапе ввода команды можно получить подсказку о следующих элементах команды путем двойного нажатия клавиши .
Для удобства использования командной строки реализована поддержка горячих клавиш, таблица 2.

Таблица 2 – Описание горячих клавиш командной строки CLI

Сочетание клавиш	Действие в CLI
CTRL+a	Перемещение курсора в начало строки
CTRL+e	Перемещение курсора в конец строки
CTRL+b	Перемещение курсора влево
CTRL+f	Перемещение курсора вправо
CTRL+c	Прерывает выполнение команды
CTRL+h	Удаляет один символ слева (backspace)
CTRL+w	Удаляет слово слева от курсора
CTRL+k	Удаляет все после курсора
CTRL+u	Удаляет все перед курсором
CTRL+p	Показывает предыдущую команду
CTRL+n	Показывает следующую команду
CTRL+d	Выход из CLI (exit)

Условные обозначения интерфейсов

В данном разделе описано именование интерфейсов, используемое при конфигурировании устройства.
Для получения описания в CLI можно выполнить команду get interface all description. Для получения более подробной информации обо всех интерфейсах используйте команду get interfac e a ll.
В таблице 3 приведено описание интерфейсов.

Таблица 3 – Обозначения интерфейсов

Интерфейс	Описание
brtrunk	Bridge — Trunk
brtrunk-user	Bridge — Trunk
eth0	Ethernet
lo	Loopback
isatap0	ISATAP Tunnel
wlan0	Wireless — Virtual Access Point 0
wlan1	Wireless — Virtual Access Point 0 — Radio 2
wlan0vapX	Wireless — Virtual Access Point Х
wlan1vapX	Wireless — Virtual Access Point Х — Radio 2
wlan0bssvapХ	Virtual Access Point Х
wlan1bssvapХ	Virtual Access Point Х — Radio 2
wlan0wdsX	Wireless Distribution System — Link X

Сохранение изменений в конфигурации

В системе существует несколько экземпляров конфигураций:

– Заводская конфигурация. Конфигурация включает настройки по умолчанию. Вернуться к заводской конфигурации можно командой factory-reset или при помощи функциональной кнопки «F» на корпусе устройства. Для точки доступа WEP-12ac для этого удерживайте кнопку «F» , пока не начнет мигать индикатор «Power». Для точки доступа WOP-12ac — удерживайте кнопку «F» более 15 секунд.

– Загрузочная конфигурация. В загрузочной конфигурации хранятся настройки, которые будут использованы при следующей загрузке точки доступа (например, после перезагрузки). Для сохранения изменений, выполненных в CLI, в загрузочную конфигурацию необходимо выполнить команду save-running или set config startup running – текущая конфигурация будет скопирована в загрузочную.

– Текущая конфигурация. Конфигурация точки доступа, которая применена на данный момент. При использовании команд get, set, add, remove происходит просмотр и изменение значений только текущей конфигурации. Если данные изменения не сохранены, то после перезагрузки точки доступа они будут потеряны.

Описание Команд CLI

Команда get

Команда get позволяет просматривать установленные значения полей в классах. Классы разделяются на классы без имени (unnamed-class) и с именем (named-class).

Синтаксис

Пример

Пример использования команды «get» в классе без имени с одним набором значений:

Точка доступа имеет только один набор параметров для log-файлов, данная команда выводит информацию о параметрах log-файлов.

Пример использования команды «get» в классе без имени с множеством значений:

В файле хранится последовательность логов без разбиения на файлы, команда выводит всю последовательность данных, которая находится в log-файле.

Пример использования команды «get» в классе с именем с множеством значений:

Существует набор значений класса bss, которые набираются в данной команде. Данная команда выводит информацию о наборе базовых услуг, называемом wlan1bssvap3.

Пример использования команды «get» в классе с именем для получения всех значений:

Команда set

Команда s et устанавливает значения полей в классах.

Синтаксис

Пример

Пример настройки SSID, параметров Radio-интерфейса и установки статического ip-адреса:

Команды add

Команда add добавляет новый подкласс или группу подклассов, содержащих определенный набор значений, для упрощения конфигурации оборудования.

Синтаксис

Пример

Пример настройки базовой канальной скорости на Radio-интерфейсе:

Команда remove

Команда remove удаляет созданные подклассы.

Синтаксис

Пример

Пример удаления настройки базовой канальной скорости на Radio-интерфейсе:

Дополнительные команды

Интерфейс командной строки точки доступа также включает следующие команды, таблица 4.

Таблица 4 – Дополнительные команды

Команда

Описание

config Загрузка/Выгрузка конфигурации точки доступа copy Загрузка/Выгрузка/Сохранение конфигурации точки доступа delete Удаление файлов конфигурации dot1x-cert Выгрузка DOT1X-сертификата подключения к точке доступа factory-reset Применение заводской конфигурации и перезагрузка firmware-switch Смена образа ПО: текущей версии ПО на альтернативную firmware-upgrade Обновление прошивки packet-capture Формирование и выгрузка дампа трафика с интерфейса reboot Перезагрузка точки доступа save-running Сохранение текущей конфигурации в загрузочную show Отображение списка файлов конфигурации wgbridge-cert Выгрузка WGB-сертификата подключения к точке доступа

Настройка точки доступа через CLI

В данном разделе приведен пример настройки точки доступа WEP-12ac/WOP-12ac, используя интерфейс командной строки.

После подключения к точке доступа (описание приведено в разделе 2 Подключение к CLI точки доступа ) необходимо настроить сетевые параметры, если они не были настроены ранее.

Настройка сетевых параметров

1. Настройка имени точки доступа:

2. Установка номера VLAN для управления точкой доступа:

3. По умолчанию DHCP-клиент включен. Для просмотра сетевых настроек используйте команды:

4. Включение статических настроек:

5. Настройка IP-адреса, маски и шлюза на точке доступа:

6. Настройка статических ip-адресов DNS-имен:

Обновление ПО

Для обновления ПО загрузите на TFTP-сервер файл прошивки WOP-12ac-1.11.4.X.tar.gz либо создайте его на компьютере (программа tftpd) и выполните команду:

где 192.168.10.2 – IP-адрес TFTP-сервера.

После этого дождитесь ввода логина и пароля.

Не отключайте питание устройства и не выполняйте перезагрузку устройства в процессе обновления ПО!

Для просмотра тейуется команда:

Настройка беспроводных интерфейсов

В примере рассматриваются настройки с параметрами: Radio 1 – 2.4 ГГц, 802.11 b/g/n, 40 МГц и Radio 2 – 5 ГГц, 802.11 a/n/ac, 80 МГц.

1. Настройка Radio 1:

2. Настройка Radio 2:

Возможны следующие режимы работы: 802.11b/g (bg), 802.11b/g/n (bg-n), 2.4 GHz 802.11n (n‑only‑g), 802.11a (a), 802.11a/n/ac (a-n-ac), 802.11n/ac (n-ac), при этом на некоторых стандартах возможно изменение ширины канала: 802.11b/g/n (20/40), 2.4 GHz 802.11n (20/40), 802.11a/n/ac (20/40/80), 802.11n/ac (20/40/80).

Настройка виртуальной точки доступа (Enterprise с шифрованием WPA2)

1. Устанавливаем параметры виртуальной точки (vap0):

2. Устанавливаем параметры глобального RADIUS-сервера:

Настройка виртуальной точки доступа (Hotspot без шифрования)

1. Включение «Captive-portal» и добавление объекта hotspot-test:

2. Установление параметров объекта hotspot-test:

где 192.168.10.44 адрес RADIUS-сервера.

3 Установление параметров виртуальной точки (vap1):

Для режима Enterprise на сервере необходимо создать пользователя.

Мониторинг

Информация о подключившихся клиентах:

Подробная информация о подключившихся клиентах:

Список сторонних точек доступа, находящихся в зоне видимости:

Список событий точки доступа:

Общая информация о точке доступа:

Список изменений

Версия документа	Дата выпуска	Содержание изменений
Версия 1.8	26.12.2017	Синхронизация с версией ПО 1.11.4
Версия 1.7	30.10.2017	Синхронизация с версией ПО 1.11.2
Версия 1.6	01.07.2017	Синхронизация с версией ПО 1.10.0
Версия 1.5	02.02.2017	Синхронизация с версией ПО 1.9.0
Версия 1.4	20.09.2016	Синхронизация с версией ПО 1.8.0
Версия 1.3	19.07.2016	Синхронизация с версией ПО 1.7.0
Версия 1.2	06.07.2016	Синхронизация с версией ПО 1.6.5
Версия 1.1	16.05.2016	Синхронизация с версией ПО 1.6.4
Версия 1.0	11.11.2015	Первая публикация
Версия программного обеспечения		1.11.4

Техническая поддержка

Для получения технической консультации по вопросам эксплуатации оборудования ООО «Предприятие «ЭЛТЕКС» Вы можете обратиться в Сервисный центр компании:

Российская Федерация, 630020, г. Новосибирск, ул. Окружная, дом 29В.
Телефоны центра технической поддержки:
+7(383) 274-47-87,
+7(383) 272-83-31,
E-mail: techsupp@eltex.nsk.ru

На официальном сайте компании Вы можете найти техническую документацию и программное обеспечение для продукции ООО «Предприятие «ЭЛТЕКС», обратиться к базе знаний, проконсультироваться у инженеров Сервисного центра на техническом форуме.

Источник
