Выбор методов возведения промышленных зданий зависит от требуемой последовательности сдачи под монтаж отдельных его участков, конструктивной схемы зданий, очередности поставки конструкций и оборудования и т. д. Способы производства монтажных работ находят отражение в технологических картах. В состав технологической карты входит монтажная схема, на которой указана очередность установки каждого элемента сборных конструкций. Монтаж колонн начинается с их тщательного обмера. Все отклонения от проектных размеров выше допускаемых должны быть устранены, если сделать это невозможно, колонна бракуется.
Перед установкой длинные колонны оснащают лестницами и люльками, на боковые грани наносят масляной краской риски осей подкрановых балок.
Захватные приспособления для колонн следует выбирать с таким расчетом, чтобы расстроповка их могла осуществляться дистанционно.
Для лучшего ориентирования при установке колонн стреловыми кранами применяют специальные жесткие манипуляторы.

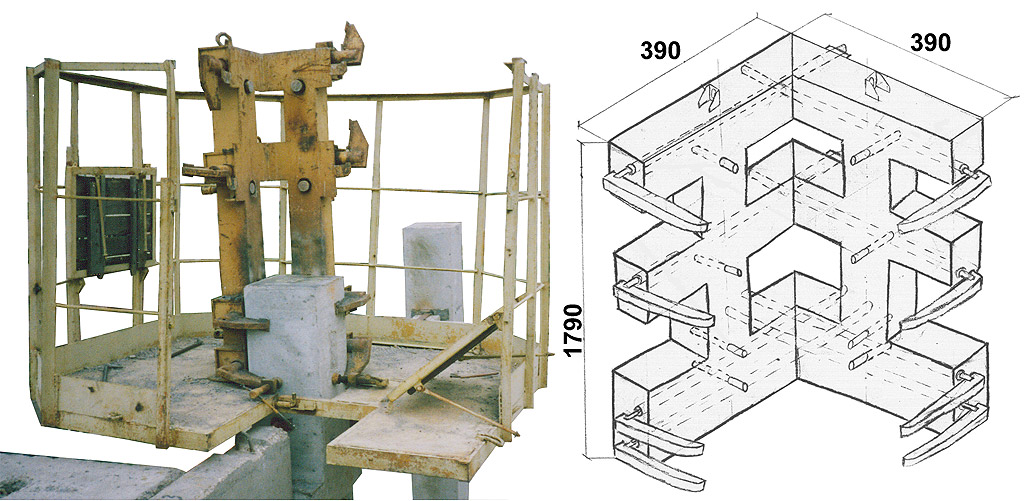

Жесткий манипулятор является сменным оборудованием, закрепленным на основании стрелы, и представляет собой гидравлическую систему, с помощью которой выполняют различные движения в горизонтальной и вертикальной плоскостях. Управляют манипулятором с пульта, расположенного в кабине крановщика. Колонны длиной до 12 м временно крепят в фундаментах деревянными или стальными клиньями, тяжелые колонны большой длины временно закрепляют расчалками или кондукторами. С помощью одиночных кондукторов осуществляют выведение колонн в вертикальное положение и рихтовку (перемещение) их основания для совмещения осевых рисок. Сразу после выверки колонн производят заделку их в стакане фундамента бетонной смесью.
Допускаемые отклонения при монтаже колонн: смещение осей колони в нижнем сечении относительно разбивочных осей 5 мм; отклонения осей колонн от вертикали в верхнем сечении при высоте до 4,5 м ±10 мм, до 15 м ± 15 мм.
Источник

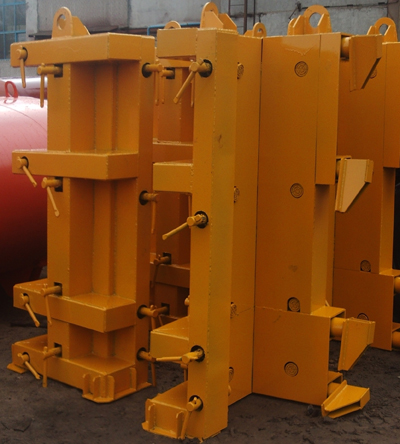

Кондуктор для колонн 400х400 мм
Кондуктор для монтажа колонн сечением 400х400мм
При возведении объектов сборно-монолитного каркасного строения часто используют кондукторы для монтажа колонн. Эти изделия из металла предназначены для сращивания и вертикальной выверки колонн. В конструкции кондуктора имеется открывающаяся рама и регулировочные винты с трапецеидальной резьбой. Наиболее востребованным является кондуктор для монтажа колонн сечением 400х400мм. Также изготавливаем кондуктора для колонн сечением: 400х400мм, 400х500мм, 400х600мм, 500х500мм, 500х600мм, 600х600мм, 900х900мм (или любой другой по требованию заказчика).
Доставка в любой регион РФ. Для постоянных клиентов и оптовых покупателей существует система скидок. Более подробную информацию уточняйте у наших специалистов.
Кондуктор для монтажа колонн предназначен для монтажа колонн сечением 400х400, 400х500, 400х600, 500х500, 500х600, 600х600, 900х900 при сборке сборных конструкций в условиях строительной площадки.
Кондуктор обеспечивает вертикальную соосность сращиваемых колонн. Рама кондуктора выполнена с открывающейся дверью для облегчения установки кондуктора на колонну и обратного демонтажа. Для вертикальной регулировки колонны предусмотрены винты 4-6 шт с каждой стороны рамы кондуктора.
Наименование
Сечение колонн, мм
Габаритные размеры ДхШхВ
Масса, кг
Кондуктор для монтажа колонн 400х400
Кондуктор для монтажа колонн
Кондуктор для монтажа колонн 600х600
Кондуктор для монтажа колонн
Кондуктор для монтажа колонн состоит из следующих элементов:
Рама опорная – 1 шт;
Затворы рамы — 4 шт;
Фиксатора затвором с пружинным шплинтами на тросике — 4 шт;
Проушины грузовые (откидные) — 2 шт;
Винты регулировочные – 16 — 24 шт (специальная резьба с крупным шагом).
Что отличает наш кондуктор для монтажа колонн от изделий конкурентов:
жесткость и прочность конструкции при низкой массе (масса готового изделия 220-350 кг);
транспортабельные размеры, два кондуктора входят в обычную «Газель» (осуществляем доставку в регионы через транспортные компании);
наши винты имеют специальную резьбу с шагом 8мм;
простота и удобство работы.
Источник
Траверса для монтажа колонн 400х400
Траверса для монтажа колонн 400х400 предназначена для захвата за верхнее или нижнее отверстие, кантования из горизонтального положения, подъема и перемещения колонн с размерами в сечении 400х400 мм.
Характеристики: Грузоподъемность от 1,5 до 10 тонн; Сечение колонн — 400х400 мм. Способ крепления к крюку крана – через центральную проушину траверсы. Способ крепления к колонне — за верхнее или за нижнее отверстие.
Бесплатная доставка до терминала ТК. Отправка по РФ. Собственное производство. Траверса под ваш размер колонн (можем изготовить универсальную). Широкий ассортимент строительного и грузоподъемного оборудования ( кондуктор для монтажа колонн , обойма для монтажа колонн , подкос (укос) жби для монтажа колонн , захват для лестничного марша , струбцина монтажная (строительная) и др.) Для постоянных клиентов и оптовых покупателей существует система скидок. Более подробную информацию уточняйте у наших специалистов.
При возведении объектов сборно-монолитного каркасного строения часто используют кондукторы для монтажа колонн. Эти изделия из металла позволяют быстро и удобно сращивать колонны, благодаря открывающейся раме и надежно закреплять колонны для вертикальной выверки, благодаря регулировочным винтам с трапецевидной резьбой.
Конуктора для монтажа колонн разделяются на два вида: — одиночный кондуктор — групповой кондуктор.
Одиночный кондуктор предназначен для сращивания и выверки одной колонны с другой. А групповой кондуктор используется при возведении целой группы колонн. Самым популярным является кондуктор для монтажа колонн сечением 400х400 мм. Изготовим кондуктора для монтажа колонн любого сечения (200х200мм, 300х300мм, 400х400мм, 400х600мм, 500х500мм, 600х600мм, 200х500мм, 300х600мм и др.).
Доставка в любой регион РФ. Собственное производство. Широкий ассортимент строительного оборудования. Для постоянных клиентов и оптовых покупателей существует система скидок. Более подробную информацию уточняйте у наших специалистов.
