Заземление брони кабеля
ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 08-05-045-05
| Наименование | Единица измерения |
| Заземление брони кабеля | 1 шт. |
Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам 2009 года. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.
Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
| Всего (руб.) | Оплата труда рабочих | Эксплуатация машин | Оплата труда машинистов | Стоимость материалов | Трудозатраты (чел.-ч) |
| 30,71 | 3,44 | 0 | 0 | 27,27 | 0,37 |
ВСЕГО ПО РАСЦЕНКЕ: 30,71 Руб.
Посмотрите данный норматив в редакции 2020 года открыть страницу
Посмотрите ресурсную часть расценки в нормативе ГЭСНм 08-05-045-05
При использовании в смете, расценка требует индексации для перевода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Источник
Результаты поиска: заземление брони кабеля
Наличие в магазине:
Комплект заземления КМПБ №3 (КВТ) (66772)
Сделано в России
Комплект заземления КМПБ №5 (КВТ) (66774)
Сделано в России
Комплект заземления КМПБ №4 (КВТ) (66773)
Сделано в России
Комплект заземления КМПБ №6 (КВТ) (66777)
Сделано в России
Комплект заземления КМПБ №2 (КВТ) (66771)
Сделано в России
Комплект заземления КМПБ №1 (КВТ) (66770)
Сделано в России
Пост управления взрывозащищенный ПКВ МК тип 205, 1ExdIIBT5Gb (ПКВМКтип205)
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 107, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 108, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 117, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 119, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 106, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 111, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 112, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 114, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 115, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 104, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 105, 1Ex ed IIB T6 Gb
Сделано в России

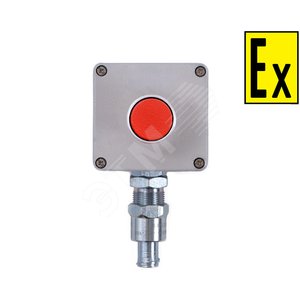

Пост управления взрывозащищенный ПКВ Тип 101, 1Ex ed IIB T6 Gb
Сделано в России
Пост управления взрывозащищенный ПКВ Тип 102, 1Ex ed IIB T6 Gb
Сделано в России
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
Комплект непаянного заземления — НКЗ
Артикул: zeta21611 Остаток: 137 шт
Вид изделия: Непаянный комплект заземления НКЗ (16-50)
Сечение кабеля, мм2: 16-50
Наружный диаметр кабеля, мм: 20-45
Артикул: zeta21612 Остаток: 132 шт
Вид изделия: Непаянный комплект заземления НКЗ (70-120)
Сечение кабеля, мм2: 70-120
Наружный диаметр кабеля, мм: 20-45
Артикул: zeta21610 Остаток: 92 шт
Вид изделия: Непаянный комплект заземления НКЗ (150-240)
Сечение кабеля, мм2: 150-240
Наружный диаметр кабеля, мм: 25-60
Артикул: zeta21613 Остаток: Под заказ
Вид изделия: Непаянный комплект заземления соединительный НКЗС (16-50)
Сечение кабеля, мм2: 16-50
Наружный диаметр кабеля, мм: 20-45
Артикул: zeta21614 Остаток: Под заказ
Вид изделия: Непаянный комплект заземления соединительный НКЗС (70-120)
Сечение кабеля, мм2: 70-120
Наружный диаметр кабеля, мм: 20-45
Артикул: zeta21615 Остаток: Под заказ
Вид изделия: Непаянный комплект заземления соединительный НКЗС (150-240)
Сечение кабеля, мм2: 150-240
Наружный диаметр кабеля, мм: 25-60
| Артикул | Тип изделия | Вид изделия | Сечение кабеля, мм2 | Наружный диаметр кабеля, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| zeta21611 | НКЗ | Непаянный комплект заземления НКЗ (16-50) | 16-50 | 20-45 | 137 шт |
НКЗ – Комплект Непаянного Заземления используется в кабельных муфтах для заземления металлического экрана, брони или оболочки кабеля без применения пайки. Преимуществом данного метода является исключение перегрева монтажником металлической оболочки и изоляции кабеля.
Комплект НКЗ состоит из гибкого проводника заземления с наконечником длиной 80см, пружины постоянного давления и контактной пластины(терки).
Материал изготовления: провод медный гибкий луженый.
Источник
Комплект заземления КМПБ №1 КВТ
Описание к «Комплект заземления КМПБ №1 КВТ»
• Комплекты заземления КМПБ предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт.
• Позволяют произвести быстрый и надежный монтаж провода заземления на металлической оболочке и броне кабеля, не требуя дополнительного оборудования и высококвалифицированного персонала.
Применяется с муфтами:
4ПКТп(б)-1, 5ПКТп(б)-1: 10/25 мм2
4ПСТ(б)-1, 5ПСТ(б)-1: 16/25мм2
Подготовка и разделка кабеля
Для муфт типа 3КВНТп-1, 4КВНТп-1, 3СТп-1, 4СТп-1, 3КВТп-10, 3КНТп-10, 3СТп-10 монтаж производить следующим образом:
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять с кабеля наружную оболочку согласно размерам, указанным в инструкции по монтажу муфты.
1.3 Для подготовки проволочной брони к монтажу:
— на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
— на расстоянии 50 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
— по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая металлическую оболочку кабеля;
— обломить проволоки по сделанным надпилам;
— снять бандаж;
Монтаж провода заземления на концевых муфтах 3КВНТп-1, 4КВНТп-1, 3КВТп-10, 3КНТп-10.
Распустить (растянуть в ширину) конец провода заземления без наконечника на длине не менее 100 мм;
2.2 Расположить провод заземления вдоль металлической оболочки таким образом, чтобы его подготовленный (распущенный) конец был направлен к срезу проволок брони;
2.3 Прижать провод заземления одним витком пружины ППД из комплекта муфты так, чтобы нижний край пружины находился на расстоянии не более 10 мм от среза бронелент;
2.4 Перегнуть провод заземления в обратном направлении и произвести намотку пружины поверх провода заземления до конца;
2.5 Закрепить заземляющий провод на поверхности проволок брони пружиной ППД из комплекта.
2.6 Продолжить монтаж муфты в соответствии с инструкцией.
Монтаж провода заземления на соединительных муфтах 3СТп-1, 3СТп-10, 4СТп-1.
3.1 Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их с помощью пружин ППД из комплекта КМПБ на проволоках брони обоих концов кабеля.
3.2 Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления из комплекта муфты.
3.3 Продолжить монтаж муфты в соответствии с инструкцией.
Для муфт типа 4ПКТп(б)-1, 5ПКТп(б)-1, 4ПСТ(б)-1, 5ПСТ(б)-1 монтаж производить следующим образом:
1. Подготовка и разделка кабеля
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять наружную оболочку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты для кабеля с броней.
1.3 Для подготовки проволочной брони к монтажу:
— на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
— на расстоянии 40 мм(для концевых муфт) или 50 мм (для соединительных муфт) от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
— по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и жильную изоляцию;
— обломить проволоки по сделанным надпилам;
— снять бандаж;
1.4 Продолжить разделку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты.
2. Монтаж провода заземления
2.1 Монтаж провода заземления проводится аналогично монтажу на ленточную броню, описанному в инструкции к муфте.
Для монтажа провода заземления на проволочную броню необходимо использовать пружины постоянного давления из комплекта КМПБ.
3. Монтаж провода заземления на соединительных муфтах 3СТп-1, 3СТп-10, 4СТп-1.
3.1 Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их с помощью пружин ППД из комплекта КМПБ на проволоках брони обоих концов кабеля.
3.2 Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления из комплекта муфты.
3.3 Продолжить монтаж муфты в соответствии с инструкцией.
