Монтаж волоконно-оптических линий связи (ВОЛС)

На смену традиционному способу передачи данных по медным проводам пришло оптоволокно. Оно на порядок превосходит возможности обычных сетей, существенно улучшая качество работы связной системы и увеличивая ее мощность.

Строительство ВОЛС – достаточно сложный и длительный процесс. Компания «Эл-проект» осуществляет прокладку оптоволоконного кабеля в Электростали и других городах Московской области. Цена за 1 метр рассчитывается при составлении проекта и зависит от месторасположения объекта, пересечения проектируемой линии с существующими коммуникациями, геологии грунта трассы прокладки ВОЛС, толщины (емкости) оптоволокна и способа его прокладки (воздушная протяжка, протяжка в канализации, прокладка в грунте), а также бюджета заказчика.

Наименование оборудования, материала, работы	Ед. изм.	Кол-во	Стоимость монтажа за ед., руб.
Протяжка ВОЛС по воздуху	м. п.	1	150
Протяжка ВОЛС в канализации	м. п.	1	350
Прокладка ВОЛС в грунте	м. п.	1	250
Установка двухпарной муфты	м. п.	1	1500
Установка трехпарной муфты	м. п.	1	2500
Установка четырехпарной муфты	м. п.	1	3500
Разварка муфты	м. п.	1	650
Прозвонка ВОЛС	пара	1	300
Прозвонка кабеля ТПП	пара	1	150-200
Механическая разработка траншеи (с помощью техники)	м3	1	300
Разработка грунта траншеи (вручную)	м3	1	2500
Вывоз строительного мусора	т.	1	750
Разработка существующего асфальто-бетонного покрытия	м3	1	2500
Водоотлив	м3	1	650
Строительство телефонной канализации	м. п.	1	300-550
Устройство песчаной подготовки с уплотнением (100-200 мм)	м3	1	350
Обратная засыпка мелким песком с уплотнением (300 мм)	м3	1	350
Установка смотрового колодца	шт.	1	13500-15000

Грамотное проектирование ВОЛС – основа качественного монтажа

Без разработки подробного проекта волоконно-оптических линий невозможно построить современную высокотехнологичную сеть с большой пропускной способностью.

Процесс проектирования ВОЛС включает следующие работы:

• исследование состояния здания в целом, его отдельных помещений и существующих кабельных магистралей;
• составление технического задания с необходимыми согласованиями по вопросам монтажа;
• разработка проектно-сметной документации с расчетом потребности в материалах, комплектующих и оборудовании.

Современные технологии помогают объединить компьютеры, в том числе расположенные на большом удалении друг от друга, в единую систему. При этом объем передаваемых данных, как и скорость их трансляции, значительно выше, чем при передаче другими способами.

Процедура прокладки оптоволоконного кабеля

Одно из многочисленных преимуществ оптоволокна – высокая степень пожарной безопасности. Поэтому монтаж ВОЛС может осуществляться в зданиях любого назначения, в частности, связанных с высоким риском возгораний.

Этапы производства работ предполагают:

• прокладку оптоволоконного кабеля изнутри и снаружи здания, а при необходимости – по прилегающей территории;
• стыковку отдельных нитей при помощи специального сварочного оснащения, что делает места соединений особенно прочными и надежными;
• прокладку внутренних сетей кабелем UTP пониженной пожарной опасности (F/UTP Сat5e PVCLS нг(А)-FRLS 4х2х0,52);
• монтаж оборудования и приборов системы ВОЛС;
• настройку работоспособности системы и ее тестирование.

Специалисты ООО «Эл-проект» выполнят весь комплекс работ по разработке и строительству коммуникаций с учетом особенностей обслуживаемого здания. Цены на монтаж оптического кабеля и установку оборудования для каждого объекта рассчитываются индивидуально.

Источник

Монтаж ВОЛС

От мелкого ремонта до крупных проектов

Максимально выгодная стоимость услуг и материалов

Наши цены

Узнайте стоимость услуг

Спецпредложение

Мы предоставляем гарантию 5 лет на сварку ВОЛС!

Сегодня все большее распространение получают оптоволоконные технологии, так как по целому ряду параметров волоконно-оптические линии связи (ВОЛС) превосходят линиями с использованием меди.

Выполняя работы по проектированию и монтажу систем передачи данных специалисты компании «СКС-Монтаж» предлагают решение, которое обеспечивает заказчику: необходимый объем и скорость передачи данных, поддержку определенных протоколов. При этом учитываются всевозможные обстоятельства, связанные с особенностями объекта и финансовыми пожеланиями.

Специалисты «СКС-Монтаж» рекомендуют делать выбор в пользу ВОЛС, как основы для построения системы передачи данных, когда необходимо:

• соединить в единую систему компьютеры, размещенные на значительном расстоянии друг от друга;
• существенно увеличить объём передаваемой в компьютерной сети организации информации;
• обеспечить конфиденциальность передачи информации.

В проектах по проектированию и монтажу систем передачи данных, специалисты «СКС-Монтаж» предлагают решения, которые дают возможность максимально эффективно использовать преимущества ВОЛС. Для достижения высоких качественных показателей передачи данных, использование волоконно-оптических линий связи зачастую является единственно возможным. Важно отметить, что когда это необходимо, мы предлагаем совместное использование оптоволоконных технологий и более традиционной медной витой пары. В частности, такой подход оправдывает себя при объединении уже существующих локальных сетей в удаленных друг от друга зданиях.

Стоимость ВОЛС

Цена на прокладку волоконно-оптических кабелей определяется после обследования кабельных трасс и помещений кабельного ввода. Стоимость монтажа кабеля ВОЛС по зданию в компании «СКС-Монтаж» составляет 48 рублей за 1 м.

Основные этапы строительства ВОЛС

Выполняя работы по монтажу ВОЛС, специалисты компании «СКС-Монтаж» выделяют следующие этапы построения ВОЛС:

• Обследование кабельных трасс и помещений
• Проектирование ВОЛС, разработка проектной документации
• Поставка волоконно-оптических кабелей и компонентов для построения ВОЛС
• Прокладка оптоволокна (волоконно-оптических кабелей)
• Монтаж волоконно-оптических компонентов
• Сварка ВОЛС
• Тестирование волоконно-оптических кабелей
• Работы по сварке оптоволокна проводятся нашими специалистами на высокоточном сварочном оборудовании.

Технологические возможности ВОЛС

ВОЛС — это инженерная сеть, связь в которой обеспечивается посредством волоконно-оптических линий связи. Так называемое «оптоволокно» (сокращенное название оптоволоконных сетей) стало надежным решением проблемы недостаточной пропускной способности сетей прошлого поколения. Высокая скорость передачи информации в них достигается за счет характеристик оптических волокон, которые отвечают за передачу информации. Между собой оптические волокна соединяются методом сварки оптоволокна, которая проводится по высокопроизводительным сварочным технологиям. В зависимости от условий эксплуатации и трасс прокладывания оптоволокна определяется тип и конструкция ВОЛС, после чего осуществляется проектирование ВОЛС и создается техническое задание, которое согласовывается с Заказчиком.

Построение ВОЛС является необходимым инфраструктурным элементом соединения территориально-распределенных объектов и зданий большой протяженности в рамках единой информационной системы. На первом этапе проекта проводится обязательное обследование объекта. Что касается самого монтажа ВОЛС, то одна из задач при сварке оптоволокна — сохранить целостность кабеля, исключить случаи его перегибов и других механических повреждений. Важно также осуществляя прокладку оптоволокна надежно зафиксировать кабель в канале. Комплексный подход к монтажу оптоволокна — залог бесперебойной работы и эффективной эксплуатации будущей сети.

При построении ВОЛС применяются различные методы прокладки оптоволокна, среди них прокладка ВОЛС на стену здания, воздушная прокладка или по подземным коммуникациям по канализации или коллекторам. «СКС-Монтаж» выполняет работы по монтажу ВОЛС различной сложности, используя все возможные способы прокладки оптоволокна, в том числе и в труднодоступных местах, а также современные технологии сварки ВОЛС. При этом все работы выполняются по принципу «монтаж ВОЛС под ключ», который включает обязательное тестирование и настройку построенной сети.

Стоит отметить, что монтаж ВОЛС наиболее востребован при создании локальных и распределенных вычислительных сетей. ВОЛС обеспечивает высокую скорость передачи данных по оптоволокну. Так, качественная прокладка и сварка ВОЛС по современным технологиям позволяет передавать по одному оптоволокну поток информации объемом в несколько Тб/с.

Источник

Монтаж ВОЛС

Монтаж ВОЛС
Строительство оптоволоконных сетей связи
Тестирование/сертификация оптоволоконной сети>>

ООО “Флюк-эксперт” выполняет полный спектр работ построения ВОЛС:

• Проектирование – от 7тр/проект
• Согласование в инстанциях – от 7тр/проект
• Монтаж – от 55р/м
• Реконструкция – от 55р/м
• Вынос кабелей из зоны строительства – от 55р/м
• Приемо-сдаточные испытания – от 150р/волокно
• Паспортизация, документирование – от 7тр/сеть
• Запуск в работу – бесплатно
• Сдача в эксплуатацию – бесплатно

Волоконно-оптическая линия связи (ВОЛС), волоконно-оптическая линия передачи (ВОЛП) – это система состоящая из активных и пассивных элементов, в основе которой лежит принцип передачи светового информационного потока в волкннно-оптическом канале на различных длинах волн в различных направлениях с минимальными потерями (затуханием) на большие расстояния.

• Консультации БЕСПЛАТНО

• Расчёт стоимости работ БЕСПЛАТНО
• Расчёт стоимости необходимых материалов БЕСПЛАТНО
• Подбор всех необходимых материалов и оборудования БЕСПЛАТНО

Никаких дополнительных смет в рамках договора.
Сделаем в срок или вернем 10% за день просрочки.

Комплексные решения построения сети передачи данных:

• разработка проекта (проектная документация, рабочая документация)
• прокладка кабелей связи (оптоволоконные кабели, медные кабели)
• выполнение измерений, паспортизация построенной сети, оформление исполнительной документации
• установка, пусконаладка активного конвертирующего оборудования
• постановка системы на гарантию

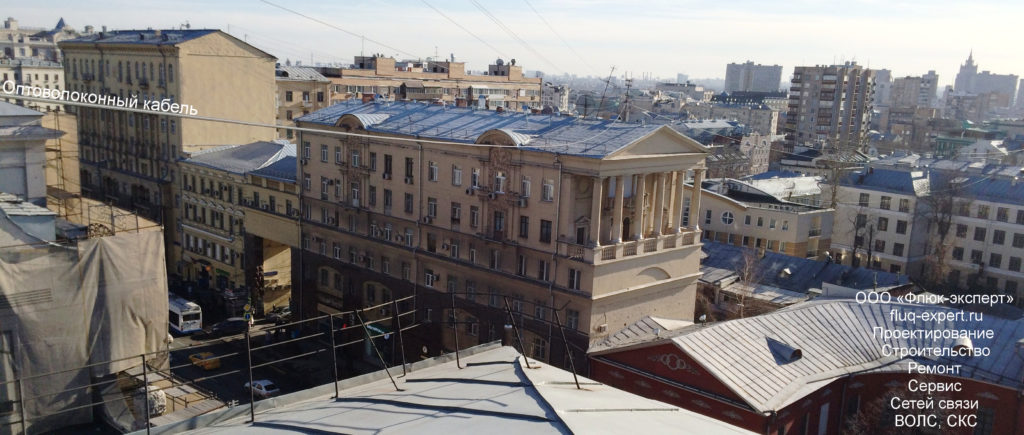

Воздушная прокладка волоконно-оптического кабеля

Воздушная прокладка волоконно-оптического кабеля реализуется наиболее оптимальными методами для конкретной задачи построения ВОЛС постоянного либо временного действия:

• Соединение 2-х удаленных точек подвеской между зданиями, с опорными точками на крышах с помощью анкарных болтов в стенах, либо мачт (трубостоек);
• Подвеска самонесущего кабеля по столбовым опорам освещения 0,4 кВ;
• Подвеска по опорам ЛЭП, 10 кВ и выше.

При прокладке ВОК обязательным является:

• выполнение замеров между точками подвеса каждого пролета с помощью лазерного оптического дальномера Fluke имеющего погрешность ± 1,5 мм на 100 м
• расчет для выбора несущего троса на величину силы натяжения в условиях эксплуатации с учетом всех составляющих нагрузок, которые могут повлиять на его растяжение в условиях эксплуатации.

Рекомендуемое расстояние между опорами (точками) подвеса
Растягивающее усилие, кН	4	6	9	12
Расстояние между опорами, м	≤50	≤70	≤100	≤150

Эти расчеты обеспечат долговечность работы проложенной линии связи. Наши инженеры выполнят все необходимые расчеты а монтажники выполнят прокладку линий, что обеспечит длительный срок эксплуатации волоконно-оптической линии связи (ВОЛС). Правильная подвеска кабеля – залог многолетней безаварийной эксплуатации лини связи.

• точка – точка (стандартная работа сети – тёмное волокно)
• оптическое кольцо (стандартная работа сети – темное волокно)

ООО “Флюк-эксперт” выполняет полный комплекс работ по строительству воздушных ВОЛС:

• устройство закладных устройств на крышах зданий (монтаж мачт, анкерных креплений)
• подвеска кабеля
• монтаж кроссового оборудования, разварка волокон
• монтаж муфт, разварка волокон
• проведение комплекса измерений (снятие рефлектограмм, измерение потерь мощности оптического сигнала)
• оформление исполнительной документации на ВОЛС

Для постановки оптоволоконной сети на гарантию (5 лет), после выполнения монтажа ВОЛС обязательно выполняется рефлектометрия (тестирование сваренной оптоволоконной линии рефлектометром) либо просветка всех оптических волокон с предоставлением результатов заказчику.

Пример:
Подвеска пролета длиной 100 м, 4-х волоконного оптического кабеля между двумя зданиями высотой 14 м, с вводом в здание до необходимого помещения, монтажом оконечного пассивного оборудования, сваркой оптических волокон, полный комплекс работ от 25 т.руб.

На все установленное активное оборудование гарантия 1 год. На построенную ВОЛС 5 лет.

Прокладка волоконно-оптического кабеля в кабельной канализации связи

Прокладка волоконно-оптического кабеля в кабельной канализации выполняется ручным способом т.к. требует внимательного отношения к прохождению прокладываемого кабеля по трассе кабельной канализации связи до нужной точки. В каждом смотровом устройстве (колодце), где имеется поворот кабальной канализации свыше 30°, либо смена канала в блоке, при прокладке обязательно присутствует монтажник, осуществляющий приемопередачу кабеля.

Кабель ,используемый для прокладки в канализации,используется более тяжелый и защищенный. В его конструкции присутствуют дополнительные защитные и силовые элементы, которые призваны защитить кабель от воздействия внешней агрессивной среды и механических повреждений. Для прокладки кабеля используется устройство для закладки кабеля в канал кабельной канализации (стеклопруток с полимерным покрытием – УЗК).

ООО “Флюк-эксперт” выполняет полный комплекс работ по прокладке ВОЛС в кабельной канализации:

• прокладка кабеля в канализации
• монтаж, размещение муфт в колодцах, разварка волокон
• проведение комплекса измерений – снятие рефлектограмм с оформлением паспортов муфт
• оформление исполнительной документации на ВОЛС

Обслуживание сетей связи

• оформление договора на обслуживание оптоволоконных и медных сетей связи
• проведение регламентных измерений (контроль параметров сети) ВОЛС, СКС
• очистка и замена изношенных разъемов, коммутационных шнуров
• ведение маркировки линий связи
• ведение технической документации на ВОЛС, СКС
• оформление технической документации на ВОЛС, СКС
• взаимодействие со сторонними организациями в интересах владельца ВОЛС, СКС (выписка ТУ, оплата счетов, технический надзор)
• аварийно-восстановительные работы
• плановый ремонт линий

Преимущества использования оптоволоконных линий

• Расстояние: дальность передачи информации без промежуточного усиления и регенерации до 300 км.
• Устойчивость к электромагнитным помехам: оптоволокно не подвержено воздействию электромагнитных и радиочастотных помех, что позволяет обеспечить стабильную связь.
• Гальваническая изоляция: оптическое волокно само по себе является изолятором, что устраняет необходимость в обеспечении гальванической развязки.
• Безопасность: передаваемые по оптическому каналу данные не могут быть считаны традиционными электрическими средствами; подключиться к оптоволокну весьма сложно. Этим оптоволоконные линии связи отличаются от радио и спутниковых каналов, данные которых могут быть легко перехвачены и декодированы.
• Надежность: оптическое волокно устойчиво к неблагоприятным температурным условиям, не подвержено воздействию влаги и коррозии, коротким замыканиям, всплескам напряжения, статическому электричеству.
• Скорость: максимальная скорость передачи 255 Тбит/с по одному волокну. В основном внутригородские сети строятся на оборудовании 1 Гбит/с, 10 Гбит/с, 40 Гбит/с.
• Однородность: цельный оптический канал от начальной токи до конечной точки – так-же имеет название темное волокно (Dark fiber, неподсвеченное провайдером волокно). Информация защищена от перехвата, т.к. передача идет не по средствам сети Internet а напрямую между конечными узлами.

Прокладка волоконно-оптического кабеля внутри здания

Для этого типа прокладки используется более легкий оптический кабель для внутренней прокладки либо универсальный волоконно-оптический кабель (ВОК) подходящий для внутренней и внешней прокладки. Он достаточно легкий, мягкий и не вызывает особых трудностей при прокладке. Однако в связи с тем, что этот кабель менее защищен его можно достаточно легко повредить. При прокладке данного вида кабеля следует избегать перегибов и растяжений. Поэтому при работе с ним требуется большая аккуратность и внимательность монтажников. Так-же при желании оптический кабель можно прокладывать в гофротрубе.

Монтаж волоконно-оптической линии связи (монтаж ВОЛС) внутри здания выполняется в 3 этапа:
1) прокладка оптического кабеля шкаф-шкаф, шкаф-розетка
2) сварка оптического кабеля, с монтажом кросса, розетки
3) тестирование смонтированной ВОЛС

Узнать стоимость монтажа ВОЛС, а также заказать выезд (бесплатно) специалиста для оценки стоимости построения ВОЛC, позвоните или напишите нам.
