Как соединить полевой кабель п 274

Как это делается: способ соединения полёвки П-274

Зачищаем провода на длине 10-12 сантиметров. Отделяем медные жилы от стальных. Медные отводим в сторону. Стальные кладём крест на крест по их серединам.

Из стальных жил завязываем узел-петлю, тянем за их концы. При этом от изоляции до узла должно быть около 2 сантиметров. Затягиваем крепкий узел. Концы стальных жил лягут почти вдоль провода. Подтягиваем за провода в изоляции, окончательно затягиваем.

Медные жилы прикладываем вдоль провода, поверх узла, навстречу друг другу. От узла по направлению к изоляции медными жилами поверх других начинаем обматывать практически до начала изоляции. Эти медные жилы с кабеля, который справа!

Тоже самое делаем с оставшимися жилами. Обматываем ими медные и стальные жилы кабеля вплоть до изоляции. Должно получиться как на фотографии.

Бокорезами удаляем оставшиеся концы стальных и медных жил. Результат виден на фотографии.

Пропаиваем соединение с использованием канифоли. Активные флюсы нет необходимости применять, всё легко паяется и так. Излишки канифоли удаляют, можно протереть и спиртом)

Получаем соединение, которое хорошо держит нагрузку «на разрыв» и обеспечивает качественный контакт. Далее лишь Ваше творчество по герметизации этого соединения. Я предлагаю следующее:
— первоначально, перед пайкой надеваем на кабель П-274 (его одну жилу) трубку-термоусадку соответствующего диаметра.
— берём герметик, им промазываем место пайки и на 1 см вдоль изоляции.
— передвигаем трубочку на место соединения, поверх тонкого слоя герметика. Усаживаем трубку путём нагрева, удаляем излишки герметика с торцов. «Термоусадку» желательно поверх обмотать слоем изоленты. Громоздко? Нет, надёжно!
При соединении двух проводов кабеля предусмотрите то, что места соединения должны быть на некотором расстоянии друг от друга и не нарушайте количество витков на единицу длины кабеля.

Источник

Методика соединения полёвки,

П-274 — кабель полевой лёгкий

Лёгкий полевой кабель П-274 предназначен для обеспечения телефонной связи в тактическом звене, устройства абонентских линий сети внутренней связи на пунктах управления и линий дистанционного управления радиостанциями типа P-105, Р-140, Р-159, Р-161А2М и других радиостанций, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи.

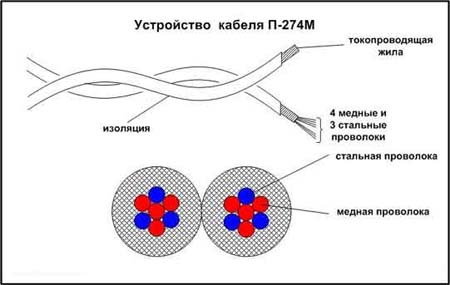

Кабель П-274 состоит из двух проводов. Каждый провод состоит из 3 стальных и 4 медных жил, покрытых полиэтиленовой изоляцией высокого давления, а сверху капроновой изоляцией. Толщина изоляции — 0,5-0,65 мм.

Токопроводящая жила скручивается из 3-х стальных проволок диаметром 0,3 мм и 4-х медных проволок диаметром 0,3 мм.

Изолированные жилы скручивают в пару с шагом 80-100 мм. Максимальный диаметр изолированной жилы 2,3 мм.

Строительная длина, м 500

Количество жил 2

Количество проводов в жилах:

— стальных 3, диаметром 0,3 мм

— медных 4, диаметром 0,3 мм

— тип материала полиэтилен

Диаметр жилы, 2,3

Рабочий диаппазон температуры окружающей среды, град.С -60° — +50°С

Масса 1 км кабеля, кг 15

Масса катушки с кабелем, не более, кг 13

Прочность на разрыв, кГс 40 (80?)

Сопротивление жилы (постоянный ток), при Т = 20°С, Ом/км более 125

Сопротивление изоляции после 3 час. пребывания в воде, МОм/км — не менее 100

Частотный спектр, кГц до 16 кГц

Дальность телефонной связи, км 20-30 км

Минимальная наработка 50 000 часов

Минимальный срок службы 15 лет

— П-274М — без капроновой изоляции.

Методика соединения полёвки,

предложенная Павлом (RU3DNN):

Зачищаем провода на длине 10-12 сантиметров.
Отделяем медные жилы от стальных.
Медные отводим в сторону.
Стальные кладём крест на крест по их серединам.

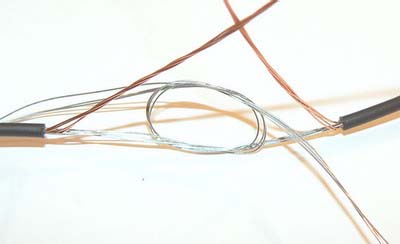

Из стальных жил завязываем узел-петлю, тянем за их концы. При этом от изоляции до узла должно быть около 2 сантиметров.
Затягиваем крепкий узел. Концы стальных жил лягут почти вдоль провода.
Подтягиваем за провода в изоляции, окончательно затягиваем.

Медные жилы прикладываем вдоль провода, поверх узла, навстречу друг другу.

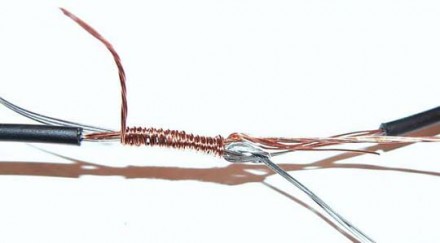

От узла по направлению к изоляции медными жилами поверх других начинаем обматывать практически до начала изоляции. Эти медные жилы с кабеля, который справа!

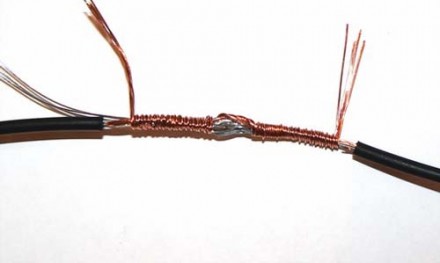

Тоже самое делаем с оставшимися жилами.
Обматываем ими медные и стальные жилы кабеля вплоть до изоляции.
Должно получиться как на фотографии.

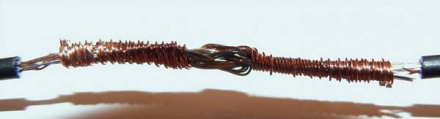

Бокорезами удаляем оставшиеся концы стальных и медных жил.
Результат виден на фотографии.

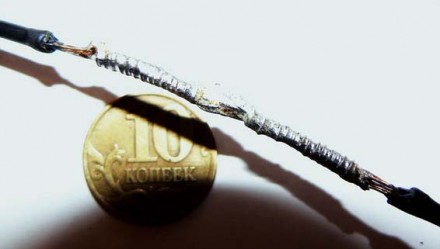

Пропаиваем соединение с использованием канифоли. Активные флюсы нет необходимости применять, всё легко паяется и так.
Излишки канифоли удаляют, можно протереть и спиртом .

Получаем соединение, которое хорошо держит нагрузку «на разрыв» и обеспечивает качественный контакт. Далее лишь Ваше творчество по герметизации этого соединения.
Я предлагаю следующее:
— первоначально, перед пайкой надеваем на кабель П-274 (его одну жилу) трубку-термоусадку соответствующего диаметра.
— берём герметик, им промазываем место пайки и на 1 см вдоль изоляции.
— передвигаем трубочку на место соединения, поверх тонкого слоя герметика. Усаживаем трубку путём нагрева, удаляем излишки герметика с торцов. «Термоусадку» желательно поверх обмотать слоем изоленты. Громоздко? Нет, надёжно!
При соединении двух проводов кабеля предусмотрите то, что места соединения должны быть на некотором расстоянии друг от друга и не нарушайте количество витков на единицу длины кабеля.

Источник

УСТРОЙСТВО СРОСТКОВ ЛЕГКИХ ПОЛЕВЫХ КАБЕЛЕЙ СВЯЗИ

При прокладке линий связи, при устранении повреждений на линиях необходимо соединять строительные длины и отдельные куски кабеля между собой. От качества срост ков зависят дальность и качество телефонной связи. В полевых условиях при прокладке линий кабели П-275, П-274, П-274М необходимо сращивать с соблюдением следующих правил (рис. 1.):

— снять ножом с токопроводящих жил изоляционную оболочку; с кабеля П-274, кроме того, снять капроновую оболочку на участке 10-12 мм;

— отобрать медные проволоки в каждой жиле и отогнуть их в стороны;

— связать стальные проволоки жил прямым узлом;

— откусить оставшиеся после затягивания узла концы стальных проволок;

— медными проволоками левой токопроводящей жилы 1 сделать один виток на узле по ходу часовой стрелки, а медными проволоками правой токопроводящей жилы 2-против хода часовой стрелки; оставшимися концами медных проволок обмотать откушенные концы стальных проволок на всю длину с переходом на токопроводящую жилу

Рис. 1. Сращивание кабелей П-275, П-274, П-274М при прокладке линии и при текущем ремонте1 и 2 — токопроводящие жилы.

— изолировать сросток, наложив на каждую жилу два слоя липкой поливинилхлоридной ленты в кабеле П-275 и четыре-пять слоев липкой полиэтиленовой ленты в кабелях П-274 и П-274М; ленту накладывать так, чтобы она захватывала изоляционную оболочку кабеля с каждой стороны на 10-15 мм и чтобы каждый новый виток перекрывал предыдущий на половину ширины ленты;

— наложить два — три слоя изоляционной ленты между сростками жил, чтобы сростки не смещались один относительно другого.

При сращивании кабеля П-297 необходимо выполнять следующие правила (рис. 2):

— разъединить на сращиваемых концах кабеля токопроводящие жилы на участке 150 мм;

— снять изоляцию с концов токопроводящих жил;

— соединить попарно токопроводящие жилы, сделав два оборота и связав их прямым узлом;

— изолировать токопроводящие жилы двумя слоями липкой поливинилхлоридной лепты; лента должна накладываться так же, как при изоляции сростков кабелей П-275, П-274, П-274М.

Рис. 2 Сращивание кабеля П-297 при прокладке линии и при текущем ремонте.

Кабели ПТФ-7 и ПТГ-19 в полевых условиях сращиваются гак же, как и кабели П-275, П-274, П-274М, за исключением следующих особенностей:

— хлопчатобумажная оплетка снимается на сращиваемых концах кабеля так, чтобы резиновая изоляция выступала из-под нее на 1 см;

— сросток изолируется двумя слоями липкой поливинилхлоридной ленты или слоем сырой резины и слоем прорезиненной ленты с таким расчётом, чтобы первый слой ленты или слой сырой резины захватывал края резиновой изоляции кабеля, а второй слой прорезиненной ленты захватывал на 1-2 см края оплётки.

Источник

Монтаж полевого кабеля

Во всех уголка нашей планеты ежеминутно проходят строительные работы, не исключением стали и местности за пределами городов и населенных пунктов. В таких местностях нет вышек, которые отвечают за сотовую связь. А чтобы связь с рабочими была постоянно, придумали полевые кабели.

В этой статье мы рассмотрим вопросы:

• Что такое полевой кабель?
• Его назначение.
• Строение этого кабеля.

Назначение полевого кабеля

Полевой кабель предназначен для передачи связи в такие условия, где естественным путём достичь этого невозможно. Как правило, такие кабели приспособлены для повторного использования. Главное отличие от других — кабелей полевой имеет легкий вес, что сокращает время прокладки.

Такие кабели должны иметь хороший показатель сопротивления, чтобы была устойчивая связь.

В настоящее время полевой кабель усовершенствовали, поэтому на некоторых видах электропроводника встроены муфты для разветвления и соединения, большое количество переходников и прочие.

Полевой кабель прокладывают в грунт или по земле. Некоторые кабели также можно использовать для монтажа в воду, но этот вариант нельзя использовать на постоянной основе. Несмотря на устойчивость к воде, бронированный слой со временем разрушается.

Сегодня полевой кабель очень часто используют при прокладке телефонных линий, в учебных и медицинских учреждениях.

Кабель П-2Н

Кабель П-2Н предназначен для прокладки линий небольшой протяженности. Служит для развертывания соединительных и абонентских сетей. Провод применяют для передачи данных с частотным и временным разделением каналов (до 32 кГц).

Строение полевого кабеля

• Токопроводящие жилы. Они взаимосвязаны друг с другом. Стальные жилы нужны для придания прочности кабеля, а медные жилы для прохода сигнала. Перед изготовлением кабеля диаметр жил должен быть определён заранее, чтобы изоляция не блокировала проходящий сигнал.
• Изоляция, которая обладает свойством высокого давления. При её изготовление добавляют сажу, которая обладает противостареющими свойствами. От вида изоляции зависит применение кабеля. Броня полевого кабеля может быть следующих видов: из стали, из бумаги, из проволоки, которая сделана из цинка.

Нюансы при монтаже полевого кабеля

• Температура, при которой можно использовать кабель должна быть от -50°С до +50°С.
• А температура, при которой можно делать монтаж кабеля должна равняться не ниже -10°С. Если этот пункт соблюдать не получается, то кабель перед установкой надо предварительно нагреть.
• Когда нет возможности проложить кабель в траншею, то его укладывают по поверхности земли в образовавшиеся складки естественным путём. Кабель укладывать надо свободно, закрепляя его каждый 150-200 метров. Например, колышками.
• Нельзя прокладывать кабель рядом с железными дорогами. Если такое предусмотреть невозможно, то надо соблюдать дистанцию 150 метров.
• Сопротивляемость в полевых кабелях должна быть не более 65Ом.
• Если полевой кабель протягивается на улице, то надо следить, чтобы на него попадало минимальное количество солнечных лучей.

Кабель П-296М

Кабель П-296М относится к изделиям, которые служат для развертывания телефонной сети. Используется для создания кабельных линий с частотным разграничением каналов (6-60 каналов).

Преимущества полевого кабеля

• Малый вес.
• Быстрая и устойчивая скорость передачи сигнала.
• Малые потери.
• Есть выдержка работы кабеля. Что позволяет сэкономить кабель, и уменьшит затраты на него.
• Выполнен из прочных материалов, а также есть возможность делать изгибы под большим углом.

Подразделение полевого кабеля

Существует 3 вида полевого кабеля:

• Кабель дальней связи (высокочастотный). Используют, когда сигнал должен ловить на расстояние сотен, тысяч км.
• Легкий полевой кабель (низкочастотный). Применяют, когда линию надо протянуть на маленькие расстояния.
• П-268.
• П-274М.
• Внутриузловой кабель(низкочастотный). Применяют для соединения и разветвления.

Используют этот вид полевого кабеля, когда надо соединить несколько станций в единую цепь. Кабель играет функцию распределителя, он распространяет ток в равных количествах на все подключенные элементы.

Кабель П-274М

Кабель П-274М используется при полевой прокладке абонентских линий связи и управляющих цепей. С его помощью удается быстро создать кабельную сеть, используя в качестве опор столбы освещения и прочие сооружения.

Инструменты

• Оптический очиститель (стриппер).
• Пассатижи.
• Канцелярский нож.
• Наждачная бумага для зачистки контактов на столбе.
• Чистая ткань.

Монтаж полевого кабеля для дома

Как уже говорилось ранее полевой кабель сегодня используют и в домашнем быту. Подключить такой кабель не составляет труда.

• Подобрать нужный кабель, а именно обратить внимание на сопротивляемость.
• Зачистить 2 конца кабеля. Один конец мы будем подключать к столбу с помощью токоведущих контактов. Подключать надо все жилы, предварительно разбить по парам. Другой конец мы будем подключать к прибору с предохранителями на щетке.
• Закрепить кабель с помощью соединительной муфты к источнику (столбу).
• Таким же способом подключить полевой кабель к потребителю (щеток).
• Проверить сигнал.

Таким образом, связь должна присутствовать даже там, где это невозможно. Чтобы обеспечить хороший сигнал надо использовать высокого качества сырье и самые современные технологии при производстве кабелей. Кроме того, на заводе должны быть соблюдены все требования и нормы.
