Как поставить проходные розетки

Правильный монтаж розеток

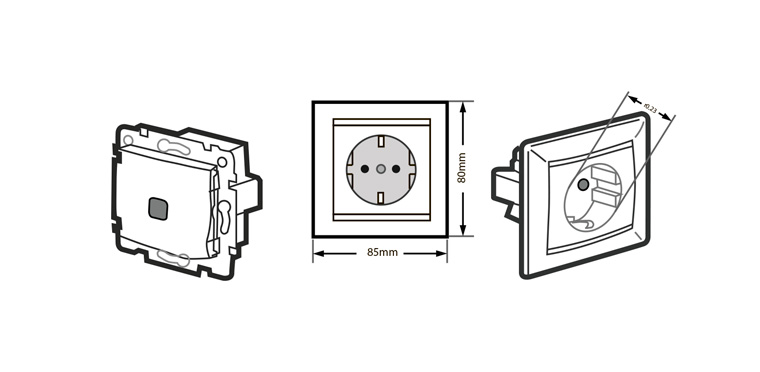

Как же правильно менять или устанавливать розетки. Электрическая розетка — основной источник энергии в доме, через который мы пользуемся благами электроэнергии. Рассмотрим самую обычную розетку с заземляющим контактом.

У каждой розетки имеется два входа: фаза и ноль. Для бытовых приборов полярность не имеет значение, то есть как вставлять вилку в розетку — неважно. Третий контакт – заземляющий, он предназначен для чрезвычайных ситуаций, например при пробое фазы на корпус электроприбора, ток должен будет стечь по заземляющему проводнику

Все стандартные розетки (не стандартные розетки мы не рассматриваем), рассчитаны на ток не более 16 ампер, то есть в них можно вставлять приборы мощностью не более 3,3 Киловатт. Все что потребляет больше энергии – требует специальных, силовых розеток.

Силовые розетки

Как правильно установить розетку?

Прежде чем начать какие-то работы, по замене или установке розеток, отключите питание в щите, — выключите автомат или выкрутите пробки, или что там у вас? Не забудьте прилепить на автомат скотч или изоленту, или просто предупредите, чтобы их случайно не включили. Обязательно проверьте индикатором отсутствие фазы на проводах. Наличие индикатора при работе с электричеством обязательно!

Если взять, и посмотреть на снятую розетку с обратной стороны, то мы увидим болтовые зажимы (бывают еще и пружинные зажимы), в которые должен вставляется провод. Болтовые — затягиваются при помощи отвертки, пружинные — зажимаются пальцами рук. Определенно можно сказать, что болтовые зажимы намного надежнее пружинных. Также на розетке с заземлением, должен присутствовать третий зажим, он обычно отличается от двух других, и обычно находиться по середине. Главное не перепутать и не вставить в него фазный провод.

Электрики по привычке, начинают с желто-зеленого провода заземления и заканчивают фазным. В нашем случае, с какого провода начинать не имеет никакого значения, главное правило, — зажим должен крепко держать провод. Одна из основных причин возгорания электропроводки, — это плохой контакт. В лучшем случае, плохо зажатый провод приведет к треску в розетке. В зажим заземляющего контакта вставляется желто-зеленый провод. Фазный провод (любой цвет) и нулевой (синий) вставляются в любой из 2х оставшихся зажимов. Важно не перепутать, и не вставить фазный провод в зажим заземляющего контакта. Тщательно зажимаем провода, закручивая болтик отверткой, после — проверяем, с небольшим усилием потянув провод от зажима себя.

Важно помнить! Что запас кабеля, выходящего из подрозетника, должен составлять не менее 10 сантиметров! Никогда не жалейте кабель, и оставляйте запас побольше. Практикующие электрики, обычно оставляют сантиметров 15 запаса, чтобы наверняка. Для того чтобы розетка легко встала в подрозетник, и провода внутри подрозетника не мешались, 10 см — это оптимально.

Расплетаем кабель и зачищаем провода (как зачищать провода). Обрезаем оголенный провод, чтобы он выступал из изоляции на 1 см, не больше! Внешнюю изоляцию кабеля отрезаем, лучше ее убрать как можно больше, чтобы она также не мешала встать розетке ровно.

Когда розетка установлена в гнездо, остается закрепить ее саморезами к подрозетнику, при этом выровняв розетку по уровню, и закрутить распорки если они есть. Именно в такой последовательности! Сначала саморезы, потом распорки, после этого (если подрозетник установлен правильно), можно быть уверенным, что розетка установлена правильно!

Иногда корректно поставить розетку не получается, из-за плохого посадочного места (подрозетника), или розетки без распорок. В таких случаях, все бывалые электрики начинают импровизировать: подкладывать что-то под распорку, сверлить отверстия возле подрозетника, или вкручивать длинные саморезы, — кто во что горазд.

Установка проходных розеток

В большинстве случаев розетки являются проходными, то есть. в один зажим такой розетки можно вставить 2 провода. Один провод подает напряжение, второй отдает его дальше. В проходные розетки можно вставлять провода разных металлов, но обязательно одинаковым сечением и чтобы они не соприкасались между собой (вставлять через болт), чтобы зажим нормально прижал два провода.

Количество проходных розеток на одной линии, не может и не должно быть бесконечным. При замене проводки, профессиональные электрики, для расчета количества проходных розеток на линию (при отсутствии проектной документации), руководствуются в первую очередь здравым смыслом. Если розеточная группа будет достаточно загруженной (например кухня), то нужно учитывать максимально возможный потенциал каждой розетки, а это 16 Ампер или 3,3 КВатт на точку. В этом случае, рекомендуется ставить не больше 3-4 розеток. Если же линия будет не слишком загруженной, то мы рекомендуем устанавливать не более 8-10 розеток на линию.

Монтаж наружной розетки

Наружная (накладная) розетка отличается только тем, что она наружная — факт! По сути, процесс монтажа наружной розетки одинаков с внутренней, просто накладную розетку необходимо прикрутить к стене. Неважно как Вы это сделаете, просто нужно чтобы она там держалась… хорошо держалась. В остальном подсоединение проводов к зажимам аналогично.

Демонтаж розеток

Дело в том, что не каждый умеет правильно снять старую розетку. Так как они бывают разные, то и снимаются по-разному, описать все способы невозможно, подойдет любой, вплоть до выдалбливания перфоратором. В основном чтобы снять внутреннюю розетку, нужно открутить болтик посередине пятачка (как у поросенка), если его нет (болта, не пятачка), то накладка может стоять на защелках, для этого необходимо снять рамку, аккуратно потянув её за угол, после чего станут видны защелки пятачка. Когда все декоративные накладки сняты, можно извлечь внутреннюю часть розетки, ослабив распорку или открутив саморезы по краям (если она прикручена или стоит на распорке).

Если не получается что-то сделать своими силами, то вызов электрика круглосуточно здесь!

Виды работ

Обращайтесь к нам и вы получите:

Гарантию

Гарантия от 1 года на все проводимые работы, но только при использовании качественных материалов либо купленных у нас

Скидки

Скидки на следующие заказы для Вас и Ваших знакомых. Также действуют скидки в зависимости от объема работ

Качественное обслуживание

Оперативный круглосуточный выезд профессионального электрика — это про нас. Читайте и пишите отзывы о нашей работе

Источник

Проходная телевизионная розетка: какую выбрать

На данный момент на рынке достаточно широко представлены одиночные, оконечные и проходные телевизионные розетки. Каждый из этих видов розеток имеет свои особенности, связанные не только со способом установки, но и с применяемой схемой.

Неправильный выбор розетки для каждой конкретной схемы ведет к снижению качества телевизионного сигнала, из-за чего часто можно слышать нелестные отзывы о этих электроустановочных изделиях. Поэтому дабы не ошибиться с выбором советуем ознакомится с нашей статьей.

Особенности проходной ТВ розетки

Прежде всего давайте остановимся на особенностях проходных розеток для подключения телевизионного кабеля. Ведь именно они определяют ее сферу применения, а также качество самой розетки.

Розетка проходная телевизионная получила свое название за возможность подключения сразу двух кабелей. Один из этих кабелей – питающий, обеспечивает подключение нашей розетки к антенне или другому источнику телевизионного сигнала. Второй кабель – отходящий, обеспечивает передачу телевизионного сигнала от данной розетки к другим приемникам сигнала.
Зачем создавать столько сложностей, если можно просто скрутить питающий и отходящий кабель и тем самым обеспечить прием и передачу сигнала спросите вы? Но здесь не все так просто.

Дело в том, что каждый приемник телевизионного сигнала, в нашем случае телевизор, не только потребляет, но и генерирует сигналы. В связи с этим в телевизионной сети появляются шумы, которые проявляются в виде двойного изображения или помех на экране.
Дабы исключить эти сигналы от телевизора применяется специальный фильтр. Этот фильтр реализуется при помощи разных схем. Но главная его цель — это подавление шумов в телевизионном сигнале.
Если вы посмотрите паспорт изделия, то увидите, что любая телевизионная проходная розетка имеет не один как обычная одиночная розетка, а два параметра снижения уровня сигнала. Один из них отражает падение уровня сигнала на прием и обычно не превышает 1 – 3дБ. Это связано с обычными потерями на контактных соединениях.
Второй же параметр, обычно указывается как потери на проход, значительно выше и составляет от 10 до 15дБ. Это снижение качества сигнала как раз и обусловлено работой фильтра.
Наличие фильтра, а также возможность подключения отходящего кабеля и являются главными особенностями проходных ТВ розеток. И если такой фильтр еще можно встретить у оконечных ТВ розеток, то функционал не только приема, но и передачи телевизионного сигнала имеет только розетка телевизионная проходная.

Схемы подключения телевизионных розеток

Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

Проходная схема подключения телевизионных розеток

Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе устанавливается оконечная розетка.

Обратите внимание! Согласно ГОСТ 28324-89 уровень телевизионного сигнала должен составлять 57 – 83дБ. Если же у вас установлен зарубежный источник сигнала, то согласно CENELEC EN 50083-7 для них применяется норма 57 – 74дБ. В итоге получается, что за счет затухания на фильтре проходной и оконечной розетки без дополнительных усилителей можно установить не более трех точек. В противном случае уровень сигнала на последних розетках шлейфа будет заметно хуже.

Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.

Обратите внимание! Прокладывать телевизионный кабель и силовой в одной штробе или коробе запрещено. Это связано с тем, что при повреждении силового кабеля на телевизионном может появится напряжение в 220В и выше. Это приведет к поломке всех телевизоров и экранов в данном шлейфе.

Подключение телевизионных розеток по схеме «звезда»

Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.

Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.

Обратите внимание! Кабель питания сплиттера и отходящие кабели не должны иметь совместной прокладки на сколь-нибудь значимом участке. В противном случае возможна наводка сигналов и снижение качества изображения.

Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.

Дабы снизить стоимость и сложность работ достаточно часто применяют так называемую смешанную схему, которая тоже имеет право на существование. В этом случае от сплиттера подключают часть розеток по проходной схеме, а часть по схеме «звезда». Но такая схема используется очень редко и лишь для большого количества ТВ розеток.

Подключение проходной розетки

Имея представление в какой схеме применяются проходные розетки телевизионные можно говорить о их подключении. Тем более что в этом нет нечего сложного. Главное не перепутать питающий и отходящий кабель.

На первом этапе нам необходимо установить закладные коробки, в которые будет устанавливаться наша розетка. Для этого потребуется отверстие в стене того же диаметра, как и для установки обычной силовой розетки. Кстати закладные коробки так же используются обычные.
Для создания отверстий наша инструкция советует использовать специальные насадки на перфоратор. В противном случае моно и «дедовским» способом используя молоток и зубило.
После того как закладная коробка установлена и закреплена с помощью алебастра или саморезов зачищаем оба кабеля. Сначала зачищается основная жила, а затем оплетка, как это продемонстрировано на фото.

Теперь вскрываем крышку розетки дабы добраться до ее контактов. В некоторых моделях этого делать не надо. Ведь в них контакты расположены с обратной стороны розетки.
Контактная часть розетки может быть выполнена винтовыми или пружинными зажимами. Это не принципиально, хотя лично я отдаю предпочтение винтовым зажимам. Для нас важно правильно закрепить кабель. Для этого запускаем кабель в зажим таким образом дабы центральная жила села в первый контакт, а оплетка кабеля хорошо села во второй контакт.
Проверяем что оплетка и центральная жила негде не соприкасаются. Это особенно важно ведь такое закорачивание очень сильно снижает качество сигнала. После этого зажимаем контакты. Такую же процедуру выполняем и со вторым кабелем.
После этого розетка готова к установке. Но перед этим следует в закладной коробке аккуратно уложить запас кабеля. Этот запас должен быть достаточным для повторного подключения.

После этого при помощи специальных зажимов закрепляем розетку в закладной коробке. Все наша розетка готова к использованию.

Вывод

Как видите монтаж проходной или любой другой телевизионной розетки дело достаточно простое. Здесь главное правильно определиться со схемой подключения и уже в соответствии с ней выбрать розетки. И тогда у вас не будет никаких нареканий на их работу и вы всегда будете смотреть телевизор в отменном качестве.
