Как подобрать металлорукав для кабеля

При прокладывание электрических сетей, очень часто возникает необходимость применения кабельного металлорукава или другими словами металлической гофрированной трубки.
Она защищает кабель от перегибов и различных повреждений, а так же от влияния электромагнитного излучения, влаги и химических реагентов.

Кроме защиты самого электрического кабеля, такой гибкий кабель — канал защищает основание здания от возгораний которые возможны при сильном нагреве кабеля и плавление его изоляции что часто бывает вызвано коротким замыканием или перегрузкой. Распространение пламени становится не возможным что служит отличной защитой в деревянных конструкциях и легко воспламеняющихся полостях помещения. Помимо деревянных зданий, это могут быть производственные цеха, склады и общественные места скопления людей, например торговые центры.

Рынок производства предлагает некоторые разновидности металлических гофрированных кабель — каналов, давайте для начала рассмотрим некоторые из них:

Виды «металлической гофры»

Оцинкованный металлорукав — он не герметичный и представляет из себя трубку разных диаметров специальным образом скрученную из тонкой оцинкованной полосы, используют вместе с тканью из асбеста которой «герметизируют» места стыков.

Металлорукав из луженой жести — не герметичная трубка из жести, перед скруткой в трубку жесть обрабатывается электролитическим лужением на подобие лужения припоем на трубку наносится тонкий слой олова. Такой слой защищает гофру от ржавения и воздействия различных химических сред что в конечном итоге продлевает общий срок службы металлорукава и его защитные свойства.
Такую гофротрубку используют в помещениях с высокой влажностью, для этого места стыков изолируют при помощи полипропиленовой пленки.

Металлорукав из нержавеющей стали — владеет отличными антикоррозийными свойствами в виду чего может быть использована в помещениях и пустотах с агрессивной химической средой, а так же и в обычных условиях при этом гарантирую высокую прочность и долговечность.
Сам материал гофротрубки имеет высокую стоимость поэтому нужно смотреть на требования и целесообразность.

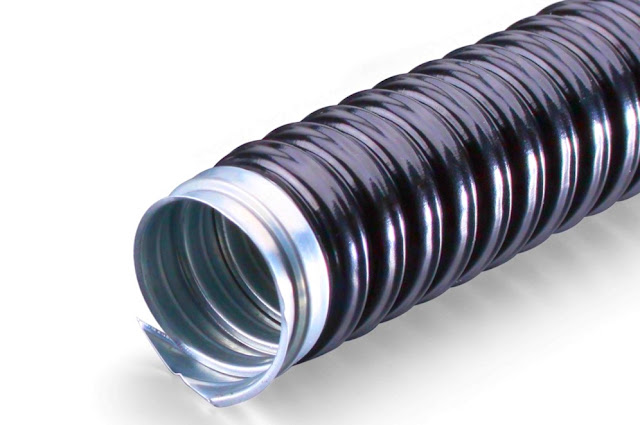

Металлорукав в поливинилхлоридной оболочке — обеспечивает отличную защиту от влаги обладая хорошими герметичными свойствами.
Кроме защиты от влаги, он хорошо себя зарекомендовал при защите электрического кабеля от влияния солнечного света, дождя, жидкостей с химическими свойствами и от механических повреждений.
Данный разновид металлического рукава дает возможность его использования не только для скрытой проводки но и для открытой и наружного монтажа, кроме того такую гофру можно даже закапывать в траншеи и использовать в помещениях с горючими и взрывоопасными веществами.

Монтаж и укладка

Металлорукав используют для скрытой и открытой проводки, для защиты электрических кабелей в основаниях и на поверхностях дерева, самана, гипсокартона, пластика и других поддерживающих горение материалах. При вводе трехфазной сетевой линии в сочетание с асбестом и металлическими подкладками.

Для монтажа металлической гофры используют спец. крепление, хомуты, скобы и муфты которыми соединяют концы гофротрубки, все это не маловажные фитинги для обеспечения технологического монтажа по всем правилам обеспечиваем надежную защиту и пожаробезопасность. Так же используя вводные муфты можно предотвратить попадания внутрь трубки пыли, влаги и частиц разного мусора.

Перед заведением кабеля в трубку, нужно правильно определить длину гофры так чтоб сократить количество соединений и ненужных изгибов, что обеспечит безопасность линии и экономию материалов.

Основные рекомендации:

Прежде всего нужно составить план проводки, сделать разметку учитывая все изгибы и неровности — высчитать длину всех отрезков кабеля и места его герметизации в гофре.

Проверить гофротрубку на наличие повреждений, дефектов и задиров которые могут повредить провод и по препятствовать его легкому заведению в трубку. Кроме того гофра должна быть чистой как внутри так и снаружи.

Избегайте натяжения металлорукава, так как это ведет к потери прочности и может создать ненужные щели между витками гофры. Тоже самое и с провисаниями, необходимо следить за качеством работ.

Во влажных помещениях необходимо герметичное исполнения, а места соединений герметизировать специальными муфтами или изолентой.

Для сухих помещений достаточно не герметичного металлорукава из оцинковки, он самый доступный и не дорогой.

Не допускайте резких изгибов которые приводят перегибу кабеля и повреждению самого металлорукава.

Материал гофротрубки очень тонкий и если вблизи необходимо будет проводить сварочные работы, нужно будет предусмотреть защиту металлорукава на это время.

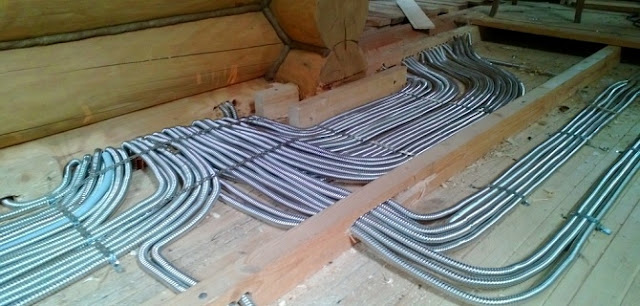

В домах из дерева, если есть возможность то лучше прокладывать кабель под слоем штукатурки нежели в металлической гофре (открытым способом).

Для открытой проводки (в деревянном доме) лучше всего использовать пластиковые гофротрубки или квадратные короба из пластика, но отдавать предпочтения пластику который не поддерживает горение что легче всего доступней на рынке в виде круглой пластиковой гофротрубки. Для того чтоб определить подходит ли данное изделие, можно кончик пластика подпалить зажигалкой, при этом пластик может гореть, плавится но не воспламенятся, или стягиваться но не плавится.

Как определить нужный диаметр металлорукава?
Это число со значением маркируемым — DN, оно стандартизировано и обозначает внутренний диаметр (номинальный проход). По стандартам СНГ измеряется в миллиметрах.

Следует учитывать что заполняемость металлорукава электрическим кабелем не должна превышать 70% от его внутреннего диаметра (числа DN)

Для примера кабель 3х2,5, его наружный диаметр примерно 11 мм., исходя из этого для его прокладки необходим металлорукав с внутренним диаметром не меньше 13 мм. и наиболее близкое к этому значение в 15(16) мм.

Какая существует фурнитура для соединений?
Чтобы соединить два отрезка гофротрубки между собой, по технологии, нужно использовать фитинги.

Резьбовые муфты со специальной царапающей гайкой. Такое исполнение обеспечивает дополнительное заземление шланга. Существуют как прямые муфты так и угловые, с наружной и внутренней резьбой.

Вводные соединительные муфты которые используют для монтажа проводки к щитам, ящикам или оборудованию.

Прямая муфта — применяется для соединения двух концов гофротрубки. Это резьбовой элемент (резьба внутренняя двухсторонняя), шаг резьбы соответствует шагу витка гофры.

Пластиковые и металлические хомуты применяют для соединения и фиксации гофротрубки.

Обычно металлорукав фасируют в бухты длиной в 30, 50 и 100 метров, но можно купить и несколько метров, отрезая нужную длину инструментом для плавной резки изделий из металла.
Перечисленные выше свойства и характеристики характерны для качественной, добросовестно сделанной продукции (не подделки). Поэтому на качественный металлорукав цена не должна быть слишком низкой и это следует учитывать при выборе.

Источник

Металлорукав для электрического кабеля: выбор и монтаж

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

Расскажем вам, зачем нужен металлический рукав, он же гофрированная металлическая трубка для электрических проводов. Выясним, какими бывают металлорукава, определим критерии их выбора, а также изучим основные правила монтажа проводки в такой защите.

Защита электрических проводов

У металлической гофрированной трубки есть два очень важных назначения:

Защита электрического кабеля от влаги, перегибов, повреждений, электромагнитного излучения и химических реагентов;
Защита самого здания от возгорания в результате проблем с проводкой. Даже в случае короткого замыкания и плавления изоляции кабеля металлорукав не даст распространиться пламени.

Чаще всего металлические гофрированные трубки применяются там, где риск возгорания особенно велик. Они незаменимы в производственных цехах, промышленных зданиях. Кроме того, металлорукава часто применяются при монтаже проводки в деревянном домостроении, о чём портал Rmnt.ru подробно писал. Также металлическая защита кабеля используется в каркасных домах, в стенах из самана и гипсокартона, конструкциях из пластика.

Существует четыре вида металлических гофрированных кабель-каналов:

Оцинкованные. Они не герметичные, это трубка, которая скручена из тонкой оцинкованной полосы. Места стыков уплотняют тканью из асбеста;
Из лужёной жести. Тоже не герметичные, но перед скруткой жесть защищают от ржавчины и внешних воздействий с помощью электролитического лужения. В итоге металлорукав служит дольше и может быть использован в помещениях с высокой влажностью;
Из нержавеющей стали. Прочный, не боящийся коррозии, может применяться в помещениях с агрессивной химической средой. Долговечный и надёжный, но достаточно дорогой вариант защиты электропроводки;
В поливинилхлоридной оболочке. Отличается хорошими герметичными свойствами, не боится влажности, механических воздействий, химических веществ. Такую гофру вполне можно закопать в траншею, проводя кабель к дому, применять в уличных условиях и промышленных цехах.

Перечислим основные правила монтажа проводки в металлических гофрированных трубках:

Нельзя забывать о таких важных фитингах, как хомуты, скобы, муфты, которыми будут соединяться концы трубок;
План проводки необходим, чтобы точно определить длину металлорукава, сократить количество ненужных изгибов и соединений;
Перед монтажом гофротрубку обязательно проверяют на наличие дефектов, задиров, повреждений. Внутри не должно быть пыли и грязи;
Укладывается кабель-канал без натяжения, ведь это приведёт к появлению щелей между витками гофры;
Нельзя также допускать провисаний;
Резких изгибов быть не должно;
Для сухих помещений вполне можно использовать самый недорогой оцинкованный металлорукав, для влажных выбрать герметичные варианты, а места соединений прикрывать специальными муфтами или изолентой;
Если вы будете проводить сварочные работы, защищайте металлическую гофру на это время, потому что металл достаточно тонкий и может быть повреждён.

Важно! Выбирая размеры металлорукава для проводки, нужно учитывать, что его наполняемость не должна превышать 70% внутреннего диаметра.

Металлорукава по размерам делятся на 12 категорий, от 5,1 миллиметра до 78 миллиметров внутреннего диаметра и от 9,8 до 87,1 миллиметра внешнего диаметра. Для примера: у вас кабель 3х2,5 с наружным диаметром приблизительно 11 миллиметров. То есть для него нужен металлорукав с внутренним диаметром не менее 13 миллиметров. Следует выбирать металлический рукав категории 15 с внутренним диаметром 14,7 миллиметра — это ближайшее к нужному значение.

Чаще всего гофротрубки из металла продаются бухтами длиной 30, 50 и 100 метров, но вы сможете получить куски нужно длины, используя инструменты для плавной резки металлических изделий.

Чтобы провести правильный монтаж кабеля в металлической гофрированной трубке, вам потребуются следующие фитинги:

Резьбовые муфты. У них есть специальная царапающая гайка. Муфты могут быть прямыми, угловыми, с внутренней и наружной резьбой. Они обеспечат дополнительное заземление шланга. Прямые муфты нужны, чтобы соединить два конца металлорукава, а вводные — для монтажа проводки к оборудованию, ящику или щиту. Шаг резьбы муфты должен отвечать шагу витка рукава;
Хомуты, как пластиковые, так и металлические. Необходимы для фиксации гофротрубки.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Источник

Виды и применение металлорукава для прокладки кабеля

Монтаж и укладка электрической проводки сопровождаются не менее важными дополнительными процессами, такими как маркировка и установка защиты. Самым эффективным изделием для повышения устойчивости при механических воздействиях является металлорукав для кабеля.

Это устройство полностью оправдывает ожидания монтажников и зачастую используется как основной защитный элемент для электрики в деревянных домах. Рукав прост в установке и эксплуатации, через него можно протянуть проводку, не прибегая к применению специальных приспособлений, а риск перегиба кабеля внутри него сводится к минимуму.

Как действует металлорукав

Изобретение гофрированных металлических рукавов принято считать революционным открытием, благодаря которому существенно вырос уровень безопасности при прокладке кабеля, и появились дополнительные варианты для организации скрытой проводки. По сравнению с обычными гладкостенными трубами гофрированные изделия обладают несколькими несомненными преимуществами. К таковым относятся высокая прочность (надежность), гибкость и меньший вес.

Располагая кабель в грунте, в зависимости от глубины траншеи вы оказываете на него серьезную механическую нагрузку. Из законов физики известно, что чем больше площадь, тем меньше величина оказываемого на нее давления. Гладкостенные конструкции заметно уже гофрированных, что приводит к снижению уровня нагрузки на один погонный метр.

Однако такой подход имеет определенные нюансы. Прокладывая кабель в грунте или стяжке, вы должны обеспечить максимально плотное прилегание земли или цементно-песчаного раствора к защитной оболочке. Игнорирование данного правила может привести к возрастанию деформации за счет наличия пустот, которые нарушают равномерность распределения нагрузки.

Как изготавливаются металлорукава

Производство гофрированных рукавов из металла делится на несколько этапов. Для начала выбирают лист стали, способной выдержать потенциальные условия эксплуатации. Толщина заготовки, впоследствии сворачиваемой в тонкостенную трубу, варьируется в пределах 0,2-0,3 мм. Для соединения ряда стальных листов применяют плоские выпуклые или вогнутые шайбы с болтами.

Аргоновая сварка позволяет зафиксировать цилиндрическую форму, при этом данный процесс протекает на автоматических линиях, которые включают лазерные установки. Последние необходимы для контроля качества сварного соединения (шва). Главное условие – ширина шва не должна превышать толщину стального листа. Далее изделие для улучшения антикоррозийных свойств оцинковывается. Нержавеющая сталь лучше остальных подходит для производства гофрированных металлорукавов, поскольку повышает герметичность, надежность и устойчивость изделия к воздействию химически активных сред.

Сегментированная плоскость формуется под давлением роликов, которые подбираются в зависимости от желаемой конфигурации и диаметра трубы. Вообще у конечного продукта есть два диаметра – минимальный и максимальный, которые зависят от величины сегментов. Сужение диаметра незначительно и достигается за счет уменьшения толщины стенок. Этим обусловлена повышенная гибкость металлорукава. Данное свойство исключает необходимость применения фитингов и других изделий для осуществления поворота и обхода препятствий на кабельной трассе.

Классификация металлорукавов для прокладки электрических сетей

Гофрированные металлические трубы в зависимости от устойчивости к механическим нагрузкам делятся на три типа:

Легкие с повышенной гибкостью и низкой механической прочностью. Монтаж и эксплуатация данных изделий возможен при выполнении одного важного условия – отсутствия нагрузки на них. Прекрасный вариант при установке под фальшпотолками или листами гипсокартона.
Тяжелые с хорошей механической прочностью. Такие изделия подойдут для скрытой прокладки в грунте, стяжке или под слоем штукатурки.
Сверхтяжелые с максимальной механической прочностью. К данным рукавам стоит прибегать в условиях повышенных требований к уровню безопасности. Например, при прокладке коммуникационных линий в общественных местах с большим потоком людей (образовательные учреждения, метро, больницы).

Приведенный выше пример классификации гофры является упрощенным, поскольку диапазон выдерживаемой нагрузки очень велик и может достигать 4000 н/см2.

В зависимости от формы внутреннего сечения трубы делятся на круглые и эллипсоидные. Последние применяются в телекоммуникационных туннелях.

Оцинкованные рукава могут доукомплектовываться различными материалами, повышающими герметичность изделий. Можно выделить следующие разновидности:

обычная гофра – без уплотнителей, негерметична, гибкая, сохраняет высокую прочность (выдерживает температуру до 300 град. Цельсия);
с хлопчатобумажным уплотнителем;
с влагозащитным рукавом из поливинилхлорида – обеспечивается защита от влаги, токов утечки, но вдвое снижается способность противостоять высоким температурам.

Важно! Максимально допустимая температура гофрорукавов с хлопчатобумажной нитью в три раза ниже, чем при эксплуатации обычных. С другой стороны, такое изделие устойчиво к воздействию ультрафиолетовых лучей и вертикально падающих капель.

Достоинства и недостатки

Перечислим основные плюсы при эксплуатации металлических рукавов в кабельных трассах:

повышение долговечности и срока службы электрической сети;
простота монтажа – нет необходимости в применении особых приспособлений;
высокая прочность, исключающая повреждения грызунами;
устойчивость к атмосферным осадкам и воздействию химически активной (агрессивной) среды;
защита от механических ударов;
не поддерживает горения;
при использовании ПВХ-изоляции и за счет надежного заземления достигается высокий уровень защиты от ударов тока;
возможность оперативной и безошибочной замены участка кабельной цепи;
высокая гибкость;
при поворотах и изгибах сохраняется заданное сечение гофрированной трубы, исключается появление внутреннего напряжения, образование микротрещин, приводящих к нарушению целостности защитной оболочки;
экологическая безопасность.

Помимо высокой стоимости изделий и повышения бюджета при прокладке электропроводки, к недостаткам эксплуатации металлорукавов можно отнести еще два пункта:

усложнение монтажа и увеличение сроков прокладки кабеля;
необходимость исключения накапливания влаги на поверхности или вблизи рукавов, что может привести к нарушению изоляции.

Важно! Последний недостаток устраняется легко и просто за счет размещения в нижней точке конструкции специальной дренажной системы.

Технические характеристики

При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:

Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех. Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.

Температурный диапазон

Отдельным пунктом нужно рассмотреть диапазон допустимых температур при монтаже гофры и кабеля. Например, провод Р3-Ц может использоваться в пределах от -40 до +100 град. Цельсия. Если к данной аббревиатуре добавляется ПВХ, то диапазон значительно снижается и составляет от -5 до +60 градусов. Впрочем, допустимо кратковременное воздействие повышенной температуры вплоть до +90 °С (например, при монтаже).

Изменение рабочих температур (при эксплуатации) находится практически в тех же пределах. Единственное исключение для кабеля Р3-Ц-ПВХ – минимальная планка составляет -25 град. Цельсия.

Расшифровка маркировки

В отечественной стандартизации используются обозначения типа Р3-ЦП. При расшифровке получаем следующую информацию: металлорукав является негерметичным и произведен из оцинкованной стальной ленты. Буква «П» указывает на наличие защитной оболочки из поливинилхлорида. Если в названии появляется буквенно-цифровое обозначение (например, нг-25), то производитель хочет сказать, что данный продукт не поддерживает горения и даже характеризуется самозатуханием. Числовое обозначение – диаметр условного прохода (мм).

Правила монтажа

Перечислим основные рекомендации и условия, которые важно выполнить перед монтажом электрического кабеля в гофрированном металлорукаве:

На первом этапе нужно создать схему будущей кабельной трассы, после чего выполнить ее разметку. Благодаря этому вы заранее просчитаете все углы изгиба и другие особенности линии.
Осмотрите купленное изделие и убедитесь в отсутствии механических повреждений.
На наружной и внутренней поверхностях не должно быть следов грязи.
Перед монтажом удалите любые лишние элементы – транспортировочную пленку, крепления и т. п.
Соблюдайте осторожность и внимательность на всех этапах, но особенно – при разматывании гофры в бухте. Не перетягивайте ее, поскольку при растяжении может существенно снизиться прочность.
Выбирать и укладывать гофрированные изделия обязаны профессиональные специалисты. Указанная выше информация хороша в ознакомительных целях, но окончательное решение должен принимать квалифицированный монтажник, учитывающий конкретные условия.
Избегайте попадания искр от сварочного аппарата, которые могут повредить изделие. Более того, если внутри рукава была пыль, то возможно возгорание.
Еще раз проверьте целостность гофрированной трубы по завершении монтажа, как делали это перед данным процессом.
Если по ходу монтажа кабельной трассы и прокладки проводов в гофре требуется сварка, то нужно позаботиться о защите металлорукава от перегрева.

Прокладка кабеля в металлорукаве

Главная задача, которую нужно решить перед монтажом гофрированной трубы, – убедиться в отсутствии каких-либо препятствий при протяжке силового кабеля. Планируя прокладку, постарайтесь создать линию, на которой не будет лишних стыков. Если длина участка слишком велика и нельзя воспользоваться цельным куском металлорукава, то можно выполнить правильный стык при помощи обжимной муфты. Выбирая соединитель, нужно ориентироваться на условный проход и наружный диаметр изделия.

Все места стыка необходимо расположить на прямолинейном маршруте – в нейтральной зоне. Никакие внешние силы не должны оказывать нагрузку и приводить к появлению изгибов.

В таблице ниже отображена зависимость длины нейтральной зоны от диаметра условного прохода:

Условный проход (мм)	Нейтральная зона (м)
6-15	5
15-50	4
50-100	3
100-150	2,5
150-250	2

Чтобы завести металлорукав в распределительную коробку или электрический щит, нужно воспользоваться соединительными муфтами и фитингами. Данная фурнитура необходима для решения нескольких задач:

Повышение прочности при захвате рукава. Нагрузка при продольном рывке не должна нарушать соединение.
Улучшение герметичности (если это необходимо).
Если требуется единое заземление оболочки и металлической коробки, то важно следить за качеством контакта между муфтой, гофрой и щитком.
Исключение перепадов на стыках, которые могли бы привести к сложностям в процессе прокладки кабеля.

Крепление рукава зависит от способа прокладки кабеля:

Штробы – фиксируются клеевым составом или клипсами.
Открытая проводка на стене – крепление осуществляется специальными кабельростами со стяжками или монтажной фурнитурой.
Подвешенное состояние – тросы с хомутами. Витковая гофра не может использоваться в качестве самонесущей, поскольку из-за продолжительной нагрузки под собственным весом могут разойтись витки.

Протягивание провода осуществляется после установки металлической гофрированной трубы. Это идеальный вариант, если на трассы нет изгибов. В таком случае через гофру протягивают стальную проволоку (некоторые производители реализуют металлорукав с проволокой), к концу которой крепят кабель.

Если кабельная линия будет изгибаться под углом около 90 град., то протягивание провода желательно осуществить заранее. Для этого разложите составляющие гофры на ровной поверхности по прямой линии, заведите кабель, оставив запас на расключение по монтажным коробкам. Далее рукав собирается и при помощи муфт крепится к щитам и распределительным коробкам.

Важно! В процессе монтажа электрической проводки в металлической гофрированной трубе в идеале нужно использовать кабель с двойной изоляцией. Это повысит затраты на производство сети, но снизит риск повреждения изоляции в процессе протягивания провода по виткам рукава.

Процесс заземления металлорукава

Обхват защитным футляром осуществляется при помощи качественной и прочной скобы. Перед выполнением данного действия нужно хорошенько зачистить место обхвата. Далее крепится заземляющий винт, который перемычкой соединяется со скобой. В качестве перемычки можно взять медный провод диаметром не менее 4 мм. В соответствии с ПУЭ убедитесь, что не пережали металлорукав, смогли избежать его растягивания и скручивания.

Защита металлического рукава

Производители металлорукавов выпускают изделия двух типов – с защитной оболочкой и без нее. Первая предназначена для повышения уровня пожарной и электрической безопасности, исключения попадания влаги, пыли и грязи. За счет оболочки существенно увеличивается эксплуатационный срок гофры и проложенного внутри нее кабеля.

К слову, металлорукав с изоляцией стоит намного дешевле провода или кабеля, в котором реализована дополнительная защита. Наиболее эффективной и рациональной в применении является ПВХ-оболочка, предназначенная для защиты от токов утечки.

Использование металлических гофрированных труб при прокладке различных коммуникаций и кабельных трасс оправдано не всегда. Если при скрытой проводке полезные свойства и качества металлорукава реализуются наилучшим образом, то при открытом размещении линий желательно использовать защитные элементы из других материалов, одобренных ПУЭ. Это целесообразнее и экономичнее.
