Кабель RG-58 A/U (черный)

Улучшенная версия классического кабеля RG-58 для соединения различных радиоприборов, систем усиления сотовой связи и мобильного интернета. Кабель применяется в телекоммуникационных сетях GSM, 3G и 4G для обмена данными между приборами, установленными на существенном расстоянии. Также марка кабеля RG-58 A/U может быть использована для соединения мощных WiFi-антенн с беспроводными точками доступа.

Кабель с маркировкой RG-58 остается одним из наиболее популярных и недорогих решений в системах с волновым сопротивлением 50 Ом. Обычно используется провод длиной от 1 до 10 метров с совместимыми наконечниками типа N, SMA или RP-SMA (коннекторы не входят в комплект и продаются отдельно).

Технические характеристики кабеля RG-58 A/U

В качестве сплошного центрального проводника применяется проволока из меди. Для изоляции центральной жилы от внешнего проводника используется физически вспененный диэлектрик на основе полиэтилена. Экранирование сигнала центрального проводника происходит при помощи алюминиевой фольги и дополнительной оплетки из луженой меди. Внешней оболочкой кабеля является материал ПВХ. Кабель подходит как для внутренних работ, так и для уличного монтажа.

Назначение кабеля RG-58 A/U

Кабель RG-58 A/U совместим с наиболее распространенными усилителями сигнала, антеннами, роутерами и мобильными модемами, представленными на страницах нашего интернет-магазина. Эффективность провода будет меняться в зависимости от его длины и частоты проходящего через проводник сигнала. Так, на стометровом отрезке кабеля в рамках диапазона 900 МГц степень затухания составляет 35 дБ, а при работе с аналогичным соединительным устройством на частоте 2600 МГц потери в канале будут достигать 61 дБ.

Кабель RG-58 A/U лучше всего подходит для соединения устройств, расположенных на расстоянии до 10 м. При необходимости соединить оборудование, расположенное на большей дистанции, рекомендуется применять более производительный кабель марки 5D-FB, 8D-FB или RG-213.

Не нашли подходящих соединительных устройств? Специалисты нашего магазина помогут изготовить кабельную сборку необходимой протяженности и совместимыми коннекторами в самые короткие сроки! Обратитесь по телефону 8-800-3333-965 или в онлайн-чат.

Продукция поставляется в бухтах длиной 100 м. Возможна продажа кабеля нужной протяженности в соответствии с вашими пожеланиями.

Цена указана за 1 метр погонный.

Источник

Коаксиальный кабель RG-58

Коаксиальный кабель RG-58 многие десятилетия пользуется заслуженной популярностью и у профессионалов, и у радиолюбителей. Многие из нас, воспитанные на государственных стандартах, привыкли считать, что марка кабеля однозначно определяет все его характеристики — как радиотехнические, так и механические. С кабелями иностранного производства дело обстоит иногда немного по-другому.

Так, под общим торговым названием RG-58 разными фирмами в разных странах выпускаются варианты этого кабеля, иногда заметно отличающиеся друг от друга. Общим для них являются волновое сопротивление (около 50 Ом) и внешний диаметр (около 5 мм), а дальше начинаются различия…

Классический кабель RG-58 (исходно американский) имел нелужёный медный центральный проводник и нелужёную оплётку. Диэлектриком служил сплошной полиэтилен низкого давления, поэтому коэффициент укорочения (отношение электрической длины кабеля к его физической длине) близок к 1,51. В зарубежной, да и в отечественной литературе часто используется понятие «коэффициент замедления», который представляет собой обратную величину от коэффициента укорочения — 0,66 для такого кабеля.

Со временем классический вариант кабеля RG-58 начали модифицировать, порой довольно заметно. Первая модификация коснулась центрального проводника — стал выпускаться также вариант кабеля, у которого он был не сплошной, а витой из облуженных тонких проводников. Этот вариант отличается от оригинала повышенной гибкостью. И экранирующая оплётка стала выполняться из облуженных проводников, что упрощало её распайку при монтаже. Сегодня этот вариант кабеля имеет название RG-58C/U.

При следующей модификации кабель получил диэлектрик из вспененного полиэтилена и дополнительный экран, выполненный из лавсановой плёнки с двусторонним покрытием алюминием. Центральный проводник у него тоже витой из облуженных тонких проводников. Этот кабель получил название RG-58A/U.

Переход к диэлектрику из вспененного полиэтилена внёс заметные изменения в электрические характеристики кабеля. Во-первых, уменьшились его погонные потери по сравнению с классическим вариантом. Во-вторых, заметно изменился коэффициент укорочения — с 1,51 до 1,28. Для многих применений последнее несущественно, но если такой кабель применяется, например, в фазирующих или согласующих линиях передачи, это необходимо иметь в виду при их расчёте.

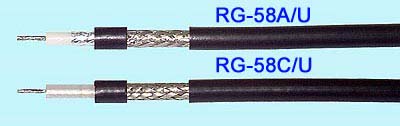

Иными словами, сегодня основными стали кабели RG-58A/U и RG-58C/U, но проблема состоит в том, что разными фирмами выпускаются варианты кабеля, имеющие такие же названия, но конструктивно несколько отличающиеся от названных выше.

Вот, например, какие варианты RG-58 предлагает на рынке китайская фирма
Hangzhou Huadi Cable Co., Ltd
Coaxial Cable(RG58A/U): Specifications: 1) 19X0.18mmTinned Copper + 2.95mmSolid PE + 95% Tinned Copper Braiding + 4.95mm PVC.

To есть вроде это совсем не RG-58A/U, а ближе к RG-58C/U И это ещё не всё. Могут быть варианты:
Note: 1) Center conductor: Tinned Copper, Bare Copper; and Copper Clad Steel available; 2) Al-foil: Non-bonded Al-foil, bonded Al-foil, double bonded Al-foil, and double non-bonded Al-foil are available; 3) Braiding wire: AL, Bare Copper and Tinned Copper available; 4) Braiding wire diameter: 0.10, 0.12, 0 13, 0.14, 0.15, 0 16mm available; 5) Braiding net: 80. 96, 120,128 ,144 and more available; 6) Braiding coverage: Between 80- 97% available; 7) PVC jacket of Flame retardant, UV, or UL available.

To есть центральный проводник может быть медный лужёный, медный нелужёный и стальной с медным покрытием. Может быть и оплётка алюминиевой фольги, и дополнительный плёночный алюминиевый экран, которого у RG-58C/U вроде совсем не должно быть. И всё это под видом RG-58A/U. А какой вариант кабеля с популярным названием закупила торгующая в вашем городе организация, одному Богу известно.

Иными словами доверять информации торговых организаций, особенно при покупках через Интернет, надо с осторожностью!

Источник

Кабелями rg 58a u

В группах

Кабели контрольные, управления и связи
— Кабели радиочастотные

Применение

Сфера применения кабеля RG довольно обширна и определяется его основным назначением — передача электрических сигналов с низкими потерями.

Перечень областей техники с применением коаксиального кабеля RG:

• вещательные сети;
• системы связи;
• антенно-фидерные системы;
• компьютерные сети;
• системы дистанционного управления, контроля и измерений;
• автоматические системы управления, производственные и научно-исследовательские системы;
• системы автоматики и сигнализации;
• каналы связи в любительской и бытовой технике;
• видеосистемы наблюдения и объектного контроля;
• каналы связи различных мобильных объектов (летательных аппаратов, судов и др.) и радиоэлектронных устройств;
• осуществление связи между блоками и внутри блоков составляющих в радиоэлектронной аппаратуре;
• военная техника и сопутствующие области спец назначения.

Помимо создания каналов по передаче сигнала, кабели небольшой длины могут применяться и в других целях:

• согласующие и симметрирующие устройства;
• кабельные линии задержки;
• формирователи импульса и фильтры;
• четвертьволновые трансформаторы.

Категории

Коаксиальный кабель RG подразделяется по категориям шкалы Radio Guide. Наиболее распространенные типы кабелей:

• RG-213 и RG-8 — «Толстый Ethernet» (Thicknet). Кабель коаксиальный RG 213 (RG-8) с волновым номинальным сопротивлением 50 Ом. Стандарт 10BASE5;
• RG-58 — «Тонкий Ethernet» (Thinnet), с волновым номинальным сопротивлением 50 Ом. Стандарт 10BASE2;
• RG-58/U — центральный проводник выполнен сплошным;
• RG-58A/U — центральный проводник выполнен многожильным;
• RG-58C/U — кабель используется для военных целей;
• RG-59 — кабель для телевизионных целей (Broadband/CableTelevision), с номинальным волновым сопротивлением 75 Ом. Кабель коаксиальный RG 59 является Российским аналогом РК-75-х-х («кабель радиочастотный»);
• RG-6 — кабель для телевизионных целей (Broadband/CableTelevision), с номинальным волновым сопротивлением 75 Ом. У этой категории кабеля имеют некоторые разновидности, они характеризуют его тип и материал исполнения. Является Российским аналогом РК-75-х-х («кабель радиочастотный»);
• RG-11 — кабель для магистральных линий, используется для больших расстояний (до 600 м). Благодаря полиэтиленовой внешней изоляции, его без проблем можно использовать в сложных условиях (колодцы, улица). Модификация этого кабеля, S1160 отличается наличием троса, который используется в качестве несущего элемента, кабель пробрасывается по воздуху (например, между строениями);
• RG-62 — ARCNet, волновое сопротивление 93 Ом.

«Тoнкий» Ethеrnet

Когда-то был одним из наиболее распространённых кабелей для построения локальных сетей. Благодаря своим характеристикам, а именно диаметру в 6 мм и значительной гибкости, он может быть проложен практически в любых местах. Соединяются кабели между собой и с сетевой платой компьютера с помощью коннектора ВNC (Вayonet Nеill-Concеlman). Также существует соединение кабелей между собой при помощи прямого соединения (I-коннектора BNC). На неиспользуемых концах сегмента нужна установка терминаторов. По такому типу кабеля можно пересылать данные на скорости до 10 Мбит/сек. на расстояние около 185 м.

«Толстый» Ethеrnet

Данный кабель RG-11, толстый — диаметр его 11,7 мм, у него более толстый центральный проводник, чем у «тонкого Ethernet». Это обусловливает наличие двух существенных недостатков – он плохо гнётся и имеет достаточно высокую цену. Помимо этого, при подсоединении к компьютеру наблюдаются некоторые сложности — необходимо использование трансиверов АUI (Attаchment Unit Interfаce), которые присоединяются к сетевой карте с помощью ответвителя, пронизывающего кабель – так называемые «вампирчики». Но естественно есть у данного кабеля и достоинства. За счёт всё того же более толстого проводника передавать данные можно на расстояниях до 500 м, при этом максимально возможная скорость будет составлять 10 Мбит/с. В силу дороговизны и сложности установки этот кабель не получил достаточно широкого распространения, в отличии от RG-58. Иногда можно встретить иное название RG-8 – это «Желтый Ethеrnet» (англ. Yellоw Ethеrnet), так как исторически фирменный кабель имел жёлтую окраску (сейчас стандартным цветом является серый).

Характеристики коаксиальных кабелей RG

Тип	Ом	Материал изолятора	pF емкость на метр	Затухание в децибелах на 100м
				10 Mhz	50 Mhz	100 mhz	200 Mhz	400 Mhz	1 Ghz	3 Ghz	Диаметр, мм
RG-5	50	Esp PE	93,50	2,72	6,23	8,85	13,50	19,40	32,15	75,50	8,30
RG-6	75	Esp PE	61,60	2,72	6,23	8,85	13,50	19,40	32,15	75,50	8,50
RG-8	52	PE	97	1,80	4,27	6,23	8,86	13,50	26,30	52,50	10,30
RG-9	51	PE	98	2,17	4,92	7,55	10,80	16,40	28,90	59,00	10,70
RG-10	52	—	100	1,80	4,25	6,25	8,85	13,50	26,30	52,50	12,00
RG-11	75	Esp PE	67	2,18	5,25	7,55	10,80	15,80	25,60	54,00	10,30
RG-12	75	PE	67	2,18	5,25	7,55	10,80	15,80	25,60	54,00	12,00
RG-13	74	—	67	2,18	5,25	7,55	10,80	15,80	25,60	54,00	10,70
RG-14	52	—	98,40	1,35	3,28	4,60	6,55	10,20	18,00	41,00	13,90
RG-17	52	PE	67	0,80	2,05	3,15	4,90	7,85	14,40	31,10	22,10
RG-18	52	—	100	0,80	2,05	3,15	4,90	7,85	14,40	31,10	24,00
RG-19	52	—	100	0,55	1,50	2,30	3,70	6,05	11,80	25,30	28,50
RG-20	52	—	100	0,55	1,50	2,30	3,70	6,05	11,80	25,30	30,40
RG-21	53	—	98	14,40	30,50	47,70	59,00	85,30	141,00	279,00	8,50
RG-34	75	—	67	1,05	2,79	4,60	6,90	10,80	19,00	52,50	15,90
RG-35	75	—	67	0,80	1,90	2,80	4,15	6,40	11,50	28,20	24,00
RG-55	53,50	PE	93	3,94	10,50	15,80	23,00	32,80	54,10	100,00	5,30
RG-58	50	PE	93	4,60	10,80	16,10	24,30	39,40	78,70	177,00	5,00
RG-59	73	PE	69	3,60	7,85	11,20	16,10	23,00	39,40	87,00	6,20
RG-74	52	—	98	1,35	3,28	4,59	6,56	10,70	18,00	41,00	15,70
RG-122	50	—	—	5,58	14,80	23,00	36,10	54,10	95,10	187,00	4,10
RG-142	50	PTFE	96	3,60	8,85	12,80	18,50	26,30	44,25	88,60	4,90
RG-174	50	PTFE	101	12,80	21,70	29,20	39,40	57,40	98,40	210,00	2,60
RG-177	50	—	—	0,70	2,03	3,12	4,92	7,85	14,40	31,20	22,70
RG-178	50	—	—	18,40	34,50	45,90	63,30	91,90	151,00	279,00	1,90
RG-179	75	—	—	17,40	27,90	32,80	41,00	52,50	78,70	144,00	2,50
RG-180	95	—	—	10,80	15,10	18,70	24,90	35,50	55,80	115,00	3,70
RG-187	75	—	—	17,40	27,90	32,80	41,00	52,50	78,70	144,00	2,80
RG-188	50	—	—	19,70	31,50	37,40	46,60	54,80	102,00	197,00	2,80
RG-195	95	—	—	10,80	15,10	18,70	24,90	35,40	55,80	115,00	3,90
RG-196	50	—	—	18,40	34,50	45,20	62,30	91,90	151,00	279,00	2,00
RG-212	50	—	—	2,72	6,23	8,86	13,50	19,40	32,20	75,50	8,50
RG-213	50	PE	101	1,80	4,30	6,25	8,85	13,50	26,30	52,50	10,30
RG-214	50	PE	101	2,15	4,95	7,55	10,80	16,40	28,90	59,00	10,80
RG-215	50	PE	101	1,80	4,30	8,20	8,85	13,50	26,30	52,50	10,30
RG-216	75	PE	67	2,15	5,25	7,55	10,80	15,80	25,60	54,10	10,80
RG-217	50	—	—	1,35	3,30	4,60	6,55	10,20	18,00	40,50	13,80
RG-218	50	—	96	0,80	2,05	3,10	4,90	7,85	14,40	31,20	22,10
RG-219	50	—	—	0,80	2,05	3,10	4,90	7,85	14,40	31,20	24,00
RG-220	50	—	96	0,55	1,50	2,30	3,70	6,10	11,80	25,50	28,50
RG-221	50	—	—	0,55	1,50	2,30	3,70	6,10	11,80	25,50	30,40
RG-222	50	—	—	14,40	30,50	42,70	59,10	85,30	141,00	279,00	8,50
RG-223	50	PE	101	3,95	10,50	15,80	23,00	32,80	54,10	100,00	5,40
RG-302	75	—	—	1,50	4,00	10,80	15,40	22,60	41,90	85,25	5,30
RG-303	50	—	—	3,61	8,86	12,80	18,50	26,30	44,30	88,60	4,30
RG-316	50	—	—	19,70	31,50	37,40	46,60	54,80	102,00	197,00	2,60

Примечания:
PE — полиэтилен
ESP PE — вспененный полиэтил
PTFE — тефлон (политетрафторэтилен)
RG-214 и RG-223 — двойной экран
