Полевые кабели связи
Телеграфные кабели работали по т. н. однопроводной системе — вторым проводом служила земля. С изобретением телефона в 1876 началось производство симметричных кабелей для городских телефонных сетей. В отличие от телеграфных, в них применили двухпроводные скрученные цепи (пары). С целью улучшения характеристик передачи сигналов хлопчатобумажная изоляция постепенно была заменена сухой воздушно-бумажной. В 1882 появились первые сооружения городской кабельной канализации из стальных, покрытых бетоном, труб в которых прокладывали освинцованные кабели.
До 2-й мировой войны 1939 г. основным изоляционным материалом в кабелях связи была бумага, в послевоенные годы преобладающими стали полимерные материалы — полиэтилен и полистирол.
Токопроводящие жилы симметричных кабелей, как правило, медные однопроволочные диаметром от 0,3 до 1,6 мм. Изолированные жилы симметричных кабелей связи скручиваются в пары (одна цепь) или четвёрки (две цепи). Число пар в симметричных низкочастотных кабелях — от 1 до 3600 (в опытных до 4800), в коаксиальных — от 2 до 20 (по каждой паре может передаваться до 3600 телефонных разговоров).
Полевые кабели связи предназначены для быстрого и много- кратного развертывания полевых кабельных линий, которые должны обеспечить устойчивую связь на необходимые дальности в различных атмосферно-климатических условиях.
В соответствии с этим к полевым кабелям предъявляются следующие основные требования:
— малые масса и габариты при условии обеспечения требуемого числа каналов связи на необходимые дальности;
— достаточная механическая прочность и гибкость, обеспечивающие возможность многократного использования кабеля и применения средств механизации при его прокладке и снятии;
— устойчивость в работе при различных условиях прокладки
— экономичность и возможно большая стабильность электри-
ческих и механических характеристик при длительном хранении.
В зависимости от предназначения полевые кабели связи подразделяются на:
— легкие полевые кабели (П-297, П-275, П-274, П-274М, ПТФ-7, ПТГ-19), используемые для организации связи на сравнительно небольшие расстояния;
— полевые кабели дальней связи (П-272, П-271, П-271М, П-270);
— подводные кабели (П-273, П-276, П-277), используемые для устройства подводных переходов воздушных и полевых кабельных линий связи через водные преграды;
— вводно — соединительные и распределительные полевые кабели (ВСКП 5х2, ВСК 5×2, ТТВК 5×2, ПТРК емкостью пять, десять и двадцать пар), используемые для устройства вводов воздушных и полевых кабельных линий в узлы связи и контрольно-испытательные пункты, соединения их элементов между собой, а также для устройства распределительной сети внутренней связи на пунктах управления (ПТРК — полевой телефонный распределительный кабель; ТТВК — телефонно-телеграфный вводный кабель; ВСЭК — вводно-соединительный экранированный кабель).
Перечисленные выше полевые кабели связи, за исключением П-297, П-275, ПТФ-7, ПТГ-19, П-273, П-276 и ТТВК — 5×2, наряду с низкочастотным телефонированием и подтональным телеграфированием по средним точкам цепи рассчитаны на уплотнение аппаратурой высокочастотного телефонирования в соответствующих спектрах частот и тонального телеграфирования.
Полевые кабели связи в отличие от стационарных сравнительно легки, позволяют быструю прокладку и снятие и пригодны для многократного использования. Линии из них прокладываются каждый раз, как правило, на относительно ограниченное время. И только кабель П-270 рассчитан на полустационарное использование его в течение длительного времени при прокладке линий в земле. При этом должны быть осуществлены горячая пайка контактов и дополнительная герметизация соединительных муфт.
Полевые кабельные линии связи, как правило, прокладываются в земле (закрытым или открытым способами) и в отдельных случаях, в зависимости от условий боевой обстановки, характера местности, времени года и т. п., могут прокладываться по земле и местным предметам.
При прокладке полевых кабелей в земле обеспечивается лучшая защищенность линии от повреждений разрывами, бомб, снарядов и мин, различными видами транспорта, боевой техники и т. п.
Для обеспечения устойчивой связи полевые кабельные линии должны отвечать следующим требованиям:
— иметь электрические характеристики, отвечающие техническим требованиям;
— быть в возможной мере защищенными от различного рода механических воздействий, солнечной радиации и т. п.;
— быть удобными для эксплуатационного обслуживания.
Выполнение этих основных требований достигается:
— использованием для прокладки исправного и пригодного для эксплуатации кабеля;
— технически правильным выполнением линейных работ;
— тщательным укрытием и умелой маскировкой линии;
— надежным эксплуатационным обслуживанием линии.
По техническому состоянию полевые кабели подразделяются на пять категорий:
— 1-я категория — новые кабели, не бывшие в эксплуатации и отвечающие всем требованиям технических условий;
— 2-я категория — кабели, бывшие или находящиеся в эксплуатации, соответствующие требованиям технических условий;
— 3-я категория — кабели, бывшие или находящиеся в эксплуатации, прошедшие ремонт с пропайкой жил и восстановлением изоляции и защитного шланга горячим способом, удовлетворяющие требованиям технических условий (допускается снижение сопротивления изоляции на один-два порядка по сравнению с нормой технических условий); количество сростков на строительную длину кабеля допускается из расчета не более 10 сростков на 1 км;
— 4-я категория — кабели, требующие капитального ремонта (изготовления сростка, замены арматуры или отдельных ее деталей), ремонта барабанов и комплектующих изделий, имеющие обрывы жил и стальных проволок грузонесущего элемента, с поврежденными, но эластичными и без трещин изоляцией и защитным шлангом, а также кабели, имеющие временные сростки и по своим характеристикам не соответствующие нормам технических условий;
— 5-я категория — кабели, не пригодные для эксплуатации и ремонта.
Различают 6 разновидностей оболочек кабелей связи:
— металлические — свинцовую, алюминиевую (гладкую и гофрированную), стальную гофрированную;
— пластмассовые — полиэтиленовую и поливинилхлоридную;
Смежные участки кабелей связи соединяются кабельными муфтами связи; присоединение Кабель связи к аппаратуре связи осуществляется кабельными оконечными устройствами.
Кабель связи классифицируются по нескольким признакам:
— по конструкции — симметричные и коаксиальные;
— по спектру передаваемых частот f — низкочастотные (f 10 кГц),
— по области применения — дальней связи (междугородные) и местной связи (для городских телефонных сетей, сельской связи и радиовещания, связи в шахтах и т.д.);
— по условиям прокладки — подземные, прокладываемые в траншее или в кабельной канализации, воздушные, или подвесные (на опорах), и подводные, которые, в свою очередь, состоят из двух групп: первая — так называемые речные кабели (прокладываемые по дну рек, каналов, озёр), вторая — морские и океанские кабели (прокладываемые кабельным судном на больших глубинах для трансморских и трансокеанских (межконтинентальных) линий дальней связи).
Источник
Что такое полевой кабель?
Кабели классифицируются по различным признакам, в зависимости от сферы их применения и технических свойств. Однако в первую очередь они делятся на две большие группы – стационарные и полевые.
Особенности полевого кабеля
Полевой кабель предназначен для обеспечения связи вдали от населенных пунктов и стационарных линий электропередач, а также для установления временной связи в полевых условиях. Полевой кабель отличается легкостью и возможностью неоднократного монтажа.
Полевые кабели бывают:
- легкие, которые применяются для связи внутри одной абонентской сети (К примеру, П-274);
- кабели для обеспечения связи на удаленные дистанции(П-294);
- распределительные (ВСКП 5х2), необходимы при устройстве вводов воздушных и полевых кабельных линий в узлы связи и контрольно-испытательные пункты, а также для их соединения их элементов между собой;
- подводные (П-273, П-276, П-277), применяются для эксплуатации линий связи под водой на небольшой глубине.
Полевые провода и кабели связи обладают повышенной прочностью и устойчивы к износу, благодаря чему их можно эксплуатировать даже в неблагоприятных условиях внешней среды.
Полевой кабель может также использоваться в частном секторе либо при аварийных ситуациях. Цена кабеля зависит от его вида и длины. Заказать и купить кабель можно в интернете или на специальных предприятиях.
Полевые кабели используются сотрудники МЧС при организации лагерей временного размещения, в различных экспедициях и партиях.
Ценность кабеля в его высокой прочности, большом сроке эксплуатации. Легкий вес позволяет переносить его на значительные расстояния и обеспечивает легкость монтажа и демонтажа. На стоимость также оказывает влияние марка кабеля.
Кабель П-274
Основное назначение полевого кабеля П-274 в установлении телефонной связи в полевых условиях. Часто употребляется военными на учениях. Токопроводящая сердцевина этого кабеля состоит из металлических и медных проволок, скрученных в плотный жгут. Изготовленное из светостабилизирующего полиэтилена изолирующее полотно имеет высокую прочность, за что этот кабель любят военные.
П-274 устойчив к негативным факторам воздействия внешней среды. Этот вариант полевого кабеля может быть проложен под землей, в воде или быть подвешенным на различные предметы, но при этом сохранить свою работоспособность.
Кабель состоит из 2-х проводов, каждый из которых – это 3 стальные проволоки диаметром 0,3 мм и 4 медные жилы того же размера. Слой капроновой изоляции покрывает полиэтиленовую оболочку, обеспечивая высокий уровень герметичности жил.
Источник
Телефонные военно-полевые провода П-274 и П-296.
П-274 — Провода для полевой связи с полиэтиленовой изоляционной защитной оболочкой
П-296 — Кабели дальней связи полевые
Провода для полевой связи с полиэтиленовой изоляционной защитной оболочкой

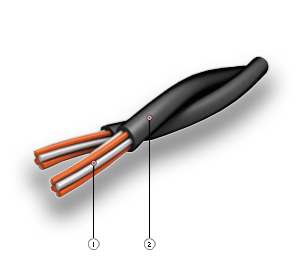

Провод П-274

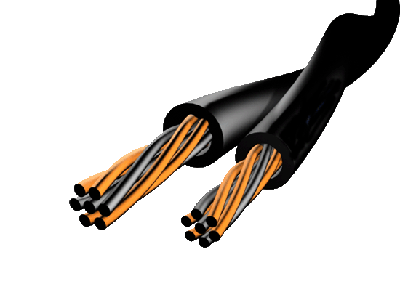

1. Токопроводящая жила.
2. Полиэтиленовая изоляция.
Условия прокладки: в грунте, по земле, подвеска на опорах, картковременная прокладка в воде при температуре окружающей среды от -50 до +65°С.
Условия эксплуатации: в грунте, по земле, подвеска на опорах, кратковременная прокладка в воде при температуре окружающей среды от -50 до +65°С. Повышенная относительная влажность воздуха при температуре до +35°С до 98 %.
Вид климатического исполнения: УХЛ 1-5, Т 1-5.
Количество жил и сечение 2 * 0,5 мм. Токопроводящая жила скручивается из 3-х стальных проволок диаметром 0,3 мм и 4-х медных проволок диаметром 0,3 мм. В центре распологается стальная проволока, а в наружном повиве медные и стальные проволоки по схеме: 2-медные+1 стальная+2 медные+1 стальная.
Изолированные жилы скручивают в пару с шагом 80-100 мм. Толщина изоляции 0,5 мм. Максимальный диаметр изолированной жилы 2,3 мм.
Сопротивление ТПЖ не более 65,0 Ом/км. Сопротивление изоляции после 1 часа пребывания в воде при 20°С не менее 1000 МОм*км.
Строительная длина провода 500+10 м.
Минимальный срок службы 15 лет.

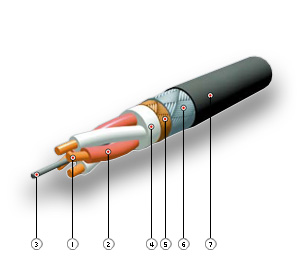

Провод П-296.
