Кабели радиочастотные коаксиальные rg 58с u

Содержание
  1. Кабель RG-58
  2. Условия поставки кабеля RG-58
  3. Технические характеристики кабеля RG-58
  4. Результаты поиска: кабель rg-58
  5. Кабели радиочастотные коаксиальные rg 58с u
  6. В группах
  7. Применение
  8. Категории
  9. «Тoнкий» Ethеrnet
  10. «Толстый» Ethеrnet
  11. Характеристики коаксиальных кабелей RG

Кабель RG-58

Наименование Наличие Цена
опт с НДС 		Дата
обновления		 Добавить
в корзину		 Срок
поставки
Кабель RG-58 A/U, (64%), 50 Ом, 100м., черный | 01-2003 | REXANT 30 3 054.44 р. 16.02.2022 От 1 дня
Кабель RG-58A/U (50Ом) сер.100м (м) Rexant 01-2002 Под заказ 27.81 р. 15.02.2022 От 30 дней
Кабель RG-58A/U (50Ом) бел.100м (м) Rexant 01-2001 Под заказ 27.81 р. 15.02.2022 От 30 дней
Кабель RG-58 A/U (64%) 50Ом 100м Ч (м) REXANT 01-2003 Под заказ 28.62 р. 15.02.2022 От 30 дней
Кабель коаксиальный COAX-RG58 RG-58 50Ом 20AWG PVC черн. Hyperline 26441 Под заказ 35.66 р. 15.02.2022 От 30 дней
Кабель коаксиальный COAX-RG58-500 RG-58 50Ом жил. — 20 AWG общ. d4.95мм PVC черн. (уп.500м) Hyperline 254850 Под заказ 34 339.08 р. 15.02.2022 От 30 дней
Кабель коаксиальный RG-58 50 Ом жила — 20 AWG 4.95мм PVC черный (500м) 2 34 339.42 р. 15.02.2022 От 1 дня

Условия поставки кабеля RG-58

Купить кабели RG-58 могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена кабеля RG-58 зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим кабель RG-58 на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

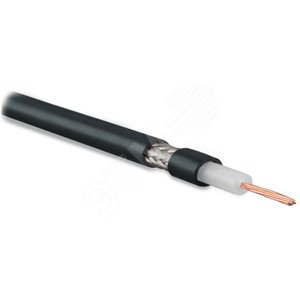

RG-58 кабель коаксиальный радиочастотный, антенный, с медной луженой многопроволочной жилой состоящей из 19 проволок диаметром 0,18 мм каждая, в изоляции из полиэтилена диаметров 2,95 мм, с экраном в виде оплетки из медных луженых проволок общим диаметром 3,43 мм и плотностью заполнения 93%, в оболочке из ПВХ пластиката черного цвета диаметром 5 мм.

Читайте также:  Драйвер для кабель usb com порт

Технические характеристики кабеля RG-58

Волновое сопротивление кабеля RG-58: 50 Ом.

Емкость: 100 пФ в метре.

Скорость распространения 66%.

Затухание при 20 градусах Цельсия (дБ\100м):

Источник

Результаты поиска: кабель rg-58

Наличие в магазине:

Кабель (провод) РК 50-3-18

Сделано в России

Кабель коаксиальный RG-58 50 Ом жила — 20 AWG 4.95мм PVC черный (500м)

Сделано в России

Кабель коаксиальный RG-58A/U, 50 Ом, 20 AWG, многожильный(305 метров) (9907.00305)

Кабель коаксиальный RG-58 A/U, 50 Ом, Cu/Al/Cu 64%, бухта 100 м, белый (etm01-2001)

Кабель коаксиальный RG-58 A/U, 50 Ом, Cu/Al/Cu, 64%, бухта 100 м, серый (etm01-2002)

Кабель коаксиальный RG-58 A/U, 50 Ом, Cu/Al/Cu, 64%, бухта 100 м, черный (etm01-2003)

Кабель коаксиальный KOAXIAL-KABEL RG 58 C/U

Кабель 9907.00152 COAX RG58A/U THIN ETHERNET 1.0/2.6 PHYS 195T 4.70 (9907.00152)

Кабель сервопривода соединительный со штепсельным соединением 1м, 4 жилы (4х0,75мм) (SVM-0071-230002)

Стриппер для коаксиального кабеля RG 58-59-62-6

Матрица для коаксиальных разъёмов RG 58-59-62-6, серия М210

Инструмент для зачистки коаксиального кабеля RG-58/59/62/6 (HT-322)

Стриппер для коаксиального кабеля для удаления наружной оболочки экрана и изоляции за один рабочий ход 3 ножа зачистка: RG 58 59 + 62 L-105 мм корпус из противоударного пластика блистер KN-166005SB

Инструмент для зачистки коаксиального кабеля RG-58, RG-59, RG-6 (ht-332) (etm12-4011)

Инструмент для зачистки коаксиального кабеля RG-58, RG-59, RG-6 (ht-332) (etm12-4011-4)

Разъем BNC для кабеля RG-58 обжимной

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабели радиочастотные коаксиальные rg 58с u

В группах

Кабели контрольные, управления и связи
— Кабели радиочастотные

Применение

Сфера применения кабеля RG довольно обширна и определяется его основным назначением — передача электрических сигналов с низкими потерями.

Перечень областей техники с применением коаксиального кабеля RG:

  • вещательные сети;
  • системы связи;
  • антенно-фидерные системы;
  • компьютерные сети;
  • системы дистанционного управления, контроля и измерений;
  • автоматические системы управления, производственные и научно-исследовательские системы;
  • системы автоматики и сигнализации;
  • каналы связи в любительской и бытовой технике;
  • видеосистемы наблюдения и объектного контроля;
  • каналы связи различных мобильных объектов (летательных аппаратов, судов и др.) и радиоэлектронных устройств;
  • осуществление связи между блоками и внутри блоков составляющих в радиоэлектронной аппаратуре;
  • военная техника и сопутствующие области спец назначения.

Помимо создания каналов по передаче сигнала, кабели небольшой длины могут применяться и в других целях:

  • согласующие и симметрирующие устройства;
  • кабельные линии задержки;
  • формирователи импульса и фильтры;
  • четвертьволновые трансформаторы.

Категории

Коаксиальный кабель RG подразделяется по категориям шкалы Radio Guide. Наиболее распространенные типы кабелей:

  • RG-213 и RG-8 — «Толстый Ethernet» (Thicknet). Кабель коаксиальный RG 213 (RG-8) с волновым номинальным сопротивлением 50 Ом. Стандарт 10BASE5;
  • RG-58 — «Тонкий Ethernet» (Thinnet), с волновым номинальным сопротивлением 50 Ом. Стандарт 10BASE2;
  • RG-58/U — центральный проводник выполнен сплошным;
  • RG-58A/U — центральный проводник выполнен многожильным;
  • RG-58C/U — кабель используется для военных целей;
  • RG-59 — кабель для телевизионных целей (Broadband/CableTelevision), с номинальным волновым сопротивлением 75 Ом. Кабель коаксиальный RG 59 является Российским аналогом РК-75-х-х («кабель радиочастотный»);
  • RG-6 — кабель для телевизионных целей (Broadband/CableTelevision), с номинальным волновым сопротивлением 75 Ом. У этой категории кабеля имеют некоторые разновидности, они характеризуют его тип и материал исполнения. Является Российским аналогом РК-75-х-х («кабель радиочастотный»);
  • RG-11 — кабель для магистральных линий, используется для больших расстояний (до 600 м). Благодаря полиэтиленовой внешней изоляции, его без проблем можно использовать в сложных условиях (колодцы, улица). Модификация этого кабеля, S1160 отличается наличием троса, который используется в качестве несущего элемента, кабель пробрасывается по воздуху (например, между строениями);
  • RG-62 — ARCNet, волновое сопротивление 93 Ом.

«Тoнкий» Ethеrnet

Когда-то был одним из наиболее распространённых кабелей для построения локальных сетей. Благодаря своим характеристикам, а именно диаметру в 6 мм и значительной гибкости, он может быть проложен практически в любых местах. Соединяются кабели между собой и с сетевой платой компьютера с помощью коннектора ВNC (Вayonet Nеill-Concеlman). Также существует соединение кабелей между собой при помощи прямого соединения (I-коннектора BNC). На неиспользуемых концах сегмента нужна установка терминаторов. По такому типу кабеля можно пересылать данные на скорости до 10 Мбит/сек. на расстояние около 185 м.

«Толстый» Ethеrnet

Данный кабель RG-11, толстый — диаметр его 11,7 мм, у него более толстый центральный проводник, чем у «тонкого Ethernet». Это обусловливает наличие двух существенных недостатков – он плохо гнётся и имеет достаточно высокую цену. Помимо этого, при подсоединении к компьютеру наблюдаются некоторые сложности — необходимо использование трансиверов АUI (Attаchment Unit Interfаce), которые присоединяются к сетевой карте с помощью ответвителя, пронизывающего кабель – так называемые «вампирчики». Но естественно есть у данного кабеля и достоинства. За счёт всё того же более толстого проводника передавать данные можно на расстояниях до 500 м, при этом максимально возможная скорость будет составлять 10 Мбит/с. В силу дороговизны и сложности установки этот кабель не получил достаточно широкого распространения, в отличии от RG-58. Иногда можно встретить иное название RG-8 – это «Желтый Ethеrnet» (англ. Yellоw Ethеrnet), так как исторически фирменный кабель имел жёлтую окраску (сейчас стандартным цветом является серый).

Характеристики коаксиальных кабелей RG

Тип Ом Материал изолятора pF емкость на метр Затухание в децибелах на 100м
10 Mhz 50 Mhz 100 mhz 200 Mhz 400 Mhz 1 Ghz 3 Ghz Диаметр, мм
RG-5 50 Esp PE 93,50 2,72 6,23 8,85 13,50 19,40 32,15 75,50 8,30
RG-6 75 Esp PE 61,60 2,72 6,23 8,85 13,50 19,40 32,15 75,50 8,50
RG-8 52 PE 97 1,80 4,27 6,23 8,86 13,50 26,30 52,50 10,30
RG-9 51 PE 98 2,17 4,92 7,55 10,80 16,40 28,90 59,00 10,70
RG-10 52 — 100 1,80 4,25 6,25 8,85 13,50 26,30 52,50 12,00
RG-11 75 Esp PE 67 2,18 5,25 7,55 10,80 15,80 25,60 54,00 10,30
RG-12 75 PE 67 2,18 5,25 7,55 10,80 15,80 25,60 54,00 12,00
RG-13 74 — 67 2,18 5,25 7,55 10,80 15,80 25,60 54,00 10,70
RG-14 52 — 98,40 1,35 3,28 4,60 6,55 10,20 18,00 41,00 13,90
RG-17 52 PE 67 0,80 2,05 3,15 4,90 7,85 14,40 31,10 22,10
RG-18 52 — 100 0,80 2,05 3,15 4,90 7,85 14,40 31,10 24,00
RG-19 52 — 100 0,55 1,50 2,30 3,70 6,05 11,80 25,30 28,50
RG-20 52 — 100 0,55 1,50 2,30 3,70 6,05 11,80 25,30 30,40
RG-21 53 — 98 14,40 30,50 47,70 59,00 85,30 141,00 279,00 8,50
RG-34 75 — 67 1,05 2,79 4,60 6,90 10,80 19,00 52,50 15,90
RG-35 75 — 67 0,80 1,90 2,80 4,15 6,40 11,50 28,20 24,00
RG-55 53,50 PE 93 3,94 10,50 15,80 23,00 32,80 54,10 100,00 5,30
RG-58 50 PE 93 4,60 10,80 16,10 24,30 39,40 78,70 177,00 5,00
RG-59 73 PE 69 3,60 7,85 11,20 16,10 23,00 39,40 87,00 6,20
RG-74 52 — 98 1,35 3,28 4,59 6,56 10,70 18,00 41,00 15,70
RG-122 50 — — 5,58 14,80 23,00 36,10 54,10 95,10 187,00 4,10
RG-142 50 PTFE 96 3,60 8,85 12,80 18,50 26,30 44,25 88,60 4,90
RG-174 50 PTFE 101 12,80 21,70 29,20 39,40 57,40 98,40 210,00 2,60
RG-177 50 — — 0,70 2,03 3,12 4,92 7,85 14,40 31,20 22,70
RG-178 50 — — 18,40 34,50 45,90 63,30 91,90 151,00 279,00 1,90
RG-179 75 — — 17,40 27,90 32,80 41,00 52,50 78,70 144,00 2,50
RG-180 95 — — 10,80 15,10 18,70 24,90 35,50 55,80 115,00 3,70
RG-187 75 — — 17,40 27,90 32,80 41,00 52,50 78,70 144,00 2,80
RG-188 50 — — 19,70 31,50 37,40 46,60 54,80 102,00 197,00 2,80
RG-195 95 — — 10,80 15,10 18,70 24,90 35,40 55,80 115,00 3,90
RG-196 50 — — 18,40 34,50 45,20 62,30 91,90 151,00 279,00 2,00
RG-212 50 — — 2,72 6,23 8,86 13,50 19,40 32,20 75,50 8,50
RG-213 50 PE 101 1,80 4,30 6,25 8,85 13,50 26,30 52,50 10,30
RG-214 50 PE 101 2,15 4,95 7,55 10,80 16,40 28,90 59,00 10,80
RG-215 50 PE 101 1,80 4,30 8,20 8,85 13,50 26,30 52,50 10,30
RG-216 75 PE 67 2,15 5,25 7,55 10,80 15,80 25,60 54,10 10,80
RG-217 50 — — 1,35 3,30 4,60 6,55 10,20 18,00 40,50 13,80
RG-218 50 — 96 0,80 2,05 3,10 4,90 7,85 14,40 31,20 22,10
RG-219 50 — — 0,80 2,05 3,10 4,90 7,85 14,40 31,20 24,00
RG-220 50 — 96 0,55 1,50 2,30 3,70 6,10 11,80 25,50 28,50
RG-221 50 — — 0,55 1,50 2,30 3,70 6,10 11,80 25,50 30,40
RG-222 50 — — 14,40 30,50 42,70 59,10 85,30 141,00 279,00 8,50
RG-223 50 PE 101 3,95 10,50 15,80 23,00 32,80 54,10 100,00 5,40
RG-302 75 — — 1,50 4,00 10,80 15,40 22,60 41,90 85,25 5,30
RG-303 50 — — 3,61 8,86 12,80 18,50 26,30 44,30 88,60 4,30
RG-316 50 — — 19,70 31,50 37,40 46,60 54,80 102,00 197,00 2,60

Примечания:
PE — полиэтилен
ESP PE — вспененный полиэтил
PTFE — тефлон (политетрафторэтилен)
RG-214 и RG-223 — двойной экран
