Элементы конструкции:

1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
   • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3,
   • для сечений от 6,0 кв.мм до 400 кв.мм – класс 2;
2. Изоляция из резины на основе натурального и бутадиенового каучуков,
   маркировка жил:
   • цветовая — счётная пара;
3. Обмотка из полиэтилентерефталатной плёнки;
4. Оболочка из резины на основе полихлоропрена.

Область применения:

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей — 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С. Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Изгибы кабеля при угле изгиба ±180±10° и диаметре згибов
равного 5 диаметрам кабеля ,не менее [число циклов]

Источник

кабели напряжения измерительные КН-064 (№97138800 — 0672200000217000182)

Статус исполнения

Где купить продукцию (услугу)?

Чтобы найти лучшую стоимость (опт или розница) на продукцию или услуги аналогичные «кабели напряжения измерительные КН-064»: опубликуйте закупку (спрос) на нашей бесплатной торговой площадке или попробуйте найти лучшую стоимость в прайс-листах организаций.

Так же есть возможность узнать расценки на оптовую закупку на данную группу товаров или услуг с помощью поиска по продукции (или, например, по коду ОКПД 2 27.32.13.199 Кабели, провода и другие проводники прочие на напряжение до 1 кВ, не включенные в другие группировки).
В данной закупке цена за единицу товара была 7 410 рублей в количестве 1 КОМПЛ.
Полную информацю по свойствам и параметрам продукции можно узнать из прилагаемой документации онлайн.

Документация к тендеру

Документы, выложенные по контракту

Где продавать?

Copyright © 2008-2022, TenderGURU: тендеры и закупки РФ и мира
Все права защищены. Полное или частичное копирование запрещено.
При согласованном использовании материалов сайта TenderGURU.ru необходима гиперссылка на ресурс.
Электронная почта: info@tenderguru.ru
Многоканальный телефон 8-800-555-89-39
с любого телефона из любого региона для Вас звонок бесплатный!
Или Вы можете связаться с нами в WhatsApp , Skype , Telegram

Портал отображает информацию о закупках, публикуемых в сети интернет
и находящихся в открытом доступе, и предназначен для юрлиц и индивидуальных предпринимателей,
являющихся участниками размещения государственного и коммерческого заказа. Сайт использует Cookie, которые нужны для авторизации пользователя.
На сайте стоят счетчики Яндекс.Метрика, Google Analytics и LiveInternet,
которые нужны для статистики посещения ресурса.

Источник

Кабель напряжения измерительный кн 064

Электропривод-М

Действия с Документом

Элементы конструкции:

1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
   • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3,
   • для сечений от 6,0 кв.мм до 400 кв.мм – класс 2;
2. Изоляция из резины на основе натурального и бутадиенового каучуков,
   маркировка жил:
   • цветовая — счётная пара;
3. Обмотка из полиэтилентерефталатной плёнки;
4. Оболочка из резины на основе полихлоропрена.

Область применения:

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей — 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С. Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Изгибы кабеля при угле изгиба ±180±10° и диаметре згибов
равного 5 диаметрам кабеля ,не менее [число циклов]

Оптический кабель, подвесной, самонесущий, диэлектрический

Производитель: Инкаб. Арт.: ДПТа-П-64А-7кН (ДПТа-П-64У-7кН)

Работаем с юридическими лицами (безнал. расчет)

Артикул производителя: ДПТа-П-64А-7кН

Модель: Оптический кабель, подвесной, самонесущий, диэлектрический ДПТа-П-64А-7кН ДПТа-П-64А-7кН

Краткое описание : Модель ДПТа-П-64А-7кН

ДПТа — подвесной самонесущий кабель

Кабели применяются для подвеса на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач, в том числе при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.

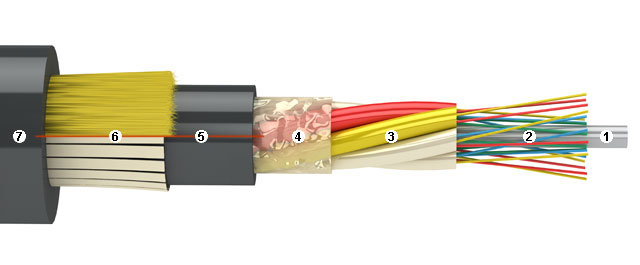

1. Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
2. Оптическое волокно.
3. Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
4. Межмодульный гидрофобный гель.
5. Промежуточная оболочка из полимерного материала.
6. Упрочняющие элементы (арамидные нити / стеклонити).
7. Защитный шланг из полимерного материала.
8. ПЭТ-лента (для спецконстркции ДОТ)
9. Водоблокирующие нити

ДПТ-Н — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение, не содержащего галогенов с низким дымовыделением.

ДПТ-нг — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, не содержащего галогенов с низким дымовыделением.

ДПТ-Э — оболочка кабеля изготавливается из трекингостойкого полимерного материала.

ДПТ в сухом исполнении — для вертикальной прокладки и удобства монтажа кабелей (гидрофобный заполнитель в сердечнике заменен сухими водоблокирующими материалами).

ДОТ — кабель облегченной конструкции (без промежуточной оболочки).

ДОТа / ДОТс в сухом исполнении — кабель облегченной конструкции (без промежуточной оболочки) с упрочняющими элементами (арамидные нити / стеклонити), межмодульный гидрофобный заполнитель заменен сухими водоблокирующими материалами.

Изготавливается по ТУ 3587-001-88083123-2010.

Рабочая температура	-60°С…+70°С
Температура монтажа	-30°С…+50°С*
Температура транспортировки и хранения	-50°С…+50°С
Минимальный радиус изгиба	не менее 20 диаметров кабеля
Срок службы	25 лет
Срок гарантийной эксплуатации	2 года
Минимальный радиус изгиба оптического волокна	не менее 3 мм (в течение 10 мин)

*Кабель ДПТа с МДРН свыше 35 кН предназначен для прокладки и монтажа при температуре не ниже минус 10°С

Основные технические параметры ДПТа

Раздавливающая нагрузка для всех кабелей группы ДПТ — 0,3 кН/см

Кабели волоконно-оптические для внешней прокладки Трансвок серии ОКБ

*Примечание:

Производитель оставляет за собой право вносить изменения в конструкцию кабеля без предварительного уведомления.

Кабели связи оптические, не распространяющие горение при одиночной прокладке, типа: ОКМС-Н, ОКЗ-Н, ОКП-Н, ОКБ-Н
(№ C-RU.АЯ46.В.97439) 07.06.2016
06.06.2021 Кабели связи оптические, не распространяющие горение при одиночной прокладке, типа: ОКБ-Н, ОКБ-Н. Ц, ОКЗ-Н. Ц
(№ C-RU.АЯ46.В.97432) 24.02.2016
23.02.2021

Волоконно-оптический кабель типа ОКБ с бронёй из круглых стальных проволок

Волоконно-оптический кабель типа ОКБ с бронёй из круглых стальных проволок

Применение.Применяется для прокладки в грунтах всех групп (категорий), в том числе скальных и подверженных мерзлотным деформациям, в кабельной канализации, трубах, блоках, туннелях, при пересечении болот и рек, а так же при наличии особо высоких требований по механической устойчивости.

Технические характеристики:

ОКБ	ОКБ-. Ц
Количество оптических волокон в кабеле, шт	2-128	2-16
Количество оптических волокон в одном модуле, шт	1-16	2-16
Типы оптических волокон по рекомендации ITU-T.	G.651, G.652.D, G.655
Номинальный наружный диаметр кабеля, мм	14,1 — 29,0
Температура транспортировки и хранения, °C	От -50 до +60
Температура эксплуатации, °C	От -40 до +70
Температура монтажа, °C	До -10
Расчётная масса кабеля, кг/км	325-2460
Допустимое растягивающее усилие, кН	7,0-80	7,0-30
Допустимое раздавливающее усилие, кН/см	4	3
Минимальный допустимый радиус изгиба, мм	20D
Срок службы	не менее 25 лет

Особенности:

• Модульная конструкция / конструкция с центральной трубкой (ОКБ-. Ц)
• Возможно изготовление кабеля с броней из стеклопластиковых прутков
• Центральный силовой элемент может быть выполнен из стеклопластикового прутка или троса покрытого полимерной оболочкой (кроме ОКБ-. Ц)
• Возможно изготовление с усиленной бронёй (ОКБу)
• Возможно изготовление внешней оболочки из полиэтилена не распростр. горение (ОКБ-НГ(В))
• Возможно изготовление любых длин по требованию заказчика
• Возможно изготовление кабеля для эксплуатации при температуре от -60 до 70 °C
• Маркировка погонного метра с точностью до 1%
• Стоек к повреждению грызунами
• Гарантия 5 лет с момента ввода в эксплуатацию, но не более 6 лет со дня поставки для ОКБ-Ц — 2 года со дня поставки

Оптический кабель ОКБ изготавливается в соответствии ТУ, сертифицирован в области пожарной безопасности и имеет декларацию о соответствии, зарегистрированную в Минсвязи РФ Кабель ОКБ в негорючем исполнении соответствует требованиям технического регламента о пожарной безопасности. Класс пожарной безопасности ПРГП-2(В)

Пример записи условного обозначения кабеля

Информация для заказа

При отсутствии на складе интересующей вас продукции, просим уточнять сроки поставки у наших менеджеров. Минимальная строительная длина для заказа — 1км.

Кабель оптический ДПТ-П-64У (2х8) (4х12)-6кН

Описание (PDF)

Кабели марки ДПТ применяются для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий передач, столбах освещения, энергообъектах, между зданиями и сооружениями. Также допускается использование при строительства ВОЛС в кабельной канализации, трубах (включая метод пневмопрокладки), блоках, тоннелях, коллекторах, по мостам и эстакадам.

Конструктивно представляет собой повив оптических модулей вокруг стеклопластикового прутка защищенный промежуточной полиэтиленовой оболочкой и слоем арамидных упрочняющих нитей, которые покрыты наружной оболочкой из полиэтилена средней плотности. Свободное пространство в оптических модулях и в сердечнике заполнено гидрофобным гелем.

Кабели марки ДПТ производства завода Инкаб аттестованы и рекомендованы к применению на объектах ОАО «ФСК ЕЭС России» и ОАО «Холдинг МРСК» для подвеса на высоковольтных ЛЭП до 500кВ (при соответствующем расчете точек подвеса).

Цена розничная, с НДС на 12.12.2021

158 661.60 руб.

Мелкий опт При заказе меньшей длины действует наценка. Обратитесь к оператору.	2 км
Оптовая скидка	5%
Цена оптовая, с НДС	150 728.52 руб.

Крупный опт При заказе меньшей длины действует наценка. Обратитесь к оператору.	4 км
Оптовая скидка	8%
Цена оптовая, с НДС	145 968.67 руб.

Цена розничная, без НДС на 12.12.2021

132 218.00 руб.

Мелкий опт При заказе меньшей длины действует наценка. Обратитесь к оператору.	2 км
Оптовая скидка	5%
Цена оптовая, без НДС	125 607.10 руб.

Крупный опт При заказе меньшей длины действует наценка. Обратитесь к оператору.	4 км
Оптовая скидка	8%
Цена оптовая, без НДС	121 640.56 руб.

Центральный склад ( МО, Домодедово )	0 км
Склад ЖБИ ( Москва )	0 км

Региональный склад ( Новосибирск )

0 км

Региональный склад ( Екатеринбург )

0 км

Допустимая растягивающая нагрузка, кН	6
Допустимая раздавливающая нагрузка, Н/см	300
Кол-во волокон	64
Тип волокон	G.652.D+G.657.A1
Производитель ОВ	Corning
Номинальный наружный диаметр ОК, мм	12,8
Мин. радиус изгиба ОК, мм	192
Рабочая температура, °С	-60…+70
Температура монтажа, °С	-30…+50
Транспортировка и хранение, °С	-60…+70
Срок службы, лет	25
Масса ОК, кг/км	125,8

ДПТ	—	тип кабеля
П	—	полиэтилен средней плотности
64	—	кол-во оптических волокон
У	—	тип оптических волокон (усовершенствованное одномодовое волокно, с расширенной полосой рабочих длин волн с пониженными затуханиями, соответствующее рекомендациям G.652D)
6кН	—	макс. допустимое растягивающее усилие
