Кабель КВВГ 19х1,5
Технические характеристики КВВГ 19*1,5
Вес кабеля КВВГ 19х1,5
Диаметр кабеля КВВГ 19х1,5
Общие технические характеристики КВВГ 19х1,5
Расшифровка КВВГ 19х1,5
Маркировка КВВГ 19х1,5
Конструкция КВВГ 19х1,5
Применение КВВГ 19х1,5
ГОСТ КВВГ 19х1,5
Кабель КВВГ 19х1,5
Условия продажи кабеля КВВГ 19х1,5
Технические характеристики кабеля КВВГ 19х1,5
Токовые нагрузки контрольного кабеля КВВГ 19х1.5
Расшифровка маркировки КВВГ 19х1,5
Конструкция контрольного кабеля КВВГ 19*1.5
Применение кабеля КВВГ 19х1,5
Результаты поиска: кввг-19х1,5

Кабель КВВГ 19х1,5

Количество жил	19 жил
Размер сечения	1,5 мм 2

Ваша заявка на кабель КВВГ 19х1,5 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики КВВГ 19*1,5

Вес кабеля КВВГ 19х1,5

Теоретический вес 1 километра КВВГ 19х1,5: 446,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля КВВГ 19х1,5 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на деревянные барабаны. Допускается наматывать небронированные кабели в бухты не более одной строительной длины или отрезка кабеля. Внутренний диаметр бухты должен быть не менее 12 диаметров кабеля по оболочке.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		150	300	350	700	1150	1650	2250	3700	3800	—	—	—

Диаметр кабеля КВВГ 19х1,5

Наружный диаметр кабеля КВВГ 19х1,5: 15,9 миллиметров

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Общие технические характеристики КВВГ 19х1,5

Расшифровка КВВГ 19х1,5

площадь поперечного сечения силовой жилы (мм 2 ).

КВВГ-ХЛ 19х1,5 — холодостойкое исполнение (температура эксплуатации до -60 °С)

КВВГ-Т 19х1,5 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка КВВГ 19х1,5

Кабель должен иметь отличительную маркировку изолированных жил. Маркировка жил должна быть цифровая или цветовая, обеспечивающая возможность определения каждой жилы при монтаже.

В основном преобладает КВВГ 19х1,5 с цветовой маркировкой жил, при заказе у производителя она выставляется по умолчанию. Цветовая маркировка состоит из основного — белого, красного/розового и синего/голубого.

В каждом отдельном повиве (ряду) кабеля должно быть по одной жиле красного и синего цветов — они стоят рядом и называются счетной парой, остальные белые. Счетная пара необходима для того, чтобы правильно определить жилу в нужном ряду, как указано на изображении справа.

Красным цветом обозначается направляющая жила, она предназначена для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Счетная жила — синяя, она предназначенная для нахождения искомой жилы, путем отсчета от нее.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель КВВГЦ 19х1,5 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.

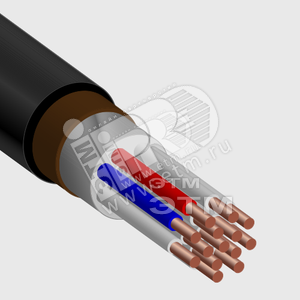

Конструкция КВВГ 19х1,5

1. Девятнадцать медных однопроволочных токопроводящих жил, с площадью поперечного сечения 1,5 мм 2
2. Изоляция из поливинилхлоридного пластиката (ПВХ)

Номинальная толщина изоляции 0.6 мм

Минимальная толщина изоляции 0.44 мм

Сопротивление изоляции 10 МОм

3. Оболочка из ПВХ пластиката

Толщина наружной оболочки 1,7 мм

Минимальная толщина наружной оболочки 1,345 мм

Применение КВВГ 19х1,5

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1 кВ
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

ГОСТ КВВГ 19х1,5

Ниже представлены государственные стандарты для КВВГ 19х1,5, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Кабель КВВГ 19х1,5

Наименование	Наличие	Цена опт с НДС	Дата обновления	Добавить в корзину
Кабель КВВГ 19х1,5	Под заказ	76.83 р.	11.02.2022	От 30 дней
Кабель КВВГнг(А)-LS 19х1.5 (м) Кавказкабель 060335495	2525	344.10 р.	18.02.2022	От 1 дня
КВВГнг(А)-LS 19х1,5	618	352.21 р.	18.02.2022	От 1 дня
Кабель контрольный КВВГ 19х1.5	Под заказ	94.85 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГнг(А) 19х1.5	Под заказ	95.01 р.	11.02.2022	От 30 дней
Кабель КВВГнг 19х1,5	Под заказ	97.41 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГнг 19х1.5	Под заказ	98.56 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГнг(А)-LS 19х1.5	Под заказ	100.39 р.	11.02.2022	От 30 дней
кабель КВВГнг(А) 19х1,5	Под заказ	110.96 р.	11.02.2022	От 30 дней
кабель КВВГнг(А)-LS 19х1,5	Под заказ	112.54 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ 19х1,5	Под заказ	115.21 р.	11.02.2022	От 30 дней
Кабель КВВГнг-LS 19х1,5	Под заказ	123.88 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ 19х1,5ок-0,66 ТРТС	Под заказ	174.58 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ 19х1.5 ТРТС	Под заказ	175.63 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ 19Х1.5 ТРТС	Под заказ	224.70 р.	11.02.2022	От 30 дней
Кабель КВВГз 19х1,5	Под заказ	261.27 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ-ХЛ 19х1.5 ТРТС	Под заказ	353.70 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ 19х1,5 ТРТС	Под заказ	370.71 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ 19х1.5 0.66 ТРТС	Под заказ	379.10 р.	11.02.2022	От 30 дней
Кабель контрольный КВВГ-ХЛ 19х1.5 660В	Под заказ	393.05 р.	11.02.2022	От 30 дней
. . . . . . . . . .

Условия продажи кабеля КВВГ 19х1,5

Купить кабель кввг 19х1,5 могут юридические и физические лица, оплата производится безналичным расчетом (перевод на расчетный счет компании ООО «ЭКС»), возможна оплата наличными через кассу в офисе (г Москва, улица Кусковская дом 20а), отгрузка производится на следующий день после поступления оплаты.

Цена кабеля КВВГ 19х1,5 зависит от общей суммы закупаемого товара, на сайте указана оптовая цена с учетом НДС, розничную стоимость и скидку на крупный опт уточняйте в отделе продаж по телефону +7(495)777-83-45. В корзине сайта, при оформлении заказа, можно ознакомиться с ценой учитывающей объем заказа.

Доставляем кабель кввг 19*1,5 по Москве и Московской области, в регионы РФ отправляем заказы транспортными компаниями по желанию заказчика.

КВВГ 19х1,5 — кабель контрольный с 19 медными жилами, сечением 1,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката. Кабель КВВГ 19*1.5 соответствует требованиям ГОСТ 1508-78.

Технические характеристики кабеля КВВГ 19х1,5

Вид климатического исполнения контрольного кабеля КВВГ 19х1.5 — УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГ 19*1,5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГ 19х1.5 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГ 19х1,5: 95,4 миллиметров
Прокладка контрольного кабеля КВВГ 19*1.5 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГ 19х1,5: 0,6 миллиметров.
Вес кабеля КВВГ 19х1.5: 0,51 килограмм в метре.
Класс пожарной безопасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГ 19*1,5: 15,9 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВВГ 19х1.5

Активное сопротивление жилы: 12,6 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВВГ 19х1,5

К — контрольный кабель.
В — изоляция из ПВХ пластиката.
В — оболочка из ПВХ пластиката.
Г — не имеет бронированного покрова.
19 — количество медных жил.
1,5 — сечение жил в квадратных миллиметрах.

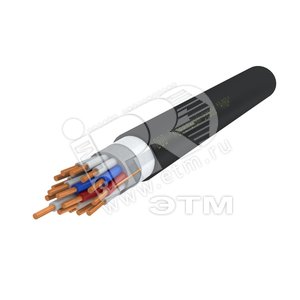

Конструкция контрольного кабеля КВВГ 19*1.5

1) Жила — медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция — из ПВХ пластиката различной расцветки, либо прономерованы жилы.
3) Оболочка — из ПВХ пластиката.

Применение кабеля КВВГ 19х1,5

Кабель контрольный КВВГ 19х1.5 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГ 19*1,5 прокладывают в каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
