Кабель вбшв 1х35ок 0 66

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,3 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката

Номинальная толщина оболочки шланга 1,8 мм

Минимальная толщина оболочки шланга 1,43 мм

Применение ВБбШв 1х35

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

ГОСТ ВБбШв 1х35

Ниже представлены государственные стандарты для ВБбШв 1х35, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Результаты поиска: Кабель ВБШв 1х35ок-0,66

Наличие в магазине:

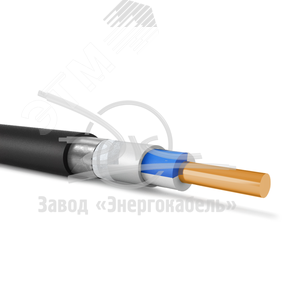

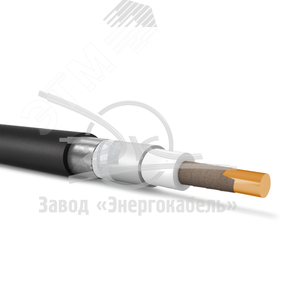

Кабель силовой FROSTLINE ВБШвнг(А)-FRХЛ 1х35ок-0,66 белый

Сделано в России

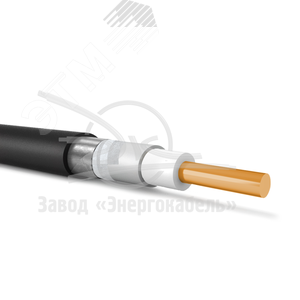

Кабель силовой FROSTLINE ВБШвнг(А)-ХЛ 1х35ок-0,66 белый

Сделано в России

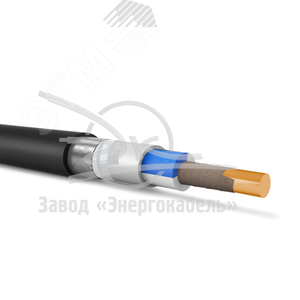

Кабель силовой FROSTLINE ВБШвнг(А)-FRХЛ 1х35ок(N)-0,66

Сделано в России

Кабель силовой FROSTLINE ВБШвнг(А)-ХЛ 1х35ок(N)-0,66

Сделано в России

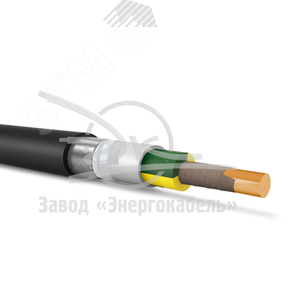

Кабель силовой FROSTLINE ВБШвнг(А)-FRХЛ 1х35ок(PE)-0,66

Сделано в России

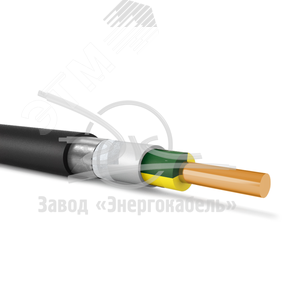

Кабель силовой FROSTLINE ВБШвнг(А)-ХЛ 1х35ок(PE)-0,66

Сделано в России

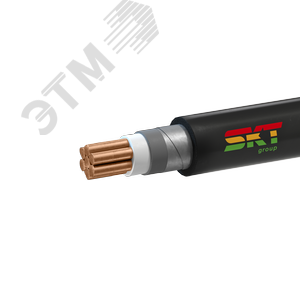

Кабель силовой ВБШвнг(А)-ХЛ 1х35ок-0,66 ТРТС

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабель ВБШв 1х35

Условия поставки кабеля ВБШв 1х35

Кабель ВБШв 1*35 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБШв 1х35 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный кабель ВБШв 1*35 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВБШв 1х35 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

ВБШВ 1х35 — кабель силовой бронированный с 1 медными жилами, сечением 35 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 1х35

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов — до 98%.
Прокладка и монтаж кабеля ВБШВ 1х35 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 1х35 не менее 133,92 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 1х35 по трассе прокладки не должны превышать 1750 Ньютонов.
Масса кабеля бронированного ВБШВ 1х35 — 0,53 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 1х35 — 14,88 миллиметров.

Расшифровка маркировки ВБШВ 1х35

В — Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв — Оболочка из поливинилхлоридного пластиката.
1 — количество медных токопроводящих жил.
35 — сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) — жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) — жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) — Номинальное напряжение 1000 Вольт.
(0,66) — Номинальное напряжение 660 Вольт.

Конструкция кабеля ВБШВ 1х35

1) Жила — медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция — из поливинилхлоридного пластиката.
3) Внутренняя оболочка — из поливинилхлоридного пластиката.
4) Броня — из двух стальных оцинкованных лент.
5) Внешняя оболочка — из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 1х35

Кабель силовой медный бронированный ВБШВ 1х35 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 1х35 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
