Кабель цскл 3х120 6

Кабель ЦСКл 3х120 — 6 кВ

Номинальное переменное напряжение	6 кВ
Количество жил	3 жилы
Сечение размер	120 мм 2

Технические характеристики ЦСКл 3*120

Вес кабеля ЦСКл 3х120

Теоретический вес 1 километра ЦСКл 3х120: требует уточнения.

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на барабаны.

Диаметр кабеля ЦСКл 3х120

Наружный диаметр кабеля ЦСКл 3х120: требует уточнения.

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ЦСКл 3х120

Токовая нагрузка ЦСКл 3х120

Длительно-допустимые токовые нагрузки

Мощность ЦСКл 3х120

Максимальная мощность кабеля ЦСКл 3х120 при прокладке не расчитывается, так как это значение является не целесообразным для 6кВ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• токовые нагрузки даны для переменного тока;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт;
• при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,1.

Ток короткого замыкания ЦСКл 3х120

Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Продолжительность протекания тока короткого замыкания не должна превышать 4 с.

Источник

Кабель ЦСКЛ 3х120

•

•

Вы можете отправить заявку с реквизитами на почту info@kabel-s.ru

* Предварительная цена при оптовом заказе. Цены и наличие указанные на сайте не являются публичной офертой. Цена зависит от количества, производителя и сроков поставки продукции. Для уточнения цены и наличия в вашем городе обращайтесь в отдел продаж.

Описание кабеля ЦСКЛ 3х120

Кабель ЦСКЛ 3х120 относится к медным силовым кабелям с бумажной изоляцией, рассчитанных на напряжение переменного тока 6-10кВ, частота 50ГЦ. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивлении бумажный кабель с медными жилами будет весить в 2 раза больше такого же кабеля с алюминиевыми.

Отличительной особенностью медного кабеля ЦСКЛ 3х120 является особая нестекающая пропитка. У кабелей с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах (в данном случае от -50 до +50) состав не перемещается. Нестекающая пропитка получается при добавлении церезина, вещество получаемого из нефти. Благодаря этому не происходит разгерметизация кабеля.

В кабеле ЦСКЛ 3х120 предусмотрена металлическая оболочка.В отличии от алюминиевой оболочки свинцовая менее прочная и устойчивая к механическим нагрузкам. Однако её преимущество заключается в том, что свинец более устойчив к агрессивным средам. Поэтому кабель со свинцовой оболочкой допустимо применять во влажных почвах, под водой с повышенной концентрацией щелочи

В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям.

Расшифровка силового кабеля ЦСКЛ 3х120

• Ц — Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• С — Свинцовая оболочка
• К — Броня из круглых стальных оцинкованных проволок
• л — В подушке под броней имеется слой из пластмассовых лент

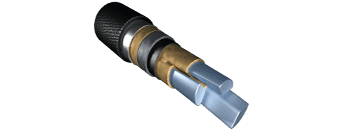

Элементы конструкции кабеля ЦСКЛ 3х120

1. медные жилы;
2. пропитанная бумажная изоляция;
3. заполнение из бумажных жгутов;
4. поясная пропитанная бумажная изоляция;
5. экран из электропроводящей бумаги (от 6 кВ и более);
6. свинцовая оболочка;
7. подушка из битума, пленки ПВХ, крепированной бумаги и кабельной пряжи;
8. броня из стальных оцинкованных проволок;
9. наружный покров из волокнистых материалов

Область применения кабеля ЦСКЛ 3х120

Особенность кабеля ЦСКЛ 3х120 с нестекающей пропиткой заключается в том, что его можно использовать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Благодаря стойкости к растягивающим усилиям кабель можно прокладывать на вертикальных участках и в специфичных грунтах: насыпных, болотистых, пучинистых, мерзлых.

Основное назначение ЦСКЛ 3х120- это кабель для подводной прокладки. Кабель ЦСКЛ 3х120 целесообразно использовать при наличии растягивающих нагрузок. Сегодня все чаще используют импортные аналоги.

В холодное время года монтаж кабеля ЦСКЛ 3х120 не осуществляют при отрицательных температурах.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года

Цена кабеля ЦСКЛ 3х120

Компания Кабельные системы осуществляет продажу кабеля ЦСКЛ по низким ценам и доставляет продукцию в любой регион страны. Благодаря слаженной работе с производителями и собственной сети автофилиалов наша организация конкурента на рынке кабельной продукции. Мы ценим время и экономим затраты своих клиентов.

Источник

Купить кабель ЦСКл 3х120

Гарантия

Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.

Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.

Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.

Гарантия качества

Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.

На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.

Доставка и оплата

Компания «Рукабель» принимает оплату следующими способами:

1. 1. Оплата картой на сайте (для физлиц).
2. 2. Оплата по квитанции наличным или безналичным расчетом (для физлиц).
3. 3. Безналичная оплата на наш расчетный счет (для юрлиц).

С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.

Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:

1. 1. Самовывоз из нашего офиса.
2. 2. Доставка нашим транспортом.
3. 3. Доставка курьерской службой.
4. 4. Услуги транспортной компании.

Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).

Честная цена

Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!

Хотите узнать по марке ЦСКл 3х120-6 больше?

• номинальное напряжение
• строительная длина
• минимальный радиус изгиба
• гост
• сопротивление изоляции и токопроводящих жил
• длительно / предельно допустимые токовые нагрузки (длительный ток)
• активное и индуктивное сопротивление
• внешний / наружный диаметр
• вес, масса кабеля кабеля ЦСКл 3х120-6

Кабель ЦСКл 3х120-6 (мн) и ЦСКл 3х120-6 (мп) — является аналогом ЦСКл 3х120-6.
Данные индексы означают, что жилы кабеля ЦСКл 3х120-6 изготовлены в многопроволочном исполнении.

Мощность кабеля ЦСКл 3х120-6

Напряжение ЦСКл 3х120-6

Рассчитать напряжение для кабеля ЦСКл 3х120-6 поможет наш технический консультант.
Возможно исполнение кабеля ЦСКл-Т 3х120-1 — тропическое исполнение
Кабель ЦСКл 3х120-6 при производстве имеет все необходимые сертификаты и паспорта качества.

• Диаметр: 55,5
• Количество жил: 3
• Сечение жил: 120
• Материал жилы: медь
• Материал изоляции: бумажная пропитанная
• Материал оболочки: свинец
• Вольтаж: 6

Производители

Вы можете оставить заявку через форму заявки, заказать звонок или напрямую связаться с нашими менеджерами по указанным на сайте номерам телефонов.

После оформления заявки с менеджером, вы получите расчетный счет и по указанным в нем реквизитам сможете совершить оплату в любом банке Российской Федерации, как в самом отделении, так и через личный кабинет. Так же, заказ по реквизитам можно оплатить через платежные системы (Ю-Money, Киви-кошелек).

При покупке кабельной продукции у нас, вы получаете гарантию от завода-изготовителя и все сопутствующие документы о приобретении кабеля.

Вы можете отправить заявку или позвонить менеджеру

Если марка кабеля, которую вы заказываете, подлежит обязательной сертификации, то вместе с кабелем вы получите: Сертификат качества кабеля, паспорт качества на кабель и оригиналы отгрузочных документов.

Медь более устойчива к коррозии и перегибам, обладает большей токопроводимостью. Алюминий менее прочен к изгибам, нуждается в большем сечении жил для тех же нагрузок, но значительно дешевле. Поэтому, алюминий имеет смысл применять, если линия прокладывается на длинные расстояния и вне помещений. В остальных случаях рекомендуется применять медные кабели и провода.

Провод состоит из одной или нескольких скрученных жил, поверх которых наложена легкая изоляция или обмотка. Кабель – это несколько изолированных проводов, объединенных в одну защитную оболочку.

ПВХ дешевле, меньше разрушается под солнечными лучами и обладает большей твердостью. Сшитый полиэтилен выдерживает большие перепады температур, более гибок и устойчив к истиранию.

Негорючие кабели кабели (индекс нг) не распространяют горения при перегреве и замыканиях, если прокладываются рядом пучками: они могут плавиться, но не будут гореть.

Бездымные (нг-LS) имеют свойства негорючих и дополнительно, производят меньше дыма при воздействии высоких температур.

Огнеупорные кабели (нг-FRLS) обладают свойствами бездымных и дополнительным слоем слюдосодержащей ленты поверх жилы, благодаря чему выдерживают воздействие огня до 8 часов. На эти же 8 часов они сохраняют работоспособность даже при полном оплавлении наружной оболочки.

Отличие – в материале оболочки. В кабелях «FRLS» оболочка изготовлена из ПВХ-пластиката пониженной горючести с низким дымо- и газовыделением. А в кабелях «FRHF» – из безгалогенной полимерной композиции. При этом эксплуатационные характеристики кабелей и показатели пожарной безопасности тоже отличаются.

Мы предоставляем систему скидок для постоянных клиентов и при оптовых закупках. Точную информацию вы сможете получить, связавшись с менеджером.

Источник

ЦСКл 3*120-6

Купить ЦСКл 3*120-6 по самым низким ценам в компании «Клайв». Вся продукция в наличии на складе в Москве. Поставляемый ЦСКл 3*120-6 имеет все необходимые сертификаты качества. Мы осуществляем доставку по всей России. Подробную информацию по доставке ЦСКл 3*120-6 можно посмотреть в разделе «Доставка».

Элементы конструкции ЦСКл 3х120-6:

1.Медная токопроводящая жила:
• однопроволочная сечением 25-50 кв.мм — «ож»,
• многопроволочная сечением 25-240 кв.мм;
2.Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3.Заполнение из бумажных жгутов;
4.Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5.Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6.Свинцовая оболочка;
7.Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
8.Броня из стальных оцинкованных проволок;
9.Наружный покров из волокнистых материалов.

Область применения ЦСКл 3х120-6:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в воде, если в процессе эксплуатации подвергаются значительным растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦСКл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы ЦСКл 3х120-6 — не менее 30 лет.

Сечение основных жил, кв. мм	Строительная длина, м
до 70	300-450
95 и 120	250-400
150 и более	200-350

Характеристики кабеля ЦСКл 3х120-6

• Вес, кг: 10711
• Диаметр, мм: 55.5
• ГОСТ: ГОСТ 18410-73
• Сечение, мм 2 : 120

Хотите узнать про Кабель ЦСКл 3х120-6 больше?

Наши технические специалисты оперативно ответят на интересующие Вас вопросы. Такие как:

• расчетная масса кабеля
• наружный (внешний) диаметр
• строительная длина
• минимальный радиус изгиба
• сопротивление изоляции и токопроводящих жил
• длительно / предельно допустимые токовые нагрузки (длительный ток)
• активное / индуктивное сопротивление
• помогут рассчитать мощность кабеля (ток), номинальное напряжение

Кабель ЦСКл 3х120-6 при производстве имеет все необходимые сертификаты и паспорта качества.
