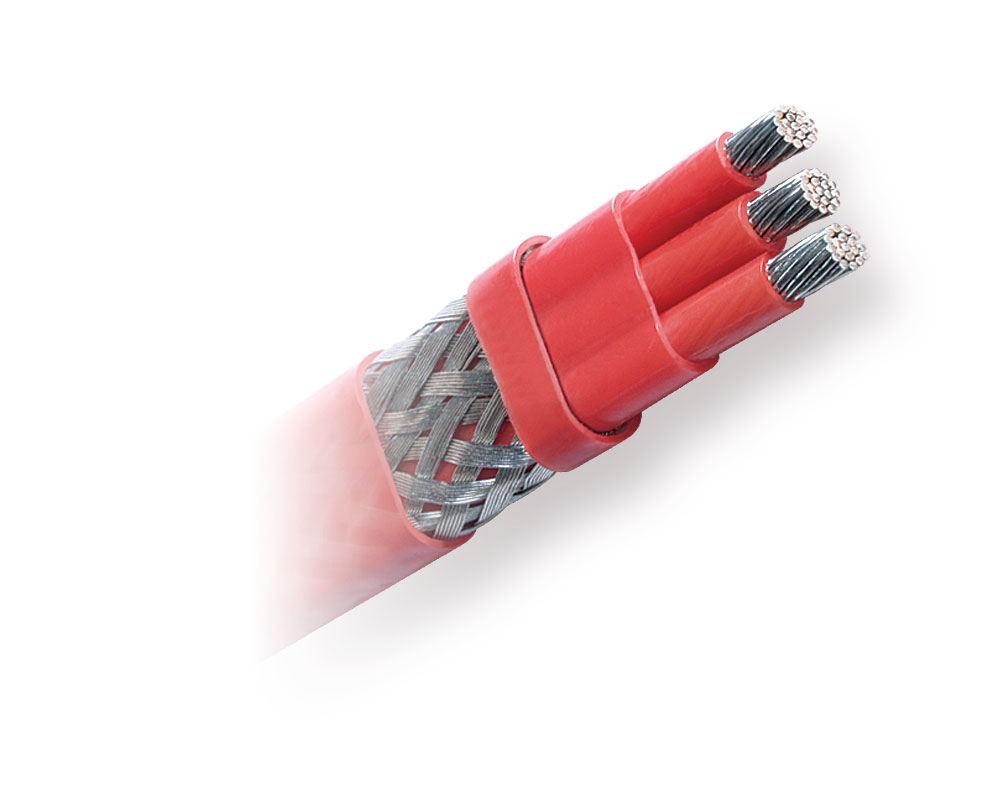

Резистивные греющие кабели Thermon TEK, HTEK

Кабель нагрева ТЕК (НТЕК) — это современное высокоэффективное электротехническое изделие, которое находит широкое применение в промышленности. Основная функция кабеля ТЕК — это поддержание температурной стабильности, либо защита от низкой температуры окружающей среды протяженных технологических и транспортных трубопроводов.

Резистивные кабели нагрева ТЕК и НТЕК реализуют возможности последовательного сопротивления. Они незаменимы в нагревательных цепях большой протяженности, превышающей предельную длину цепи резистивного кабеля параллельного сопротивления. При этом для питания нагревательной цепи протяженностью не более 3 658 метров достаточно одной точки.

Для цепей последовательного сопротивления кабелей нагрева ТЕК и НТЕК характерна стабильная удельная мощность тепловыделения по всей их протяженности без падения напряжения.

Эксплуатация кабелей нагрева ТЕК и НТЕК допустима в общепромышленных зонах и в условиях взрывоопасных производств.

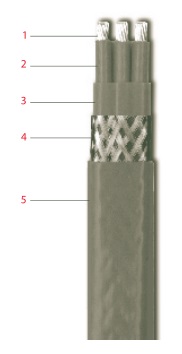

Конструкция кабеля TEK, HTEK

1 — Нагревательные жилы (2 или 3)

2 — Диэлектрическая изоляция из фторопласта

3 — Общая оболочка из фторопласта

4 — Медная никелированная оплетка

5 — Фторополимерная оболочка обеспечивает дополнительную защиту кабеля и оплетки от воздействия химически активных или коррозионых сред

Примечания

• Конкретное напряжение зависит от длины цепи и других параметров задания.
• Ограничения удельной мощности связаны с поддерживаемой температурой.
• Нагревательные кабели TEK (HTEK) разрешены для применения во взрывоопасных зонах в указанных температурных классах при стабилизированном дизайне.

Характеристики кабеля TEK

Рабочее напряжение, до	750 В
MAX температура поддержания	121°С
MAX температура непрерывного воздействия в выключенном состоянии	250°С
MIN температура монтажа	— 60°С
MIN радиус изгиба: — при -15°С — при -60°С	22 мм 32 мм
Температурный класс (при стабилизированном дизайне или применении ограничителей температуры)	T2. Т6

Характеристики кабеля HTEK

Рабочее напряжение, до	750 В
MAX температура поддержания	204°С
MIN температура непрерывного воздействия в выключенном состоянии	260°С
MIN температура монтажа	— 60°С
MIN радиус изгиба: при — 15°С при — 60°С	22 мм 32 мм
Температурный класс (при стабилизированном дизайне или применении ограничителей температуры)	T2 . Т6

Стабилизированный дизайн

Поддерживаемая температура находится в прямой зависимости от мощности тепловыделения кабелей ТЕК и НТЕК. Стабильность температурного класса обеспечивает возможность использования кабелей последовательного сопротивления в условиях высокой взрывоопасности, не используя при этом температурные ограничители. Выделяемая тепловая мощность опредляется совокупностью параметров эксплуатации: напряжением источника питания, электрически сопротивлением участка кабеля, температурой окружающей среды и т.д.

Основные принадлежности

Для подключения электропитания необходимо использовать либо вводную коробку Terminator ZP-M, либо коммутационный набор с кабелем холодного ввода комплектная заводская сборка или монтаж непосредственно на объекте.

Концевая заделка кабелей устанавливается на кабели нагрева ТЕК и НТЕК в обязательном порядке. Необходимые для этого комплектующие предлагаются в заводской сборке либо в виде набора для установки оконцевания во время монтажных работ.

Варианты кабелей TEK

Артикул по каталогу		Удельное сопротивление проводника при 20°С	Сечение проводника (мм 2 )
2 проводника	3 проводника	Ом/м
TEK 2C30	TEK 2C30	0.01305	0,82 мм 2
TEK 2C40	TEK 3C40	0.01492	1,3 мм 2
TEK 2C50	TEK 3C50	0.009449	2,1 мм 2
TEK 2C60	TEK 3C60	0.005945	3,3 мм 2
TEK 2C70	TEK 3C70	0.003478	5,3 мм 2

Варианты кабелей HTEK

Артикул по каталогу		Удельное сопротивление проводника при 20 °С	Сечение проводника (мм 2 )
2 проводника	3 проводника	Ом/м
HTEK 2C30	HTEK 2C30	0.01305	0,82 мм 2
HTEK 2C40	HTEK 3C40	0.01492	1,3 мм 2
HTEK 2C50	HTEK 3C50	0.009449	2,1 мм 2
HTEK 2C60	HTEK 3C60	0.005945	3,3 мм 2
HTEK 2C70	HTEK 3C70	0.003478	5,3 мм 2

Характеристика аппарата защиты

MAX возможная длина кабеля последовательного сопротивления ТЕК определяется электрическим сопротивлением выбранной модификации кабеля и величиной напряжения электропитания. Оборудование электрозащиты (в том числе заземление, защита от короткого замыкания и от поражения людей электрическим током) основывается на действующих нормативах для электротехнических устройств ПУЭ и др.

Наборы для оконцевания и сращивания

Подключение к источнику питания кабелей нагрева ТЕК и НТЕК осуществляется либо через коммутационную коробку Terminator ZP-M, либо посредством кабеля холодного ввода. Концы кабеля муфтируются специальной концевой заделкой. Сращивание отрезков кабеля до нужной длины выполняется с использованием стандартных наборов линейного сращивания. Эти коммутационные сборки могут выполняться в заводских условиях и поставляться с кабелем в готовом виде либо предоставляться как наборы комплектующих для заделки непосредственно на объекте.

Подключение к силовой установке

Набор комплектующих состоит из крученых никелированных проводников из меди в фторопластовой изоляции, заземляющего провода, обжимных муфт, изоленты и герметика. Для защиты проводов предлагается отрезок стального гибкого металлорукава с сальником М20 на конце. Сечение проводов и их количество выбираются в зависимости от параметров кабеля нагрева ТЕК (НТЕК).

Комплект для концевой заделки

Набор для оконцевания кабеля нагрева состоит из клеммников, изоленты, герметика, заземляющих контактов и защитного кожуха из нержавеющей стали.

Линейное сращивание кабеля

Для сращивания отрезков кабеля используется специальный набор комплектующих, который состоит из клеммников для проводов, соединителя оплетки заземления, изоленты, герметика и защитного нержавеющего кожуха. Диаметр кожуха зависит от количества и сечения проводов, поверх него накладывается теплоизоляция.

Terminator ZP-M

Коммутационный блок Terminator ZP-M используется для подключения питания, линейной коммутации либо концевой заделки кабелей. Клеммные колодки, оборудованные медными никелированными зажимами, обеспечивают надежное электрические соединение и исключают коррозионные процессы. С использованием блока отпадает необходимость в кабеле холодного ввода.

Источник

Греющий кабель THERMON TEK-3C70

Технические характеристики

Мощность, Вт/м.п.	70
Назначение	Для защиты от замерзания трубопроводов и емкостей. Для поддержания технологических температур до 101°С.
Длина катушки, м.п.	200
Температура нагрева, °С	101
Тип греющего кабеля	Двужильный экранированный кабель с фторполимерной внешней оболочкой
Страна производства	США
Гарантия, лет	2

Нагревательные кабели последовательного сопротивления постоянной мощности TEK для поддержания температуры или защиты от замерзания протяженных линий используются в тех ситуациях, когда длина цепи превышает ограничения, существующие для нагревательных кабелей параллельного сопротивления. Питание нагревательных цепей длиной до 12 000 футов (3 658 м) может осуществляться из одной точки подвода питания. Последовательное сопротивление цепи нагревательного кабеля TEK обеспечивает стабильную выходную мощность из расчета Вт/фут по всей длине кабеля без падения напряжения.

Защита от замерзания для протяженных трубопроводов

Поддержание рабочей температуры протяженных трубопроводов

Без очистки паром

Сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах

Технические характеристики
Мощность, Вт/м.п.	70
Назначение	Для защиты от замерзания трубопроводов и емкостей. Для поддержания технологических температур до 101°С.
Длина катушки, м.п.	200
Температура нагрева, °С	101
Тип греющего кабеля	Двужильный экранированный кабель с фторполимерной внешней оболочкой
Страна производства	США
Гарантия, лет	2
