Кабельная сборка N-male — 10 метров 5D-FB — SMA-male
Кабельная сборка 5D-FB длиною 10 метров с напаянными разъемами N-male (вилка) и SMA-male (вилка) для соединения радиооборудования с антеннами и другими устройствами.
Кабельной сборкой называется отрезок кабеля с установленными разъемами необходимого типа. Наш магазин предлагает разнообразные готовые сборки, не требующие дополнительной работы по пайке и монтажу коннекторов.
Кабель 5D-FB характеризуется низким затуханием, благодаря чему он широко применяется для прокладки трасс протяженностью до 20 м. Диаметр внешней оболочки составляет 7,5 мм, центрального проводника — 1,8 мм.
N-разъем является одним из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Благодаря высокой прочности корпуса и крепкому резьбовому соединению, N-разъем заслужил исключительно положительную репутацию среди инженеров и радиолюбителей. Подавляющее большинство антенн и репитеров, представленных сегодня на рынке, оснащаются именно этим разъемом.
В свою очередь, SMA — компактный ВЧ-коннектор, устанавливаемый преимущественно на роутерах, стационарных GSM-телефонах, автомобильных репитерах и других малогабаритных устройствах.
Кабельные сборки 5D-FB с разъемами N-male и SMA-male широко применяются в системах усиления сотовой связи и интернета для подключения репитера к внешней антенне. Использование компактного SMA-разъема позволяет существенно уменьшить диаметр отверстия, которое необходимо проделать в стене или раме стеклопакета для прокладки кабеля. Также эти кабельные сборки используются для подключения к принимающим антеннам роутеров, GSM-телефонов и GSM-шлюзов.
Кабельные сборки изготавливаются и тестируются инженерами нашего магазина и отличаются высоким качеством и долговечностью. Монтаж центрального проводника производится пайкой, а самих разъемов — обжимом. Коннекторы на кабельных сборках нашего производства не «разбалтываются» и не сползают. Использование высококачественных комплектующих гарантирует надежный контакт и минимальные потери сигнала.
По запросу нашими инженерами может быть изготовлена кабельная сборка произвольной длины.
Источник
Кабельная сборка VEGATEL 5D/FB Titan N-male — SMA-male 10м R08462
- Волновое сопротивление: 50 Ом
- Материал: CCA (алюминий плакированный медью)
- Упаковка: намотка
- Количество жил: 1 шт
Все характеристики
Спишите до 662 р. бонусами Начислим 16 бонусов
- Самовывоз: 27 февраля, после 09:00, в 44 магазинах
- Курьером: 27 февраля, от 190 р.
Кабельная сборка VEGATEL 5D/FB Titan N-male — SMA-male 10м R08462 предназначена для соединения элементов системы усиления сигнала сотовой связи.
Кабель 5D-FB характеризуется низким затуханием, благодаря чему он широко применяется для прокладки трасс протяженностью до 20 м. Диаметр внешней оболочки составляет 7,5 мм, центрального проводника — 1,8 мм.
N-разъем является одним из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Благодаря высокой прочности корпуса и крепкому резьбовому соединению, N-разъем заслужил исключительно положительную репутацию среди инженеров и радиолюбителей. Подавляющее большинство антенн и репитеров, представленных сегодня на рынке, оснащаются именно этим разъемом.
В свою очередь, SMA — компактный ВЧ-коннектор, устанавливаемый преимущественно на 3G/4G-роутерах, стационарных GSM-телефонах, автомобильных репитерах и других малогабаритных устройствах.
Источник
Кабельная сборка 5D-FB Titan (N-male — SMA-male)
Сравнить Добавить к сравнению
Кабельная сборка 5D/FB Titan (N-male-SMA-male) — предназначена для соединения элементов системы усиления сигнала сотовой связи.
Гарантия — 1 год.
Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.
| № | Наименование | Кол-во |
| 1 | Кабель Titan 5D-FB | от 1 до 50 м. |
| 2 | Разъем VEGATEL N-111/5D | 1 шт. |
| 3 | Разъем VEGATEL SMA-male/5D | 1 шт. |

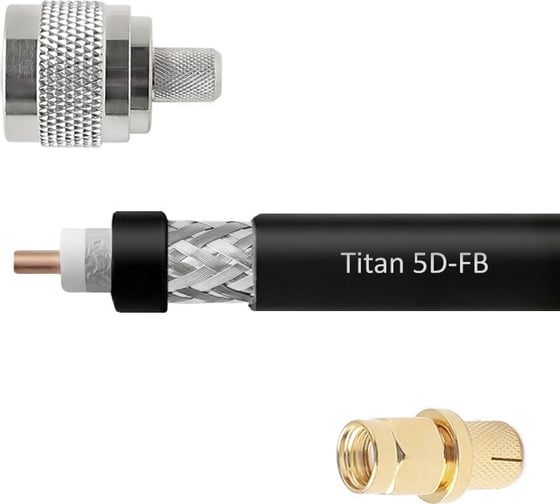

Кабель Titan 5D-FB
| Параметр | Значение |
| Сопротивление | 50±2 Ом |
| Погонная емкость | 81,69 пФ/м |
| Коэффициент укорочения | 1,23 |
| Диаметр центральной жилы | 1,8 мм |
| Материал центральной жилы | CCA * |
| Диаметр диэлектрика | 5,0 мм |
| Материал диэлектрика | FPE * |
| Внешний диаметр оболочки | 7,5 мм |
| Материал оболочки | PVC * |
| Основной экран | DF * |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 120*0.14 |
| Плотность оплетки | 85% |
| Вес нетто | 58 кг/км |
| Габариты катушки | Ø30 х 25 см |
| Упаковка | бухта 200 м |
| Температура эксплуатации | от -40℃ до +75℃ |
| Температура инсталляции | от -25℃ до +50℃ |

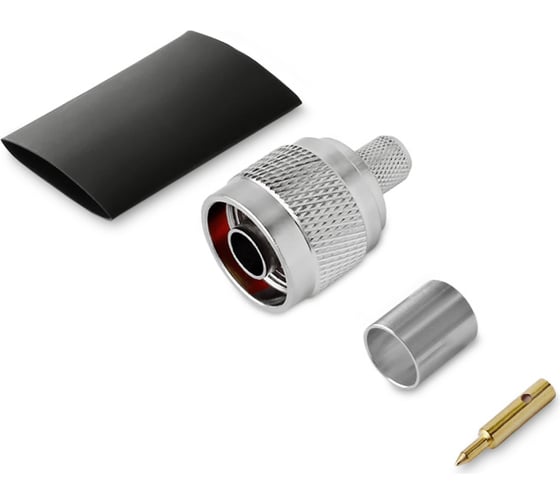

Разъем VEGATEL N-111/5D
| Параметр | Значение |
| ВЧ разъем | N-111/5D |
| Серия | N |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 40 г. |

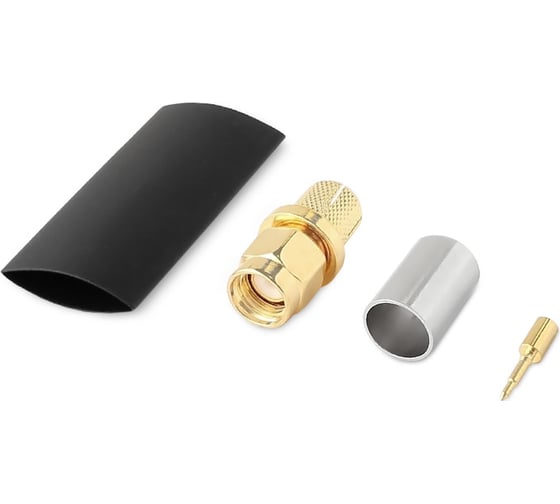

Разъем VEGATEL SMA-male/5D
| Параметр | Значение |
| ВЧ разъем | SMA-male/5D |
| Серия | SMA |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот | до 18 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | нитрид титана |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Способ крепления | кабельная вилка |
| Вес | 25 г |
CCA — омедненный алюминий
FPE — физически вспененный полиэтилен
PVC — поливинилхлорид
DF — двухсторонняя алюминиевая фольга на лавсановой основе
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 150 | 7,4 | 1200 | 23,0 |
| 450 | 13,5 | 1800 | 28,9 |
| 800 | 18,6 | 1900 | 29,8 |
| 900 | 19,7 | 2450 | 34,4 |
