ПВХ (поливинилхлорид) синтетическое вещество обладает гибкостью, прочностью, имея высокое электрическое сопротивление, является хорошим диэлектриком. Применяя различные добавки, получают ту или иную степень мягкости и эластичности. Полученное вещество называется ПВХ пластикат. При производстве кабелей используется как изолирующий материал. На токонесущую жилу, при высокой температуре, накладывается изоляция (ПВХ пластикат). Затем жилы охлаждаются и скручиваются, сверху оболочка из ПВХ пластиката.
Маркировка кабеля АВВГнг, расшифровывается следующим образом:
1. А – алюминиевая жила.
2. ВВ – изоляция и оболочка выполнены из ПВХ пластиката.
3. Г – отсутствие защитной оболочки.
4. НГ – изоляция и оболочка кабеля из негорючего ПВХ пластиката.
Присутствие в маркировке буквы Т, означает, что кабель предназначен для эксплуатации в тропических климатических условиях, и невосприимчив к влиянию грибковой плесени. Если в маркировке отсутствует буква А, означает, что в кабеле медные токонесущие жилы. В кабеле токонесущая жила может состоять из одного провода, или многопроволочная. Сечение токонесущей однопроволочной медной жилы в кабеле 1.5 – 25 мм2, многопроволочной 16 мм2 до 50 мм2. Алюминиевая жила в кабеле, может быть сечением от 2,5 мм2 до 30 мм2, а многопроволочная жила 50 мм2.
Количество жил в кабеле, от одной до пяти. Изоляция жил имеет отличительную расцветку. Нулевой провод всегда голубого цвета. Заземляющий провод имеет два цвета в виде жёлтой и зелёной полосы.
Применяется в силовых линиях с напряжением до 1кВ. ПВХ изоляция не горит, с низким уровнем газо- и дымовыделения, устойчива к химическим воздействиям и агрессивной среде. Рабочий температурный диапазон от -50° C до +50° C. Благодаря этим качествам кабели с ПВХ изоляцией широко применяются при монтаже силовых линий в промышленных и жилых зданиях, в помещения с влажностью до 90%. Некоторые марки кабеля, имеющие малый радиус изгиба, хорошо зарекомендовали себя при проведении монтажа электропроводки в помещениях многоквартирных домов.
Допускается использование кабелей с ПВХ изоляцией в проведении линий на открытом пространстве, или укладка в земле. Рабочая длина, не должна превышать 200м. Кабель с ПВХ изоляцией имеет низкую защищённость от механических повреждений и не выдерживает больших усилий на растяжение, поэтому в большинстве своём применяется для стационарного монтажа (укладка в трубах, кирпичных и бетонных стенах). Применим как для внутренней, так и наружной, вертикальной и горизонтальной проводки. Кабели с ПВХ изоляцией разрешены для проводки в пожаро- и взрывоопасных помещениях.
Добавление в поливинилхлорид особых химических элементов, позволяет производить изоляционный ПВХ пластикат негорючий и не выделяющий галогенов. В маркировке кабеля должно присутствовать обозначение НГ-LS. Кабели с такой маркировкой используются на атомных электростанциях, нефтехранилищах, морских судах.
ВВГнг-LS от Конкорд — силовой электрический кабель
Общее понятие и технические свойства кабеля ВВГнг-LS КОНКОРД
Проводником выступает жила, выполненная из меди с минимальной площадью сечения 1,5 миллиметров квадратных. Сердечник такого кабеля состоит из скрученных между собой изолированных медных жил, изоляция изготовленна из поливинилхлоридового пластикада. Далее устраивается слой из межжильного заполнителя, который изготавливается из особого полимера без галогенов (полиолефиновая основа) с повышенной устойчивостью к горению. Поверх идет оболочка черного цвета.
Кабеля такого типа можно использовать практически при любых температурах. Диапазон может быть от минус пятидесяти градусов Цельсия до плюс пятидесяти. Касательно условий эксплуатации такой кабель показывает хорошие результаты и исключительно универсален. Его можно прокладывать, как внутри, так и снаружи стен с различным заполнителем, также он устойчив к агрессивным средам (пыль, влага). Допустимая влажность составляет 98 процентов. Повороты с острыми углами при прокладке кабеля допускается при температуре не ниже пятнадцати градусов.
Всем жилам в однопроволочных кабелях характерна равная площадь сечения.
Источник
Кабель силовой ввгнг ls гост c зап конкорд
Кабели силовые, не распространяющие горение, с пониженным дымо- и газовыделением, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожароопасности
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50Гц для прокладки с учетом объема горючей нагрузки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и в общественных зданиях. Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон

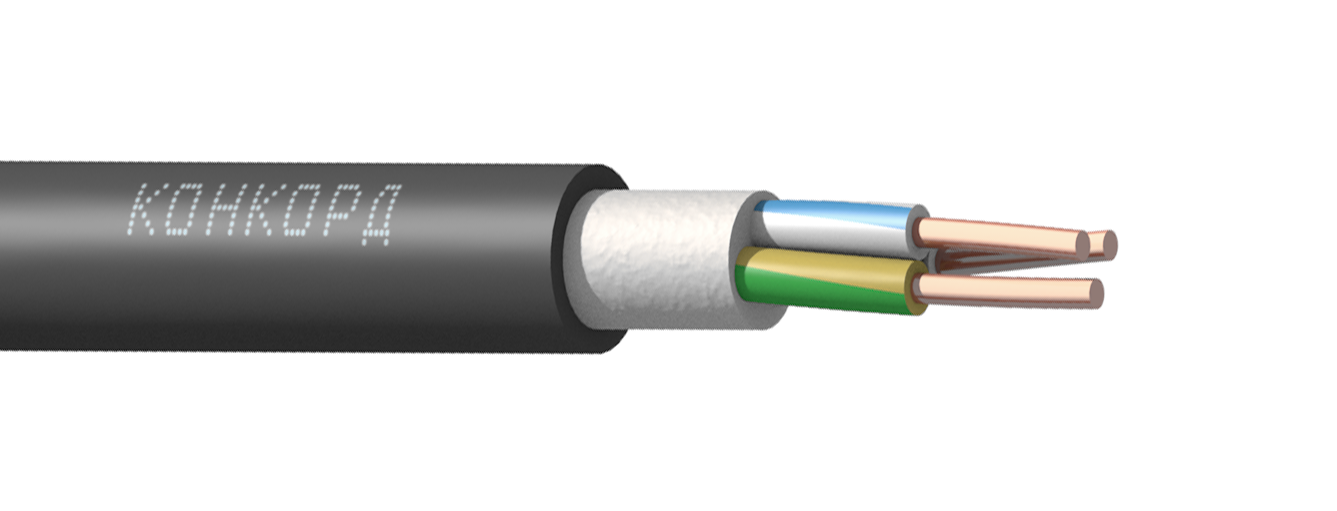

Cердечник кабеля представляет собой скрученные токопроводящие жилы, изоляция которых выполнена из поливинилхлоридного пластиката пониженной пожароопасности. Поверх скрученных изолированных токопроводящих жил наложен заполнитель междужильного пространства, придающий кабелю в сечении круглую форму. Заполнитель выполнен из полимерной композиции на полиолефиновой основе, не содержащей галогенов, с улучшенными свойствами по пожаробезопасности. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожароопасности черного цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без повреждения элементов.
Токопроводящая жила — медная, круглой формы, соответствует классам 1 и 2 по ГОСТ 22483-2012. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996-2012.
Температура эксплуатации: от — 50°С до + 50°С
Температура прокладки и/или перемотки, без предварительного подогрева: не ниже -15°С
Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dн, одножильных -10Dн, где Dн — наружный диаметр кабеля
Вид климатического исполнения: УХЛ
Категория размещения: 1- 5 по ГОСТ 15150-69
Класс пожарной опасности: П1б.8.2.2.2 по ГОСТ 31565-2012.
Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996-2012.
Основная тара для изделий номиналом от 2х1,5 до 5х6 – бухта, для прочих – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.
Источник
